■紹介ページ ＰＳｏＣ ＭｉｎｉＰｒｏｇによる書込み
2006/09/03 作成
ＰＳｏＣ ＭｉｎｉＰｒｏｇによる書込み
ＰＳｏＣ ＭｉｎｉＰｒｏｇは秋月電子通商で購入可能となったようですが、
ここで使用するのは「はじめてのＰＳｏＣマイコン」の購入者向け販売で入手したものです。
（同じ物だと思います...。）
ここで紹介するのはアマチュアが実験的に使うケースを前提にしています、
問題が発生しても、誰も責任は取ってくれません。私も責任は取れません。
会社等で使う場合は保証のあるライタを取り説をよく読んで使ってください。
「ＣＹ８Ｃ２６４４３」はサポートされていないようです。
メッセージが表示され、書き込めませんでした。
書込み環境
ＰＣ ：自作Ａｔｈｌｏｎ機
ＯＳ ：ＷｉｎｄｏｗｓＸｐ Ｈｏｍｅ Ｅｄｉｔｉｏｎ
ＰＳｏＣ 開発プログラム ：PSoC Designer Ver.4.1Build931
書込み器のプログラム ：PSoC Programmer Version 2.0 Beta Release
http://www.cypress.com/psocprogrammerより入手しました。
PSoC MiniProgrammer FirmWare：Ver1.71
１． はじめに、プログラマ付属のＣＤから「書込み器のドライバ」と「書込み器のプログラム」をインストールしてください。
私は、取り説等一式を片付けてしまったため、詳細には触れません...。
２．「書込み器のプログラム」を起動します。
３． 図１は起動画面の一部です。
|

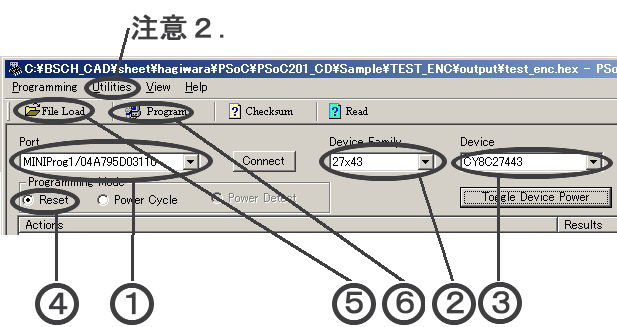

図１ 起動画面
① Ｐｏｒｔは「ＭＩＮＩＰｒｏｇ１....」を選択します。（...は長いので省略します。）
② ＤｅｖｉｃｅＦａｍｉｌｙを選択します。
ここでは「２７ｘ４３」を選択しました。
③ Ｄｅｖｉｃｅは「ＣＹ８Ｃ２７４４３」を選択しました。
４．ここで一旦「書込み器のプログラム」を終了します。
５．再度「書込み器のプログラム」を起動すると先程設定した内容が保持されているはずです。
④ ＰｒｏｇｒａｍｍｉｎｇＭｏｄｅはＲｅｓｅｔとします。
６．ＭｉｎｉＰｒｏｇをターゲットに接続します。（図２参照）
|

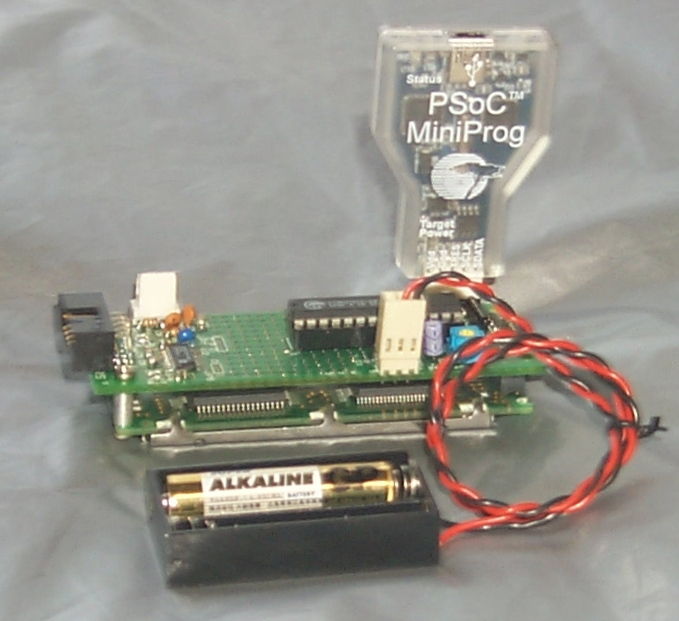

図２ 接続
７．ターゲットの電源を入れます。
８．「書込み器のプログラム」で書込みをします。
⑤ Ｆｉｌｅ Ｌｏａｄでデバイスに書き込むＨｅｘファイルを選択し、読み込ませます。
⑥ Ｐｒｏｇｒａｍでデバイス書き込みを開始します。
９．メッセージが表示され終了となります。
ターゲットの電源を切り、ＭｉｎｉＰｒｏｇを外します。
以後は「５．、６．、７．、８．、９．」の繰り返しとなります。
注意１.
私の作った「ＰＳｏＣ ミニＣＰＵボード」はコネクタのＶＣＣピンがオープンとなっているため、
Ｔｏｇｇｌｅ Ｄｅｖｉｃｅ Ｐｏｗｅｒは意味がありません。
画面右下のステータスが「ｎｏｔＰｏｗｅｒｅｄ」でも「Ｐｏｗｅｒｅｄ」でもプログラム出来ます。
注意２．
「ＭｉｎｉＰｒｏｇｒａｍｍｅｒ」のファームウェアについて。
私の場合、最初はデバイス「ＣＹ８Ｃ２７４４３」を選択し、プログラムをしようとした所、
エラーメッセージが表示されてしまい、書き込みが出来ませんでした。
「Ｕｔｉｌｉｔｉｅｓ」の「ＵｐｇｒａｄｅＦｉｒｍｗａｒｅ」を実行し、
「書込み器のプログラム」を起動し直すると、
「OpenMiniProgrammer at HH:MM:SS MINIVersion 1.71」となり書込みが出来るようになりました。
注意３．
「ＣＹ８Ｃ２６４４３」はサポートされていないようです。
メッセージが表示され、書き込めませんでした。
Programmable System-on-Chip,PSoC,PSoC Designer,PSoC Prosは米国Cypress Micro Systems社の商標です。
