ＰＳｏＣ ミニＣＰＵボード 組み立て（ＰＳｏＣ２０１Ｂ）
このミニＣＰＵボードはサイプレスセミコンダクタ社の２８ＰＩＮ ＤＩＰタイプの
ＣＹ８Ｃ６４４３／ＣＹ８Ｃ７４４３に対応しています。
回路図
１．基板の番号を確認

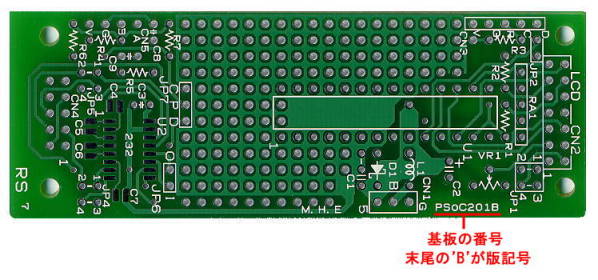

図１ ＰＳｏＣ ミニＣＰＵボードの生基板（シルク面）
基板の番号がＰＳｏＣ２０１Ｂであることを確認してください。
２．オプション回路１実装
オプション回路１（ＲＳドライバ）を実装します。
|
Ｃ３ |
０．１μＦ 積層セラミックコンデンサ |
ピン間２．５４ｍｍ |
|
Ｃ４〜７ |
０．１μＦ 積層セラミックコンデンサ |
２０１２チップ |
|
Ｕ２ |
ＡＤＭ３２０２ＡＲＮ ＲＳラインドライバ |
アナログデバイセズ |
図２．オプション回路周辺 （１）
３．オプション回路２実装（１）
オプション回路２（エンコーダＩ／Ｆ）を実装します。
|
Ｒ４ |
１／６Ｗ １ｋΩ カーボン抵抗 |
光学式エンコーダ 発光ダイオード用電流制限抵抗 エンコーダの仕様に合わせて値を決定してください。 |
|
Ｒ５〜７ |
１／６Ｗ １０ｋΩ カーボン抵抗 |
ＦＦ入力プルアップ抵抗 |
|
Ｃ８，９ |
１００ｐＦ〜０．１μＦ程度 小さい方が安全です |
接点式エンコーダのチャタリングフィルタ。 Ｒ５，Ｒ６とＣＲフィルタを構成しています。 チャタリングにより時定数を決定してください。 チャタリングが少ない場合はソフトで対応してください。 |
図３．オプション回路周辺 （２）
Ａ相Ｂ相入力は、通常のＦＦ ＩＣに直接、接続されています、
シュミット・トリガ入力ではなく、また入力保護抵抗もありません。
ＩＣの保護機能に依存しています。
光学式エンコーダや、ソフトで対応出来る場合は、安全のためＣ８，９は
外すべきです。
通電時の危険性
ＣＲ回路により信号の立ち上がり立下りが遅くなるため、
信号電圧が長時間 閾値近傍にあります。
このため、論理が不安定な時間が長くなり、ラッチアップを
起しやすくなります。
信号電圧が長時間 閾値近傍にあることから、ノイズによるチャタリング
が生じることが考えられます。チャタリングの殆ど無い光学式エンコーダであっても、
信号が安定するまでのウェイトをプログラムに入れたほうが安定した動作が期待できます。
電源ＯＦＦ時の危険性
コンデンサに蓄えられた電荷により、信号電圧が電源電圧より
高くなることが考えられ、定格を超えた場合、ＩＣが破損します。
４．オプション回路２実装（２）
オプション回路２（エンコーダＩ／Ｆ）を実装します。
Ｕ３ ＦＦ（フリップ・フロップ）が２回路入った
７４ＨＣ７４ＡＦを実装します。

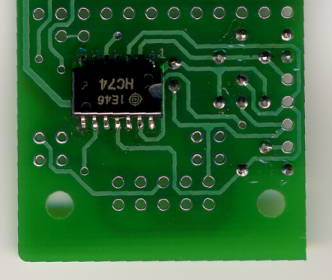

図４．オプション回路周辺（３）
５．ＰＳｏＣ周辺 抵抗実装
|
Ｒ３ |
１／６Ｗ １ｋΩ カーボン抵抗 |
リセット端子プルダウン抵抗 |
|
Ｒ１，Ｒ２ |
１／６Ｗ ４．７ｋΩ カーボン抵抗 |
書込器の信号が周辺回路（ＬＣＤ）の 影響を受けないように挿入しています。 書込器の出力インピーダンスにより 値を決定する必要があります。 |

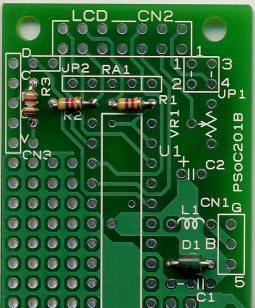

図５．ＰＳｏＣ周辺回路 （１）
６．ＳＭＰ回路 ＬＣＤ回路 実装
|
Ｌ１ |
２．２μＨ インダクタ |
ＳＭＰ回路構成部品 |
|
Ｄ１ |
１１ＥＱＳ０４等 ショットキダイオード |
ＳＭＰ回路構成部品 |
|
Ｃ１ |
１μＦ 積層セラミックコンデンサ |
ＳＭＰ回路構成部品 Ｃ２を実装する場合は不要 電源ラインの高調波ノイズが気になる場合は Ｃ２と合わせて実装します。 |
|
Ｃ２ |
１０μＦ以上（１６Ｖ以上） アルミ電解コンデンサ |
ＳＭＰ回路構成部品 |
|
ＶＲ１ |
１〜１０ｋΩ位 半固定抵抗 |
東コスＧＦ０６３Ｐ等 液晶駆動電圧設定ボリューム |
|
ＲＡ１ |
１０ｋΩ〜４７ｋΩ位 ５端子１ピンコモン４素子抵抗 |
ＬＣＤ空き端子プルダウン抵抗 |

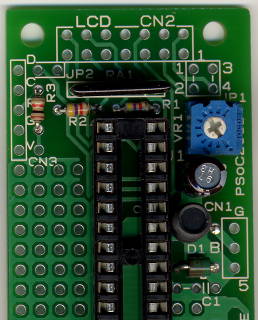

図６．ＰＳｏＣ周辺回路 （２）
７．ジャンパピン、コネクタ 実装

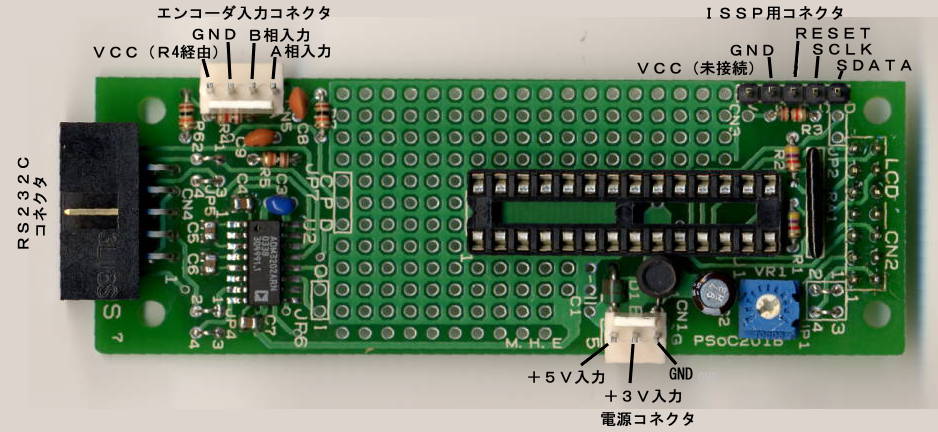

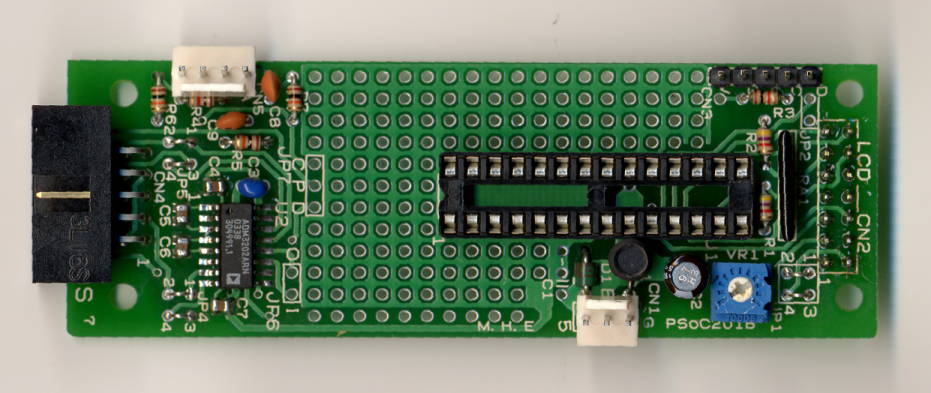

図７．ＰＳｏＣ２０１Ｂ 部品フル実装シルク面
【ＣＮ１】 電源コネクタ ２．５４ｍｍピッチ、３ピンコネクタ
|
ピン番号 |
シルク印刷 |
機能 |
| １ | Ｇ |
ＧＮＤ |
| ２ | Ｂ |
＋３Ｖ入力 |
| ３ | ５ |
＋５Ｖ入力 |
危険ですから、バッテリ駆動（＋３Ｖ）と＋５Ｖ駆動は、
併用しないでください。
電池が爆発します。
【ＣＮ２】 ＬＣＤ接続コネクタ ２．５４ｍｍピッチ、１４ピンコネクタ
|
ピン番号 |
機能 |
| １ |
【ＪＰ１】１−２、３−４ならばＶＣＣ 【ＪＰ１】１−３、２−４ならばＧＮＤ |
| ２ |
【ＪＰ１】１−２、３−４ならばＧＮＤ 【ＪＰ１】１−３、２−４ならばＶＣＣ |
| ３ |
ＶＬＣ 液晶駆動電源 |
| ４ |
ＲＳ Ｐ１［５］ |
| ５ |
Ｒ／Ｗ Ｐ１［６］ |
| ６ |
Ｅ Ｐ１［４］ |
| ７ |
ＤＢ０ ＲＡ１でプルダウン |
| ８ |
ＤＢ１ ＲＡ１でプルダウン |
| ９ |
ＤＢ２ ＲＡ１でプルダウン |
| １０ |
ＤＢ３ ＲＡ１でプルダウン ＬＣＤを使わない場合、ＪＰ２をショートして Ｐ１［７］の出力が可能 |
| １１ |
ＤＢ４ Ｒ１を介してＰ１［０］ |
| １２ |
ＤＢ５ Ｒ２を介してＰ１［１］ |
| １３ |
ＤＢ６ Ｐ１［２］ |
| １４ |
ＤＢ７ Ｐ１［３］ |
【ＣＮ３】 ＩＳＳＰ用コネクタ ２．５４ｍｍピッチ、５ピンコネクタ
向きに気をつけてください。
ＪＰ２の隣のピンが５番ピンです。
|
ピン番号 |
シルク印刷 |
機能 |
| １ | Ｖ |
ＶＣＣ（未使用） |
| ２ | Ｇ |
ＧＮＤ |
| ３ | Ｒ |
ＲＥＳＥＴ |
| ４ | Ｃ |
SCLK - Serial Clock |
| ５ | Ｄ |
SDATA - Serial Data In/Out |
【ＣＮ４】 ＲＳコネクタ
ＲＳ２３２Ｃ、ＥＩＡ−５７４等必要に応じて接続してください。
ＥＩＡ−５７４：Ｄ-ｓｕｂ９ピンコネクタ 一般にこれもＲＳ２３２Ｃと呼んでいます。
【ＪＰ４】１−２、３−４ 結線
【ＪＰ５】１−２、３−４ 結線
|
ＣＮ４ピン番号 |
Ｄ-ｓｕｂ９ピン ピン番号 |
名称 |
| １ | １ |
ＮＣ |
| ２ | ６ |
ＤＳＲ、ＤＴＲ |
| ３ | ２ |
ＴｘＤ |
| ４ | ７ |
ＣＴＳ |
| ５ | ３ |
ＲｘＤ |
| ６ | ８ |
ＲＴＳ |
| ７ | ４ |
ＤＳＲ、ＤＴＲ |
| ８ | ９ |
未使用 |
| ９ | ５ |
ＧＮＤ |
| １０ | −−− |
未使用 |
【ＪＰ４】１−３、２−４ 結線
【ＪＰ５】１−３、２−４ 結線
|
ＣＮ４ピン番号 |
Ｄ-ｓｕｂ９ピン ピン番号 |
名称 |
| １ | １ |
ＮＣ |
| ２ | ６ |
ＤＳＲ、ＤＴＲ |
| ３ | ２ |
ＲｘＤ |
| ４ | ７ |
ＲＴＳ |
| ５ | ３ |
ＴｘＤ |
| ６ | ８ |
ＣＴＳ |
| ７ | ４ |
ＤＳＲ、ＤＴＲ |
| ８ | ９ |
未使用 |
| ９ | ５ |
ＧＮＤ |
| １０ | −−− |
未使用 |
【ＪＰ６】 Ｏ：外部からのＣＴＳ出力 Ｉ：外部へのＲＴＳ入力
|
動作 |
Ｏ−Ｉ 接続 |
ＣＰＵ Ｉ/Ｏ接続 |
|
デフォルト |
ＣＬＯＳＥ |
なし |
|
ＣＴＳ監視 |
ＣＬＯＳＥ |
入力ポートに接続 |
|
ＲＴＳ出力 |
ＯＰＥＮ |
Ｉに出力ポート接続（ＲＴＳ出力） |
|
ＣＴＳ監視 ＲＴＳ出力 |
ＯＰＥＮ |
Ｉに出力ポート接続（ＲＴＳ出力） Ｏに入力ポート接続（ＣＴＳ入力） |
ＰＳｏＣにはＣＴＳ入力、ＲＴＳ出力の専用端子はありません。
プログラムにより対応してください。
【ＪＰ７】エンコーダＩ／Ｆ
エンコーダＩ／Ｆ利用プロセス
１．Ｐ信号をＣＰＵで監視し、
２．Ｐ信号がＨｉｇｈになったら、Ｄ信号によりエンコーダの移動方向を読み取る。
３．移動方向を読み終えたら、Ｃ信号をＬｏｗレベルにして
ＦＦ（フリップ・フロップ）をクリアする。
４．Ｃ信号をＨｉｇｈレベルにしてＰ信号監視に戻る
|
シルク |
機能 |
ＣＰＵ Ｉ/Ｏ接続 |
|
Ｃ |
エンコダＦＦクリア |
出力ポートに接続 |
|
Ｐ |
パルスエッジ検出 |
入力ポートに接続 |
|
Ｄ |
Ａ相、Ｂ相の位相関係 エンコーダ移動方向出力 |
入力ポートに接続(07/03/01修正) |
ＰＣ EIA-574
1 DCD I キャリア検出
2 RxD I 受信データ
3 TxD O 送信データ
4 DTR - データ端末レディ
5 GND G 信号グラウンド
6 DSR I データ・セット・レディ
7 RTS O 送信要求
8 CTS I 送信可能
9 RI - 被呼表示
クロスケーブル
PC----External equipment
2:RxD-3:TxD
3:TxD-2:RxD
4:DTR-6:DSR
5:GND-5:GND
6:DSR-4:DTR
7:RTS-8:CTS
8:CTS-7:RTS
ストレートケーブル
PC----External equipment
2:RxD-2:TxD
3:TxD-3:RxD
4:DTR-4:DSR
5:GND-5:GND
6:DSR-6:DTR
7:RTS-7:CTS
8:CTS-8:RTS
