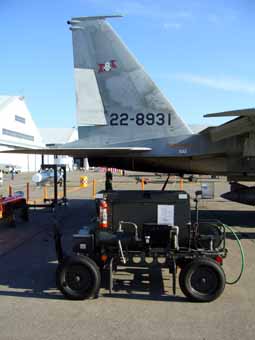

| 武器展示のF-15Jと機関砲を動かすための電源装置 |

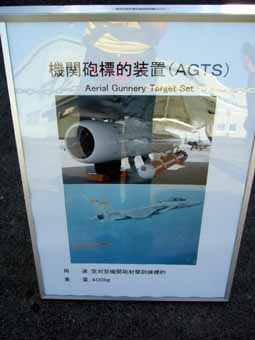

機関砲標的装置のボード |
 |
 |
| 機関砲標的装置 |
|
 |
 |
 |
|
 |
 |

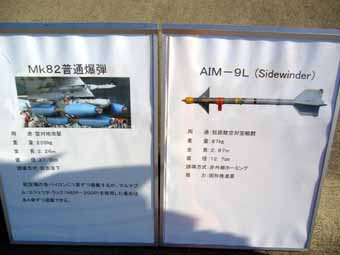

| 普通爆弾とサイドワインダーのボード |
普通爆弾とサイドワインダー |
 |
 |

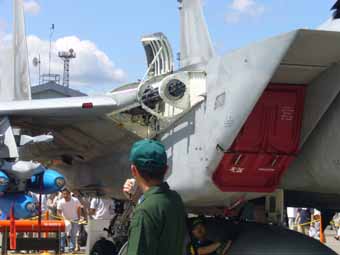

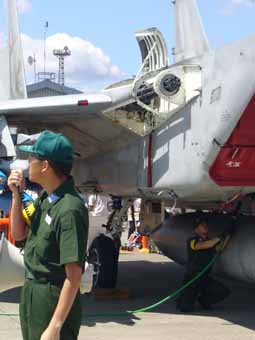

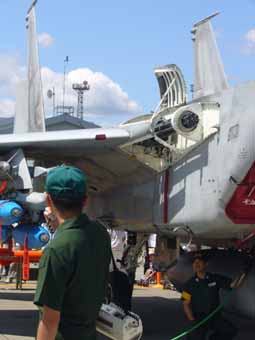

| 機関砲のカバーが開けてありました。 |

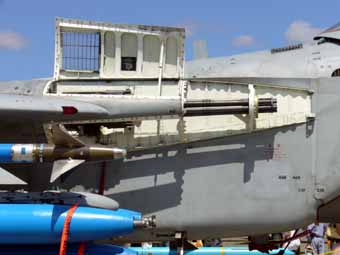

機関砲の展示 |
 |
 |
| 機関砲装置のボード |
給排弾概略図のボード |
 |
 |

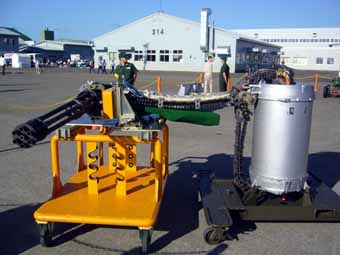

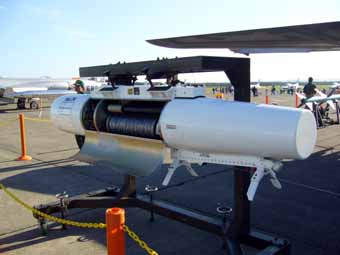

| 機関砲と給排弾装置 |

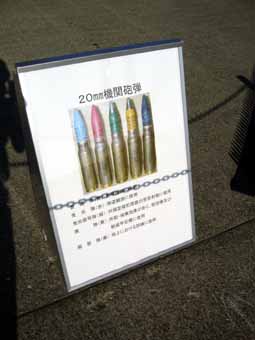

機関砲弾のボード |
 |
 |

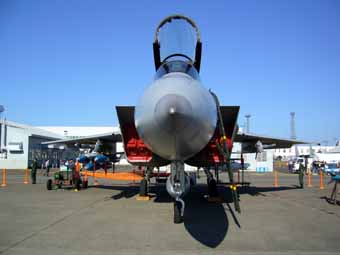

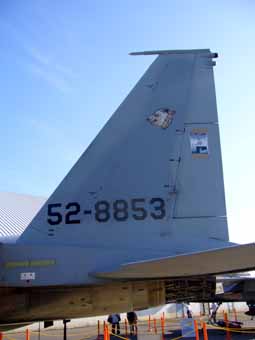

| 武器展示のF-15J 真正面から |

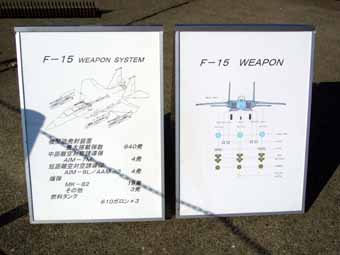

F-15J武器システムのボード |
 |
 |

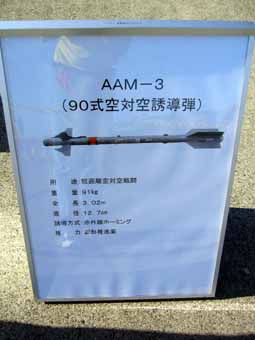

| AAM-3のボード |

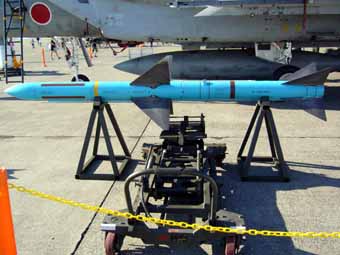

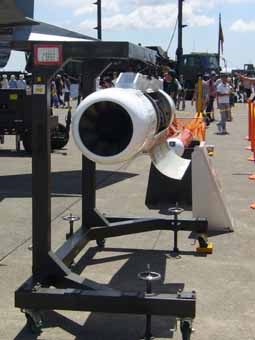

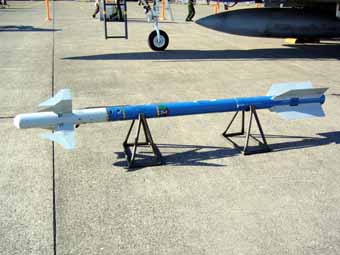

AAM-3ミサイル |
 |
 |
| AIM-7のボード |

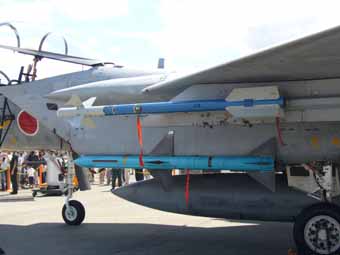

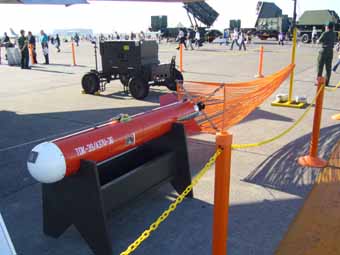

AIM-7ミサイル |
 |
|

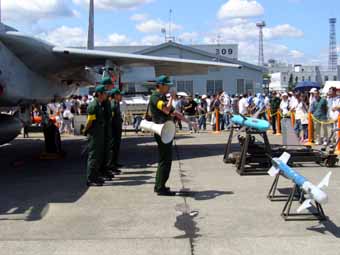

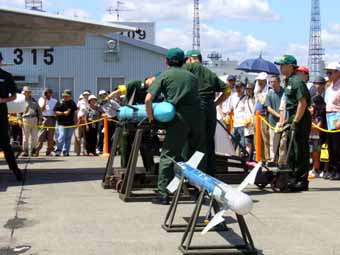

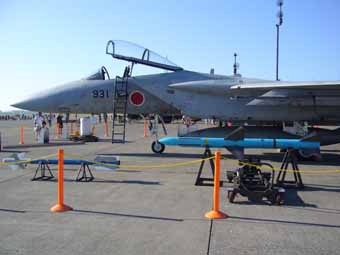

| AAM-3とAIM-7ミサイル 後で搭載実演が行われました。 |
|
 |
 |
| AAM-3とAIM-7ミサイルの搭載実演 |

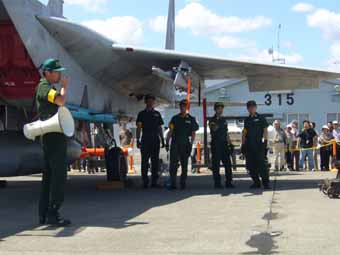

AIM-7ミサイルついて説明しています。 |
 |
 |
| 搭載実演が始まりました。 |
|
 |
 |

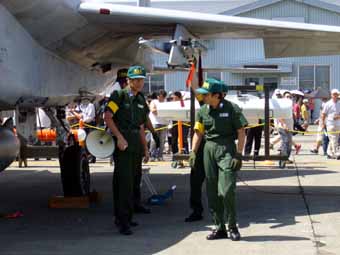

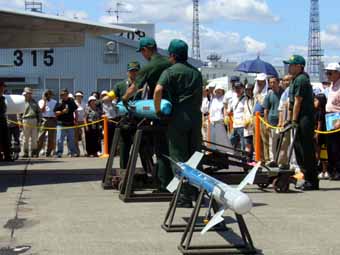

| 270kgあるのでジャッキに載せて運びます。 |

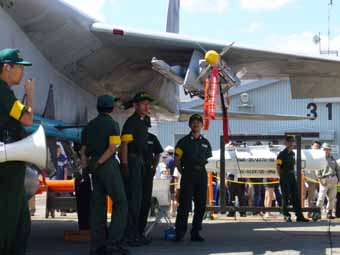

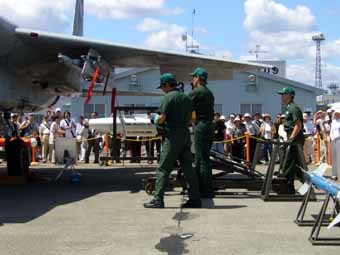

機体の真下に移動しました。 |
 |
 |

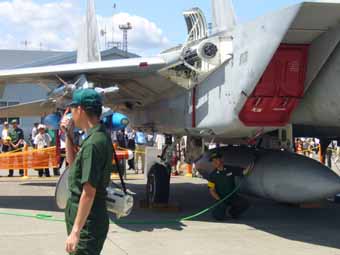

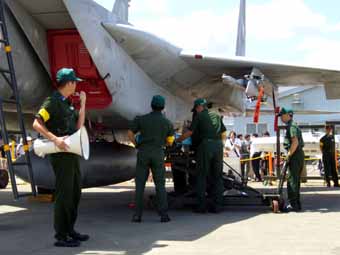

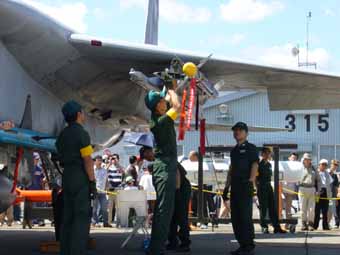

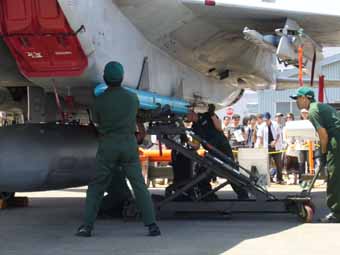

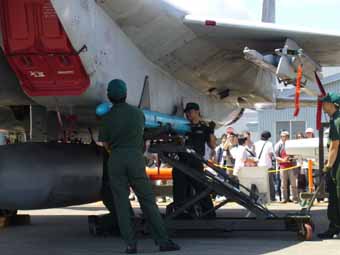

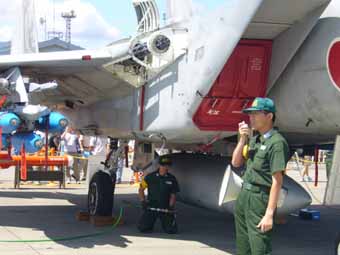

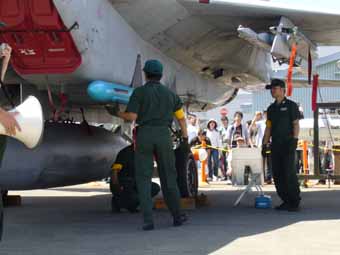

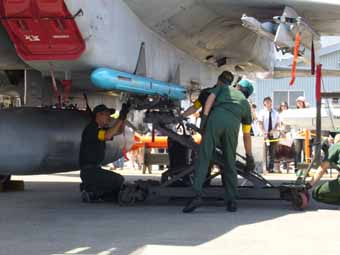

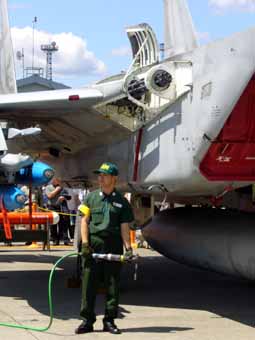

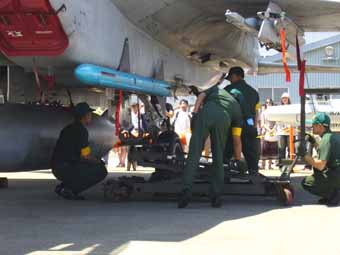

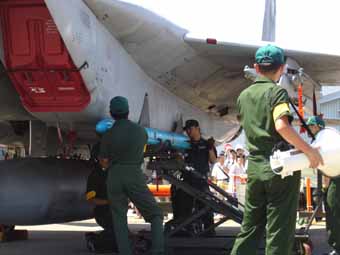

| 機体に取り付けています。 |
|
 |
 |
 |
 |
| 機体への取り付けが完了しました。 |
|
 |
 |
| 一度外したミサイルの翼をもう一度取り付けます。 |
|
 |
 |
| 取り付けが完了しました。 |
続いて、AAM-3ミサイルを取り付けます。 |
 |
 |

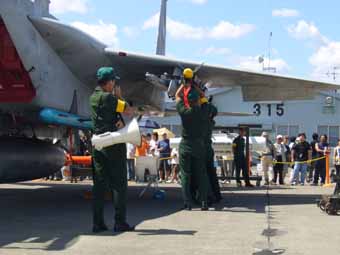

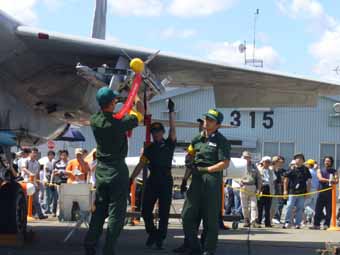

| 90kgなので４人で運んで取り付けます。 |

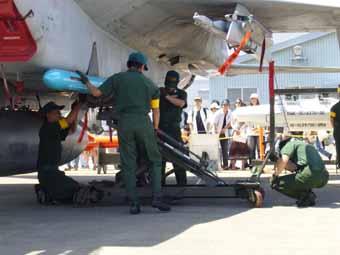

ミサイルランチャーへ取り付けています。 |
 |
 |
 |
 |
| 取り付けが完了しました。 |
続いて、機関砲の説明と回転実演です。 |
 |
 |

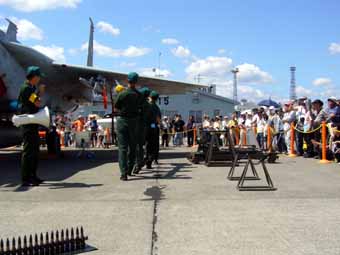

| 手に持ったドリルのような装置で機関砲を回転させます。 |

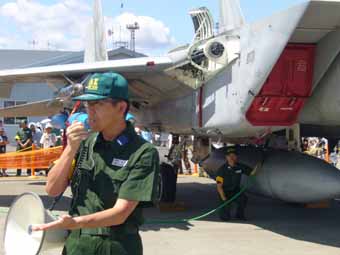

機関砲について説明しています。 |
 |
 |

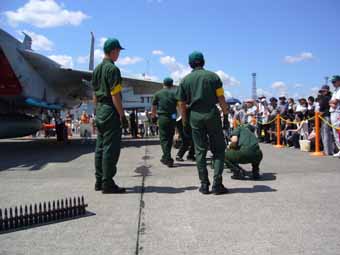

| 機関砲を回転させています。 |
|
 |
 |
| 機関砲は毎秒100発の弾丸を発射するそうです。 |
|
 |
 |
| ドックファイトで敵機が照準に合うのは0.1秒ぐらいだそうです。 |
|
 |
 |

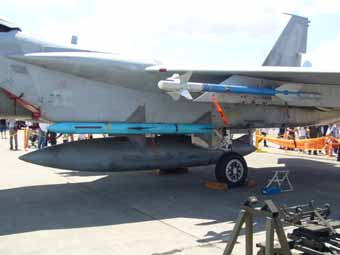

| 取り付け完了後のミサイル |
|
 |
 |

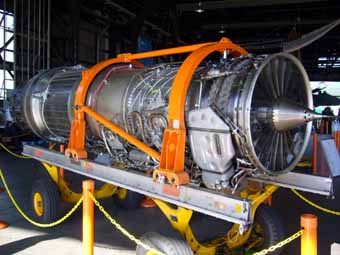

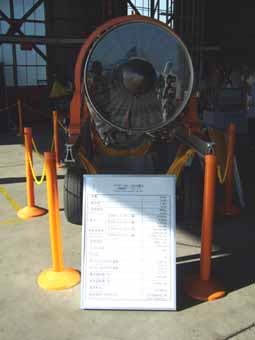

| 格納庫に展示されたF-15Jのエンジン |
|
 |
 |

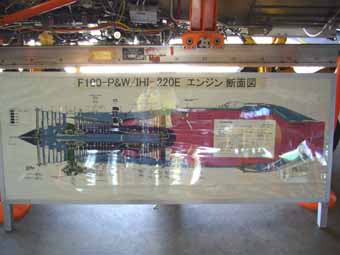

| F-15Jのエンジン断面図 |

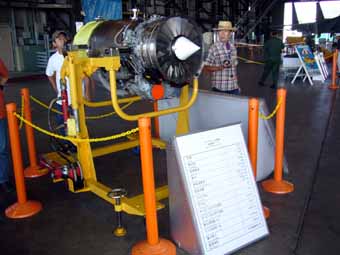

隣にはT-4のエンジンも展示されていました。 |
 |
 |
| 救命装備品の看板 |

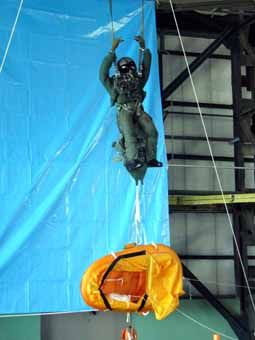

天井から吊されたパイロットと救命ボート |
 |
 |

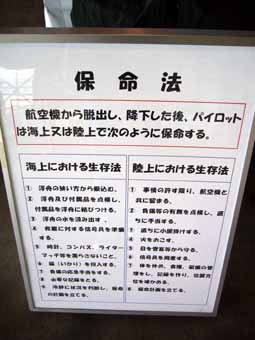

| 救命法のボード |

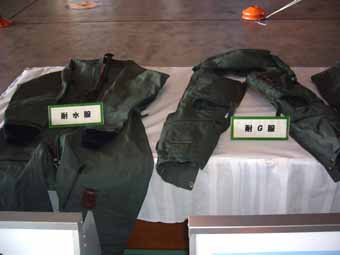

耐水服と耐Ｇ服 |
 |
 |

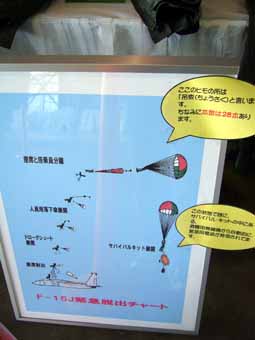

| F-15J緊急脱出チャートのボード |

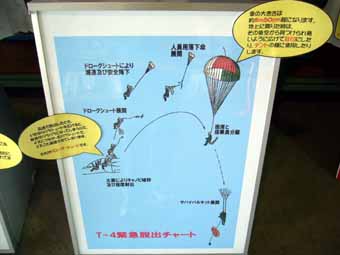

T-4緊急脱出チャートのボード |
 |
 |

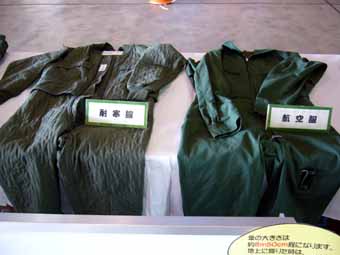

| 耐寒服と航空服 |

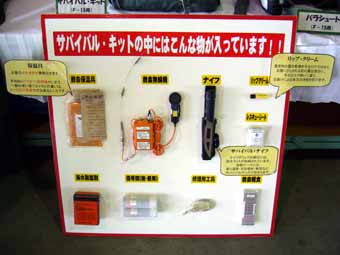

サバイバル・キットの中身 |
 |
 |
| サバイバル・キットとパラシュート |
救命胴衣、トルソ・ハーネス、酸素マスク、航空ヘルメット |
 |
 |

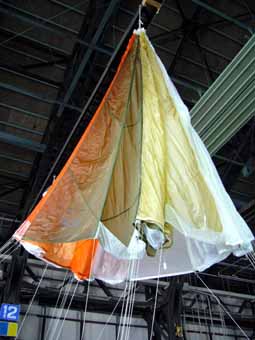

| 天井から吊されたパラシュート |
|
 |
 |

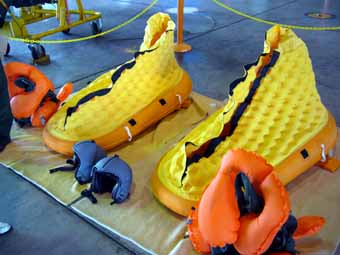

| 救命ボートと救命胴衣 |

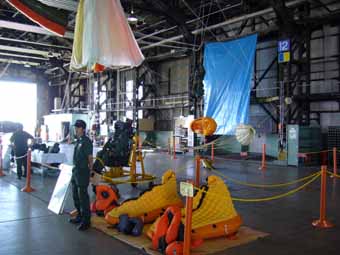

救命装備品展示の全景 |
 |
 |

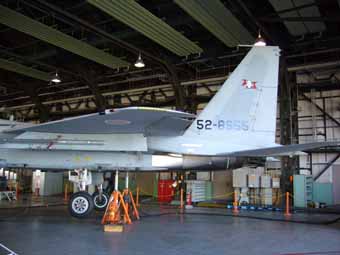

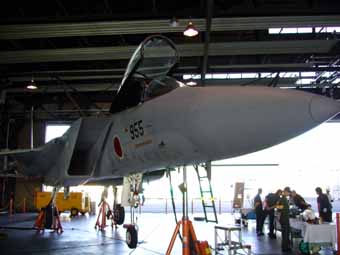

| 油圧動作展示のF-15J |

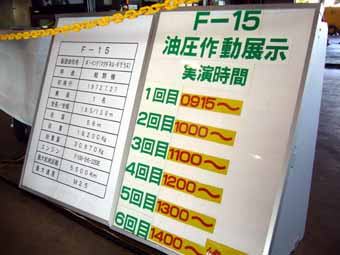

油圧動作展示実演時間 |
 |
 |

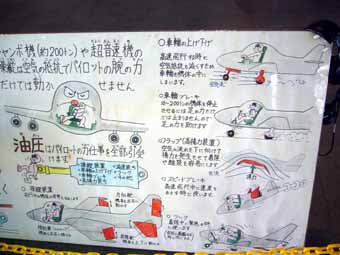

| 「油圧とは、、、」のボード 左側 |

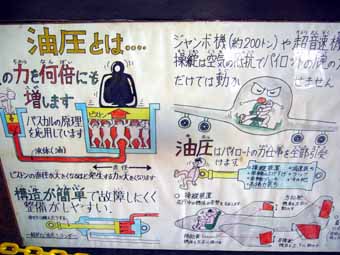

「油圧とは、、、」のボード 右側 |
 |
 |
| 油圧動作展示のF-15J |
|
 |
 |

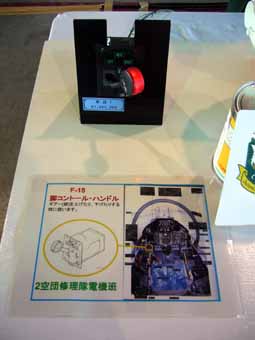

| F-15用脚コントロール・ハンドル |

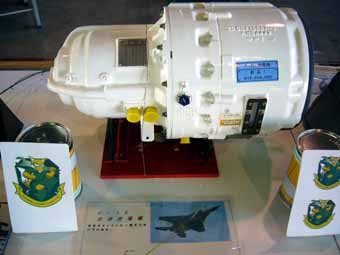

F-15用交流発電機 |
 |
 |

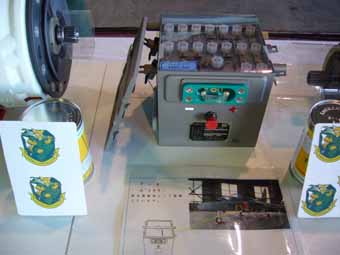

| T-4用バッテリー |

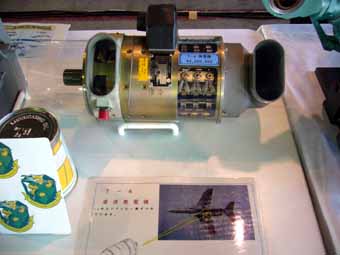

T-4用直流発電機 |
 |
 |
| F-15用スタビレータ・サーボ・シリンダ スタビレータを作動させるシリンダです。 |

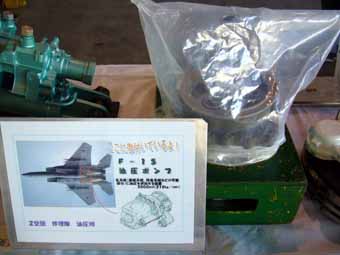

F-15用油圧ポンプ １機に４つ搭載しています。 |
 |
 |

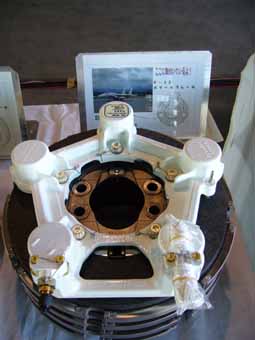

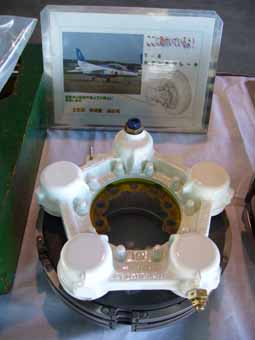

| T-4用ホイール・ブレーキ 主脚についているブレーキです。 |
F-15用ホイール・ブレーキ 主脚についているブレーキです。 |
 |
 |

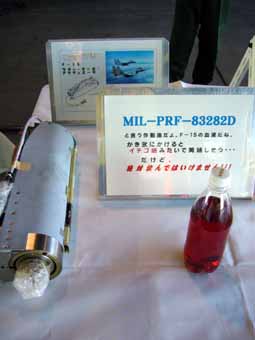

| 左：ラダー・サーボアクチュエータ 右：F-15用油圧作動油 |

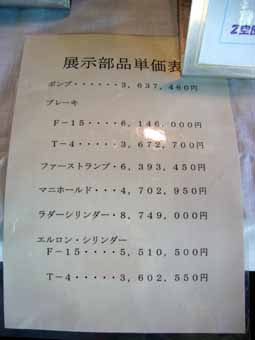

展示部品の単価表 どれも数百万円するんですね。 |
 |
 |

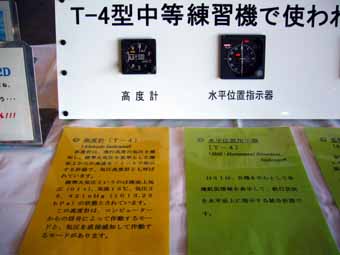

| T-4用の航空計器 左側 |

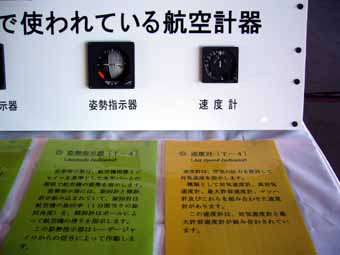

T-4用の航空計器 右側 |
 |
 |

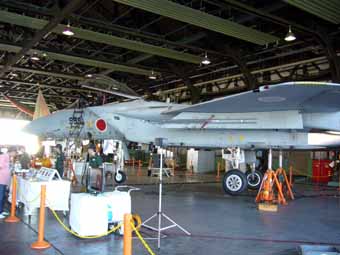

| 油圧動作展示のF-15J |
|
 |
|
 |
 |

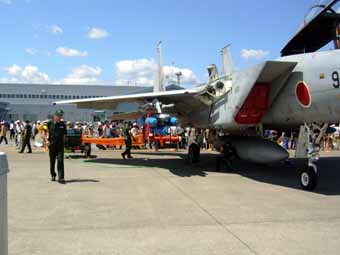

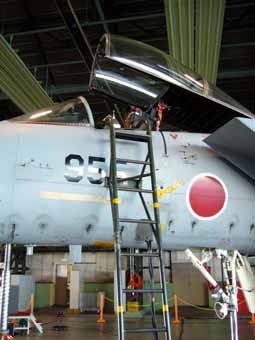

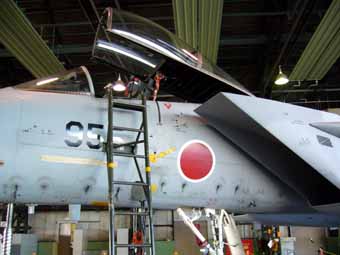

| コックピット公開のF-15J 各部に説明が付けられていました。 |

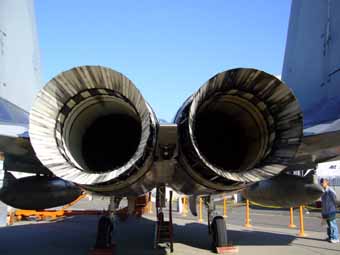

エンジン・ノズル |
 |
 |

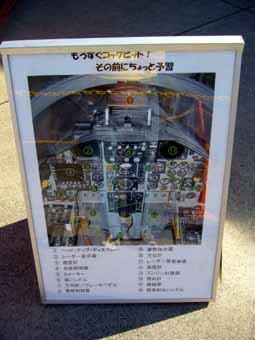

| F-15Jコックピットのボード |
|
 |
 |
| 朝一番だったので待たずに見られました。 |
|
 |
 |

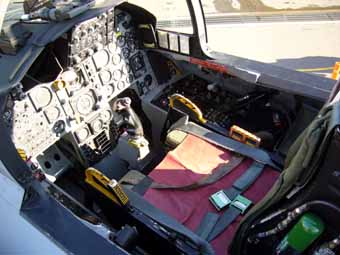

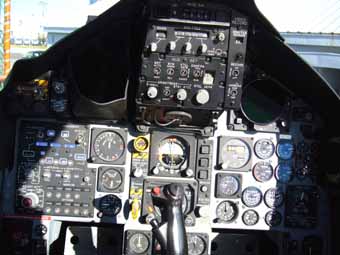

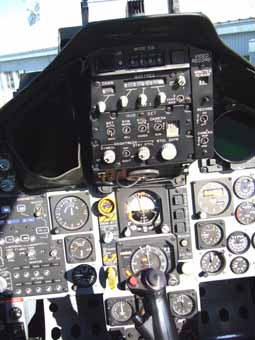

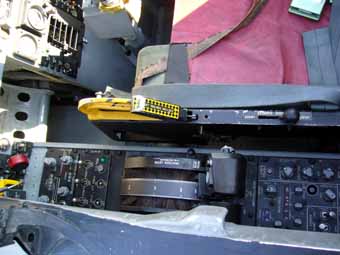

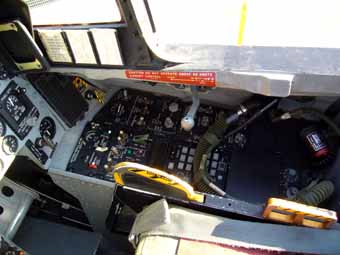

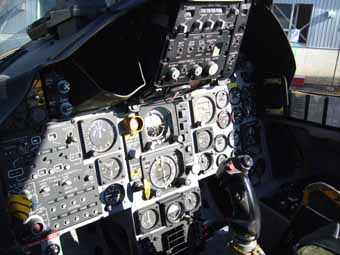

| 操縦席左側 |
操縦席右側 |
 |
 |

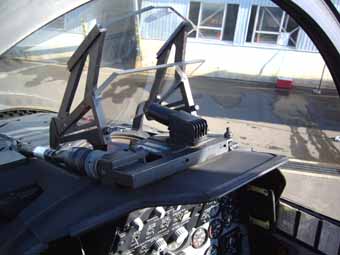

| ヘッド・アップ・ディスプレー |
|
 |
 |

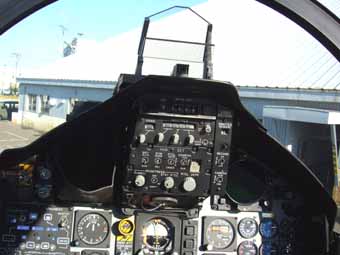

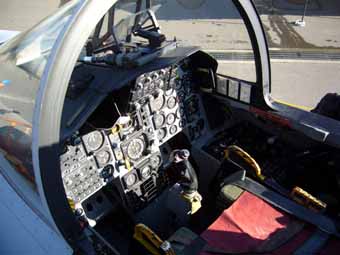

| 操縦席にカメラを入れて撮ってみました。 |
|
 |
 |
| 操縦席後方 |
