姫路城の部屋

1:100の世界遺産・・・姫路城（白鷺城）・・・を作りました
小林工芸の製作キットですが、手加工不可能な細かいカットをNC加工してある部材を、カッターやノコギリでカットして組み立てるので
プラモデル感覚とは大違い
手先に自信のない方にはお勧めできませんが・・・挑戦者は是非・・・

	姫路城(1:100)
	油壁と水の一門
	水の二門と水の三門
	水の四門と水の五門
	への門
	東側、実物は東小天守がある場所
	北側

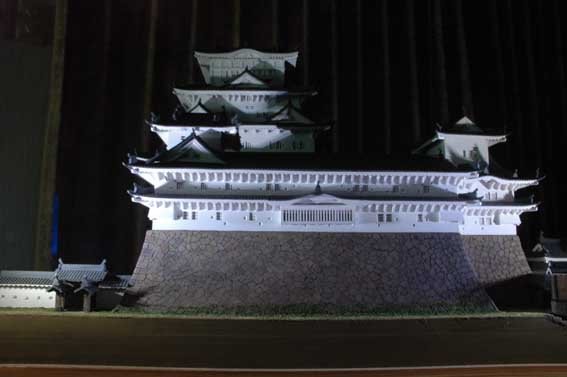

	ライトアップ
	ライトアップ

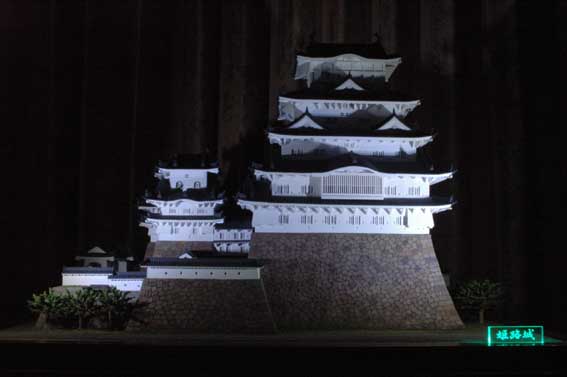

	ライトアップ ホワイトバージョン 光センサーにより暗くなると自動点灯します

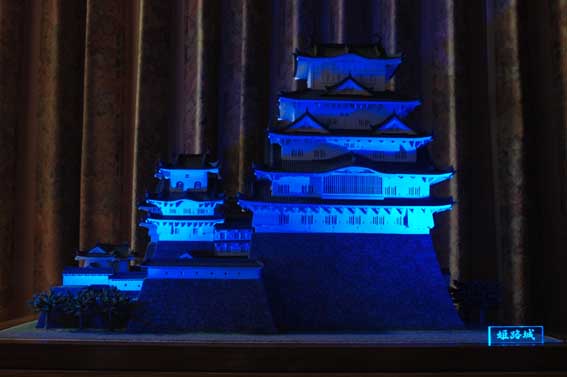

	ライトアップ ブルーバージョン 約15秒周期で色がゆっくり変化します

製作過程

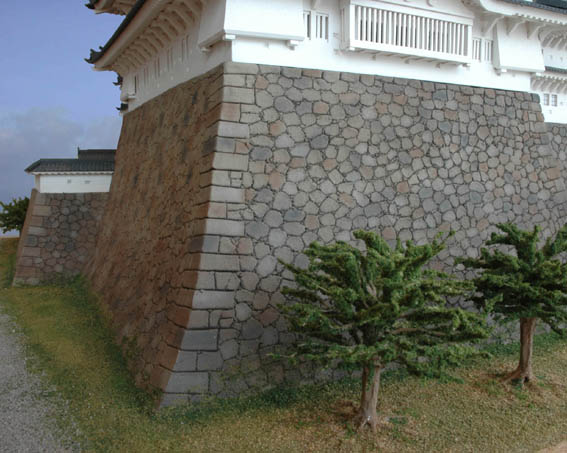

	石垣は木粘土を薄く伸ばして貼り付け、千枚通しで筋を彫刻します
	石垣の隙間に陰ができるように全体を黒色で塗装します
	石毎に少しずつ違う色をエアーブラシで塗装します

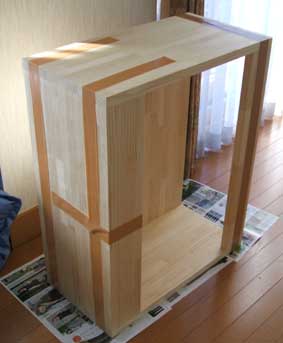

	展示台の組み立て

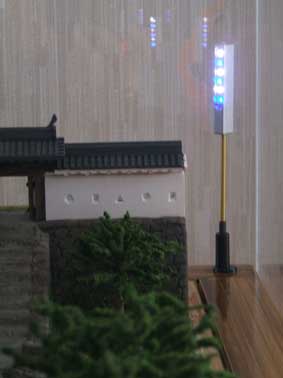

	ライトアップ用LEDモジュール 白と青色LEDを3つずつ互い違いに配置してあります LEDモジュールはアルミ角材をフライス加工 白と青色LEDを+/-逆接続してあり 電流方向を変えることで発光色を変えます これを高速に切り替えることで中間色を表現します

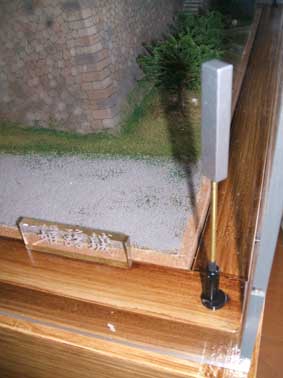

	ライトアップ用LEDモジュールと、名板
	名板 アクリル製で、下から青と緑色LEDで照らします
	光センサー 最近あまり見かけないCdS 光を当てると抵抗値が変化します
	LEDコントローラ
	LEDコントローラ内部 PWMの二重制御で2色を合成して変化させます 4つのMOS-FETをHブリッジ接続してあり 極性の変化で発光色を、 デューティサイクルの変化で明るさをコントロールします
	アクリルケースを被せて完成 アクリル板はNetショップで購入し、接着して組み立てます t=6mmを使用・・・想定外の重さだ！

樹木の製作過程

	電線の被覆を剥いて、ハンダで仮固定します
	木の形を整えながら、ハンダで固定していきます
	木の幹を塗装
	薄めた木工ボンドを塗り、カラースポンジパウダーをまぶして出来上がり
