デバイス設定

CPU.ｃ

CodeWarriorにはProcessor Expertというツールがあり、初期設定は全て設定してくれます。新しいプロジェクトで使用するデバイスを設定しProcessor Expertを選択してください。

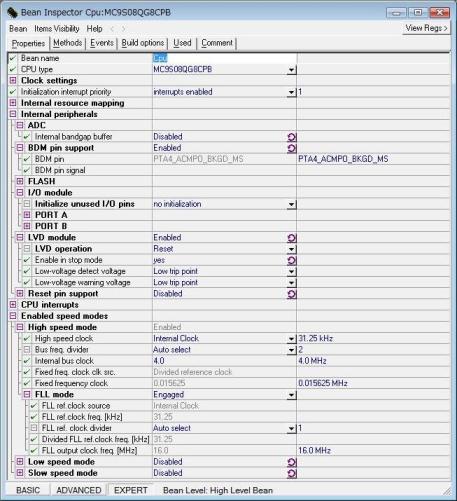

この画面の設定が、cpu.cというソースコードを自動生成してくれます。一番上のBean nameが、ソースファイル名になります。
標準設定はクロック１６MHｚ、バスクロックは４MHｚです。

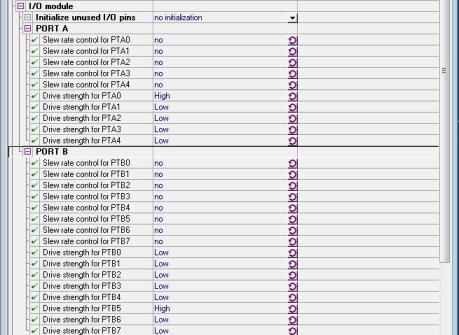

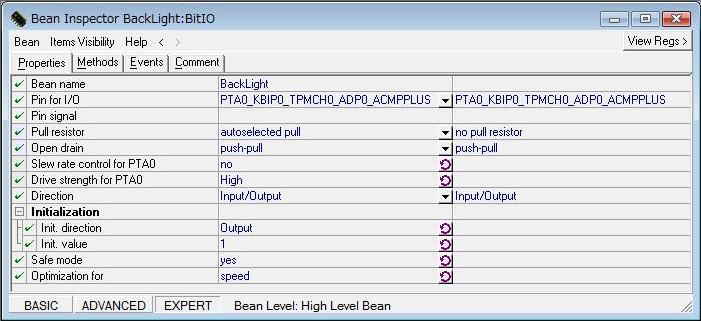

下の図の様にPOART Aの+マークをクリックしてDrive strength PTA0のみHighに設定しています。同様にPOAT BのPTB5もHighに設定してください。
データシートによるとPORTAもPORTBもドライブ能力の切り替えができるので、LOW設定で2ｍA、High設定で10ｍA（VDD=3.3V)を目安に設定できます。ただし、トータル60ｍAとあるので、全てのピンの合計は60ｍAを超えないこと。更に出力電流が増すと出力電圧が低下するので、データシートのグラフで確認が必要です。

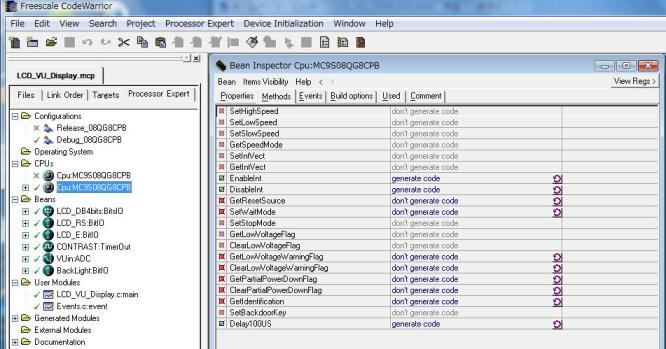

Methodsタブをクリックして自動生成される関数を選択します。一番下のDelay100USにチェックを入れるのを忘れないでください。
この関数はクロック周波数を計算して100uSのDelay関数を生成してくれますので便利です。

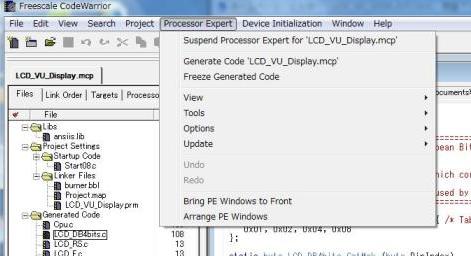

下図のようにProcessor ExpertをクリックしてGenerate CodeをクリックするとCPU.cというソースファイルが自動生成されます。

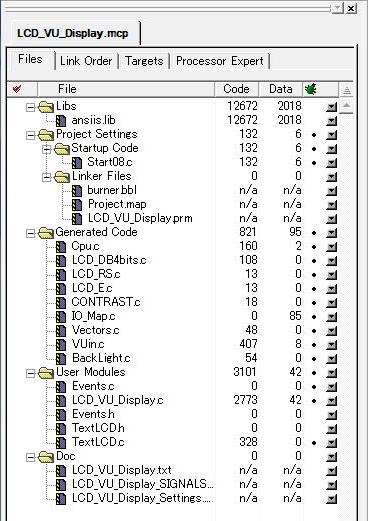

更にプロジェクト名と同名のメインプログラムも生成されます。今回はLCD_VU_Display.cです。
英文で自動生成される部分とユーザーが記述するエリアがコメントで示されているのでユーザーのプログラムソースはユーザーエリアに記述してください。

PORT IO

POAT I/Oの設定はBeanを使って設定します。CodeWarriorの右下にBean Selectorがあるので下図の様にPort I/Oフォルダーを表示させると三種類のBeanが出てきます。
はビット単位のIO設定でLCD_RS・LCD_E・BackLightはこのBeanで作る事ができます。
　は4ビットや2ビットなど自由に設定でLCD_DB4bitsはこのBeanで作る事ができます。
は8ビットバスなどを設定できるBeanです。今回は使用しません。

LCD_DB4bits（Bits IO)

Bean Selectorでをダブルクリックすると下図の設定画面で設定できます。

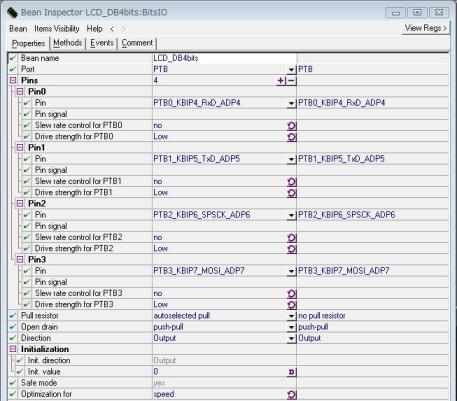

Bean nameは自動生成される関数名にもなります。Pinsを4に設定してこのバスを4ビットバスとします。
各ピンのポートを設定をすれば完了です。

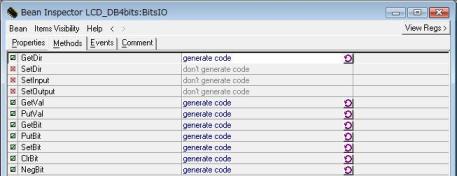

Methodsタブで生成される関数を設定します。

LCD_RS（Bit IO)

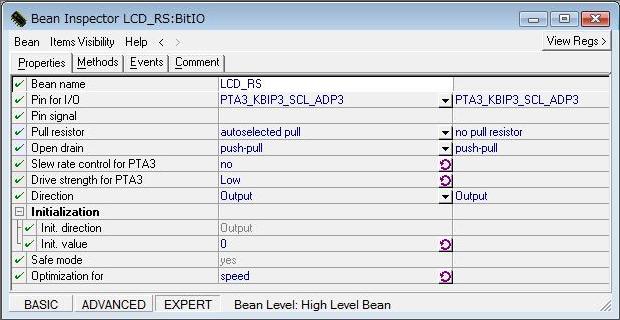

Bean Selectorでをダブルクリックすると下図の設定画面で設定できます。
ポートを設定をすれば完了です。Methodsは特に変更の必要はありません。

LCD_E（Bit IO)

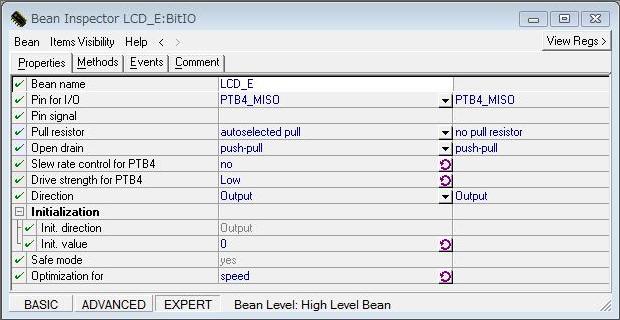

Bean Selectorでをダブルクリックすると下図の設定画面で設定できます。
ポートを設定をすれば完了です。Methodsは特に変更の必要はありません。

CONTRAST（TimerOut)

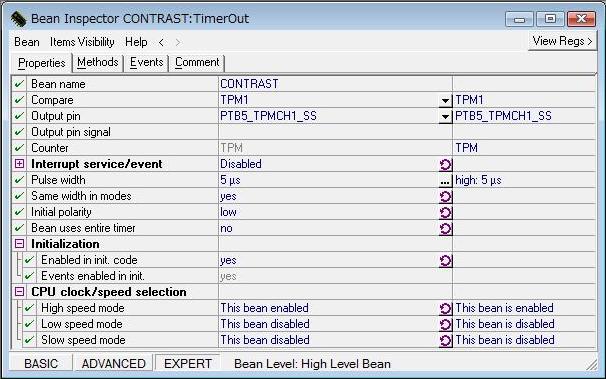

Bean Selectorでをダブルクリックすると下図の設定画面で設定できます。
Pulse widthは5usを選択してください。Methodsは特に変更の必要はありません。

VUin（ADC)

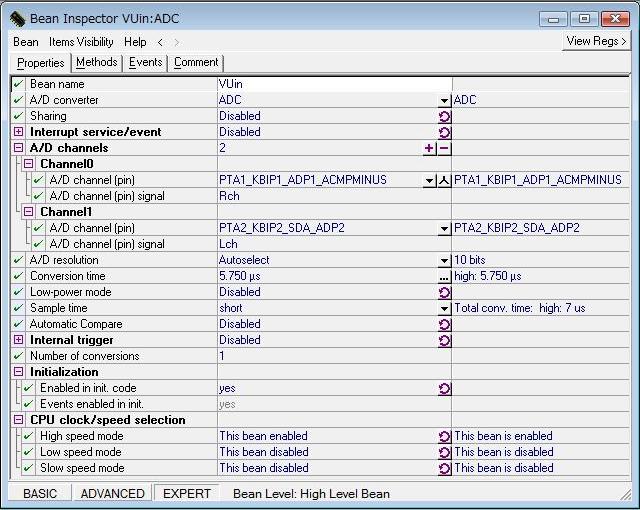

Bean Selectorでをダブルクリックすると下図の設定画面で設定できます。
A/D Channelsは２に設定してください。MethodsはGetChanValue16をダブルクリックしてチェックを入れてください。。

BackLight(Bit IO)

Bean Selectorでをダブルクリックすると下図の設定画面で設定できます。
ポートを設定をすれば完了です。Methodsは特に変更の必要はありません。

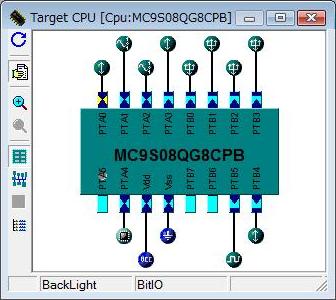

最後にGenerate Codeを忘れずに行ってください。全てを設定するとTarget CPU画面は右下の様になります。1番ピンはデバッカーをつなぐRESETですから残りは２ピンだけです。
しかし、この残り２ピンもI2Cバス用に確保しています。Generateed CodeフォルダにBeansが自動生成したソースプログラムが表示されます。
