DTUsat-2 テレメトリ解析 2.4GHz #2


● (No.896) DTUsat-2 テレメトリ解析 2.4GHz #2 (2016年1月1日)
 --------------------------------------------------------

謹賀新年

K9QHO/Michael Williams 氏による 2015年12月一ヶ月間の DTUsat-2 解析結果の
xls, wavファイルをここに紹介します。画像化と 2進数計算は JE9PEL/1 脇田に
よるものです。下段の画像は自局の本年初 DTUsat-2 受信です。 2016年1月1日







> Subject: DTUsat-2 Analysis
> From: K9QHO/MICHAEL
> To: Mineo Wakita/JE9PEL
> Date: Thu, 31 Dec 2015 17:35:21 +0000 (UTC)
>
> Mineo,
>

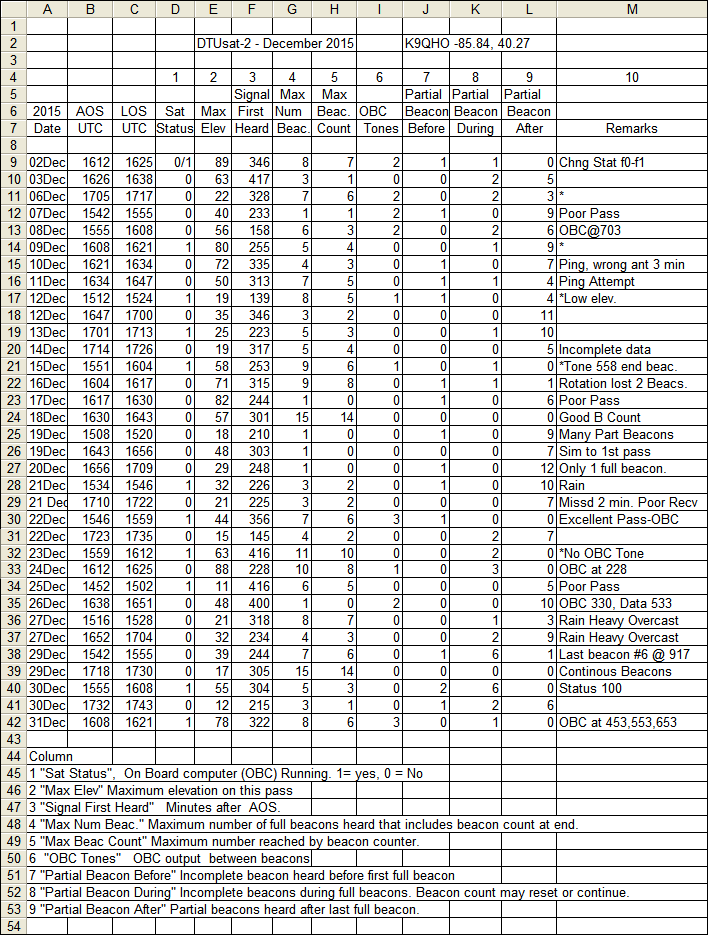

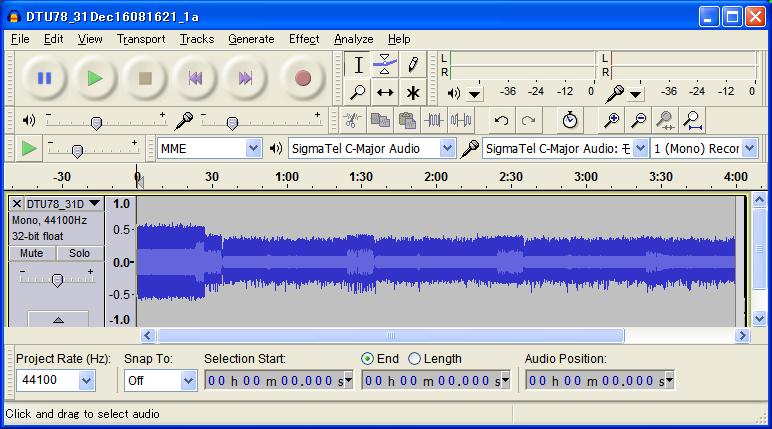

> Attached is a spreadsheet for my results of DTUsat-2's December
> operations. I have attached an audio file about 4 minutes long.
> DTUsat-2 is in Status 100 mode. The on board computer is running.
>
> 24 sec. Status 100, Beacon count 0, mode switched from USB to AM.
> 52 sec. On board computer generates tone.
> 1:24 Status 100, Beacon count 1, mode AM.
> 1:52 On board computer generates tone.
> 2:24 Status 100, Beacon count 2, mode AM.
> 3:24 Status 100, incomplete signal.
> 5:53 On board computer generates tone.

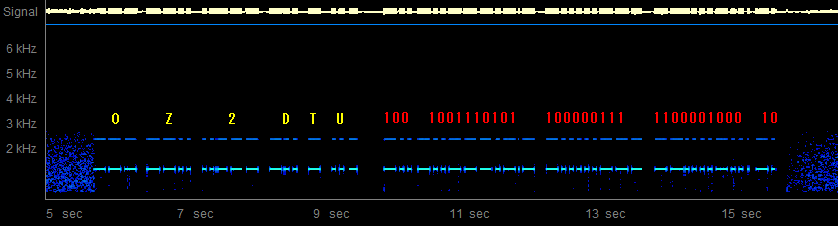

I, JE9PEL analyzed the telemetry at 2:24 in this wav file.

  Status bits: 100
  Radio temperature: 1001110101=629
                     629*0.0625=39.3[C]

  Battery temperature: 100000111=263
                       263*0.0625=16.4[C]

  Battery voltage: 1100001000=776
                   776*(3.3/1024)*4.44=11.1[V]
  Beacon count: 10 = 2


本年初受信 DTUsat-2 signal

2016年1月1日 09:13-09:23JST, Ele 16 SE-E-N, 2401.843MHz USB

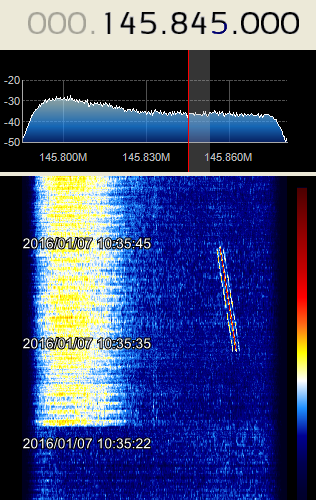

2016年1月7日 10:30-10:42JST, Ele 62 S-W-WN, 2401.843MHz USB

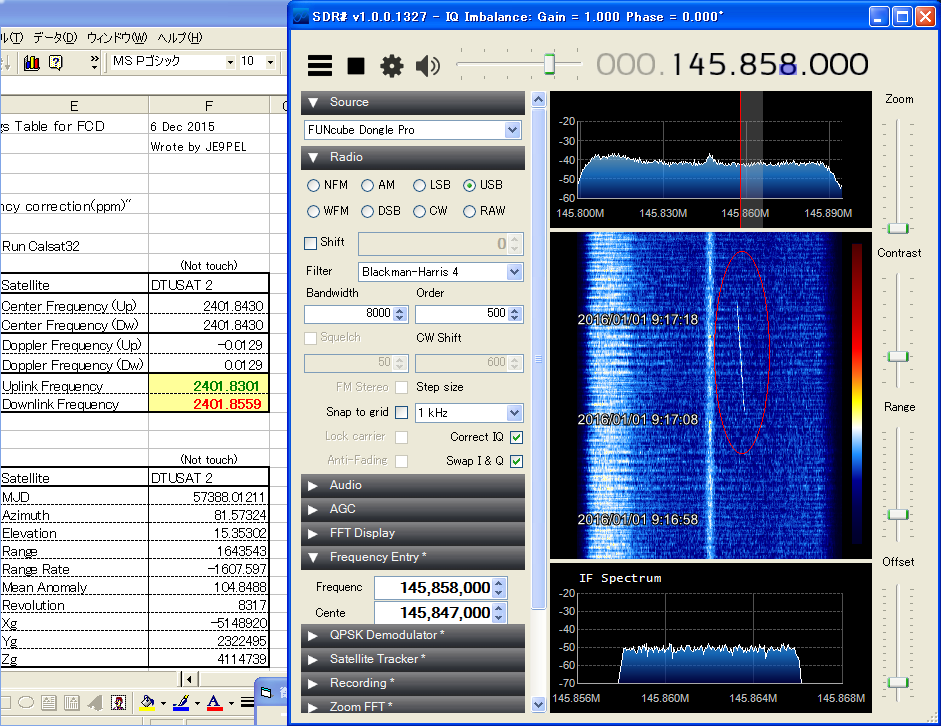

右図は TCA時の図で、非常に綺麗に受信できましたが、大きなドップラーシフト
により録音が間に合いませんでした。すぐ目前には 2401.800MHz付近にある地上
ノイズの大きな暗黒星雲が待ち構えています。 DTUsat-2 の信号は宇宙に漂う龍
ドラゴンのようです。

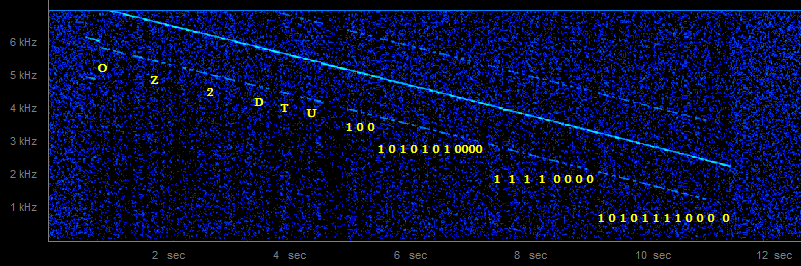

DTUsat-2 clear CW
10:44-10:56JST, 14 Feb 2016, Ele 43 S-W-WN, 2401.843MHz CW




DTUsat-2 2.4GHz stream
Win7 + RTLSDR + SDR#1327

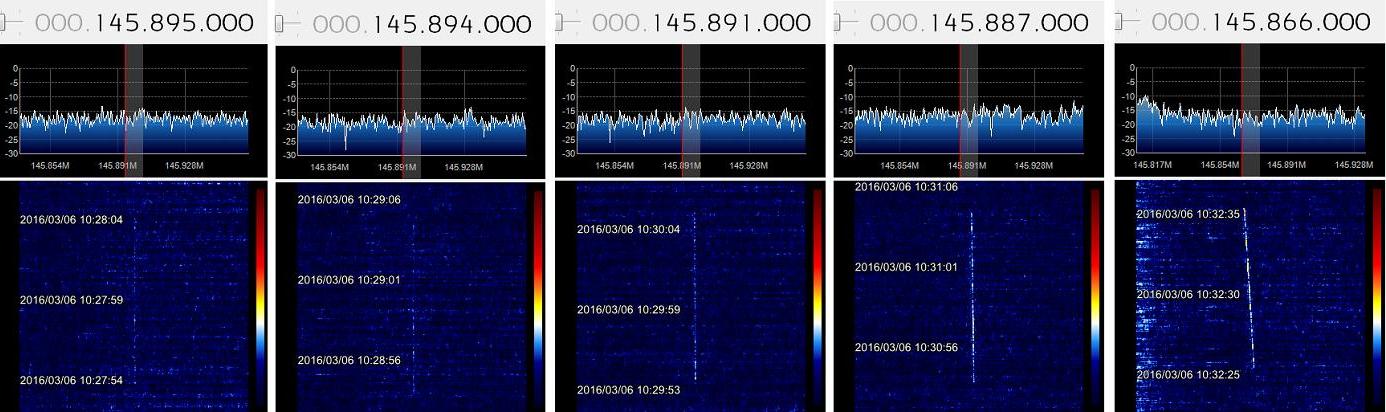

10:27-10:39JST, 6 Mar 2016, Ele 73 S-W-WN, 2401.843MHz CW

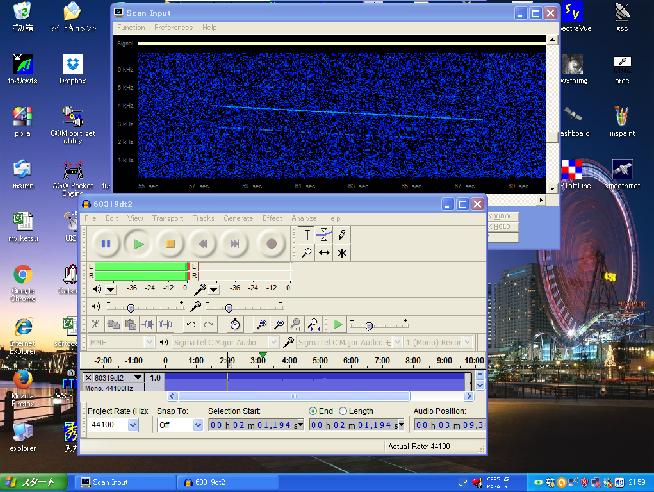

DTUsat-2 2.4GHz video #1
10:02-10:15JST, 19 Mar 2016, Ele 52 SE-E-N, 2401.843MHz CW
DTUsat-2 2.4GHz video edited by JE9PEL/1, 181MB 17secs AVI
http://www.dropbox.com/s/h8p9xd2r7vawshw/60319dt2.avi?dl=0

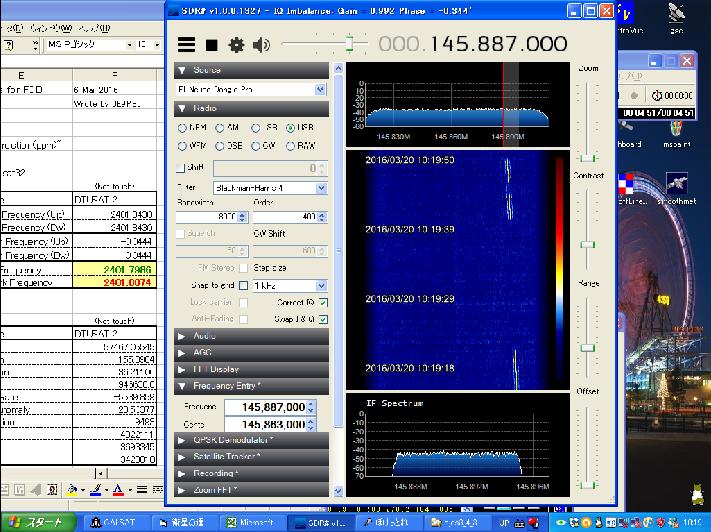

DTUsat-2 2.4GHz video #2
10:15-10:27JST, 20 Mar 2016, Ele 77 S-Z-N, 2401.843MHz CW
DTUsat-2 2.4GHz video edited by JE9PEL/1, 150MB 17secs AVI
http://www.dropbox.com/s/rs0l68sfzt03f5f/60320dt2.avi?dl=0




参照 My_HP No.874 DTUsat-2 テレメトリ解析 2.4GHz #1
