VP-7720A修理　その10, Repair No.10

2015.9.26

　VP-7720A、１号機、の調整です。 Analyzer Assy（基板）B の100Hzレンジフィルターのコンデンサーを交換しました。 C11=1.777μF, C18=1.792μFに換えて、95Hz設定時の2段目同調周波数を94Hzまで調整しました。 さらに、C9=0.1759μF、 C17=0.1800μFとして1kHzレンジも調整を完了しました。
　その後、オシレーター基板のフォトカプラーRT1を選別交換しましたが、 どうも2号機ほどには低歪みになりません。やりすぎて、壊してしまうと元も子もなくなりますから、 今回は取りあえず終了としました。１号機の歪特性は、下表の通りです。100Hzレンジが今ひとつです。 特に、10Hz、4dB出力時は、 歪率が安定して測れない状況です。この辺、まだまだ判らない事があります。

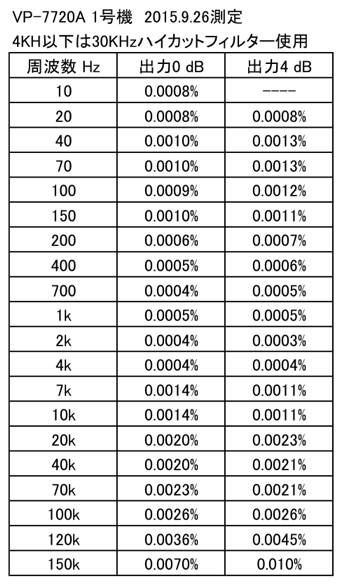

検査結果
