VP-7720A その4

2025.10.23

　外付けケースの加工がほぼ終わりました．BNCコネクター2個， プッシュスイッチ3 個，LCD用の窓，後部にArduino Dueの電源とUSB用の穴をあけてあります． VP-7720Aとのデジタル信号のやり取り配線はArduinoに直付けの予定です． プッシュスィッチは ERASE用，歪測定スタート用，周波数測定スタート用です． ERASE用はArduino Dueのスケッチを書き換えるためのもので，他機種のArduinoでは多分不要です． プッシュスィッチは現在調達中です．

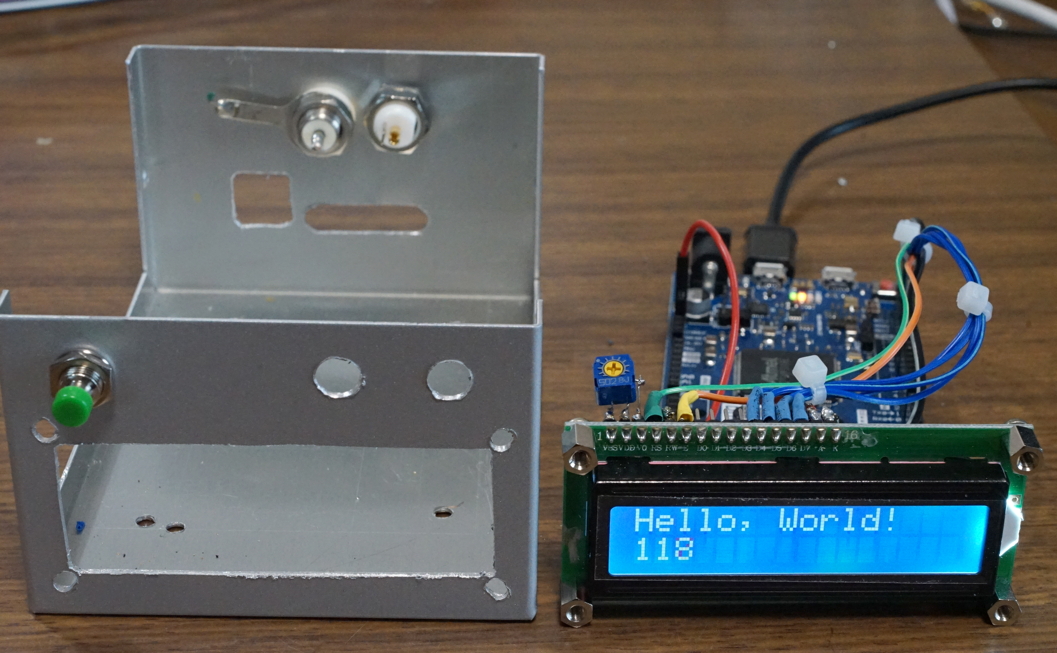

ケースとLCD

　LCD表示器の配線を一通り終えて，テストしました． きちんと動作しているようです．この表示板はUNO R3 ProjectのSuper Starter Kitに付属していたものです． このキットはELEGOのもので入門には適したお買い得キットです． 次は，VP-7720Aのリモートコントロール用のアナログスイッチ基板を作ります.
