VP-7720A その2

2025.10.20

　信号レンジやデータを読み出すためのD-sub25ピンコネクターとBNCコネクター （1個）を増設しました．BNCはI/P LEVEL読み出しのためです．これは，ANALYZER 基板AのU3（TL0822)の1番ピンから取り出す予定です(1kΩを直列に入れて)．

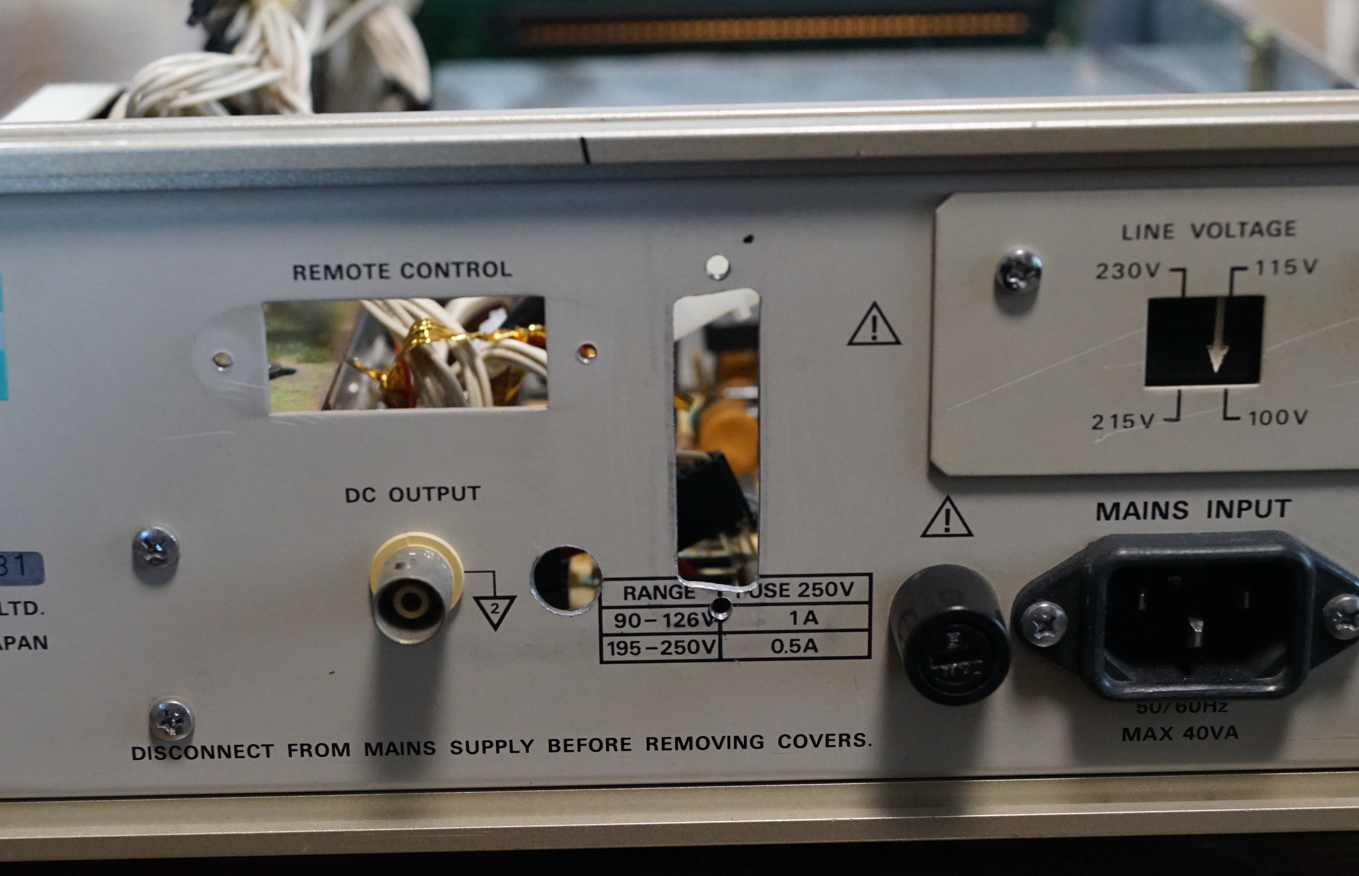

　下図は穴あけの様子ですが，2mm厚鉄板はなかなかに手強かったです．

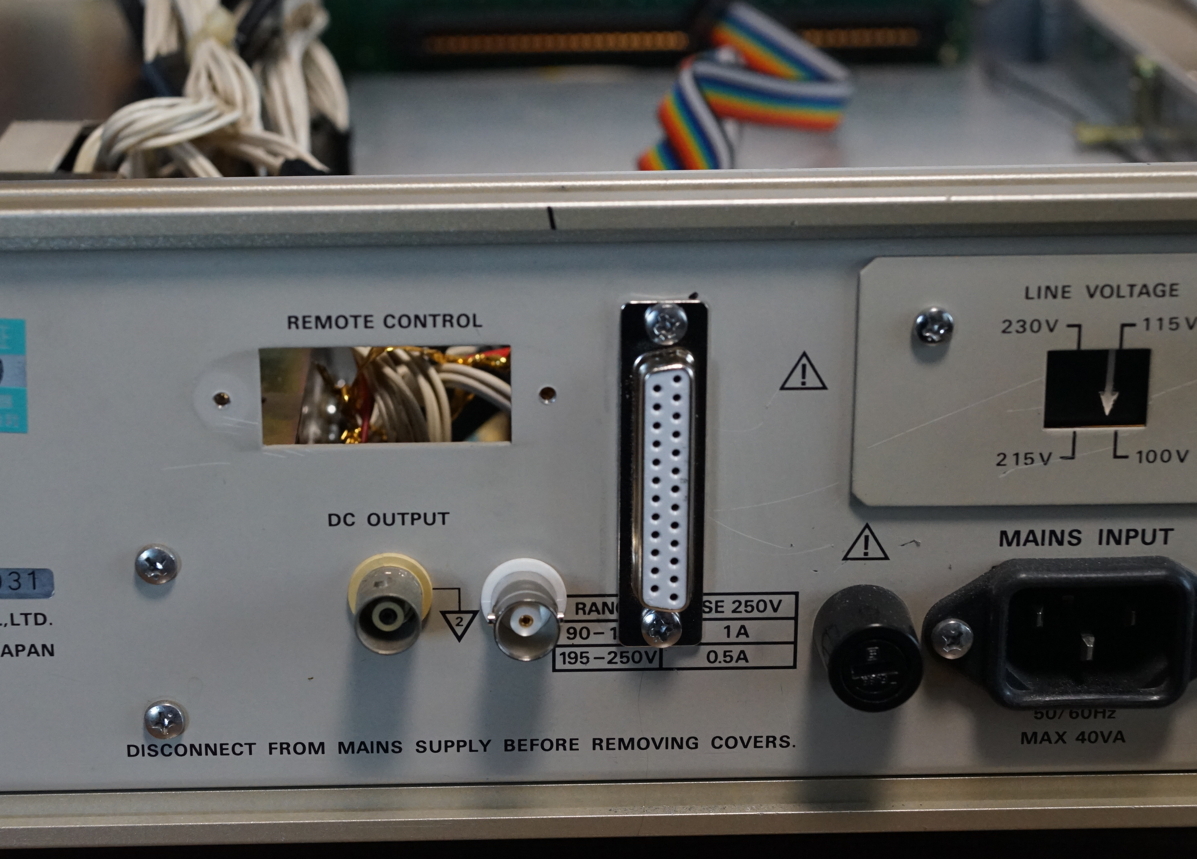

　早速，コネクターを取り付けてみました． U36-5, U26, U34からD-subコネクターへ配線し．ACとDISTORTIONのレベル情報を取り出します． ここも保護のため直列に1kΩ入れるつもりです．

---
