MCトランス内蔵真空管プリアンプ製作　その10

2017.1.7

　お正月休みに1号機のアンプ部を作り変えました。前のアンプ部は小改造しながら30年近くも 使ってきましたので、これが最後と思ってがんばりました。イコライザーと入力切替後のバッファー （カソードフォロワー）通しでのゲインは、1KHz 実測で95.6です。 ボリューム全開時のMM入力の残留雑音は、0.3mV（入力開放）、MC2入力（FRT3、30Ω、入力開放）で0.3mV、 MC1 入力（AU-320、3Ω、入力40Ωでショート）で0.4-0.5mVとSNも十分な性能になりました。 実は、AU-320から取り出したトランスのシールドはかなり難航し、3度もやり直しました。 現在は、3重のシールドに囲まれていますが、正直なところ、どうすればベストなのか分かっていません。 しかし、やりすぎると元も子も無くなりますから、今回はこれで良しとします。 イコライザー回路は、基本はSRPPのCR型です。 下の写真1枚目は基板ですが、穴の位置が、いまひとつの箇所があり、部品取り付け時に、穴あけをやり直して、とにかく組上げました。２号機の回路と同じなんですが、作ったのがもう一年以上前のことなので、また不満のあるものになってしまいました。直ぐに次を作れば、 少しづつ良くなるのですが、アマチュアですから仕方ないですね。

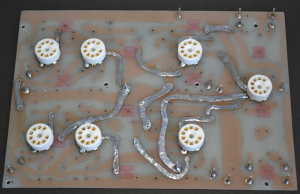

　新1号機のメイン基板

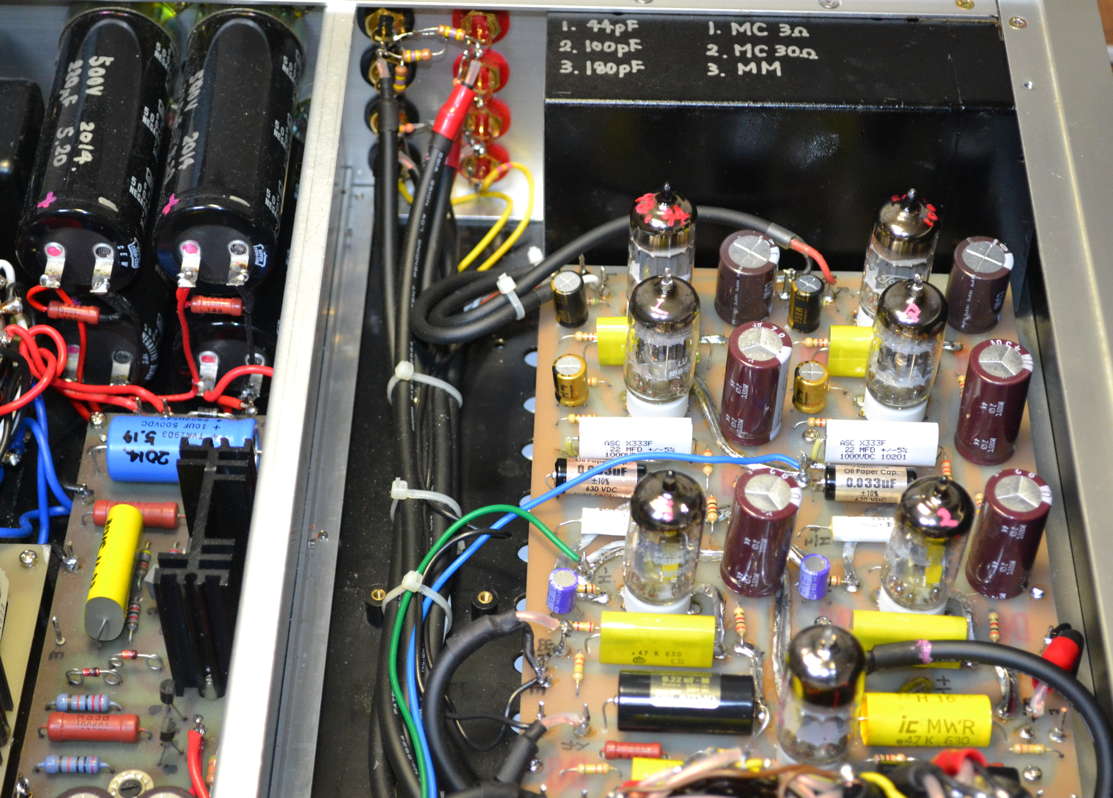

　動作確認後の新１号機、MCトランスのケースを右に延長しました。 コンデンサー類は、在庫部品を適当に使っています。（特に自己バイアスのバイパスコンデンサー） 信号が通過するコンデンサーは、それなりに気を使ってはいます。

---
