Pictureコントロールのうれしい点は24bit画像をそのまま表示できる点だ。ネットワークの話題から外れてしまうが、今回は画像表示について書いてみよう。
LabVIEW6iではJPEG、PNG、BMPなどの画像ファイル入出力VIも用意されているのでプログラミングも容易だ。
JPEGはデジカメなどでなじみのある人も多いと思うが、不可逆圧縮のため歪みが起こってしまうので用途を考えて使わないといけない。PNGは比較的新しいフォーマットなのでなじみがない人もいるかもしれないが、圧縮に関して特許上の問題があるGIFフォーマットの置き換えを考えて作られたものだ。圧縮方式としてはzipに使われている可逆圧縮のinflate/deflate方式を使っている。詳しく知りたい人はhttp://www.w3.org/TR/REC-pngにPNGフォーマットの仕様書があるので参考にすればいいだろう。BMPはWindowsの画像標準フォーマットで圧縮はサポートしていない。
私のお勧めはPNGフォーマットだが、各VIは画像形式によらず入出力がほぼ統一されているから、LabVIEWでプログラミングするうえでは大差がない。
画像ファイルの入出力に使われるflttened image dataはU8の１次元配列だ。２４ビット画像(depth=24)の場合は、ピクセル毎のRGB各８ビットのデータを１次元配列に並べたもののようだ。つまり連続する３ビットで１ピクセルの画像データをあらわしている。８ビットの画像の場合はピクセル毎のデータを１次元配列に並べている。１ビットと４ビット画像の場合は複数画素をまとめて８ビットのデータにして１次元配列にしている。正確な変換規則はFlatten Pixmap.viのダイアグラムを参照すると良いだろう。８ビット画像の場合は列の画素数が奇数の場合には最後に０を追加して列のデータ数が偶数になるように操作しているので、直接flttened image dataをいじる場合には注意が必要だろう。

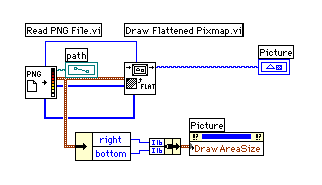

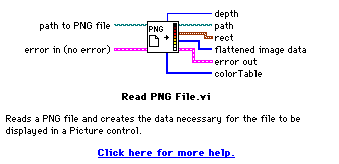

画像ファイルを読み込んでピクチャーコントロールに表示するにはRead PNG File.viの出力をDraw Flattened Pixmap.viの入力に接続するだけでよい。
じつに簡単にプログラミングすることができる。さて、８ビットのグレー画像を読み込むとどんなふうになるのだろう。当然depthは8になり、８ビット画像として扱われると思っていたが、実際はdepthは24でflttened image dataにはRGBに同じ値が入っていた。ピクチャー自体は24ビットが基本なのでそのような扱いにしているのだろう。depthが24の場合にはColor Tableは空の配列が出力される。256カラーの場合はdepth=8でColor Table（U32の１次元配列）が読み込まれる。
さて、以前にLabVIEWでの圧縮について考えたことがあった。プログラミングは面白かったものの実用的には無謀な試みだと言っていいだろう。今回、思いついたのはWrite PNG file.viの可逆圧縮機能を使って実用的な速度でデータファイルの圧縮ができる可能性がある点だ。文字列は８ビットの１次元配列に変換できるから、８ビット画像と見なすことができる。これは、うまくいくかもしれないと簡単に試してみることにした。

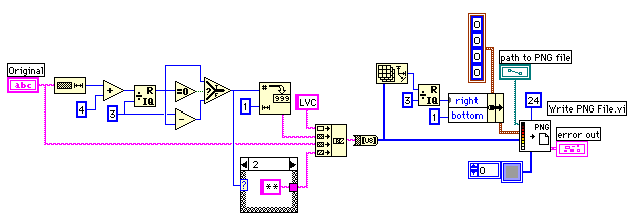

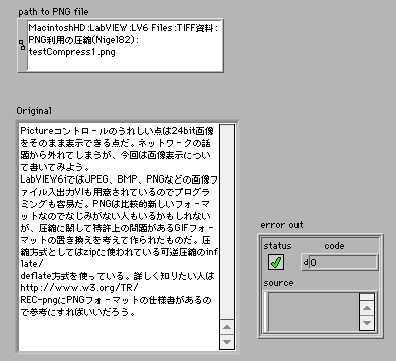

Write PNG file.viが８ビットのグレー画像を扱えると簡単なのだが、先程調べたようにカラーテーブルを使わないとうまくいかないし、PNGファイル内部で圧縮しているのかもしれないが、カラーテーブルは４×256バイトなので大きなオーバーヘッドになりうるので、あまり使いたくない。結局２４ビット画像と考えることにして、３の倍数にならないときには適当な文字で穴埋めをすることにした。圧縮する文字列の先頭に識別用のLVCという文字と穴埋めした文字数を書くことにした。

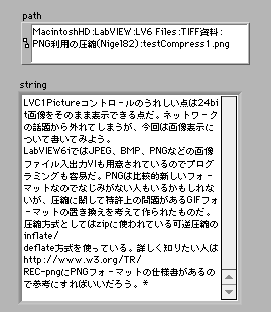

このVIで圧縮したファイルを読み込むのは簡単でU8の１次元配列をストリングに変換するだけで良い。下の右側のフロントパネルのstringに文字列が伸長されて表示されている。最初の４文字目を見ると、穴埋めした文字数が分かるので、データの最後尾からその文字数だけ削除すればよい。
まだ、多少手を加えないといけないが実用的なものになる可能性はありそうだ。
