地盤調査の説明

② 鉄の棒（ロッド）が垂直に立てれる様に調査ポイントに約３０ｃｍの穴をあけます。

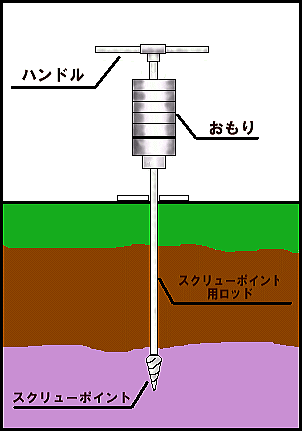

③ 鉄の棒（ロッド）に鉄製のおもりを支える受け皿（クランプ；重さ５ｋｇ）を固定します。
④ 受け皿（クランプ；重さ５ｋｇ）に鉄製のおもりを１０ｋｇ２枚、２５ｋｇ３枚を順番に乗せていきます。すべて乗せ終わるとスクリューポイントに、かかる荷重は１００ｋｇになります。

⑤ 静止した状態で１００ｋｇの荷重を掛けてもロッドが沈まない時は（自沈無し）ハンドルを回転させ
　て、ロッドが２５ｃｍ沈むのに半回転（１８０度）計算で何回、回転したかを記録していきます。
⑥ ロッドの長さは１ｍなので下まで沈みきってしまうと、おもりと受け皿とハンドルを下ろして１ｍの長
　さのロッド（ネジ式になっている）を取り付けて、③から⑥を繰り返し行います。

⑦ 調査完了の基準
　　｛N値２０以上の支持層を確認した時｝
　　｛５ｍ以上の安定層を確認した時｝
　　｛調査深度が１０ｍを越えた時｝
　スウェーデン式サウンディング試験方法で信頼出来るデータの限界は、１０ｍまでといわれています。
　１０ｍを越えると１００ｋｇの荷重がダイレクトにスクリュウポイントに伝わりにくくなって来るためです。

⑧ロッドを引き抜き、土質のチェックと水位の有無を調べます。

⑨　この試験結果に基づいて、地盤改良を行います。

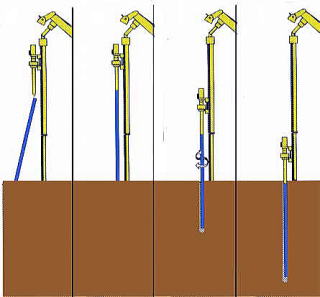

　地盤改良にも色々な方法がありますが、我が家は、ＲＥＳ-Ｐ工法と呼ばれる細径管
　（φ48.6ｍｍ、長さ6.0ｍ）の鋼管を約１93本、杭打ち機により、支持層まで打ち込みます。
　　この上に、布基礎が乗り、建築物の安定が保たれることになります。

スウェーデン式サウンディング法とは、７５０ニュートンのおもりを付けた、試験機を回転させ、支持基盤に達するまで、２５ｃｍごとにその回転回数を測定することで、簡易的、経済的に地盤の調査が行える方法である。

この試験により、地盤改良が必要な場合は、地盤改良材で締め固め、良質な硬度の地盤に改良することが必要である。

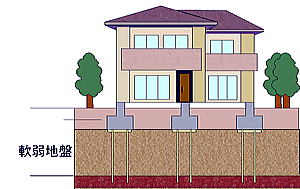

■ 軟弱な地盤中にパイプ（細径鋼管）を貫入することで地盤の支持力とパイプの支持力の複合作用により、地盤の支持力増加と、沈下低減を図る基礎補強工法です。
