ここでは、メディアアートの作品「Music Pla-rail」を紹介します。 |
|
|
|
|
ミュージック・プラレールの概要
|
ミュージック・プラレールはNゲージの鉄道模型を使用した作品「ミュージック・トレイン」のプラレール版です。

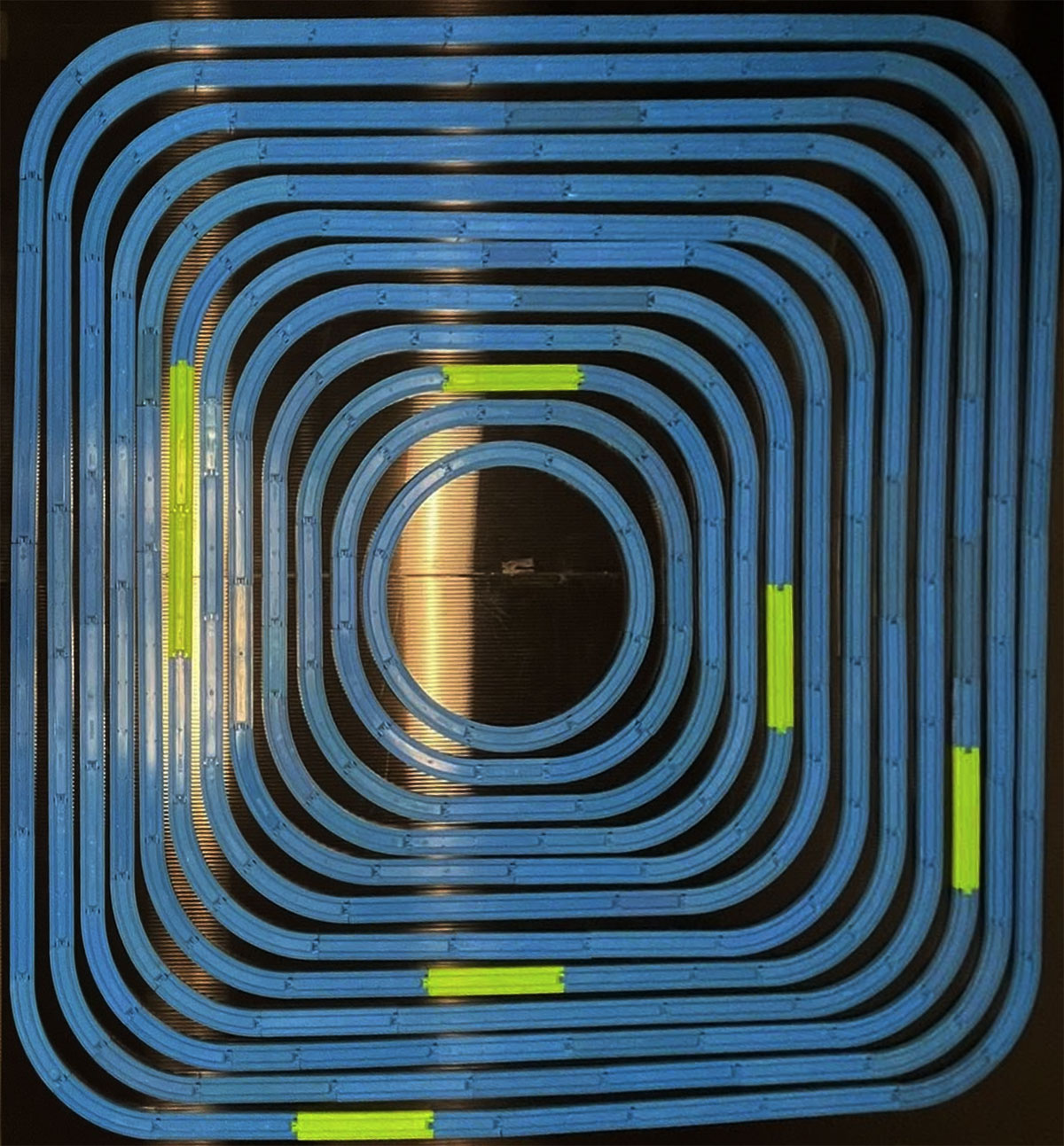

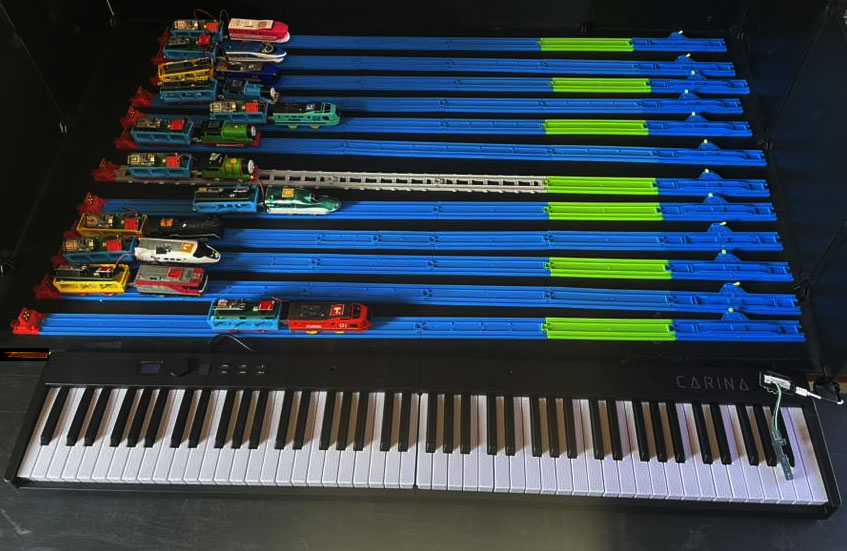

電子ピアノを演奏すると、プラレールの電車が走ります。１２本のレールは、ドレミファソラシの７つの音と、その間の５つの音に対応しています。ドの音を演奏すると、ドのレールの列車が、レの音を演奏するとレのレールの列車が前進します。 |
|
このシステムを使用して、競馬のような、ゲームをすることができます。演奏を始める前に、列車をスタート地点に並べます。曲が弾き終わった後に、どの列車が先頭にいるかを予想します。列車の位置は、曲の中での、ドレミの各音の出現頻度を表しています。一般的に、ハ長調の曲では、ドやソの音の出現頻度が高くなりますが、
例えば、「きらきら星」では、ソの音の出現頻度が最も高か
いので、ソの電車が絵演奏終了時に最も先に進みます。
このように、ミュージックプラレールでは、特定の曲の、音の構成を視覚化することができます。 |
|
|
|
|
|
コンセプト
|
(1)曲中に含まれる音の出現頻度を視覚化する。
(2)ゲーム的な要素を取り入れる。
|
|
|
|
|
|
システム構成 |
|
 |
|
|
|

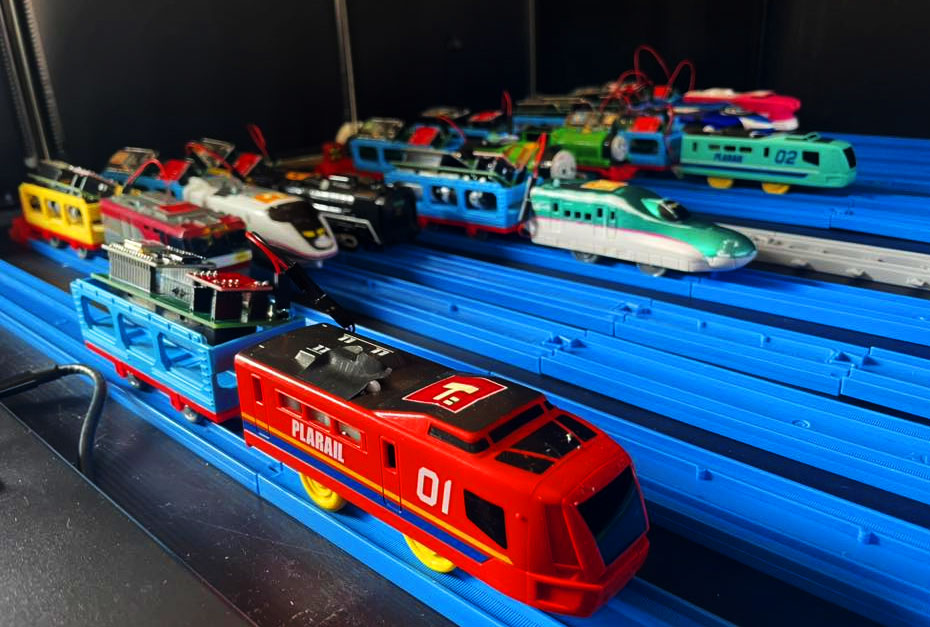

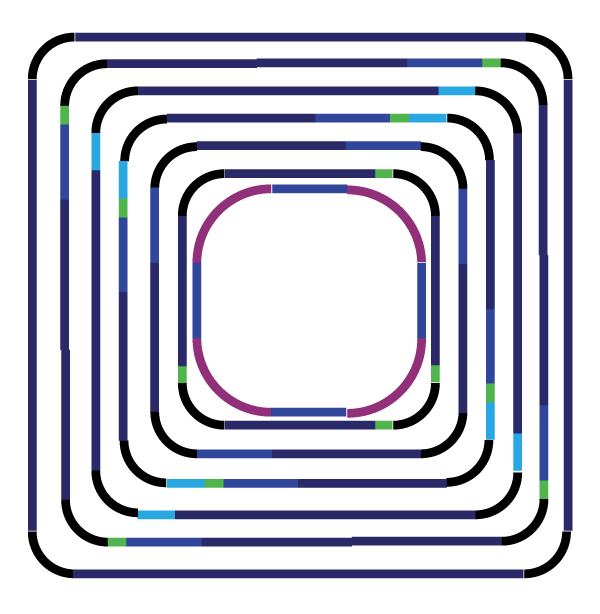

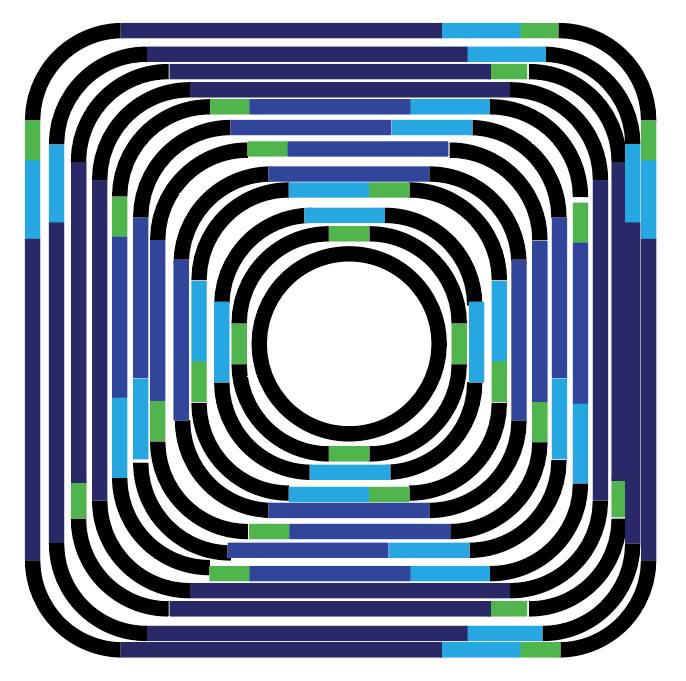

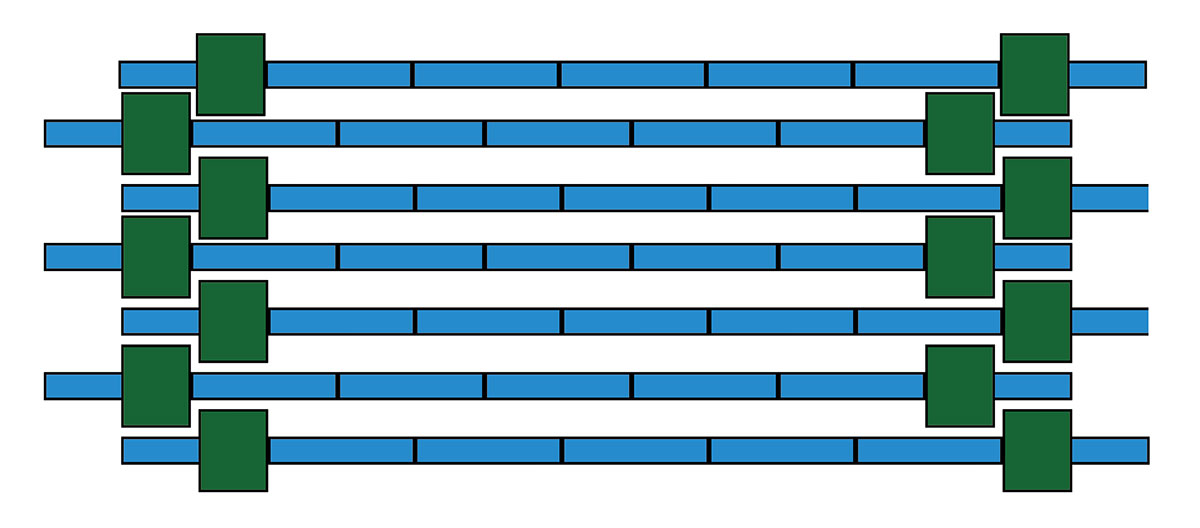

レールや車両はタカラトミーのプラレールを使用しています。 |

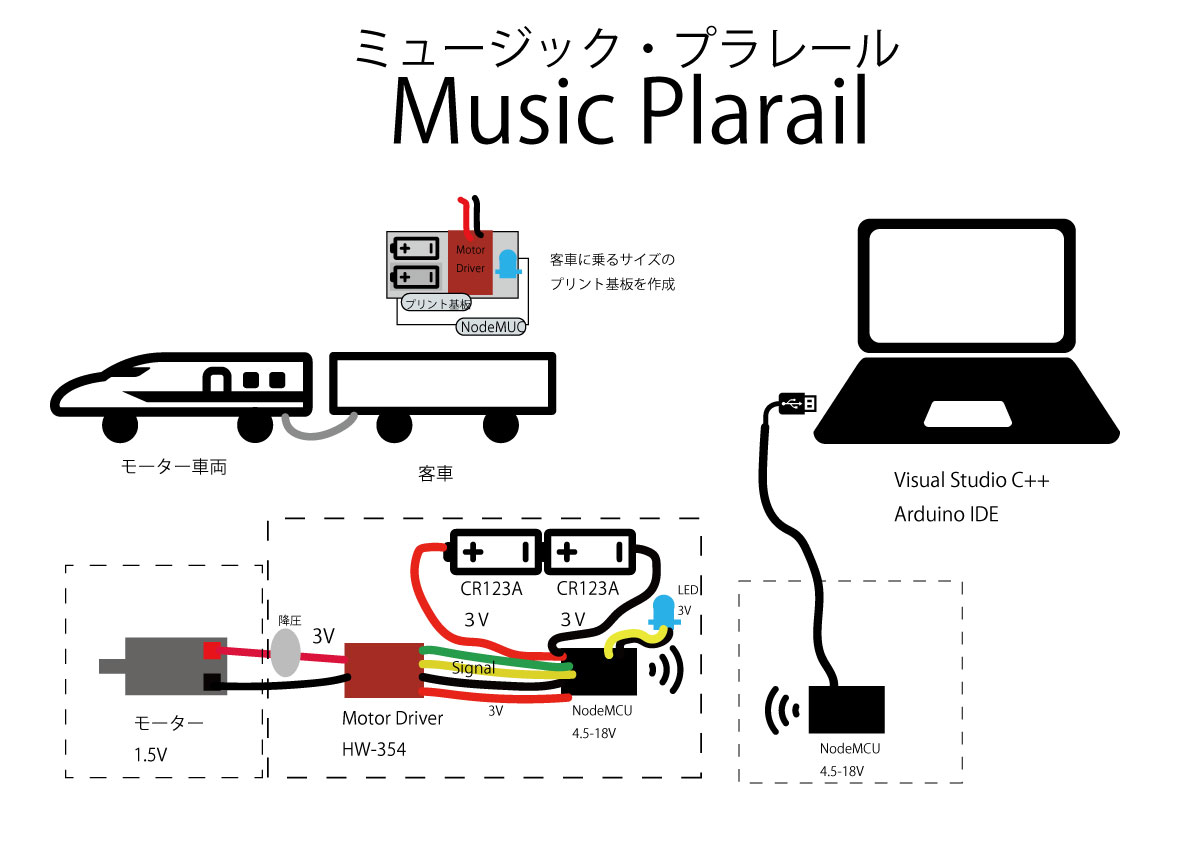

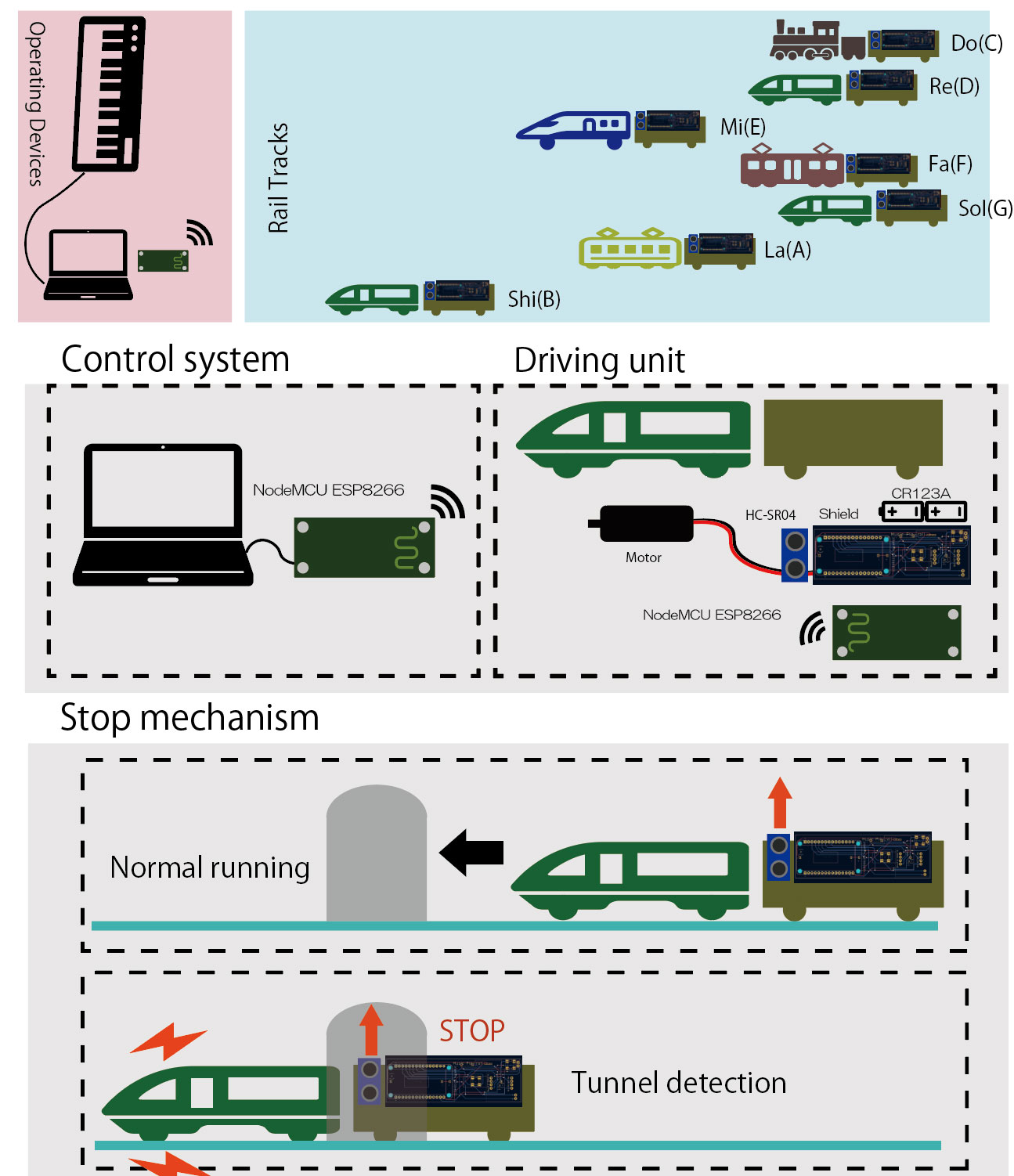

ＰＣに、ＵＳＢ経由で、NodeMCUが接続されています。各車両のモーターにもNodeMCUが接続されています。PCと各車両のNodeMCUはESP
NOWという形態で通信を行います。
配線の整理のために、NodeMCUのシールドを自作しています。 |
|
|
|
|
|
仕組み |
|
キーボードを弾くと対応する音の車両が前進します。一定時間、演奏しないとスタート地点に戻ります。
演奏の終了時には各車両はまばらな位置にいます。仮に遠く離れて端っこまで行っていたとしても、スタート地点に戻れるように、十分な時間、全車両を逆走させます。スタート地点にある車止めに到達した後は、それより先に行けないので、車輪を空回りさせながら、他の車両を待つ仕組みです。 |
|
|
|
|
|
|
|
制作過程 |
|
|
２０２５年の１２月に製作開始。

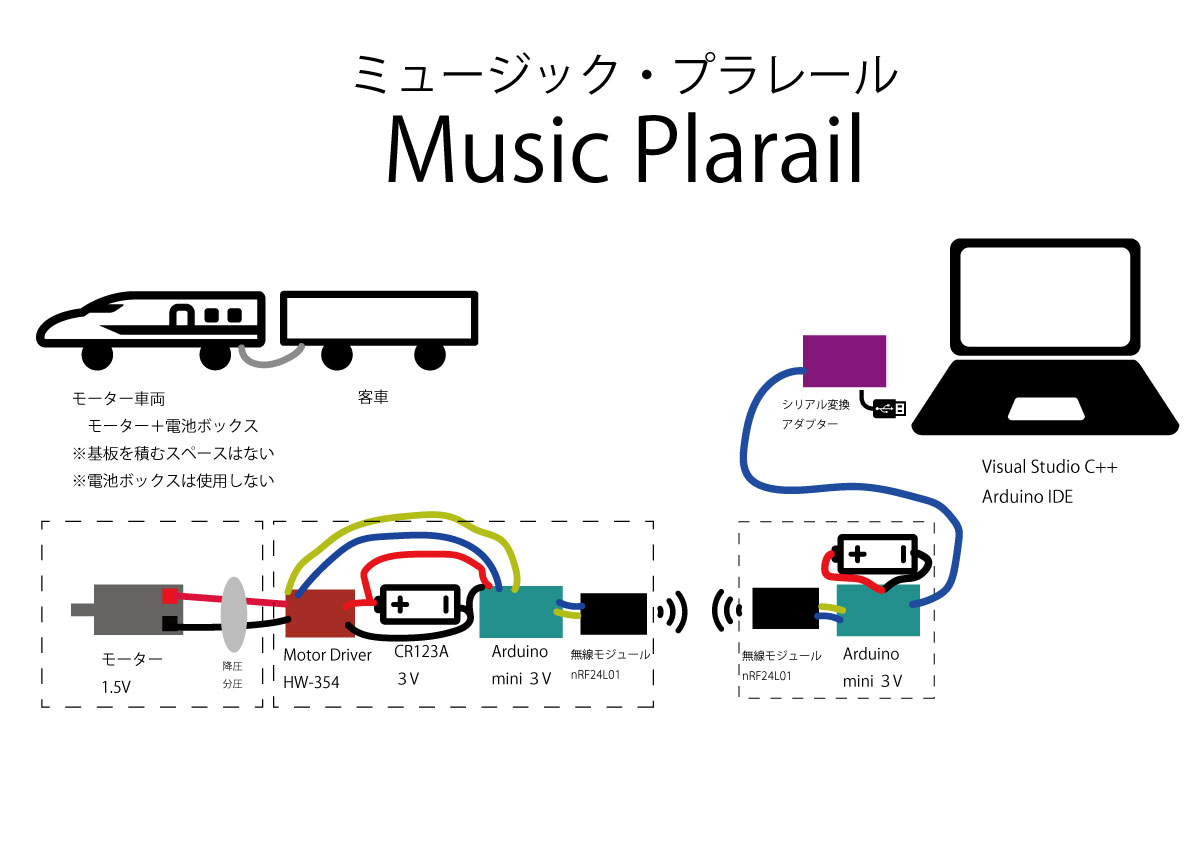

プラレールの車両に積み込もうとすると、かなり小さくまとめる必要があります。試作第１号は、３Ｖの電池とArduino
miniにnRF24L01という無線モジュールを使用しました。ただ、この無線モジュールは技適を取得していないという問題があります。出力を小さくすればＯＫなのかもしれませんが、計算や実測ができません。結局、NodeMCUというモジュールを使用することにしました。 |
|
 |
|

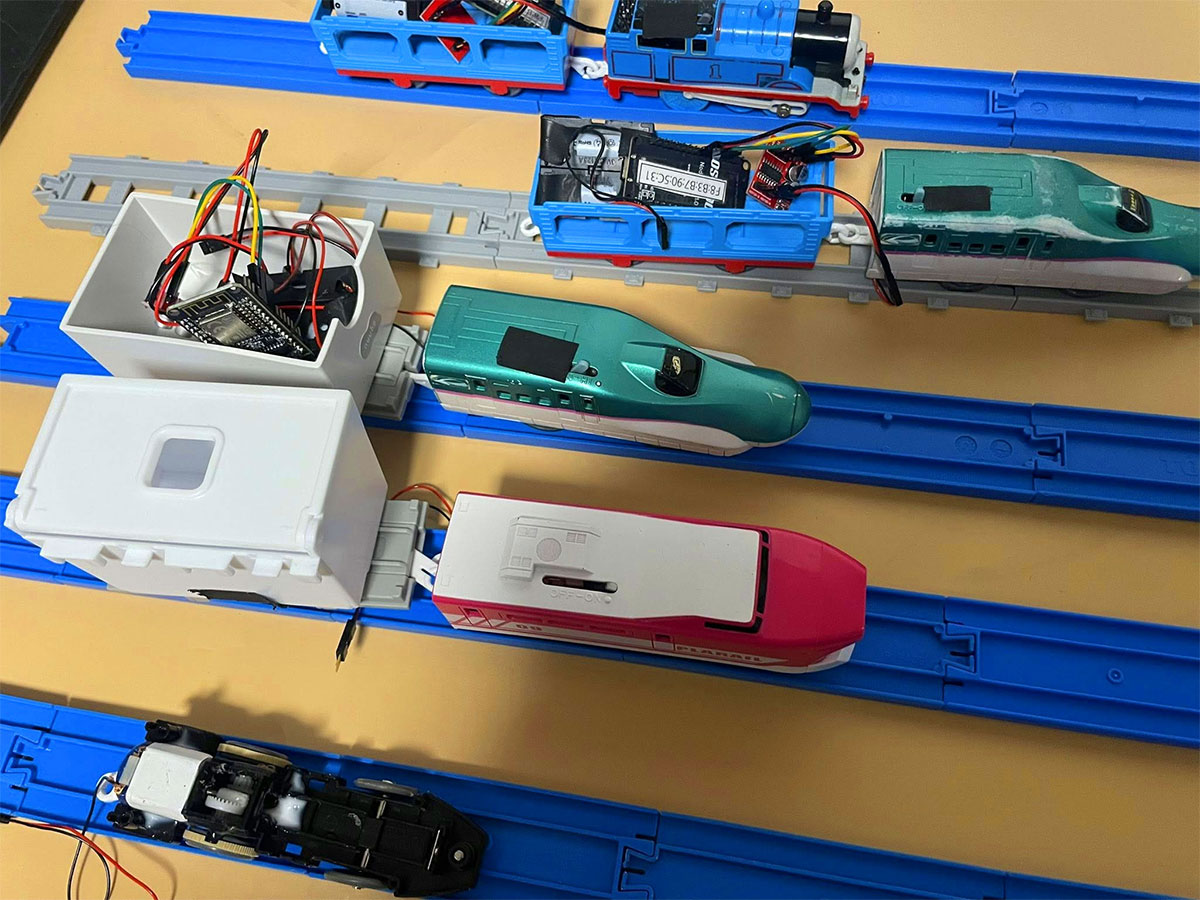

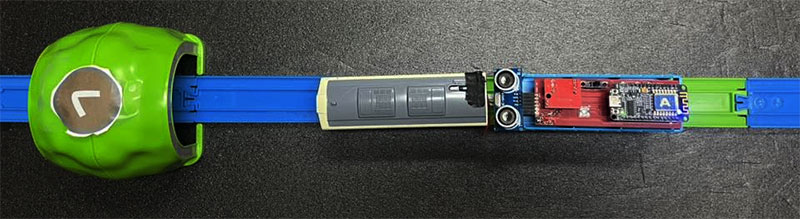

貨車にコントローラと電池ボックスを搭載し、モーター車を配線をいじって、接続しています。 |
|
|
|
大量の線路とモーター車が必要なのでリサイクルショップで調達。宇治（城陽？）のCUBEという店で線路が、伏見のブックオフでモーター車がいっぱい売られているのを見つけたので大量に購入しました。 |
|
 |
|

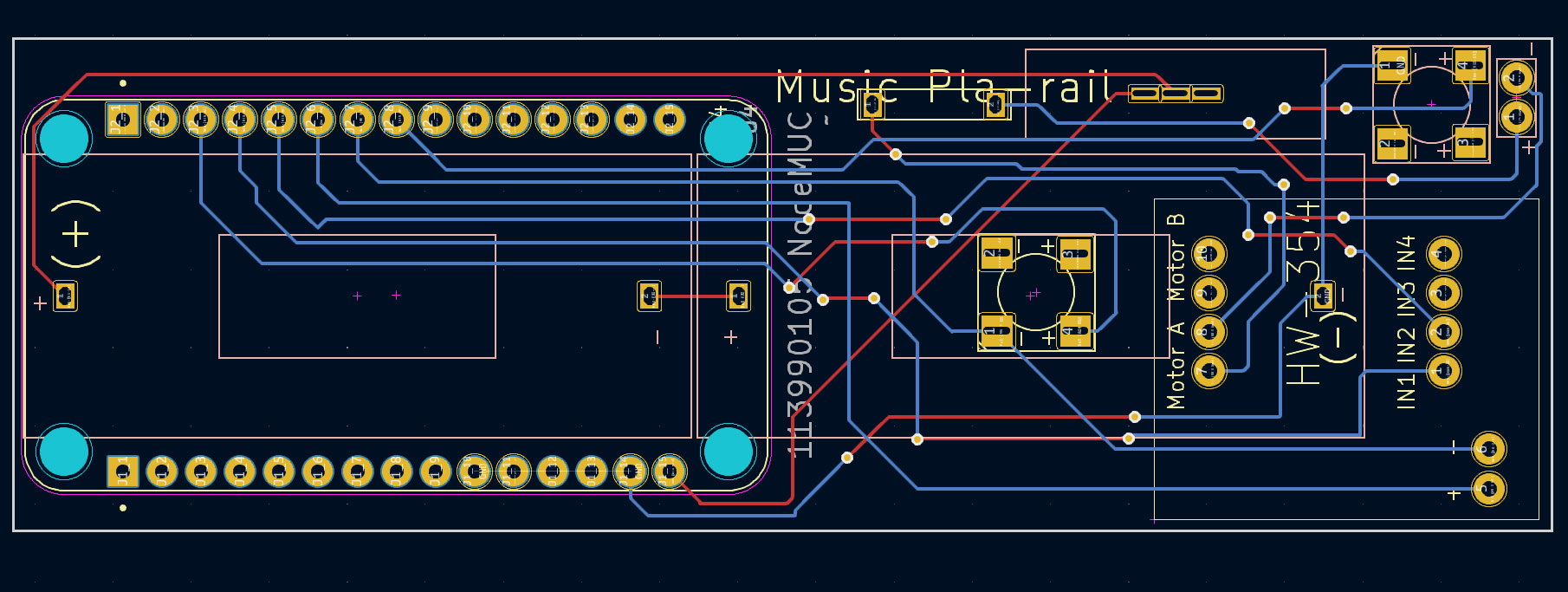

NodeMCU、モータードライバ、電池ボックスをまとめるために、プリント基板を作ることにしました。 |
|
 |

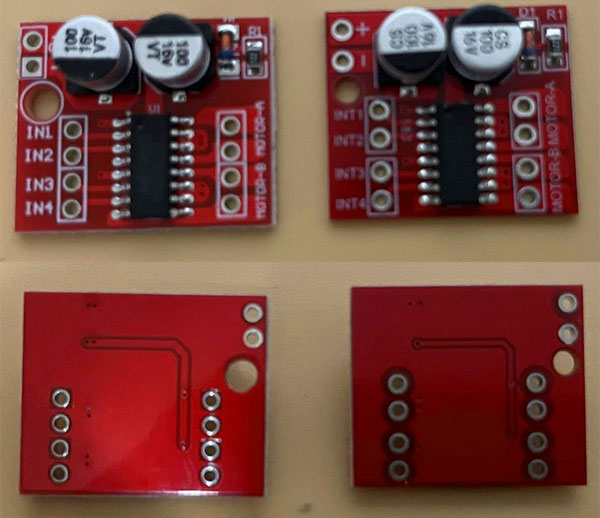

モータードライバ、右のが売り切れてたんで(販売終了？)左のを買ったんですが、IN１〜IN 4
のとこに４ピンを刺そうと思ったら刺さりませんでした。右のはIN２とIN3の間が微妙に広く、２ピンが２組の配置になっているようです。表のパーツだけでなく、裏の配線パターンも同じに見えるんですが。。。プリント基板を作るのに、これは困ります。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
