＜＜解析画面＞＞　　　予告なく画面構成および項目を変更することがあります

解析画面の例を示しながら、その解析内容と操作を説明します。

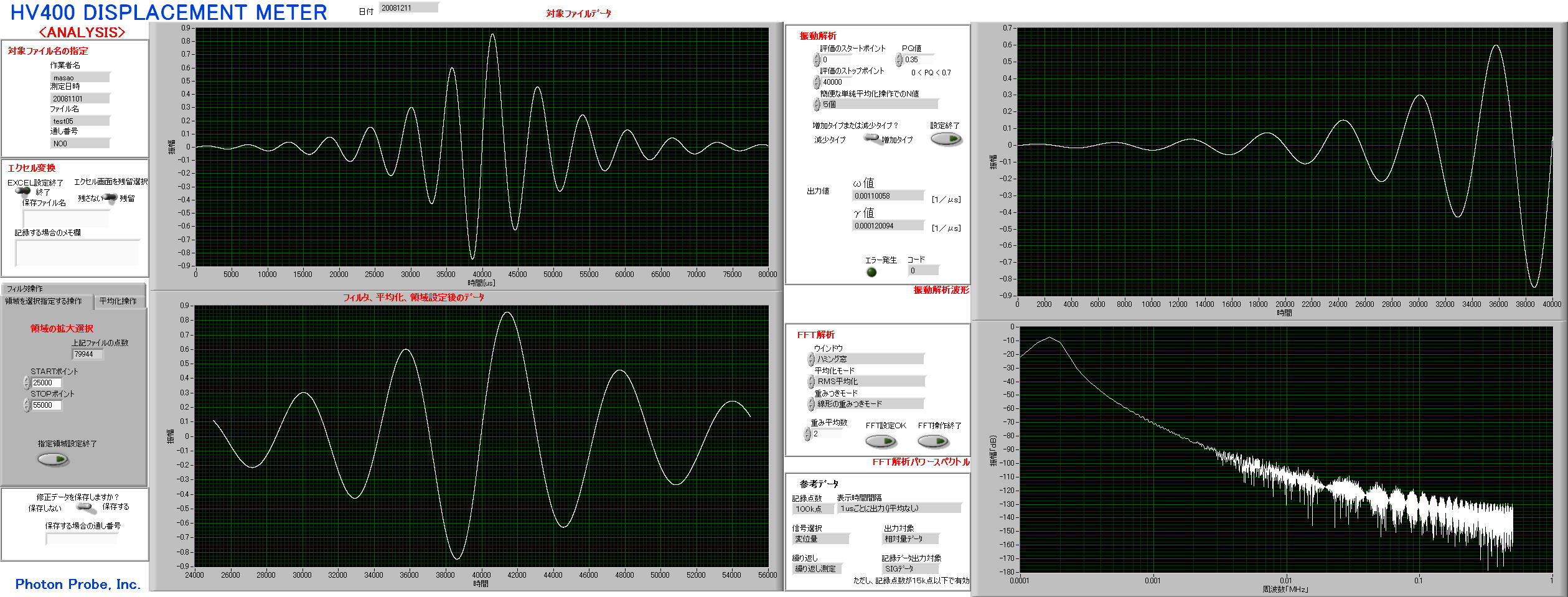

下図はＰＣの解析画面です。

グラフが４つ示されていますが、
左上　；　測定結果グラフ(縦軸：測定値、横軸：時間)
左下　；　測定結果を平均化操作、領域指定、フィルター操作を行った結果のグラフです。(縦軸：測定値、横軸：時間)
右上　；　測定結果に対して、振動解析を行う対象のみに制限したグラフです。(縦軸：測定値、横軸：時間)
右下　；　測定結果に対して平均化操作、領域指定、フィルター操作を行った結果を、ＦＦＴ解析したグラフです。(縦軸：スペクトル強度、横軸：周波数)

操作を順番は次のとおりです。
（１）解析する対象のファイル名を入力します。入力の方法はＰＣ側の質問に答える形で選択します。
ファイル名は、単発測定と繰り返し測定では異なります
　　保存ファイル名は
　　　　単発測定の場合
　　　　　　Ｃ￥ＰｈｏｔｏｎＰｒｏｂｅ￥＜作業者名＞￥＜日付＞￥＜ファイル名＞
　　　　繰り返し測定の場合
　　　　　　Ｃ￥ＰｈｏｔｏｎＰｒｏｂｅ￥＜作業者名＞￥＜日付＞￥＜ファイル名＞￥＜通し番号＞

と与えられています。したがって、ファイル選択後は、キーとなる＜作業者名＞、＜日付＞、＜ファイル名＞、＜通し番号＞が表示されます。
それと同時に、左上にグラフ表示されます。測定点数が多い場合、ＰＣの解像度より、すべての点は表示されず、間引かれて表示されています。
（２）平均化操作、フィルタ操作、領域指定操作につき、繰り返し行います。
　　＜領域指定操作＞
　　　　　スタートポイントとストップポイントを指定します。
　　＜平均化操作＞
　　　　　平均化の方法と、対象とする点数等を指定します。
　　＜フィルタ操作＞
　　　　　フィルタ種類を指定します。
　　この３つの操作は、順番を入れ替えて繰り返しできます。途中で計測ﾃﾞｰﾀをもう一度対象にすることもできます。
（３）エクセル変換できます。
　　エクセル変換した表をそのまま残すか否かの判断や、ファイル名、メモを入力します。
（４）これらの修正データを保存できます
　　単発測定でも、繰り返し測定でも
　　　　　Ｃ￥ＰｈｏｔｏｎＰｒｏｂｅ￥＜作業者名＞￥＜日付＞￥＜ファイル名＞￥＜保存する場合の通し番号＞
　　の形のファイル名となります。＜保存する場合の通し番号＞を入力します。
（５）ＦＦＴ解析できます。
　　ＦＦＴ条件を入力します。
（６）振動解析できます。
　　振動解析する領域、単純平均条件、などを入力します。
　　振動は次の形で表現されるとしてγ、ωを求めます。
　　　　　Ａｅｘｐ(γｔ）ｓｉｎ(ωｔ）
　　γの正負をあらかじめ決めるため、増加振動か減衰振動かを入力します。

（７）解析終了するか、または（１）に戻って解析を継続します。

計測等に関する画面もご参照ください。
