フロントに引き続き、リアにもスピーカーライトを装着してみました。
今回用意したのは
・自作ＬＥＤライト（写真１枚目）
装着時に使った道具は
・ホットボンド（グルーガン）・・・ホームセンターで売ってます。熱を加えて溶かした樹脂が冷えると固まるので、ＬＥＤライトを好きな位置で固定できます。
・ワンタッチコネクター（電源の確保用）
・配線
・ギボシ端子と電工ペンチ
・ダイソーで購入した100円アルミテープ・・・配線やＬＥＤの固定用
・電動ドリル
・リーマー・・・ＬＥＤを差し込む穴の大きさを徐々に広げることができるので、持ってると便利です。カー用品店で購入しました。
といったところです。

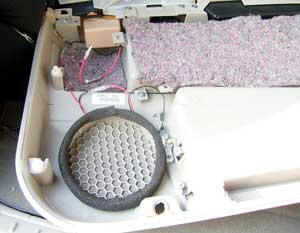

まずはＬＥＤライトを装着するドアの内張りを外します（写真２枚目）。 |
|
|
|
|
|
|
|
内張りのスピーカー取り付け部に電動ドリルで穴を開けました。

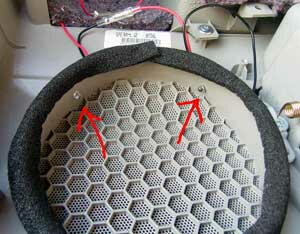

今回はＬＥＤ２個を装着する予定でしたので、ＬＥＤの指向性を考えて、上の方に２箇所穴を開けました。ＬＥＤよりちょっと小さめの計で穴を開けてからＬＥＤを現物あわせしながら、リーマーで徐々に穴を大きくしました。
用意しておいたＬＥＤを差し込みスピーカー側に若干傾けた状態でホットボンドで固定しました。
なお、ＬＥＤには拡散キャップはつけませんでした。素のままのＬＥＤでちょうどいい感じだと思います。

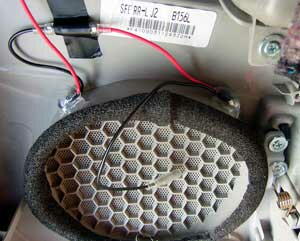

あとは配線の取り回しをして内張り側の作業は完了です。
※今回はドアポケットライトにも同時に配線をしましたので一緒に写ってます。 |
|
|
|
|
|
|
|
電源はパワーウインドウのコネクターから確保しました。イグニッションＯＮで電源が流れる配線（赤色の配線）から、ワンタッチコネクターを利用して取り出しました。マイナス線も黒の線にワンタッチカプラーで割り込ませました。
取り出した配線にはギボシ端子を付けて、先ほど完成したスピーカーライトの配線と繋ぎました。配線が終わったらドアの内張りを元に戻します。 |
|
|
|
|
|
|
|

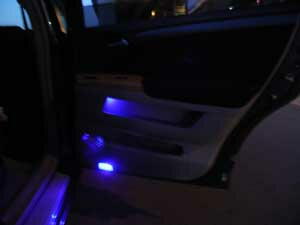

助手席側も同様の作業をして完成です。

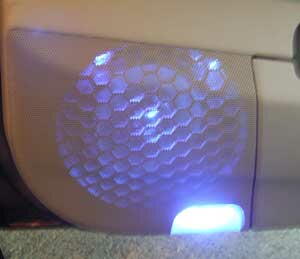

イグニッションＯＮで結構明るく光ってくれました！
材料費もたいしてかからず、結果にも満足できるイジリとなりました。 |
|
|
