スイッチの装着にあたり、作業ができるよう内張り関係をはずします。
まず最初に運転席ダッシュボード下にある黒いカバー（写真１枚目）を外します。最初に黄色の矢印の先にあるレバーを９０度回転させます。手前の２箇所の少し奥の辺りにツメが２箇所止まってますので内張りはがし等を使って外します。奥の矢印のところは棒状のものに引っ掛けてありますので、手前の３箇所を外すだけで引っ張ると取れます。

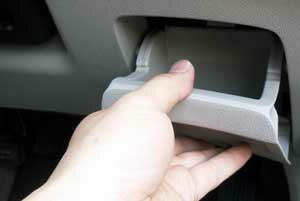

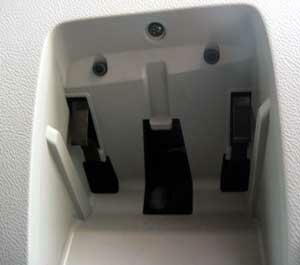

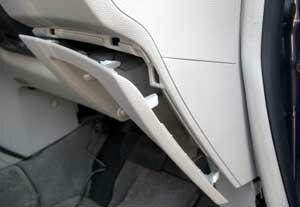

次に運転席右側の小物入れを取り外します。小物入れは開いた状態で上の方に引っ張ると外れます（写真２枚目）。次に外したところを覗くと見えるネジ（写真３枚目）をドライバーで外します。

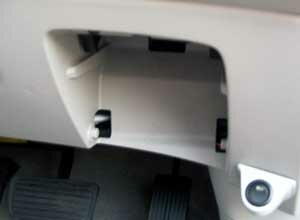

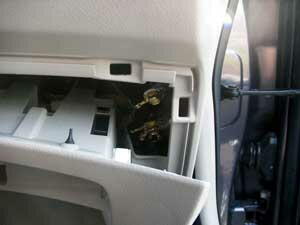

最後にフロアカバーの取り外しですが、これは作業ができるぐらいまで外せば大丈夫です。写真４枚目の位置にツメがあることを意識しながら手で引っ張れば外れます。写真５枚目の奥の方に見える金色の端子はアースポイントです。これがよく見えるところまで外すとちょうどいいです。 |
|
|
|
|
|
|
|
次に電源の確保です。作業はキーをＯＦＦにして行いました。
プラス電源はヒューズボックスからヒューズ電源で取り出して既にデイランプに接続していた線を使いました。ヒューズ電源と交換したヒューズはパワーウインドウのヒューズです。

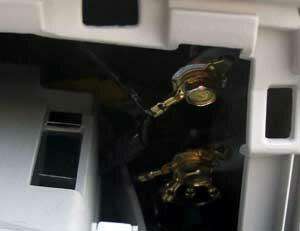

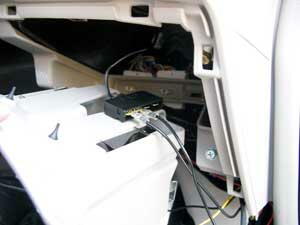

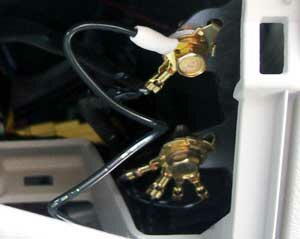

スイッチ用に必要なマイナス線は、今回新たにアースポイント（写真２枚目）から取ることにしました。今回電源ソケットの増設を同時に行いましたので、今後必要になった際のことも考えて、平型ギボシ端子を４つまでさせるアース端子を取り付けました。取り付け方法はアースポイントのボルトを緩め、追加したいアース線のワニ型端子をつけてボルトを締めるだけです（写真３枚目）。なお、今回のアース端子は両面テープで固定して、そこに平型ギボシ端子をつけたマイナス用の配線を繋ぎました（写真４枚目）。 |
|
|
|
|
|
|
|

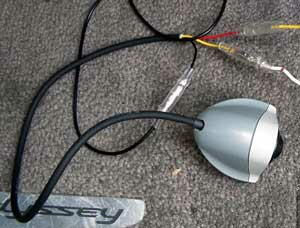

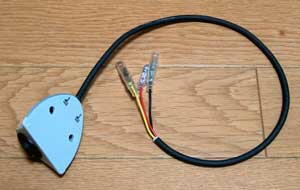

デイランプ用にＬＥＤランプ付きのスイッチ（写真）を用意しました。まずは配線ルートの確認です。このスイッチには３本の線が出ていますがそれぞれにギボシ端子を取り付け、以下の線と繋ぎます。
赤い線 ： ヒューズ電源から持ってきたプラス線
黄色の線 ： デイランプへと繋がる線
黒い線 ： アースポイントから持ってきたアース線
※上記接続方法はＯＮの時にスイッチのランプ点灯する接続方法です。赤い線と黄色の線を逆に接続すると常時スイッチのランプが点灯する接続方法になります。
※通常こういったスイッチをフォグランプ等消費電力が大きな電装品のスイッチとして使う時には黄色の端子をリレーのコントロール用として使うのですが、今回は消費電力が非常に小さいデイランプですので直接接続しました。
いずれの線もギボシ端子で繋いだ後は念のためビニールテープで接続箇所を巻いておきました。 |
|
|
|
|
|
|
|

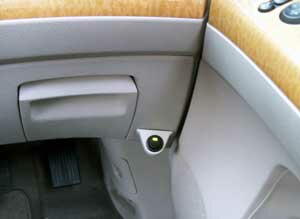

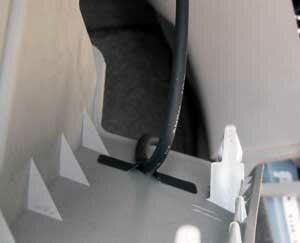

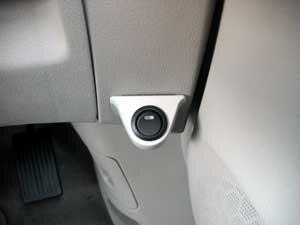

スイッチは小物入れ右横の写真１枚目の位置に設置しました。配線の終わったスイッチを両面テープで貼り付けただけです。スイッチの配線はフロアカバー裏に止めました（写真２枚目）。
最後に外していた内張り関連を全て元に戻して設置完了です（写真３枚目）。 |
|
|
|
|
|
|
|

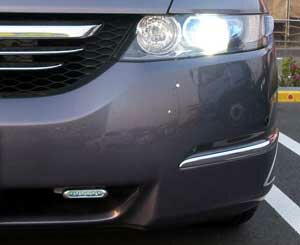

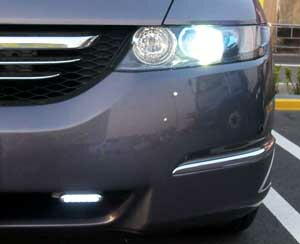

ヘッドライトＯＮの状態でスイッチをＯＮ、ＯＦＦしてみました。

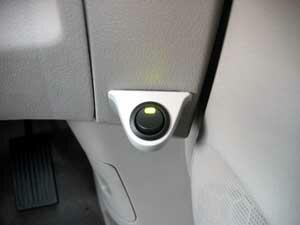

好きな時にＯＮ、ＯＦＦできるだけでなく、スイッチにランプがついているおかげでデイライトが点いていることが室内からでもよく分かってとてもいい感じです。 |
|
|
