Chapter Eight

第８話

やっとTiffSv.viとTiffRd.viの使用方法について書くところまで来た。
はじめに機能を簡単にまとめておこう。

TiffSv05.viは輝度グラフを８ビット画像ファイルとして保存するVIで、画像ファイルはモトローラバイトオーダーで非圧縮のTIFFファイルとして保存される。入力は入力ファイルパス、２次元配列、輝度グラフの属性節点で、出力は出力ファイルパスだ。

Fig. 1

TiffRd04.viは８ビット画像を輝度グラフに表示するVIで、画像ファイルはモトローラバイトオーダーで非圧縮のTIFFファイルとして保存されている必要がある。入力は入力ファイルパス、ルートパスで、出力は２次元配列と輝度グラフの属性節点だ。

Fig. 2

輝度グラフの属性節点に関しては両方のVIともにをきちんと接続しないと、わけの分からない画像になってしまうから注意が必要だ。この辺の事情は第６話でたっぷり書いたので必要なら読み返して欲しい。

Fig. 3

Fig. 4

ファイルサイズはTiffSv.viが331.9K、TiffRd.viが405.0Kとできるだけコンパクトにしたつもりだが、データサイズが大きいときLabVIEWのメモリが不足する事態となる危険がある。TiffSv.viは計算の最後に置かれることが多いため特に注意が必要だ。マンデルブローセットを探検していて600*600画素で計算させたとき、１時間かかってやっと計算が終わり、TiffSv.viが動き出してエラー！という経験がある。

Let's enjoy vi programing!

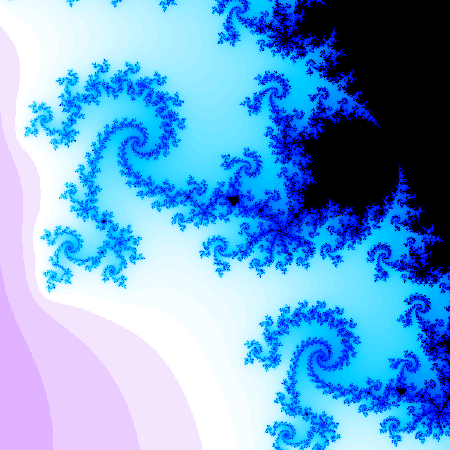

Fig. 5
LabVIEWで計算し、TiffSv.viで保存したマンデルブロー集合

See you!

Nigel Yamaguchi
