新座市での地上デジタル放送の受信について

地上デジタル放送が関東・近畿・中京の３大広域圏で、２００３年１２月１日よりＵＨＦ帯を使用して開始されました。

同じ周波数が、既存のＵＨＦ帯中継局で使用されているため、これらへの干渉を防ぐことから、本来の出力から大幅に減力し、１５方向
ある放射ビームの一部を使用して放送している。　出力が弱い上に、新座市方面の放射ビームは使われていないために、受信は不可能
と思われた。そのチャレンジのメモでである。　

*２００５．０８．１６にすべての放射アンテナに給電が開始され、送信アンテナの無指向性化が完了しました。
　これらによって、すべての放射ビームが使用され、Ｖゾーンと言われる不感地帯は解消されました。

参考、
http://www.d-pa.org/
http://www.arib.or.jp/
http://www.maspro.co.jp/digi_broad/faq.html#faq_3


＊既存のＵＨＦ帯中継局が地上デジタルと干渉しないようにすることを、アナアナ変換といいます。　具体的には、地上デジタルで
　使用するチャンネルを使用している、アナログ放送チャンネルを変更することをアナアナ変換と読んでいるわけです。
　関東広域で影響を受けるのは、埼玉児玉局、栃木宇都宮局である。

アナアナ変換が終了し、埼玉児玉中継局が２００５年８月５日、栃木宇都宮中継局が２００５年８月１０に
停波したことにより、地上デジタル放送のエリア拡大が実施されました。

総務省関東総合通信局・停波のお知らせ、
http://www.kanto-bt.go.jp/faq/digital/hyou/saitama/kodama.html
http://www.kanto-bt.go.jp/faq/digital/hyou/totigi/utsunomiya.html

２００５年８月１５日にＮＨＫ−Ｇの無指向性化とＮＨＫ−Ｇの増力。　４１０Ｗ→８２０Ｗ
２００５年８月１６日にＮＨＫ−Ｅとすべての民放の無指向性化とＭＸ−ＴＶの出力最大化。　７００Ｗ→３ＫＷ
これによりＶゾーンと言われる埼玉県方面の、不感地帯が解消される。

２００５年９月初旬にアンテナの共用化の解消。　アンテナの段数、３段→５段化。
２００５年９月中旬〜下旬、段階的増力。　１ＫＷ→２．５ＫＷ→５ＫＷ→１０ＫＷ。　の予定だったか、選挙期間になる為、
最大で一ヶ月程度遅れる可能性もある。　それは、アンテナの５段化工事ができないためである。増力に関しては、制御
コンソールからの指示で無停波で増力できるが、５段化に関しては、停波しないと工事ができないためである。

総務省関東総合通信局・地上デジタルエリア拡大のお知らせ、
http://www.kanto-bt.go.jp/if/press/p17/p1708/p170810.html

２００５年１０月３日、東京タワーからの、地上デジタル波が定格出力の１０ＫＷに増力されました。（ＭＸテレビは３ＫＷ）

関東広域 2006年版

チャンネル　放送局名　　　 　本来の送信出力　　放送開始時の送信出力　2005.9.22日までの送信出力　現在の送信出力
２８ｃｈ　　放送大学・東京　　　　５ｋＷ　　　　　＊＊＊＊　　　　　　　　＊＊＊＊＊　　　　２．５〜５ＫＷ
２７ｃｈ　　ＮＨＫ総合・東京　　１０ｋＷ　　　　　３００Ｗ　　　　　　　　２．５ＫＷ　　　　　　　１０ＫＷ
２６ｃｈ　　ＮＨＫ教育・東京　　１０ｋＷ　　　　　１５．５Ｗ　　　　　　　２．５ＫＷ　　　　　　　１０ＫＷ
２５ｃｈ　　日本テレビ　　　　　１０ｋＷ　　　　　１５．５Ｗ　　　　　　　２．５ＫＷ　　　　　　　１０ＫＷ
２４ｃｈ　　テレビ朝日　　　　　１０ｋＷ　　　　　１５．５Ｗ　　　　　　　２．５ＫＷ　　　　　　　１０ＫＷ
２３ｃｈ　　テレビ東京　　　　　１０ｋＷ　　　　　１５．５Ｗ　 　 　　　　２．５ＫＷ　　　　　　　１０ＫＷ
２２ｃｈ　　ＴＢＳ　　　　　　　１０ｋＷ　　　　　１５．５Ｗ　　　　　　　２．５ＫＷ　　　　　　　１０ＫＷ
２１ｃｈ　　フジテレビ　　　　　１０ｋＷ 　　　 　１５．５Ｗ　　　　　　　２．５ＫＷ　　　　　　　１０ＫＷ
２０ｃｈ　　東京ＭＸテレビ　　　　３ｋＷ　　　　　　　２９Ｗ　　　　　 　　　 ３ＫＷ　　　　　　　　３ＫＷ

受信機材構成

　・チューナー　　　　　　　松下　ＴＵ−ＭＨＤ５００
　・アンテナ　　　　　　　　マスプロ　ＬＳＬ３０
　・アンテナ地上高　　　　　約１２ｍ
　・ブースター　　　　　　　日立国際電気　ＤＳＷ３０
　・ブースターを通した後　　６分配
　・ケーブル長　　　　　　　Ｓ５ＣＦＢ　約２０ｍ

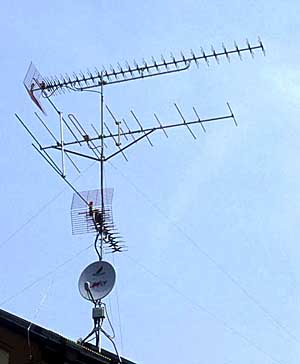

　　　　　受信アンテナ群
上段よりLSL30,112GK12,LSL14,BS/CSアンテナ


＊受信場所と東京タワーの間の障害物として、１Ｋｍ内にＪＲ武蔵野線の高架橋、さらに遠方に東京電力の送電線があるため
　に、通常のＶＨＦ波も弱く弱電界地域である。　武蔵野線の高架橋を越した向側であれば、電波も強いので、８／２５現在
　でも全局受信が可能であると予想される。



受信状況（晴天時）　２００４／８／２２　０４：００

Ch　　　　　　　　　　　　　　　　　　アンテナレベル　　Ｃ／Ｎ値　　　受信電力指標　　
２７ｃｈ　ＮＨＫ総合・東京　　○　　　　70　　　　　　　　35　　　　　　　88
２６ｃｈ　ＮＨＫ教育・東京　　×　　　　0〜19　　　　　測定不能　　　　測定不能
２５ｃｈ　日本テレビ　　　　　○　　　　41　　　　　　　　20　　　　　　　81
２４ｃｈ　テレビ朝日　　　　　○　　　　46　　　　　　　　23　　　　　　　81
２３ｃｈ　テレビ東京　　　　　△　　　　36　　　　　　　　17　　　　　　　78
２２ｃｈ　ＴＢＳ　　　　　　　○　　　　30　　　　　　　　14　　　　　　　80
２１ｃｈ　フジテレビ　　　　　△○　　　34　　　　　　　　17　　　　　　　80
２０ｃｈ　東京ＭＸテレビ　　　○　　　　53　　　　　　　　26　　　　　　　83



受信状況（晴天時）　２００４／８／２５　０３：３０
Ch　　　　　　　　　　　　　　　　　　アンテナレベル　　Ｃ／Ｎ値　　　受信電力指標　　
２７ｃｈ　ＮＨＫ総合・東京　　○　　　　68　　　　　　　　34　　　　　　　81
２６ｃｈ　ＮＨＫ教育・東京　　×　　　　0〜19　　　　　　　9　　　　　　　37
２５ｃｈ　日本テレビ　　　　　○　　　　41　　　　　　　　24　　　　　　　50
２４ｃｈ　テレビ朝日　　　　　○　　　　48　　　　　　　　23　　　　　　　81
２３ｃｈ　テレビ東京　　　　　○　　　　31　　　　　　　　15　　　　　　　39
２２ｃｈ　ＴＢＳ　　　　　　　○　　　　38　　　　　　　　19　　　　　　　40
２１ｃｈ　フジテレビ　　　　　○　　　　33　　　　　　　　17　　　　　　　63
２０ｃｈ　東京ＭＸテレビ　　　○　　　　49　　　　　　　　24　　　　　　　71

受信状況（晴天時）　２００４／８／３１　２３：３０以降と以前のレベルの比較
（アンテナの方向をＮＨＫ−Ｅと民放が良く映る方向に調整したので、ＮＨＫ−Ｇのレベルが下がっている）
Ch　　　　　　　　　　　　　　　　　　アンテナレベル　　Ｃ／Ｎ値　　　受信電力指標　　
２７ｃｈ　ＮＨＫ総合・東京　　○　　　　68→58　　　　　　34→28　　　　　81→80
２６ｃｈ　ＮＨＫ教育・東京　　○　　　　19→42　 　　　　　9→21　　　　　37→74
２５ｃｈ　日本テレビ　　　　　○　　　　41→49　　　　　　24→23　　　　　50→77
２４ｃｈ　テレビ朝日　　　　　○　　　　48→53　　　　　　23→26　　　　　81→77
２３ｃｈ　テレビ東京　　　　　○　　　　31→48　　　　　　15→23　　　　　39→77
２２ｃｈ　ＴＢＳ　　　　　　　○　　　　38→46　　　　　　19→23　　　　　40→75
２１ｃｈ　フジテレビ　　　　　○　　　　33→44　　　　　　17→21　　　　　63→77
２０ｃｈ　東京ＭＸテレビ　　　○　　　　49→50　　　　　　24→25　　　　　71→71


本日より、すべてのチャンネルが見られるようになった。

アンテナにＬＳＬ３０を使用しても、受信レベル的にはきつい状態です。当地より、さらに遠い、富士見市、大井町（ふじみ野）ではＬＳＬ２０
で完全受信できているので、当地の電波状態の悪さを感じます。今の状態は、さらに遠い、埼玉県川越市と同等レベルかと思います。

　　　　　　　　　　　　　　　　　　　雨天時の受信状態
　　　　　　　　　　　　　　　　　　　　　　　　　雨天時は、受信レベルが上昇します。

８月３１日夜（ＮＨＫ−Ｅ，民放増力後）の状況

２００４年８月３１日早朝に、ＮＨＫ−Ｅ，民放が放射パターンをそのままに、送信出力を上昇させた。　免許状によると、１５．５Ｗ，７００Ｗ，
１０ｋＷが許可されているが、今回の増力は、放射パターンを考慮したとしても、アンテナレベルから推測すると、ＮＨＫ−Ｇとさほど変わら
ないレベルであるので、７００Ｗではない可能性が高い。


２７ｃｈ　ＮＨＫ総合・東京 のアンテナレベルとＣ／Ｎ、受信電力指標

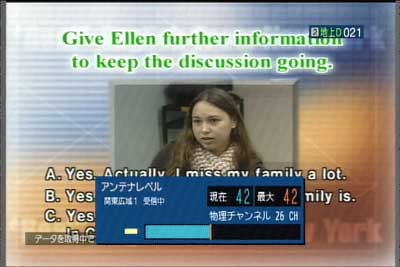

２６ｃｈ　ＮＨＫ教育・東京のアンテナレベルとＣ／Ｎ、受信電力指標

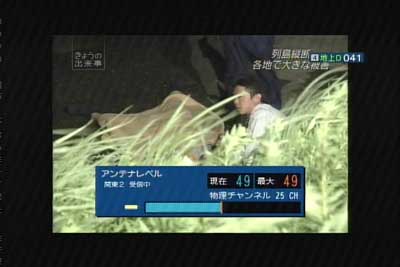

２５ｃｈ　日本テレビのアンテナレベルとＣ／Ｎ、受信電力指標

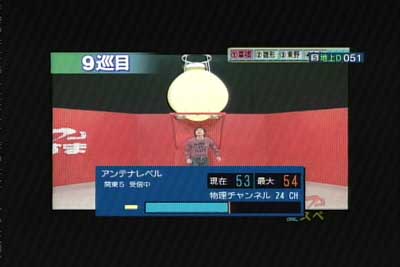

２４ｃｈ　テレビ朝日のアンテナレベルとＣ／Ｎ、受信電力指標




２２ｃｈ　ＴＢＳのアンテナレベルとＣ／Ｎ、受信電力指標

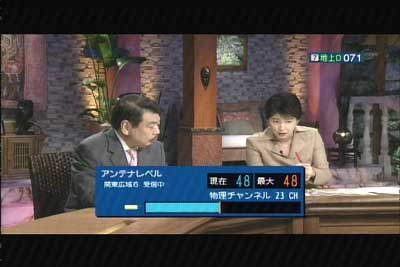

２３ｃｈ　テレビ東京のアンテナレベルとＣ／Ｎ、受信電力指標




２１ｃｈ　フジテレビのアンテナレベルとＣ／Ｎ、受信電力指標




２０ｃｈ　東京ＭＸテレビのアンテナレベルとＣ／Ｎ、受信電力指標

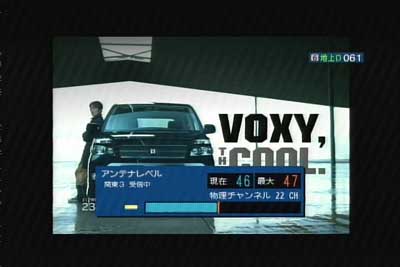

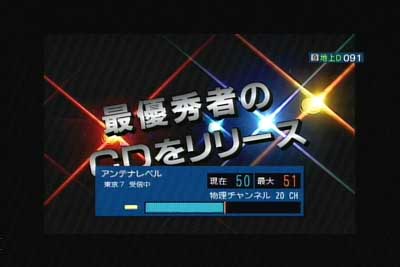

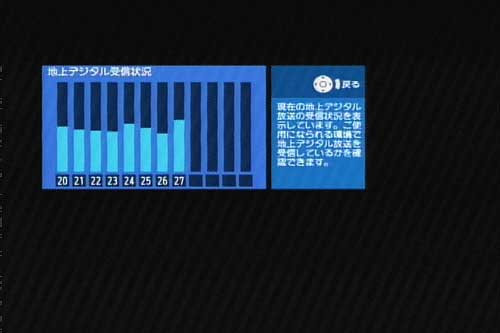

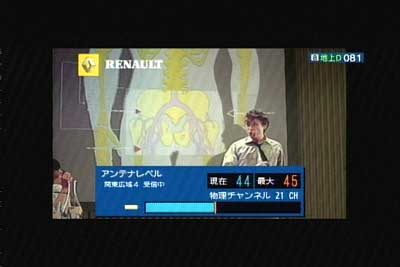

チャンネルごとの、受信レベル

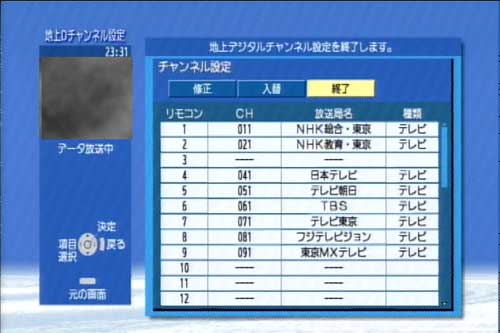

再スキャン後の　登録チャンネル一覧

受信状況（晴天時）　２００４／９／２２　２２：３０のレベルの比較
Ch　　　　　　　　　　　　　　　　　　アンテナレベル　　　　Ｃ／Ｎ値　　　　　　　受信電力指標　　
２７ｃｈ　ＮＨＫ総合・東京　　△　　　　68→58→41〜38　　　34→28→20〜18　　　　81→80→62〜51
２６ｃｈ　ＮＨＫ教育・東京　　△×　　　19→42→44〜20　 　　9→21→22〜10　　　　37→74→51〜40
２５ｃｈ　日本テレビ　　　　　○　　　　41→49→44　　　　　　24→23→21　　　　　50→77→60
２４ｃｈ　テレビ朝日　　　　　○　　　　48→53→49　　　　　　23→26→24　　　　　81→77→65
２３ｃｈ　テレビ東京　　　　　○　　　　31→48→38　　　　　　15→23→19　　　　　39→77→64
２２ｃｈ　ＴＢＳ　　　　　　　○　　　　38→46→42　　　　　　19→23→20　　　　　40→75→51
２１ｃｈ　フジテレビ　　　　　○　　　　33→44→42　　　　　　17→21→21　　　　　63→77→55
２０ｃｈ　東京ＭＸテレビ　　　○　　　　49→50→51　　　　　　24→25→26　　　　　71→71→72

９月１３日以降、レベルが下がった。　アンテナ方向微調整を行ったが、レベルアップはしなかった。　埼玉Ｖゾーンへの
絞り込みを行ったようである。

受信状況（雨天後）　２００４／９／２３　０２：４０のレベル
Ch　　　　　　　　　　　　　　　　　アンテナレベル　Ｃ／Ｎ値　　受信電力指標　　
２７ｃｈ　ＮＨＫ総合・東京　　○　　　　47　　　　　　23　　　　　70
２６ｃｈ　ＮＨＫ教育・東京　　○　　　　45　 　　　　 22　　　　　48
２５ｃｈ　日本テレビ　　　　　○　　　　48　　　　　　24　　　　　74
２４ｃｈ　テレビ朝日　　　　　○　　　　50　　　　　　25　　　　　65
２３ｃｈ　テレビ東京　　　　　○　　　　40　　　　　　20　　　　　70
２２ｃｈ　ＴＢＳ　　　　　　　○　　　　45　　　　　　23　　　　　61
２１ｃｈ　フジテレビ　　　　　○　　　　47　　　　　　23　　　　　74
２０ｃｈ　東京ＭＸテレビ　　　○　　　　58　　　　　　29　　　　　76

受信状況（雨天時）　２００４／０９／２９　２２：００のレベル
Ch　　　　　　　　　　　　　　　　　アンテナレベル　Ｃ／Ｎ値　　受信電力指標　　
２７ｃｈ　ＮＨＫ総合・東京　　○　　　　65　　　　　　33　　　　　84
２６ｃｈ　ＮＨＫ教育・東京　　×　　　　28　 　　　　 14　　　　　68
２５ｃｈ　日本テレビ　　　　　○　　　　62　　　　　　31　　　　　75
２４ｃｈ　テレビ朝日　　　　　○　　　　68　　　　　　34　　　　　74
２３ｃｈ　テレビ東京　　　　　○　　　　51　　　　　　25　　　　　74
２２ｃｈ　ＴＢＳ　　　　　　　○　　　　58　　　　　　29　　　　　72
２１ｃｈ　フジテレビ　　　　　○　　　　48　　　　　　24　　　　　74
２０ｃｈ　東京ＭＸテレビ　　　○　　　　66　　　　　　34　　　　　82

受信状況(晴時)　２００４／０９／３０　２２：２０のレベル
Ch　　　　　　　　　　　　　　　　　アンテナレベル　Ｃ／Ｎ値　　受信電力指標　　
２７ｃｈ　ＮＨＫ総合・東京　　○　　　　41　　　　　　20　　　　　69
２６ｃｈ　ＮＨＫ教育・東京　　○　　　　45　 　　　　 22　　　　　58
２５ｃｈ　日本テレビ　　　　　○　　　　48　　　　　　24　　　　　74
２４ｃｈ　テレビ朝日　　　　　○　　　　50　　　　　　25　　　　　68
２３ｃｈ　テレビ東京　　　　　○　　　　38　　　　　　17　　　　　70
２２ｃｈ　ＴＢＳ　　　　　　　○　　　　47　　　　　　23　　　　　66
２１ｃｈ　フジテレビ　　　　　○　　　　45　　　　　　22　　　　　74
２０ｃｈ　東京ＭＸテレビ　　　○　　　　54　　　　　　27　　　　　75

受信状況(晴時)　２００４／１０／０２　０８：１７のレベル
ＮＨＫ−Ｇにブロックノイズがっ発生するため、アンテナ方向を微調整した。
（９／３０の位置より、３〜５度前後東方向へビーム方向を変更）
Ch　　　　　　　　　　　　　　　　　アンテナレベル　Ｃ／Ｎ値　　受信電力指標　　
２７ｃｈ　ＮＨＫ総合・東京　　○　　　　49　　　　　　24　　　　　74
２６ｃｈ　ＮＨＫ教育・東京　　○　　　　47　 　　　　 24　　　　　66
２５ｃｈ　日本テレビ　　　　　○　　　　44　　　　　　22　　　　　72
２４ｃｈ　テレビ朝日　　　　　○　　　　47　　　　　　23　　　　　64
２３ｃｈ　テレビ東京　　　　　○　　　　36　　　　　　17　　　　　69
２２ｃｈ　ＴＢＳ　　　　　　　○　　　　42　　　　　　21　　　　　53
２１ｃｈ　フジテレビ　　　　　○　　　　46　　　　　　23　　　　　77
２０ｃｈ　東京ＭＸテレビ　　　○　　　　52　　　　　　25　　　　　72

２００５．０３．１１　追加

昨年１１月頃より、受信レベルが低下し、ほとんどの局が映らなくなった。　リーダー電子の地上・衛星デジタル測定機、ＬＦ９８５を
竹内さんのご厚意により使用することができたので、その結果を示します。

リーダー電子ＬＦ９８５での測定結果(写真部分)

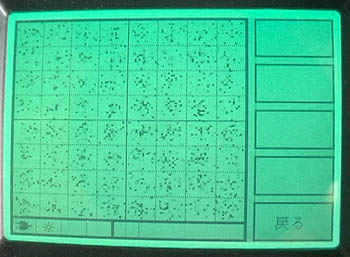

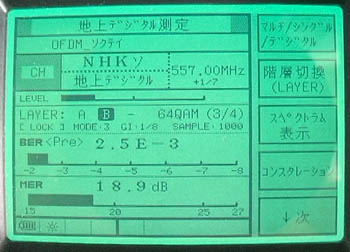

Ch　　　　　　　　　　　　　　　　　アンテナレベル　Ｃ／Ｎ値　　受信電力指標　　
２７ｃｈ　ＮＨＫ総合・東京　　○　　　　46　　　　　　23　　　　　71(TU-MHD500での値）

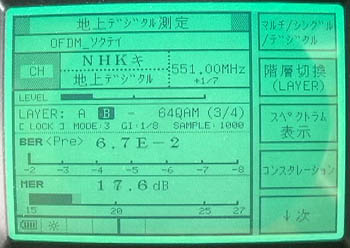

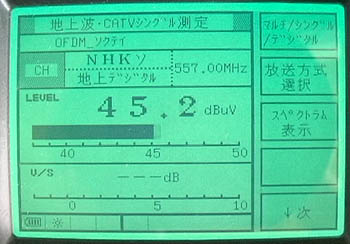

　　　　　エラーレート・マージン　　　　　　　　　　　　　　　　信号レベル

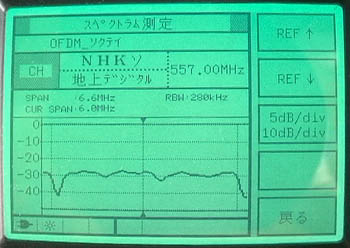

　　　　　スペクトラム　　　　　　　　　　　　　　　　　コンスタレーション

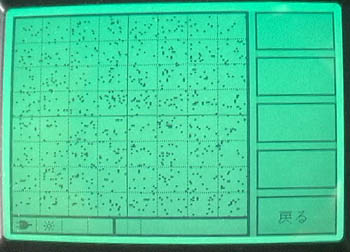

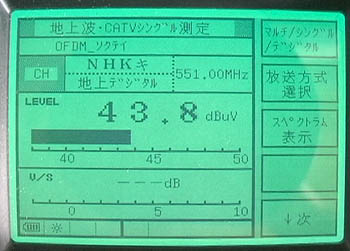

Ch　　　　　　　　　　　　　　　　　アンテナレベル　Ｃ／Ｎ値　　受信電力指標　　
２６ｃｈ　ＮＨＫ教育・東京　　○　　　　43　 　　　　 21　　　　　57(TU-MHD500での値）

　　　　　エラーレート・マージン　　　　　　　　　　　　　　　　信号レベル

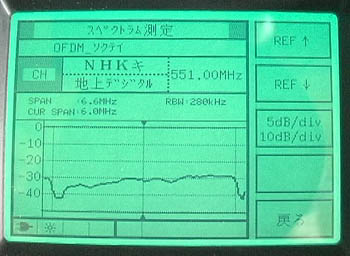

　　　　　スペクトラム　　　　　　　　　　　　　　　　　コンスタレーション

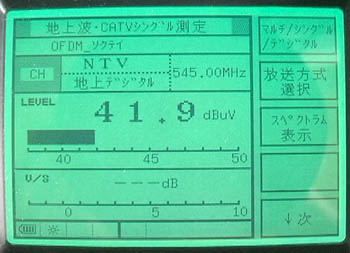

Ch　　　　　　　　　　　　　　　　　アンテナレベル　Ｃ／Ｎ値　　受信電力指標　　
２５ｃｈ　日本テレビ　　　　　×　　　　28　　　　　　14　　　　　41(TU-MHD500での値）

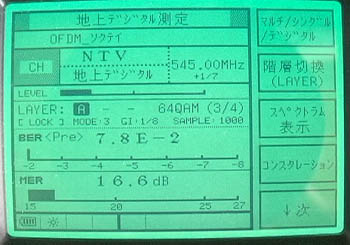

　　　　　エラーレート・マージン　　　　　　　　　　　　　　　　信号レベル

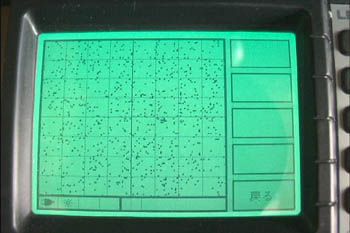

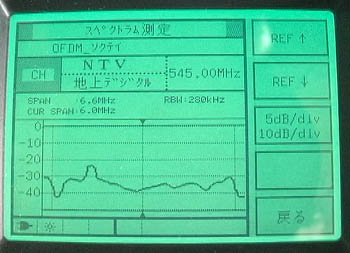

　　　　　スペクトラム　　　　　　　　　　　　　　　　　コンスタレーション




Ch　　　　　　　　　　　　　　　　　アンテナレベル　Ｃ／Ｎ値　　受信電力指標　　
２４ｃｈ　テレビ朝日　　　　　×　　　　34　　　　　　17　　　　　39(TU-MHD500での値）

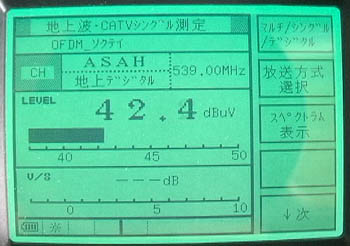

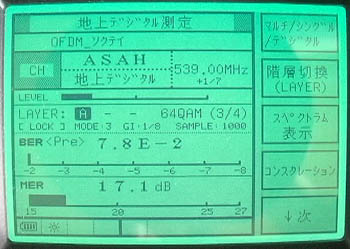

　　　　　エラーレート・マージン　　　　　　　　　　　　　　　　信号レベル

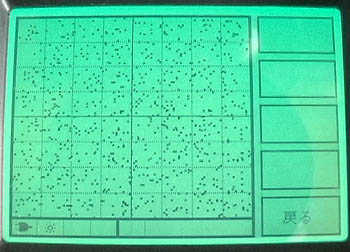

　　　　　スペクトラム　　　　　　　　　　　　　　　　　コンスタレーション

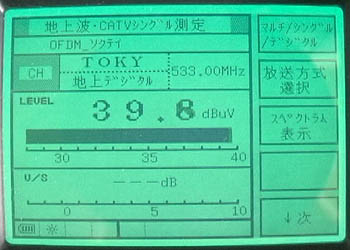

Ch　　　　　　　　　　　　　　　　　アンテナレベル　Ｃ／Ｎ値　　受信電力指標　　

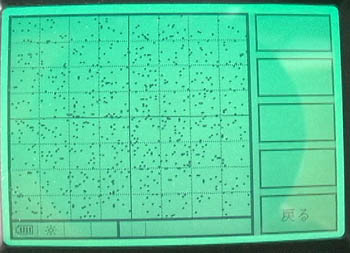

２３ｃｈ　テレビ東京　　　　　×　　　　20　　　　　　10　　　　　40(TU-MHD500での値）

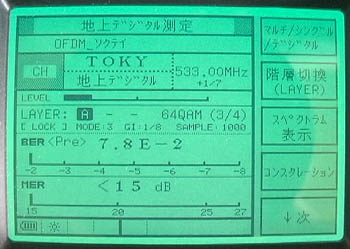

　　　　　エラーレート・マージン　　　　　　　　　　　　　　　　信号レベル

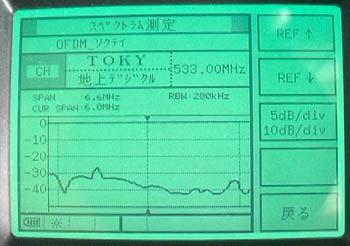

　　　　　スペクトラム　　　　　　　　　　　　　　　　　コンスタレーション

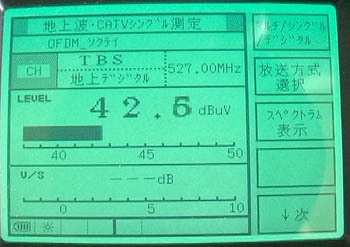

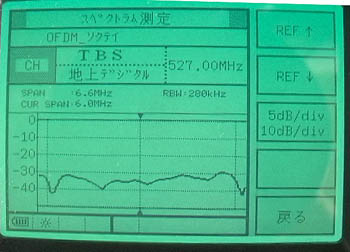

Ch　　　　　　　　　　　　　　　　　アンテナレベル　Ｃ／Ｎ値　　受信電力指標　　
２２ｃｈ　ＴＢＳ　　　　　　　×　　　　31　　　　　　16　　　　　39(TU-MHD500での値）

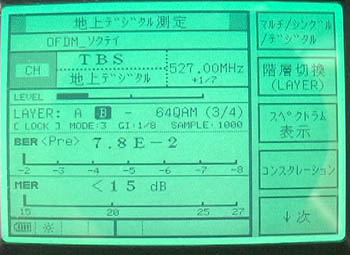

　　　　　エラーレート・マージン　　　　　　　　　　　　　　　　信号レベル

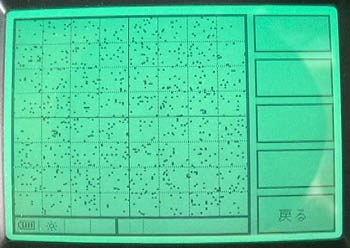

　　　　　スペクトラム　　　　　　　　　　　　　　　　　コンスタレーション

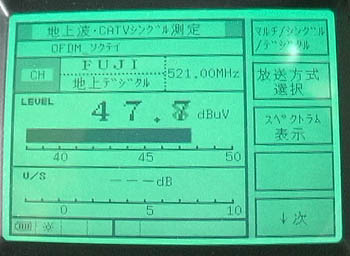

Ch　　　　　　　　　　　　　　　　　アンテナレベル　Ｃ／Ｎ値　　受信電力指標　　

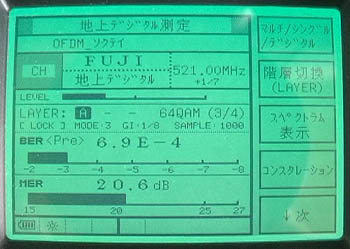

２１ｃｈ　フジテレビ　　　　　○　　　　43　　　　　　21　　　　　73(TU-MHD500での値）

　　　　　エラーレート・マージン　　　　　　　　　　　　　　　　信号レベル

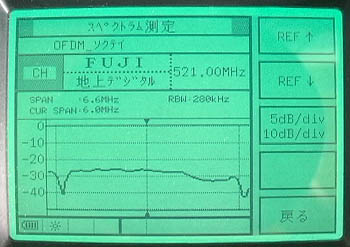

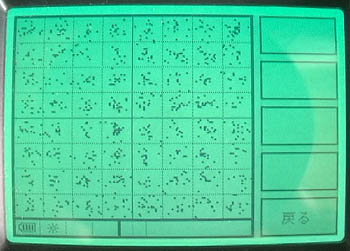

　　　　　スペクトラム　　　　　　　　　　　　　　　　　コンスタレーション

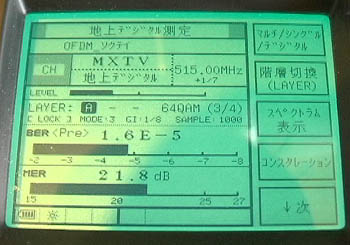

Ch　　　　　　　　　　　　　　　　　アンテナレベル　Ｃ／Ｎ値　　受信電力指標　　

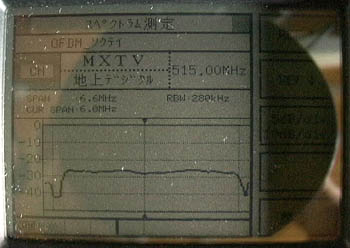

２０ｃｈ　東京ＭＸテレビ　　　○　　　　52　　　　　　26　　　　　74(TU-MHD500での値）

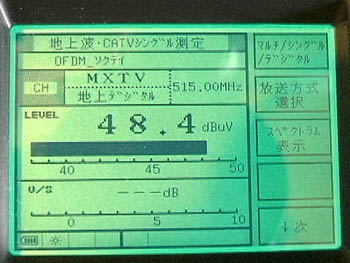

　　　　　エラーレート・マージン　　　　　　　　　　　　　　　　信号レベル

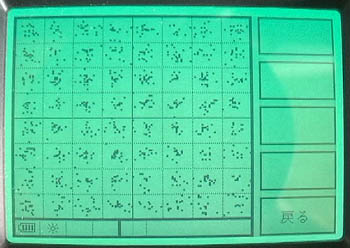

　　　　　スペクトラム　　　　　　　　　　　　　　　　　コンスタレーション

信号レベル（電界強度）であるが、地上デジタルの必要最低限信号レベルは６０ｄｂμＶ／ｍである。ブースターの出力部分
ではこの値を満たしているが、部屋の端子部分では、６分配後さらに２分配している信号が到達しているため、減衰が起き
４５ｄｂμＶ／ｍ前後になってしまっている。（ブースターの増幅限界値までゲインを上げているが、これが目一杯のレベルで
ある。もちろん、放送大学やＭＸＴＶの影響が無いことは確認済みである。）　

受信状態を改善するため分配器を通さず、ブースターからの出力をチューナーに直結してみたが、予想に反して、受信状態は
改善しなかった。

必要最低限のレベルが確保されているのに、受信できなかった理由として、ＬＦ９８５での観測結果からわかる通り、エラーレート
が異常に高いことが挙げられる。これは受信地点における、ノイズの影響や、マルチパスが多すぎる、マルチパスディレー時間が
長い等の理由から生じるものである。 これらは、スペクトラム波形の乱れ、BER,MERやコンスタレーションを見れば一目瞭然で、特
にコンスタレーションは本来それぞれの「ます内」で一つの点にならないといけないのですが、どのチャンネルを見ても、ばらばらで
あることからも、証明されます。
松下のＴＵ−ＭＨＤ５００は、現在市販されているチューナーの中ではもっとも性能が良いので、これで受信が難しいとなると、他の
機種や他社のチューナーでの受信は絶望的と思われます。


地上デジタルでは、受信電界強度をいくら上げても、、エラーレートが改善されない限り受信は不可能という結果になっています。
これは既存のアナログ放送とは、全く違うことになります。　良い点ばかり強調する日本政府ですが、意外に、受信難民が増える
かもしれませんね。

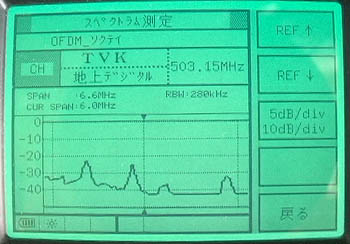

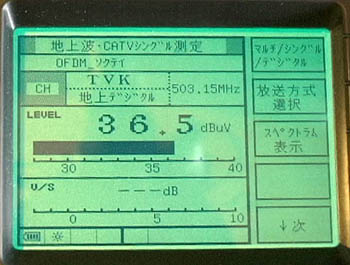

ＴＶＫがアナログでカラー受信できているので、ひょっとしたらデジタルも受信できるかなと思って、測定してみましたが、受信できま
せんでした。ＬＦ９８５での観測では信号レベルが３６．５ｄｂμＶ観測されていたので期待しましたが、実際はダメでした。

アナログだったら、ＯＫなのに、デジタルはやはり厳しいですね。

Ch　　　　　　　　　　　　　　　　　アンテナレベル　Ｃ／Ｎ値　　受信電力指標　　
１８ｃｈ　テレビ神奈川　　　×　　　　０　　　　　　０　　　　　０(TU-MHD500での値）

　　　　　　　　　信号レベル　　　　　　　　　　　　　　　　　　　　　　　　　　　　　スペクトラム

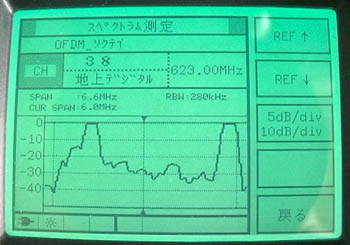

以下は地元テレビ埼玉３８Ｃｈアナログのスペアナ波形です。　これはアナログ波ですが、受信はたいへん良好です。

テレビ埼玉　３８Ｃｈ（アナログ）

　　　　　　　　　スペクトラム

受信状況(晴時)　２００５／０４／２１　２３：１０のレベル

Ch　　　　　　　　　　　　　　　　　アンテナレベル　　Ｃ／Ｎ値　　受信電力指標
２７ｃｈ　ＮＨＫ総合・東京　　○　　　　46→66　　　　　23→33　　　71→80
２６ｃｈ　ＮＨＫ教育・東京　　○　　　　43→41 　　　　 21→20　　　57→70
２５ｃｈ　日本テレビ　　　　　○　　　　28→52　　　　　14→26　　　41→76
２４ｃｈ　テレビ朝日　　　　　○　　　　34→52　　　　　17→26　　　39→72
２３ｃｈ　テレビ東京　　　　　○　　　　20→45　　　　　10→23　　　40→74
２２ｃｈ　ＴＢＳ　　　　　　　○　　　　31→51　　　　　16→25　　　39→71
２１ｃｈ　フジテレビ　　　　　○　　　　43→54　　　　　21→27　　　73→77
２０ｃｈ　東京ＭＸテレビ　　　○　　　　52→58　　　　　26→29　　　74→77

２００５年４月の第２週から、受信レベルが上昇しています。　アンテナの位置・方向を点検しましたが、特に動いた形跡は
ありません。　周辺２�qでも建物が建った等のこともありません。

受信状況(晴時)　２００５／０４／２４　０７：００のレベル

さらなる受信状態の改善を目指して、アンテナを回して見ましたが、大幅な変化はありませんでした。
多少ＮＨＫ−Ｅが改善した程度です。

Ch　　　　　　　　　　　　　　　　　アンテナレベル　　Ｃ／Ｎ値　　受信電力指標
２７ｃｈ　ＮＨＫ総合・東京　　○　　　　66→66　　　　　33→33　　　80→80
２６ｃｈ　ＮＨＫ教育・東京　　○　　　　41→44 　　　　 20→22　　　70→70
２５ｃｈ　日本テレビ　　　　　○　　　　52→52　　　　　26→26　　　76→76
２４ｃｈ　テレビ朝日　　　　　○　　　　52→52　　　　　26→26　　　72→72
２３ｃｈ　テレビ東京　　　　　○　　　　45→48　　　　　23→24　　　74→74
２２ｃｈ　ＴＢＳ　　　　　　　○　　　　51→51　　　　　25→25　　　71→71
２１ｃｈ　フジテレビ　　　　　○　　　　54→54　　　　　27→27　　　77→77
２０ｃｈ　東京ＭＸテレビ　　　○　　　　58→59　　　　　29→29　　　77→77

受信状況(晴時)　２００５／０６／１４　２１：５２のレベル

Ch　　　　　　　　　　　　　　　　　アンテナレベル　　Ｃ／Ｎ値　　受信電力指標
２７ｃｈ　ＮＨＫ総合・東京　　○　　　　66→72　　　　　33→35　　　80→81
２６ｃｈ　ＮＨＫ教育・東京　　○　　　　44→45 　　　　 22→23　　　70→70
２５ｃｈ　日本テレビ　　　　　○　　　　52→54　　　　　26→27　　　76→76
２４ｃｈ　テレビ朝日　　　　　○　　　　52→53　　　　　26→26　　　72→72
２３ｃｈ　テレビ東京　　　　　○　　　　48→48　　　　　24→24　　　74→74
２２ｃｈ　ＴＢＳ　　　　　　　○　　　　51→51　　　　　25→25　　　71→69
２１ｃｈ　フジテレビ　　　　　○　　　　54→52　　　　　27→26　　　77→76
２０ｃｈ　東京ＭＸテレビ　　　○　　　　59→59　　　　　29→29　　　77→76

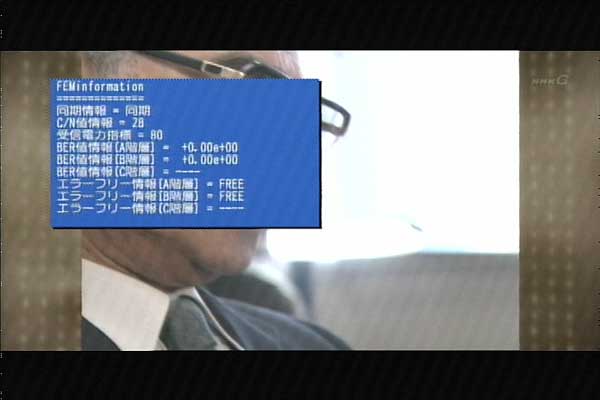

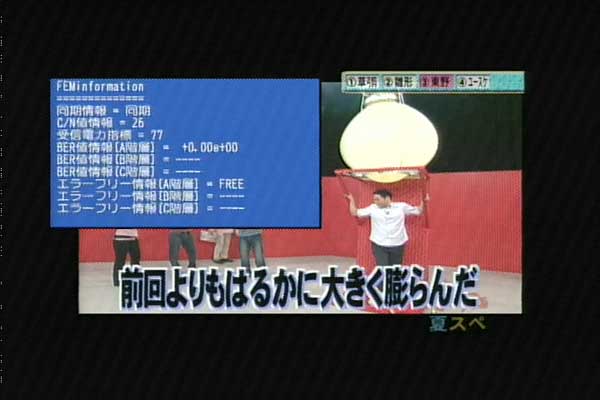

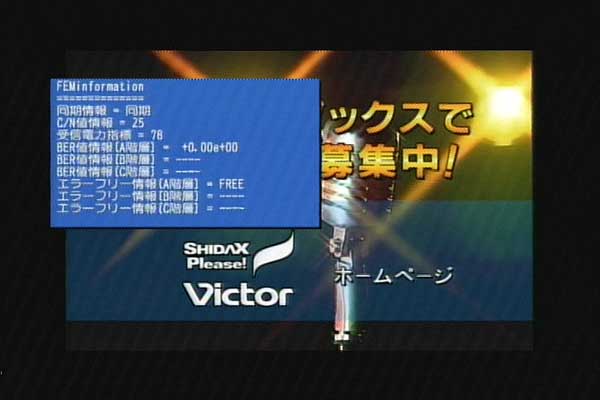

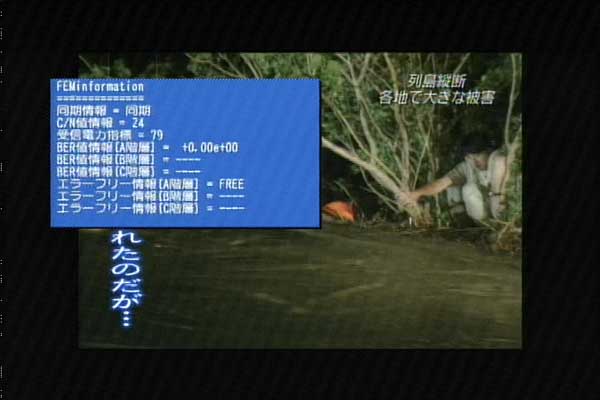

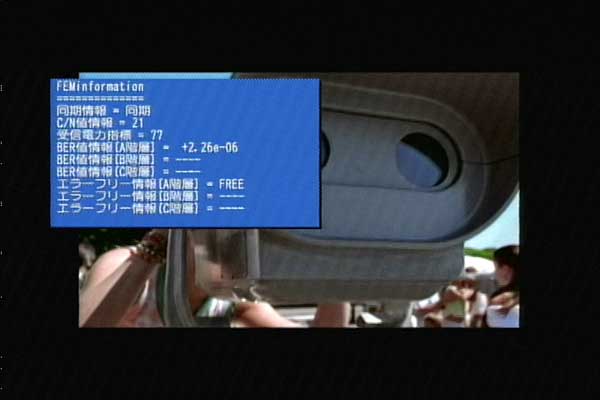

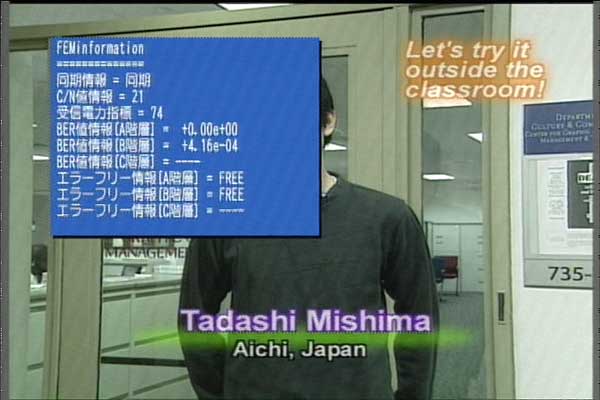

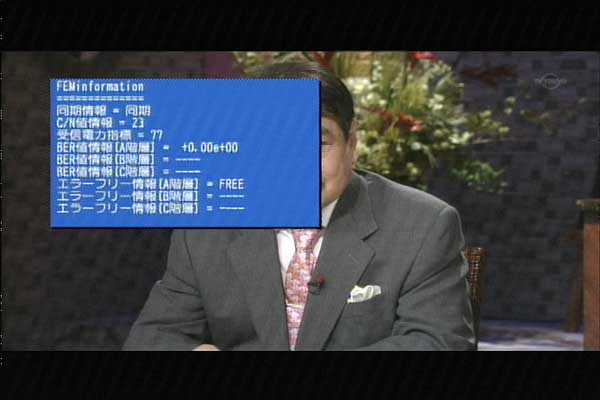

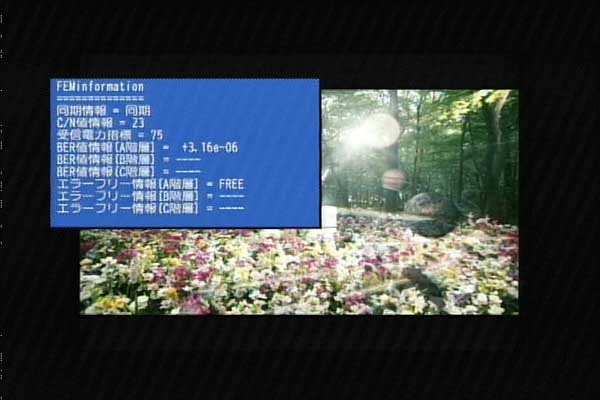

「BER値Ａ階層」はNHK-E,フジテレビ以外は、+0.00e+00で安定しています。「BER値Ｂ階層」は全局+0.00e+00です。
またエラーはＡ、Ｂ階層とも全局ＦＲＥＥです。

受信状況(雨天)　２００５／０７／９　１９：５８のレベル
雨が降るとレベルが上がります。

Ch　　　　　　　　　　　　　　　　　アンテナレベル　　Ｃ／Ｎ値　　受信電力指標
２７ｃｈ　ＮＨＫ総合・東京　　○　　　　84　　　　　　　　42　　　　　　84
２６ｃｈ　ＮＨＫ教育・東京　　○　　　　55 　　　　　　　 27　　　　　　75
２５ｃｈ　日本テレビ　　　　　○　　　　64　　　　　　　　27　　　　　　80
２４ｃｈ　テレビ朝日　　　　　○　　　　73　　　　　　　　36　　　　　　79
２３ｃｈ　テレビ東京　　　　　○　　　　60　　　　　　　　29　　　　　　79
２２ｃｈ　ＴＢＳ　　　　　　　○　　　　61　　　　　　　　31　　　　　　80
２１ｃｈ　フジテレビ　　　　　○　　　　61　　　　　　　　30　　　　　　80
２０ｃｈ　東京ＭＸテレビ　　　○　　　　69　　　　　　　　34　　　　　　　80

「BER値Ａ階層」は全局、+0.00e+00で安定しています。「BER値Ｂ階層」は全局+0.00e+00です。
またエラーはＡ、Ｂ階層とも全局ＦＲＥＥです。

受信状況(晴時)　２００５／０８／１５　０６：１５のレベル

Ch　　　　　　　　　　　　　　　　　アンテナレベル　　Ｃ／Ｎ値　　受信電力指標
２７ｃｈ　ＮＨＫ総合・東京　　○　　　　72→69　　　　　35→35　　　81→80
２６ｃｈ　ＮＨＫ教育・東京　　○　　　　45→40 　　　　 23→20　　　70→61
２５ｃｈ　日本テレビ　　　　　○　　　　54→57　　　　　27→28　　　76→74
２４ｃｈ　テレビ朝日　　　　　○　　　　53→53　　　　　26→26　　　72→70
２３ｃｈ　テレビ東京　　　　　○　　　　48→53　　　　　24→26　　　74→73
２２ｃｈ　ＴＢＳ　　　　　　　○　　　　51→48　　　　　25→24　　　69→65
２１ｃｈ　フジテレビ　　　　　○　　　　52→53　　　　　26→26　　　76→73
２０ｃｈ　東京ＭＸテレビ　　　○　　　　59→55　　　　　29→27　　　77→75

「BER値Ａ階層」はNHK-G,NHK-E以外は、+0.00e+00で安定しています。「BER値Ｂ階層」は全局+0.00e+00です。
またエラーはＡ、Ｂ階層とも全局ＦＲＥＥです。

ＮＨＫ関係のエラー発生、レベル低下が目立ちます。 ビーム変更、増力は衆議員議員選挙が予定されているため、
中止なのでしょうか？

受信状況(晴時)　２００５／０８／１６　０３：５７のレベル
　　　LSL30地上高１２ｍ＋33dbブースタ＋６分配＋２分配での値。
　　　　（　）内は、ＬＳＬ１４地上高９．５ｍ＋ブースタ無し＋ケーブル１２ｍ先での値。

Ch　　　　　　　　　　　　　　　　　アンテナレベル　　Ｃ／Ｎ値　　受信電力指標
２７ｃｈ　ＮＨＫ総合・東京　　○　　　　69→75(54)　　　35→37　　　80→81
２６ｃｈ　ＮＨＫ教育・東京　　○　　　　40→75(50) 　　 20→37　　　61→82
２５ｃｈ　日本テレビ　　　　　○　　　　57→85(62)　　　28→42　　　74→82
２４ｃｈ　テレビ朝日　　　　　○　　　　53→87(65)　　　26→43　　　70→84
２３ｃｈ　テレビ東京　　　　　○　　　　53→88(62)　　　26→44　　　73→85
２２ｃｈ　ＴＢＳ　　　　　　　○　　　　48→82(63)　　　24→41　　　65→83
２１ｃｈ　フジテレビ　　　　　○　　　　53→81(62)　　　26→41　　　73→82
２０ｃｈ　東京ＭＸテレビ　　　○　　　　55→77(50)　　　27→38　　　75→82

ＮＨＫ−Ｅと民放の無指向性化が完了したようで、安定して受信できます。　今後ＬＳＬ３０から、ＬＳＬ１４にアンテナを
変更し、安定受信可能になったら、ＬＳＬ３０は千葉テレビや群馬テレビの受信用に使用する予定です。

「BER値Ａ階層」は、+0.00e+00で安定しています。「BER値Ｂ階層」は全局+0.00e+00です。またエラーはＡ、Ｂ階層
とも全局ＦＲＥＥです。

ブースターの有無や分配の有無があるので一概には言えないが、ＬＳＬ３０とＬＳＬ１４とでは、アンテナレベル値には
１９〜２７の差があります。　これは受信レベルがぎりぎりの所では、重要になるものと思われます。

ＬＳＬ１４でも、アンテナレベル的には十分な値になってきました、このまま増力されれば、ＬＳＬ１４で十分実用になるも
のと思われます。

受信状況(晴時)　２００５／０８／２７　１０：２６のレベル
　　　LSL30地上高１２ｍ＋33dbブースタ＋６分配＋２分配での値。
　　　　＊千葉テレビは昨日の値。

Ch　　　　　　　　　　　　　　　　　アンテナレベル　　Ｃ／Ｎ値　　受信電力指標
３２ｃｈ　テレビ埼玉　　　　　？　　　　??→??　 　　??→??　　　??→??
３０ｃｈ　千葉テレビ　　　　　×　　　　xx→13〜17 　??→?　　　??→??
２７ｃｈ　ＮＨＫ総合・東京　　○　　　　75→72　　　　37→36　　　81→83
２６ｃｈ　ＮＨＫ教育・東京　　○　　　　75→80 　 　　37→40　　　82→84
２５ｃｈ　日本テレビ　　　　　○　　　　85→73　　　　42→36　　　82→81
２４ｃｈ　テレビ朝日　　　　　○　　　　87→78　　　　43→38　　　84→83
２３ｃｈ　テレビ東京　　　　　○　　　　88→84　　　　44→42　　　85→84
２２ｃｈ　ＴＢＳ　　　　　　　○　　　　82→77　　　　41→39　　　83→83
２１ｃｈ　フジテレビ　　　　　○　　　　81→75　　　　41→37　　　82→82
２０ｃｈ　東京ＭＸテレビ　　　○　　　　77→67　　　　38→33　　　80→81
１８ｃｈ　テレビ神奈川　　　　×　 　　　0→0　　　　　0→0　　　　0→0

８月２７日早朝、ＮＨＫ−ＧとＥの５段化が完了したようで、ＮＨＫ−Ｅが上昇しました。「BER値Ａ階層」は、+0.00e+00で
安定しています。「BER値Ｂ階層」は全局+0.00e+00です。またエラーはＡ、Ｂ階層とも全局ＦＲＥＥです。

千葉テレビ、テレビ神奈川はアナログでは、ノイズが混じりながらもカラーで安定受信ＯＫですが、デシタルだと、受信
できるか、不安になってきました。

受信状況(晴時)　２００５／０８／２９　早朝のレベル
　　　LSL30地上高１２ｍ＋33dbブースタ＋６分配＋２分配での値。
　　　　＊千葉テレビは以前の値。

Ch　　　　　　　　　　　　　　　　　アンテナレベル　　Ｃ／Ｎ値　　受信電力指標
３２ｃｈ　テレビ埼玉　　　　　？　　　　??→??　 　　??→??　　　??→??
３０ｃｈ　千葉テレビ　　　　　×　　　　xx→13〜17 　??→?　　　??→??
２７ｃｈ　ＮＨＫ総合・東京　　○　　　　72→76　　　　36→38　　　83→84
２６ｃｈ　ＮＨＫ教育・東京　　○　　　　80→85 　 　　40→42　　　84→85
２５ｃｈ　日本テレビ　　　　　○　　　　73→80　　　　36→39　　　81→84
２４ｃｈ　テレビ朝日　　　　　○　　　　78→85　　　　38→43　　　83→85
２３ｃｈ　テレビ東京　　　　　○　　　　84→88　　　　42→44　　　84→87
２２ｃｈ　ＴＢＳ　　　　　　　○　　　　77→83　　　　39→41　　　83→85
２１ｃｈ　フジテレビ　　　　　○　　　　75→81　　　　37→41　　　82→85
２０ｃｈ　東京ＭＸテレビ　　　○　　　　67→67　　　　33→33　　　81→83
１８ｃｈ　テレビ神奈川　　　　×　 　　　0→0　　　　　0→0　　　　0→0

８月２９日早朝、受信レベルが上昇しました。

受信状況(晴時)　２００５／０９／１７　１１：４９のレベル
　　　LSL30地上高１２ｍ＋33dbブースタ＋６分配＋２分配での値。
　　　　＊千葉テレビは以前の値。
　　　　 ＊テレビ埼玉は昨日の値。
Ch　　　　　　　　　　　　　　　　　アンテナレベル　　Ｃ／Ｎ値　　受信電力指標
３２ｃｈ　テレビ埼玉　　　　　×　　　　00→37　 　　??→??　　　??→??
３０ｃｈ　千葉テレビ　　　　　×　　　　xx→13〜17 　??→?　　　??→??
２７ｃｈ　ＮＨＫ総合・東京　　○　　　　76→72　　　　38→36　　　84→86
２６ｃｈ　ＮＨＫ教育・東京　　○　　　　85→77 　 　　42→38　　　85→86
２５ｃｈ　日本テレビ　　　　　○　　　　80→74　　　　39→36　　　84→86
２４ｃｈ　テレビ朝日　　　　　○　　　　86→85　　　　42→42　　　88→88
２３ｃｈ　テレビ東京　　　　　○　　　　88→92　　　　44→47　　　87→91
２２ｃｈ　ＴＢＳ　　　　　　　○　　　　83→79　　　　41→39　　　85→88
２１ｃｈ　フジテレビ　　　　　○　　　　81→78　　　　41→39　　　85→87
２０ｃｈ　東京ＭＸテレビ　　　○　　　　67→63　　　　33→31　　　83→81
１８ｃｈ　テレビ神奈川　　　　×　 　　　0→0　　　　　0→0　　　　0→0

受信状況(晴時)　２００５／０９／１８　０７：００のレベル
　　　LSL30地上高１２ｍ＋33dbブースタ＋６分配＋２分配での値。
　　　　＊千葉テレビは以前の値。
　　　　 ＊テレビ埼玉は以前の値。
Ch　　　　　　　　　　　　　　　　　アンテナレベル　　Ｃ／Ｎ値　　受信電力指標
３２ｃｈ　テレビ埼玉　　　　　×　　　　00→37　 　　??→??　　　??→??
３０ｃｈ　千葉テレビ　　　　　×　　　　xx→13〜17 　??→?　　　??→??
２７ｃｈ　ＮＨＫ総合・東京　　○　　　　72→74　　　　36→36　　　86→86
２６ｃｈ　ＮＨＫ教育・東京　　○　　　　77→82 　 　　38→41　　　86→87
２５ｃｈ　日本テレビ　　　　　○　　　　74→77　　　　36→38　　　86→87
２４ｃｈ　テレビ朝日　　　　　○　　　　85→88　　　　42→43　　　88→89
２３ｃｈ　テレビ東京　　　　　○　　　　92→94　　　　47→47　　　91→91
２２ｃｈ　ＴＢＳ　　　　　　　○　　　　79→82　　　　39→41　　　88→88
２１ｃｈ　フジテレビ　　　　　○　　　　78→78　　　　39→39　　　87→87
２０ｃｈ　東京ＭＸテレビ　　　○　　　　63→64　　　　31→32　　　81→82
１８ｃｈ　テレビ神奈川　　　　×　 　　　0→0　　　　　0→0　　　　0→0

受信状況(雨天時)　２００５／０９／２４　２１：００のレベル
　　　LSL30地上高１２ｍ＋33dbブースタ＋６分配＋２分配での値。
　　　　＊千葉テレビは以前の値。
　　　　 ＊テレビ埼玉はLSL14のブースター無しの値。
Ch　　　　　　　　　　　　　　　　　アンテナレベル　　Ｃ／Ｎ値　　受信電力指標
３２ｃｈ　テレビ埼玉　　　　　×　　　　37→81　 　　??→??　　　??→??
３０ｃｈ　千葉テレビ　　　　　×　　　　xx→13〜17 　??→?　　　??→??
２７ｃｈ　ＮＨＫ総合・東京　　○　　　　74→99　　　 36→50　　　86→92
２６ｃｈ　ＮＨＫ教育・東京　　○　　　　82→100 　 　41→50　　　87→94
２５ｃｈ　日本テレビ　　　　　○　　　　77→100　　　38→50　　　87→94
２４ｃｈ　テレビ朝日　　　　　○　　　　88→100　　　43→50　　　89→95
２３ｃｈ　テレビ東京　　　　　○　　　　94→100　　　47→50　　　91→97
２２ｃｈ　ＴＢＳ　　　　　　　○　　　　82→99　　　 41→50　　　88→93
２１ｃｈ　フジテレビ　　　　　○　　　　78→97　　　 39→49　　　87→92
２０ｃｈ　東京ＭＸテレビ　　　○　　　　64→70　　　 32→35　　　82→84
１８ｃｈ　テレビ神奈川　　　　×　 　　　0→0　　　　　0→0　　　　0→0

雨天時はアンテナレベルが、６前後上昇します。　雨天時レベルから６を引いても、９月２３日以前より
レベルが上昇していますから、２．５→５Ｋｗに出力アップしたと推測します。

受信状況(晴時)　２００５／１０／０３　２０：４０のレベル
　　　LSL30地上高１２ｍ＋33dbブースタ＋６分配＋２分配での値。
　　　　＊千葉テレビは以前の値。
　　　　 ＊テレビ埼玉は以前の値。
Ch　　　　　　　　　　　　　　　　　アンテナレベル　　Ｃ／Ｎ値　　受信電力指標
３２ｃｈ　テレビ埼玉　　　　　×　　　　00→37　 　　??→??　　　??→??
３０ｃｈ　千葉テレビ　　　　　×　　　　xx→13〜17 　??→?　　　??→??
２７ｃｈ　ＮＨＫ総合・東京　　○　　　　74→81　　　　36→40　　　86→89
２６ｃｈ　ＮＨＫ教育・東京　　○　　　　77→85 　 　　41→42　　　87→91
２５ｃｈ　日本テレビ　　　　　○　　　　77→80　　　　38→40　　　87→90
２４ｃｈ　テレビ朝日　　　　　○　　　　88→91　　　　43→46　　　89→92
２３ｃｈ　テレビ東京　　　　　○　　　　94→99　　　　47→50　　　91→95
２２ｃｈ　ＴＢＳ　　　　　　　○　　　　82→88　　　　41→44　　　88→91
２１ｃｈ　フジテレビ　　　　　○　　　　78→87　　　　39→44　　　87→91
２０ｃｈ　東京ＭＸテレビ　　　○　　　　64→61　　　　32→30　　　82→81
１８ｃｈ　テレビ神奈川　　　　×　 　　　0→0　　　　　0→0　　　　0→0

本日１０ＫＷのフルパワーに増力されたようです。アンテナレベルと受信電力指標がアップしています。
６分配＋２分配をやめると、１２〜１６程度アンテナレベルが上昇します。分配をやめれば、ＭＡＸ値の９９になる
でしょう。　従って、分配を行わなければ、ＬＳＬ１４でも、アンテナレベルは９９になると思われます。

受信状況(晴時)　２００５／１１／２６　０８：３０のレベル
　　　LSL30地上高１２ｍ＋33dbブースタ＋６分配＋２分配での値

テレビ埼玉にＴＳ信号が乗り、テストパターンが放映されています。
ＬＳＬ３０でアンテナは完全に真横向きですが、高レベルで受信できています。
ＬＳＬ１４のＴＶＳ向きではレベル１００で、過入力気味です。





Ch　　　　　　　　　　　　　　　　　アンテナレベル　　Ｃ／Ｎ値　　受信電力指標
３２ｃｈ　テレビ埼玉　　　　　○　　　　37→51　 　　??→25　　　??→84
３０ｃｈ　千葉テレビ　　　　　×　　　　xx→13〜17 　??→?　　　??→??
２８ｃｈ　放送大学（東京）　　×　　　　12
２７ｃｈ　ＮＨＫ総合・東京　　○　　　　81→65　　　　40→31　　　89→87
２６ｃｈ　ＮＨＫ教育・東京　　○　　　　85→49 　 　　42→24　　　91→84
２５ｃｈ　日本テレビ　　　　　○　　　　80→42　　　　40→21　　　90→83
２４ｃｈ　テレビ朝日　　　　　○　　　　91→61　　　　46→30　　　92→87
２３ｃｈ　テレビ東京　　　　　○　　　　99→76　　　　50→38　　　95→91
２２ｃｈ　ＴＢＳ　　　　　　　○　　　　88→73　　　　44→36　　　91→89
２１ｃｈ　フジテレビ　　　　　○　　　　87→78　　　　44→40　　　91→91
２０ｃｈ　東京ＭＸテレビ　　　○　　　　61→58　　　　30→29　　　81→80
１８ｃｈ　テレビ神奈川　　　　×　 　　　0→0　　　　　0→0　　　　0→0

過去のデーター
１９ｃｈ　群馬テレビ　　　　　　　×　 　　　0
３３ｃｈ　日本テレビ（前橋）　　　×　　　　10〜25
３４ｃｈ　日本テレビ（宇都宮）　　×　　　　 0〜20
３５ｃｈ　フジテレビ（宇都宮）　　×　　　　 0〜22
３６ｃｈ　ＴＢＳ（前橋）　　　　　×　　　　11〜25
３７ｃｈ　ＮＨＫ−Ｇ（前橋）　　　×　　　　 9〜20

受信状況(晴時)　２００５／１２／１７　１１：１０のレベル

LSL30地上高１２ｍ＋33dbブースタ＋６分配＋２分配での値

Ch　　　　　　　　　　　　　　　　　アンテナレベル　　Ｃ／Ｎ値　　受信電力指標
３２ｃｈ　テレビ埼玉　　　　　○　　　　37→51　 　　??→25　　　??→84
３０ｃｈ　千葉テレビ　　　　　×　　13〜17→46 　　　??→?　　　 ??→??
２８ｃｈ　放送大学（東京）　　×　　　　12→21
２７ｃｈ　ＮＨＫ総合・東京　　○　　　　65→63　　　　31→30　　　87→86
２６ｃｈ　ＮＨＫ教育・東京　　○　　　　49→47 　 　　24→24　　　84→84
２５ｃｈ　日本テレビ　　　　　○　　　　42→32　　　　21→16　　　83→82
２４ｃｈ　テレビ朝日　　　　　○　　　　61→57　　　　30→28　　　87→87
２３ｃｈ　テレビ東京　　　　　○　　　　76→77　　　　38→38　　　91→91
２２ｃｈ　ＴＢＳ　　　　　　　○　　　　73→68　　　　36→34　　　89→89
２１ｃｈ　フジテレビ　　　　　○　　　　78→74　　　　40→36　　　91→90
２０ｃｈ　東京ＭＸテレビ　　　○　　　　58→56　　　　29→28　　　81→79
１８ｃｈ　テレビ神奈川　　　　×　 　　　0→0　　　　　0→0　　　　0→0


１９ｃｈ　群馬テレビ　　　　　　　×　 　　　0→23
３３ｃｈ　日本テレビ（前橋）　　　×　　　　10〜25→17
３４ｃｈ　日本テレビ（宇都宮）　　×　　　　 0〜20→0
３５ｃｈ　フジテレビ（宇都宮）　　×　　　　 0〜22→0
３６ｃｈ　ＴＢＳ（前橋）　　　　　×　　　　11〜25→17
３７ｃｈ　ＮＨＫ−Ｇ（前橋）　　　×　　　　 9〜20→14
３９ｃｈ　　　　　　　　　　　　　×　　　　 12
４２ｃｈ　　　　　　　　　　　　　×　　　　 2
４３ｃｈ　　　　　　　　　　　　　×　　　　 9
４５ｃｈ　　　　　　　　　　　　　×　　　　 11

受信状況(晴時)　２００６／１／２６　２３：１０のレベル

LSL30地上高１２ｍ＋33dbブースタ＋６分配＋２分配での千葉テレビ

Ch　　　　　　　　　　　　　　　　　アンテナレベル　　Ｃ／Ｎ値　　受信電力指標

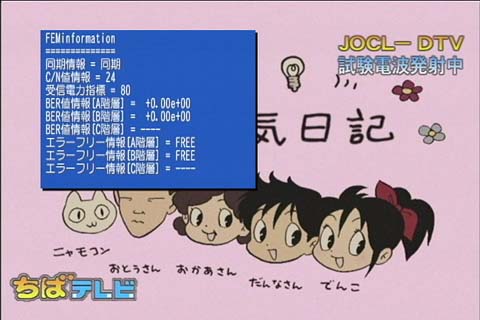

３０ｃｈ　千葉テレビ　　　　　○　　　　46→50 　　　　　24　　　 　79

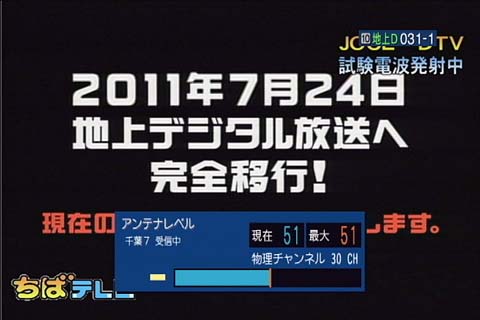

受信状況(晴時)　２００６／０３／１２

いつの間に、千葉テレビにＩＤが乗り、チャンネル登録ができました。

ＣＨは、０３１−１　　リモコン上の割り当ては、１０になりました。



受信状況




アンテナレベル




受信電力指標など


東京タワーからの受信状態が悪い件ですが、どうやら東京ミッドタウンの建設によって、
陰になっているようで、日本テレビやＮＨＫ−Ｅ等がブロックノイズ発生、時々受信不可能
になります。　それより遠く、送信出力が低い、かつ　アンテナの向きもずれている
千葉テレビの方が、強力に安定して受信できています。

東京ミッドタウンの高層階建設完了時より受信状態が悪くなっていること、千葉テレビの
受信状態から考えても、東京ミッドタウン側は、遮蔽障害をを認めるべきでしょう。
また補償も開始すべきです。　日本テレビの技術の方とお話しましたが、かなり広範囲に
遮蔽障害が発生しているとのこと、東京タワーからのデジタル波の送信は失敗と言える
でしょう。、

受信状況(晴時)　２００６／１１／２３　１：１５のレベル

LSL30地上高１２ｍ＋33dbブースタ＋６分配＋２分配での値

Ch　　　　　　　　　　　　　　　　　アンテナレベル　　Ｃ／Ｎ値　　受信電力指標
３２ｃｈ　テレビ埼玉　　　　　○　　　　51→51　 　　25→25　　　84→86
３０ｃｈ　千葉テレビ　　　　　○　　　　48→45　　　　24→23　　 80→78
２８ｃｈ　放送大学（東京）　　△　　　　21→18〜44　　?→9〜22　　 ?→86
２７ｃｈ　ＮＨＫ総合・東京　　○　　　　63→51　　　　30→25　　　86→87
２６ｃｈ　ＮＨＫ教育・東京　　○　　　　47→64 　 　　24→32　　　84→88
２５ｃｈ　日本テレビ　　　　　○　　　　32→74　　　　16→37　　　82→90
２４ｃｈ　テレビ朝日　　　　　○　　　　57→66　　　　28→33　　　87→90
２３ｃｈ　テレビ東京　　　　　○　　　　77→84　　　　38→43　　　91→94
２２ｃｈ　ＴＢＳ　　　　　　　○　　　　68→80　　　　34→40　　　89→93
２１ｃｈ　フジテレビ　　　　　○　　　　77→87　　　　36→43　　　90→93
２０ｃｈ　東京ＭＸテレビ　　　○　　　　56→66　　　　28→33　　　79→83
１８ｃｈ　テレビ神奈川　　　　×　 　　　0→0　　　　　0→0　　　　0→0

放送大学が試験放送を開始し、この２、３日で受信できるるようになりましたが、不安定です。
ＮＨＫ−Gの電波が強いときは、放送大学が×で、NHK-Gの電波が弱いときは放送大学は○で、とても不安定です。

受信状況(晴時)　２００７／１２／２４のレベル

　冬季に入ると、全チャンネルレベルが１５〜２０下がります。（原因不明だが、東京ミッド
　タウン建設後からレベル低下が始まっている。ミッドタウン側は、対策世帯の拡大をおそれて
　影響は無いと逃げている。　夏期に入ると、ミッドタウンの膨張より、東京タワーの膨張の方が
　大きいと考えられ、タワー高さが高くなるのと東電の送電線が垂れ下がるため遮蔽の影響が減り受信
　レベルが上昇する考えられる。）

LSL30地上高１２ｍ＋33dbブースタ＋６分配＋２分配での値

Ch　　　　　　　　　　　　　　　　　アンテナレベル　　Ｃ／Ｎ値　　受信電力指標
３２ｃｈ　テレビ埼玉　　　　　○　　　　51→58　 　　25→29　　　86→86
３０ｃｈ　千葉テレビ　　　　　○　　　　45→47　　　　23→24　　 78→78
２８ｃｈ　放送大学（東京）　　○　　　　　→42　　　　　→22　　　86→83
２７ｃｈ　ＮＨＫ総合・東京　　○　　　　51→63　　　　25→31　　　87→86
２６ｃｈ　ＮＨＫ教育・東京　　○　　　　64→49 　 　　32→26　　　88→85
２５ｃｈ　日本テレビ　　　　　○　　　　74→45　　　　37→22　　　90→84
２４ｃｈ　テレビ朝日　　　　　○　　　　66→64　　　　33→33　　　90→88
２３ｃｈ　テレビ東京　　　　　○　　　　84→66　　　　43→33　　　94→89
２２ｃｈ　ＴＢＳ　　　　　　　○　　　　80→63　　　　40→29　　　93→89
２１ｃｈ　フジテレビ　　　　　○　　　　87→61　　　　43→30　　　93→88
２０ｃｈ　東京ＭＸテレビ　　　○　　　　66→52　　　　33→26　　　83→79
１８ｃｈ　テレビ神奈川　　　　×　 　　　0→0　　　　　0→0　　　　0→0

ニュース
新東京タワー株式会社と在京テレビ各社（NHKと民放キー局5社） は２００７年１２月１１日、新東京タワーの利用契約を
締結したと発表しました。これにより、地上デジタル放送に完全に移行した２０１１年７月以後は、新東京タワーからデジタル
波が送信されることになります。

新東京タワーはタワー高さ６１０ｍと東京タワー３３３ｍの約２倍の高さがあり、現在の難視聴地域の減少に寄与するものと
考えられますが、送信場所が変更されるために、新たな難視聴地域が発生する可能性もあります。

総務省はこの難視聴の発生に関して国は関与しないのだから、民間テレビ局できちんと対処せよとの要請も出しました。　
国策でありながら、国は、逃げている感じがしますね。　薬害エイズ、薬害肝炎の発生は完全に官僚の責任ですが、国は、
自分たちに責任がかからぬように必死ですね。　官僚の解体、国会勢力の変更（きちんと選挙に行きましょう）も必要と思います。

以下に、総務省からの要請を記します。

以上引用終わり

受信状況(晴時)　２０１０／１０月のＬＳＬ１４を群馬方面に向けた時のレベル
Ch　　　　　　　　　　　　　　　　　アンテナレベル　　Ｃ／Ｎ値　　受信電力指標
１９ｃｈ　群馬テレビ　　　　　○　　　　　６０　　　　調査中　　　　　調査中


LSL30とLSL14からの信号を混合するため、１９Chのみ通すノッチフィルターを購入し、受信系を改善する予定です。

地上デジタルなどの話題は掲示板に
