1.8Mhz（1.9Mhz） に出たい 最近７Mhzに無理やり乗せていた3.5Mhzも調子悪い
そこで エンドフェッド アンテナ製作すべくコイルから製作することに
I want to go to 1.8Mhz (1.9Mhz). The 3.5Mhz that I had been forcibly putting
on 7Mhz recently is also out of order
So he decided to make it from a coil to make an end-fed antenna.
EFHWの考察

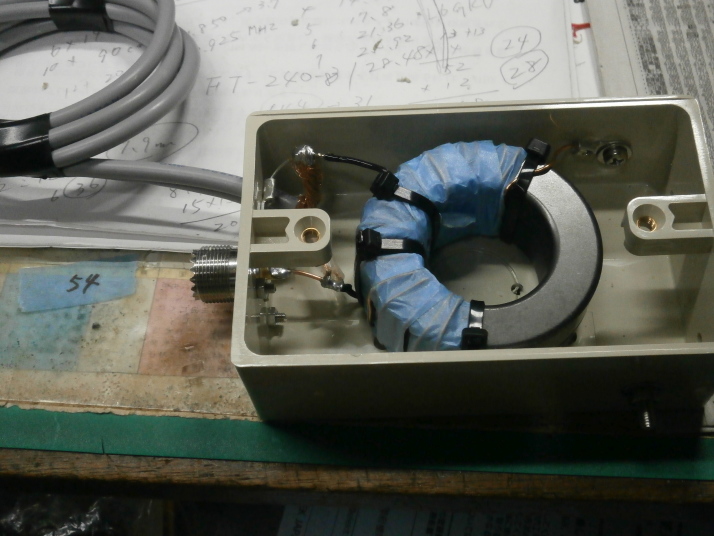

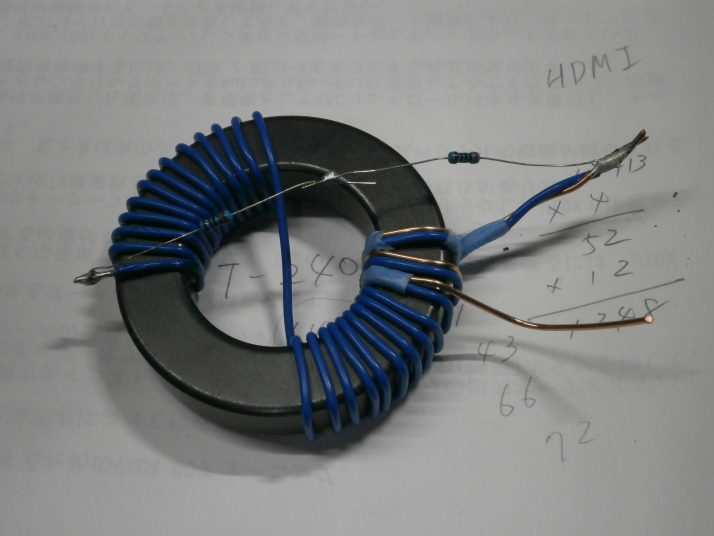

文献の通り４３材で製作

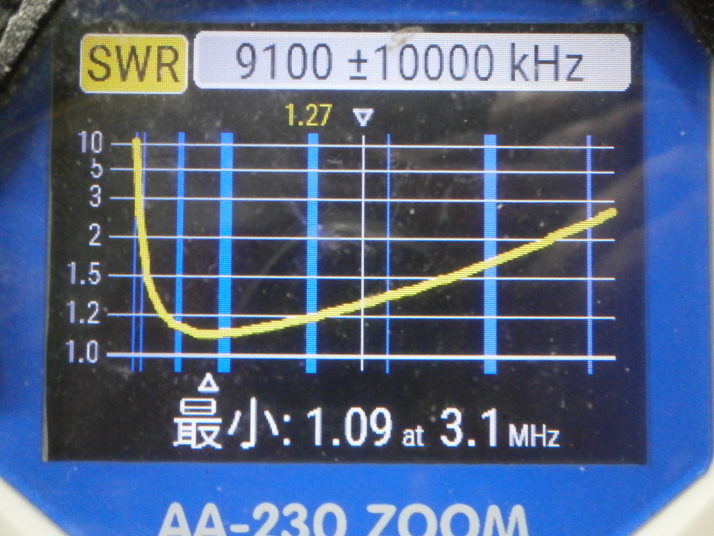

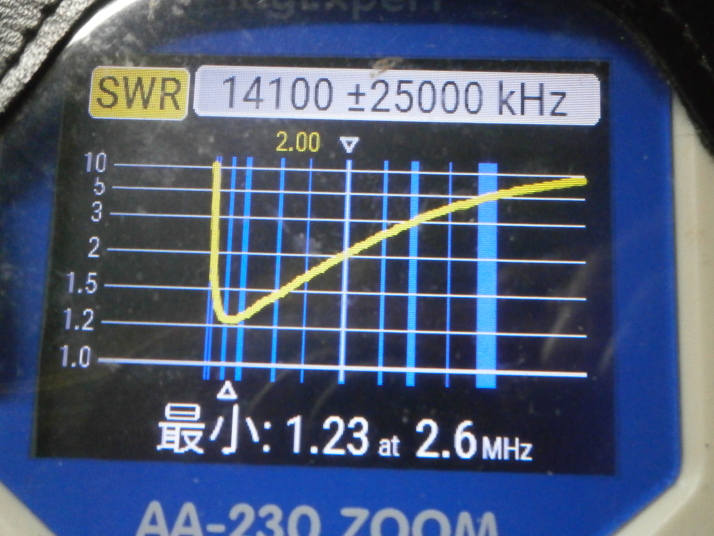

ローバンドの特性が良くない
Made of 43 materials as in the literature
Low band characteristics are not good

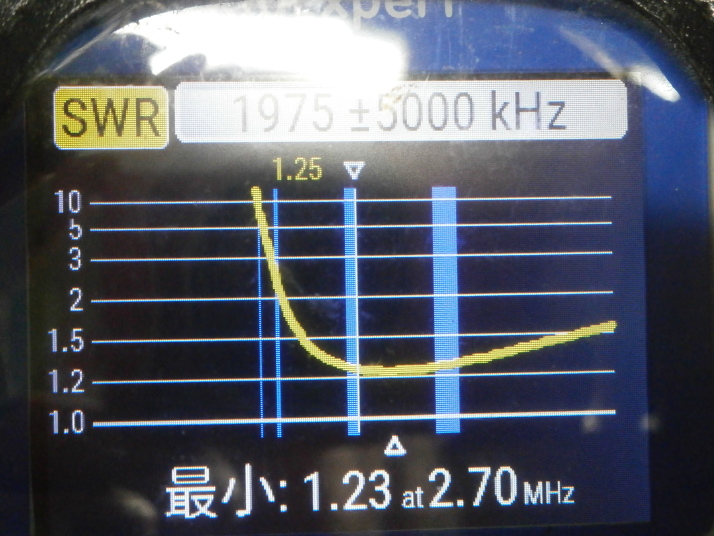

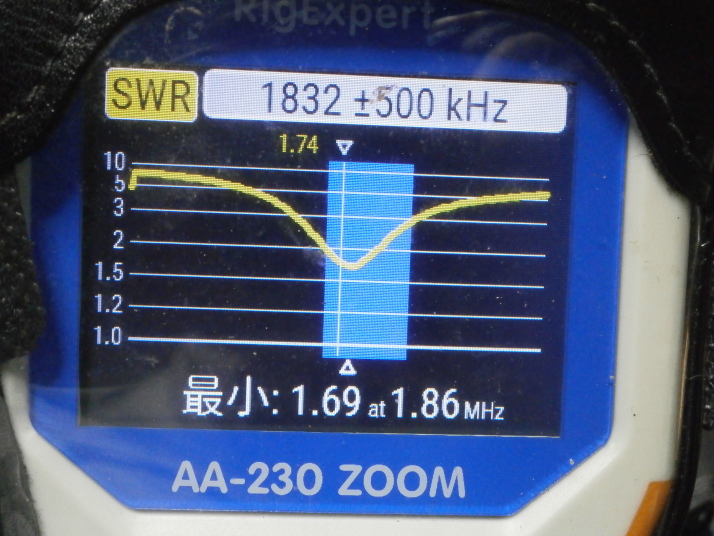

目的の1.8Mhzがまだ 良くない
The target 1.8Mhz is still not good
３１材を追加入手して巻きなおし
エレメント長を切り替えることにより1.8と3.5Mhz帯はチューナー無しで使用出来るように成りました テスト用にエレメントを低く架設しているので
もう少し高くしてあげれば 今年の冬は楽しめるかな？？
By switching the element length, the 1.8 and 3.5Mhz bands can now be used without a tuner. Since the element is erected low for testing, can we enjoy this winter if we raise it a little higher? ??

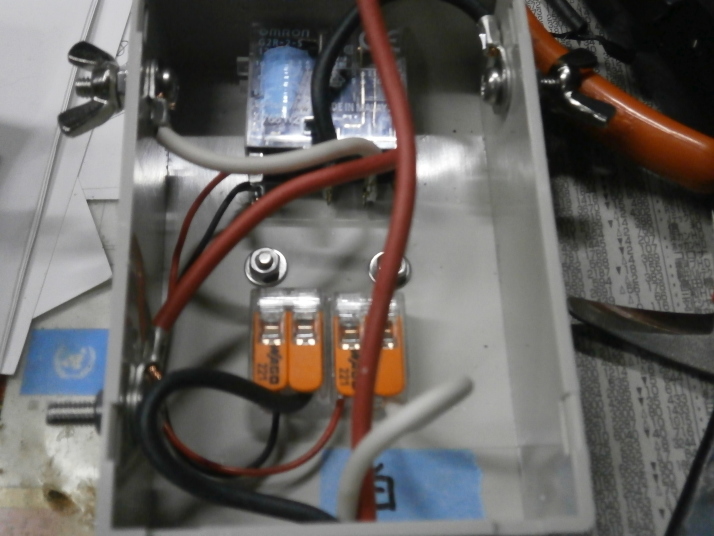

各バンドで微妙に長さが違うのでエレメントに切り替え器を取付
Since the length is slightly different for each band, a switch is attached to the element.
同軸ケーブルでコンデンサー製作

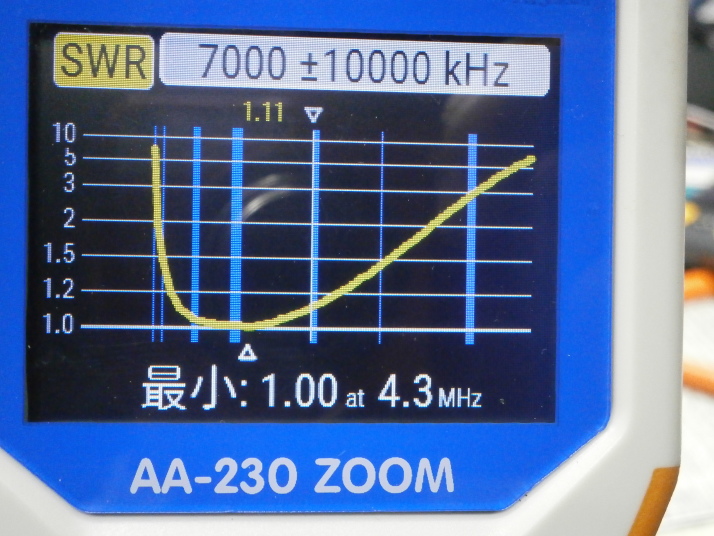

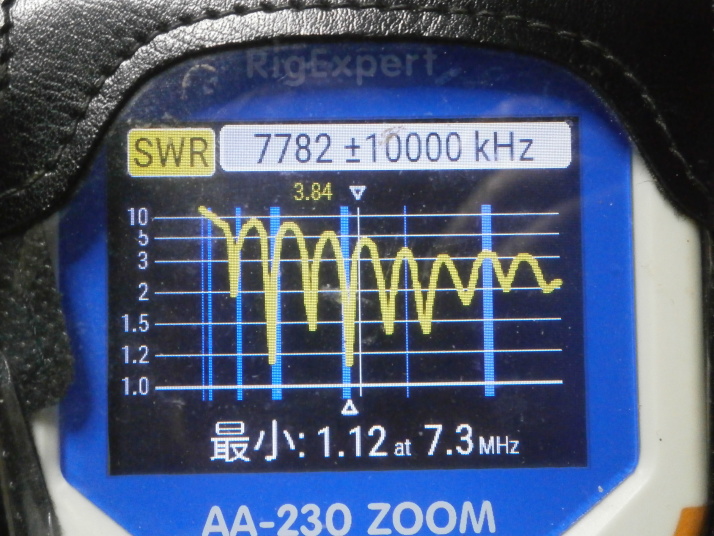

ローバンドは綺麗に整合してる
Capacitor production with coaxial cable
The low band is neatly aligned

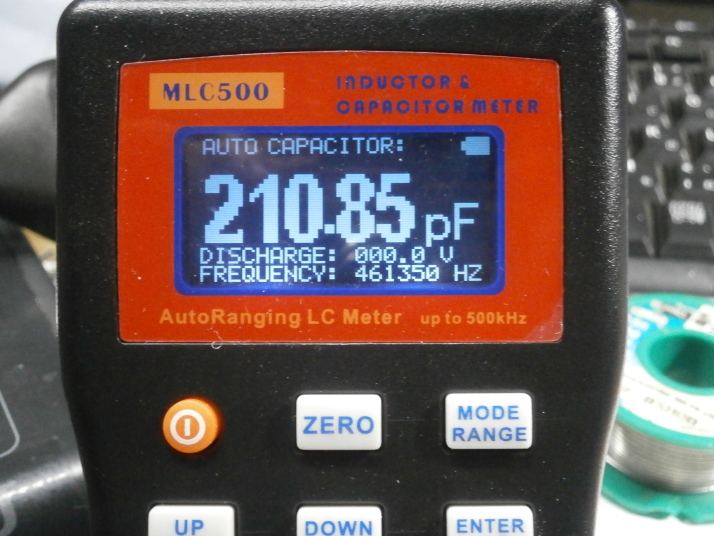

補償用コンデンサーの値を測定
Measure the value of the compensation capacitor

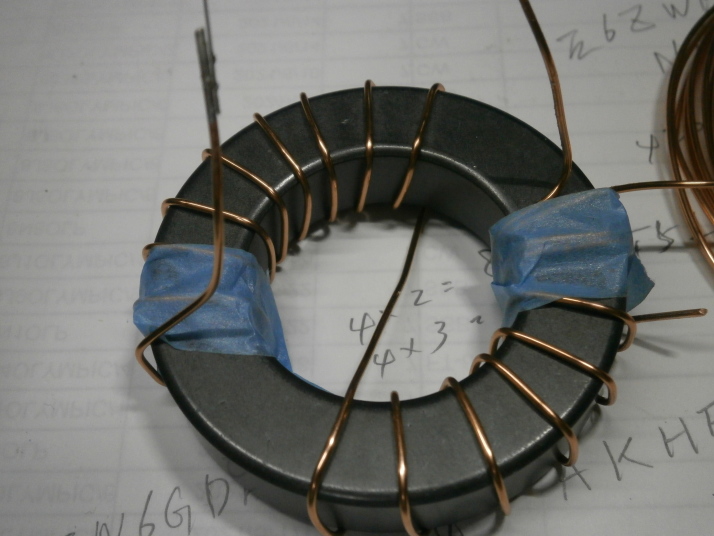

２枚重ねて巻き方を変更
Change the winding method by stacking
two sheets

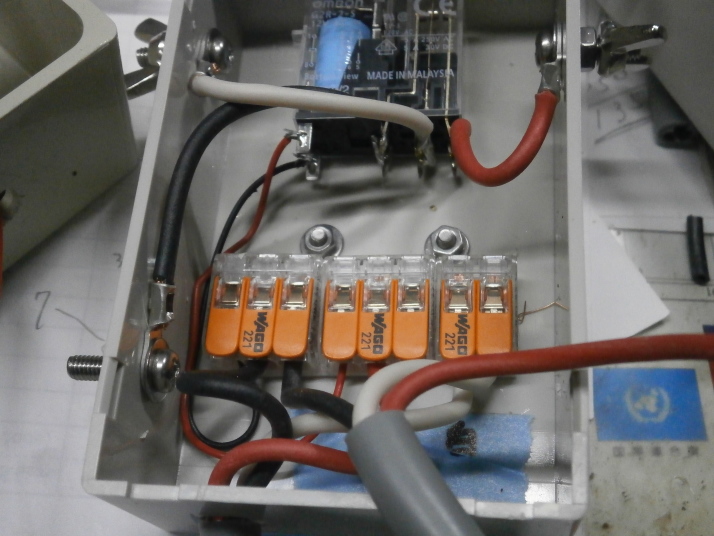

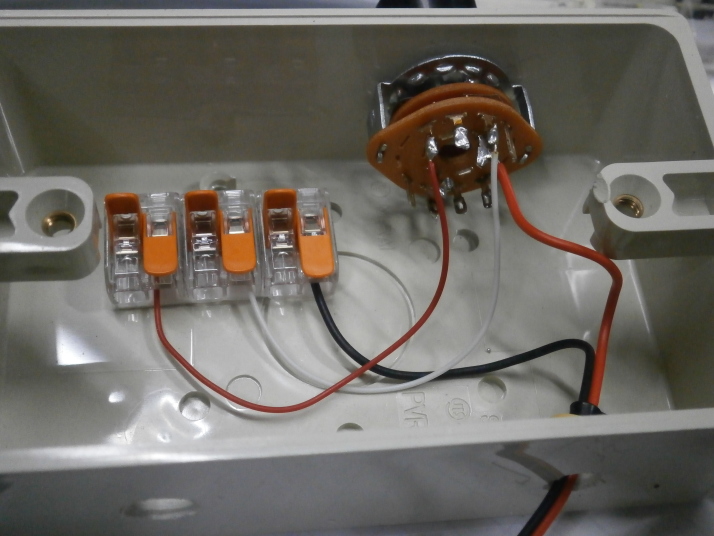

エレメント長切り替え器

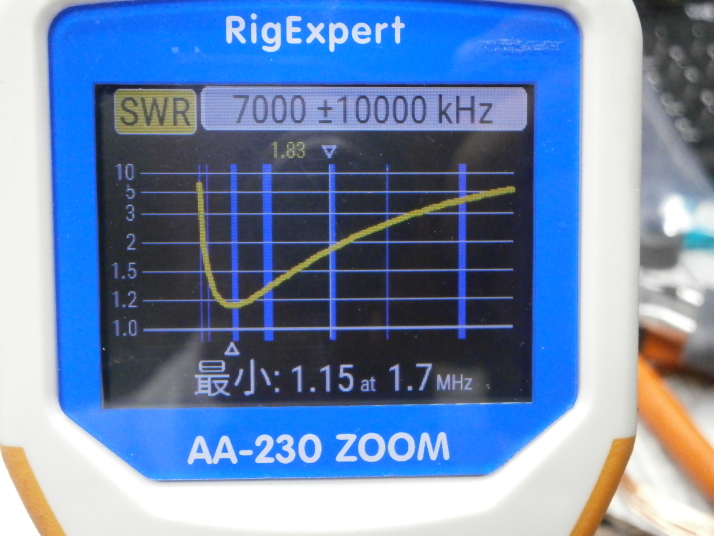

１枚で測定 もう少し！！
Measure with one sheet a little more! !!
200Pfのコンデンサー追加
200Pf capacitor added

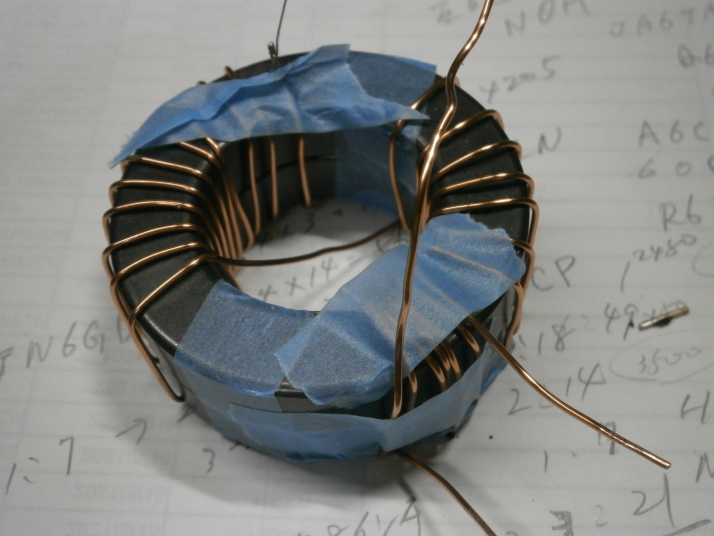

４３材と３１材を重ねて使用

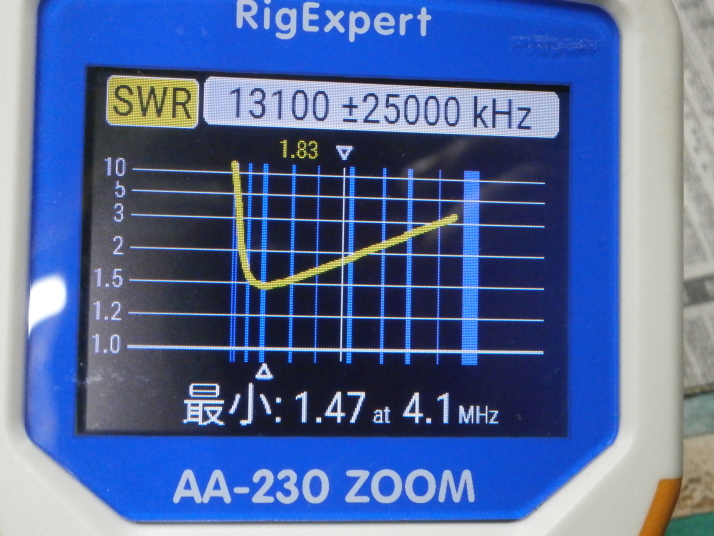

ローバンドは良くなったけど
ハイバンドが悪化
Use 43 materials and 31 materials in layers The low band got better but the high band got worse
