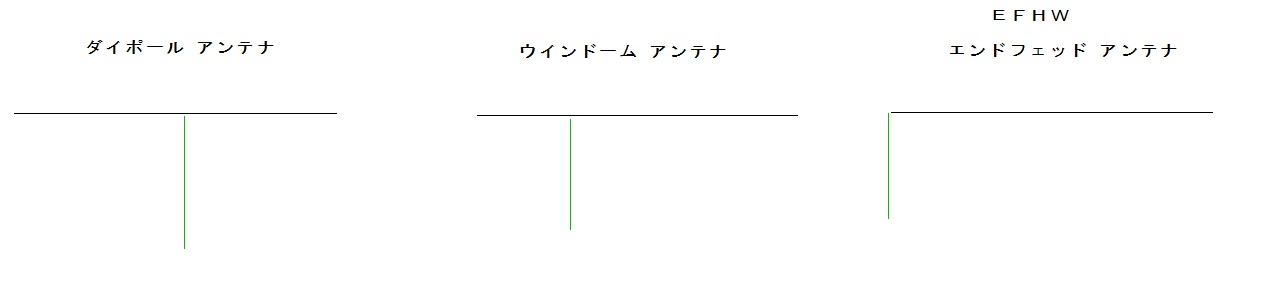

代表的なワイヤーアンテナですワイヤーはどれも 1/2波長　給電ポイントが違うだけです

ダイポールアンテナ　　　一番良く使用されているアンテナだと思います

ウインドームアンテナ　　マルチバンド用として使用されている通常２００～３００Ωの所から給電　移動用として多くの方が使用されている（VCH）はこの変形と思われます

EFHW アンテナ　　　　　電圧給電タイプ　有名な佐賀電子のツェップライクアンテナと動作は同じ　違いは広帯域トランスを使用してマルチバンドで使用出来る事

	1/2λ	1λ	1.5λ	２λ	３λ	４λ	５λ	６λ	７λ	８λ
1.805	83.10	166.20	249.31	332.41	498.61	664.82	831.02	997.23	1163.43	1329.64
3.55	42.25	84.51	126.76	169.01	253.52	338.03	422.54	507.04	591.55	676.06
7.1	21.13	42.25	63.38	84.51	126.76	169.01	211.27	253.52	295.77	338.03
10.13	14.81	29.62	44.42	59.23	88.85	118.46	148.08	177.69	207.31	236.92
14.2	10.56	21.13	31.69	42.25	63.38	84.51	105.63	126.76	147.89	169.01
18.1	8.29	16.57	24.86	33.15	49.72	66.30	82.87	99.45	116.02	132.60
21.3	7.04	14.08	21.13	28.17	42.25	56.34	70.42	84.51	98.59	112.68
24.93	6.02	12.03	18.05	24.07	36.10	48.13	60.17	72.20	84.24	96.27
28.4	5.28	10.56	15.85	21.13	31.69	42.25	52.82	63.38	73.94	84.51
50.5	2.97	5.94	8.91	11.88	17.82	23.76	29.70	35.64	41.58	47.52

速度係数
1λ	0.95	0.96	0.97	0.98			1/2λ	0.95	0.96
1.845	157.89	159.56	161.22	162.88			1.845	78.95	79.78
3.55	80.28	81.13	81.97	82.82			3.55	40.14	40.56
7.1	40.14	40.56	40.99	41.41			7.1	20.07	20.28
10.13	28.13	28.43	28.73	29.02			10.13	14.07	14.22
14.2	20.07	20.28	20.49	20.70			14.2	10.04	10.14
18.1	15.75	15.91	16.08	16.24			18.1	7.87	7.96
21.3	13.38	13.52	13.66	13.80			21.3	6.69	6.76
24.93	11.43	11.55	11.67	11.79			24.93	5.72	5.78
28.4	10.04	10.14	10.25	10.35			28.4	5.02	5.07
50.5	5.64	5.70	5.76	5.82			50.5	2.82	2.85

1/2λの周波数関係　3.5MHzのアンテナでは倍数の周波数で乗るのが解ります　1.8MHzと3.5MHzでは長さが違うので工夫が必要です

EFHW エンドフエッド アンテナ

EFHW エンドフエッドアンテナ
