ポジション球（１２Ｖ５Ｗ）をＬＥＤ化
知人から
「車のポジション球をＬＥＤにしたものを作ってくれませんか？」
と依頼がありました。
以前に自分の車のポジション球をＬＥＤで製作しましたが、”ヤッツケ”で作ったので汎用的ではありませんでした。
他人に紹介できる程度のものを製作してみました。
ポジション球（１２Ｖ５Ｗ）はこんな形しています。
ユニバーサル基板の切りたい形に線を描きます。
写真では関係のない線もあります。
有効な穴数が、縦が５つ、横が３つとなるよう切り取ります。
ユニバーサル基板の折り方
このサイズが、ポジション球とほぼ同じサイズになります。
この時点で、切り取った基板の周りをヤスリで削り、綺麗にしましょう。（このままだと、ソケットに入りません。）
ここから先は、「１球タイプ」の説明です。
「２球タイプ」は次項を参照してださい。
写真の穴の位置に、切り取った基板に抵抗器（またはＣＲＤ）を挿入します。
右側のリード線を下に下ろし、底部で折り返します。
下から２番目の穴位置まで折り返し、まだリードが長いようなら切ります。
リードがガタガタになっていたら、ラジオペンチなどでツブして、平らにします。
半田面にて半田付けします。
もう一方のリードは半田付けを行い、内側に折り返して真ん中の穴位置のところで切ります。
ＬＥＤは、基板を挟み込むように取り付けます。
あらかじめ、ＬＥＤのリードを細工します。

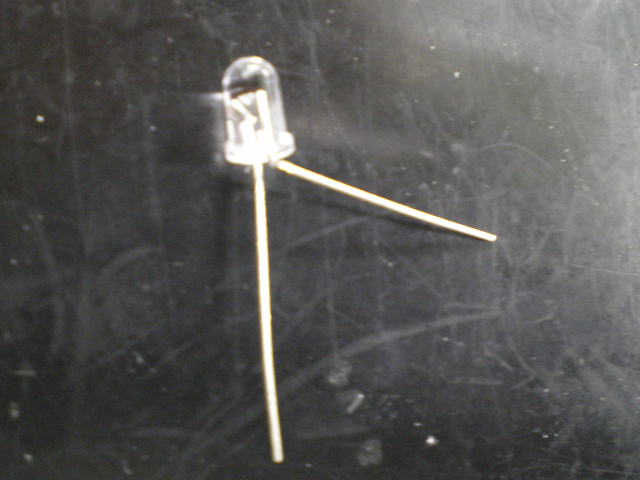

ラジオペンチなど使い、片方のリードを９０度上方に曲げ、基板の穴１つ分を空けて水平に９０度曲げます。
仕上がりイメージは、図の通りです。
曲げた方のリードを基板の右上の穴に挿入し、その状態からＬＥＤを起こします。（くるっと）
すると、ＬＥＤが基板をまたいだ状態になります。
曲げた方のリードは写真のようにＺ字に曲げ、６の作業と同様に処理します。
曲げなかった方のリードは、９の作業により真ん中にある抵抗器（またＣＲＤ）のリードと半田付けを行います。
抵抗器（またＣＲＤ）実装面からは、写真のようになります。
どちらがプラスか判別できるように、基板の側面に印（例えば、プラス側を赤色に塗る）をつけておくといいでしょう。
光らせた時の写真。
実装イメージ。
左：実装面、右：半田面
ソケットととの接触部分への半田は、ゴテゴテに盛るとソケットに挿入できなくなるので注意してください。
ここまでは、「１球タイプ」の１〜４の作業と同じです。
「１球タイプ」の作業内容をよく読んでから、お読みください。
ＬＥＤは、２つとも「１球タイプ」のように基板をまたいでいます。
ＬＥＤの樹脂の底部が干渉する場合は、削って使用するといいでしょう。
抵抗器（またＣＲＤ）実装面からは、写真のようになります。
どちらがプラスか判別できるように、基板の側面に印（例えば、プラス側を赤色に塗る）をつけておくといいでしょう。
半田面は、写真のようになっています。
抵抗器（またＣＲＤ）は基板を折り返しています。
光らせた時の写真。
実装イメージ。
左：実装面、右：半田面
ソケットととの接触部分への半田は、ゴテゴテに盛るとソケットに挿入できなくなるので注意してください。
ここまでは、「１球タイプ」の１〜４の作業と同じです。
「１球タイプ」の作業内容をよく読んでから、お読みください。
ＬＥＤは、ちょっと無理やり半田つけしています。
あまり参考になりませんね。
抵抗器（またＣＲＤ）実装面からは、写真のようになります。
どちらがプラスか判別できるように、基板の側面に印（例えば、プラス側を赤色に塗る）をつけておくといいでしょう。
半田面は、写真のようになっています。
抵抗器（またＣＲＤ）は２個使用しています。
