★ＦＥＴメーカー 金田式カルトクイズ1

さて、これらのメーカーは何処でしょう？

　

　

こたえ：上の写真　左からシリコニクス(2N5564)、ソリトロン(2N3954)、ソリトロン(2N3954)
　　　　下の写真　インターシル(2N5465)
　　　　他社製品を売りつけられないように、注意すべし！（ソリトロン以外の2N3954シリーズはゲート漏れ電流が究めて大きい）。

---

★ボリューム

金田式カルトクイズ２

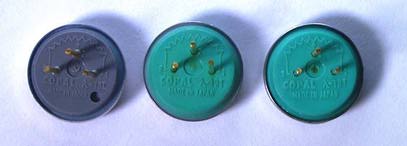

さて、これらの型名はなんでしょう？

　

　

　

こたえ：左から、λ−１３Ｔ（捲線）、Ｎ−１３Ｔ（サーメット）、ＮＸ−１３Ｔ（サーメット非可変領域付き）。いづれもコパル。
すべて、表示が「λ−１３Ｔ」となっているところに注意。色が違うだけなのだ！

　

---

　　　・ＮＸ−１３Ｔ代替

半固定抵抗器の名器・コパルＮＸ−１３Ｔは、可変抵抗部分＋非可変抵抗でなりたっているので、これの代替を考えたときは、通常の半固定抵抗器と固定抵抗器との組み合わせを行うと良い。たとえば、200Ωの代替にする場合、100Ω半固定と51Ω固定抵抗二本、または50Ω半固定と75Ω固定抵抗を二本を半固定の両端につければ、良い。

★定電圧

　定電圧ダイオード、東芝の０５Ｚシリーズは、今は０５ＡＺと名前を変えているが、特性は同じ。旧０５Ｚの銀帯がノイズが少ないのは、有名。

　プリの初段の定電流回路やカスケードにツェナーを使う場合、ノイズが問題になる場合が多く、ここにはノイズの少ない選別品が良いと思われる。

　また、ラジオノイズが乗る場合、このツェナーから乗っている場合がある。対策として、少々ノイズが大きいが、定電圧ＩＣを使ったり、アンプの入力にフィルタを入れる、等。ダイオードに並列にコンデンサを入れることも考えられるが、金田氏は音質の劣化のためにこれは通常やっていない。ノイズが多すぎる場合の応急対策としては有効。数名から聞いた話では、近くに電波塔や放送局があると、ラジオノイズが乗りやすいそうである。

　ＮＥＣの温度補償用ツェナーダイオードで１Ｓ２１９０/２１９１、２１９２がある。９８年末で生産中止の模様。型番の違いは、温度性能の違いである。これが、メタルキャンで、実測の銀帯ツェナーよりは若干ノイズが多いが、かなり他社のツェナーに比べ、ノイズが少ないようである。電圧は８．２Ｖしかないので、その点は使いにくいが、ローノイズ・ツェナーとして、使える。やったことが無いが、ケースのキャンをＧＮＤや±Ｖにつけると、外乱ノイズが更に減るのでは？？と思われるが・・・内部の端子がケースについている場合は、その手が使えるか？
