怪しい　秋月NiMH急速充電ジャンクボード改造　　　　(2007/12/22〜）

秋月電子が、二枚100円で、NiMH　6本直列急充電のジャンクボードを出している。これは特徴が-ΔＶを検出する回路がある点だとおもう。

ただ、回路をよく見てみると、降圧型のＰＷＭのＤＣ-ＤＣそのものであるので、一枚50円、これを改造してしまえ！とばかり、単なるＣＶＣＣ電源に改造してしまった。

ＣＶとＣＣにボリュームを入れ、-ΔＶを殺してしまえばよろしい。たぶん3Ａくらいまで使えそう。

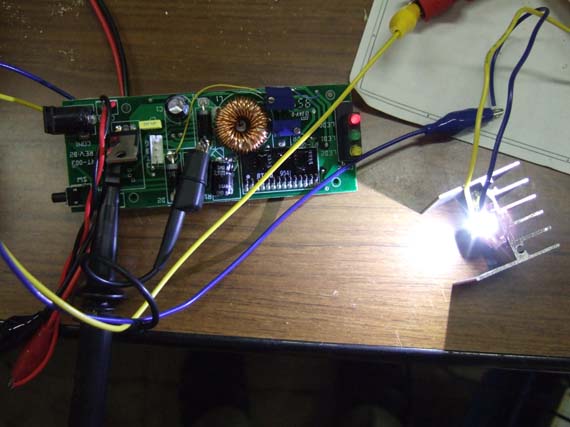

写真は、ＣＣコントロールで350mAに調整し、ルミレッズの2Ｗの高輝度ＬＥＤを約1Ｗでドライブしている様子。
ＬＥＤドライバとしても使いやすいと思う。ＣＣ調整をすれば、輝度調整ができるし。（だいたい、最近出ている高輝度LEDドライブ回路は定電圧+抵抗という回路が多すぎる。こうやってPWMで定電流を組めば、効率がよい。）

なお、入力は12VDCである。

こう考えてみると、このジャンクボードは使いでがある。

	LEDドライブの様子

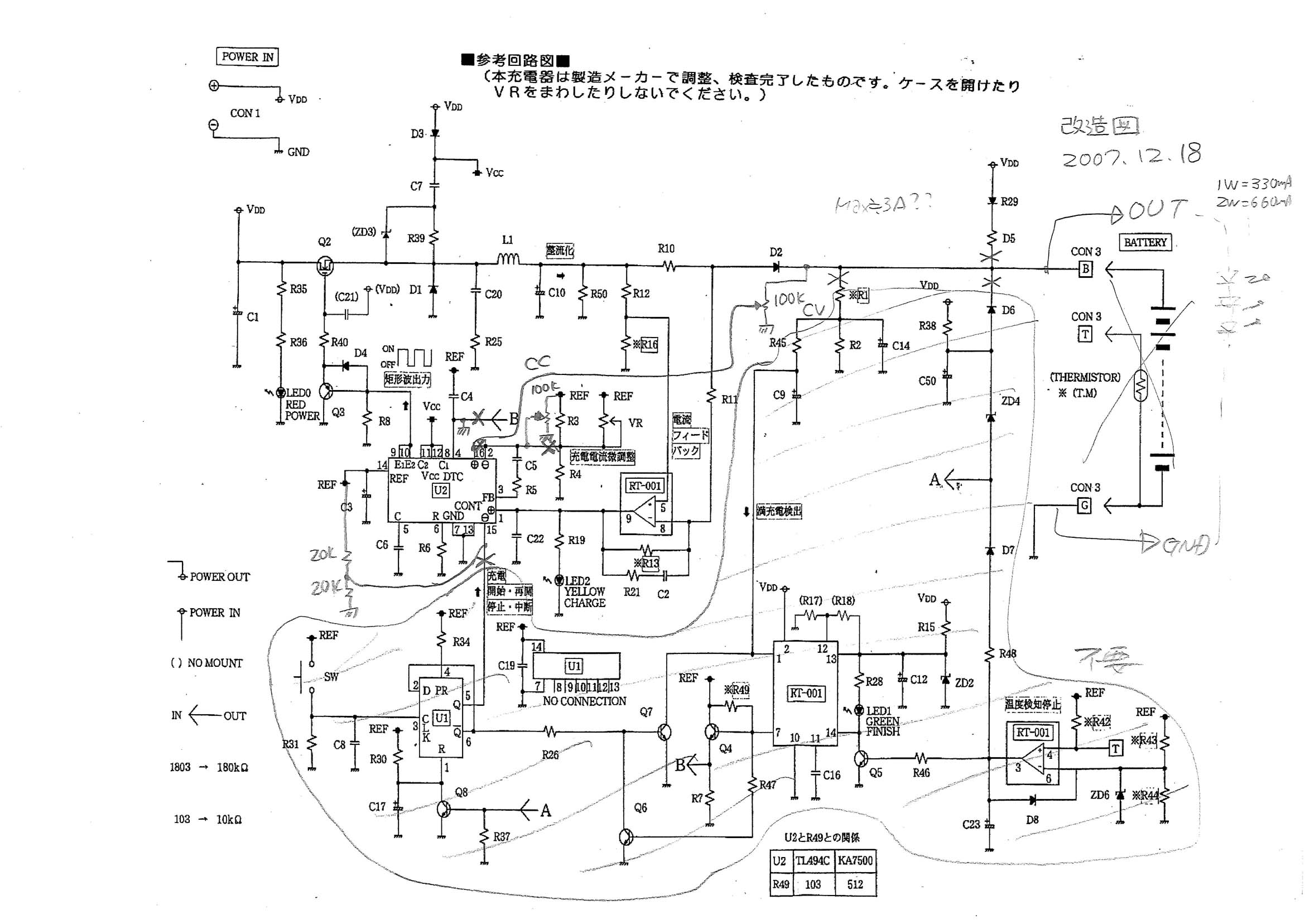

	改造図面
