2004年11月27日 更新
カマデンデジタルアンプの波形歪み特性一覧
カマデンデジタルアンプの矩形波再現特性を一覧表示する別紙です
1.カマデンスペシャルデジタルアンプの波形歪み特性
1KHzと10KHzの矩形波の再現を確認してください。見方のポイントは、1KHzの立ち上がりのピークの高さと10Hzの変形を比べてください。
積層セラミックコンデンサーの容量が下がるにつれ、1KHzの立ち上がりのピークの高さが下がり、10KHzのオーバーシュート(下がりすぎ)が減少しています。
注 0.22μFでは、デジタル搬送信号の漏れが発生しBTL両端に0.1μFの積層セラミックコンデンサーを追加して漏れを補正しています。

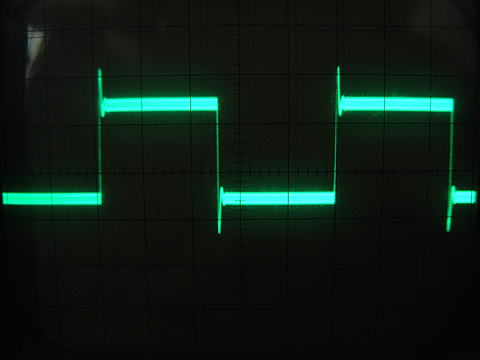

1KHzの矩形波の再現 | 10KHzの矩形波の再現 | |
![]() |
![]() |

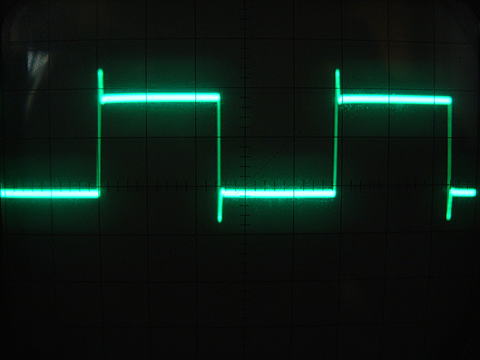

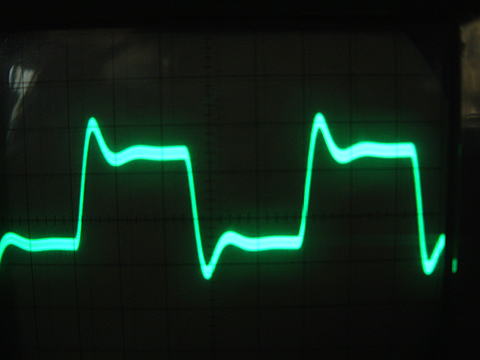

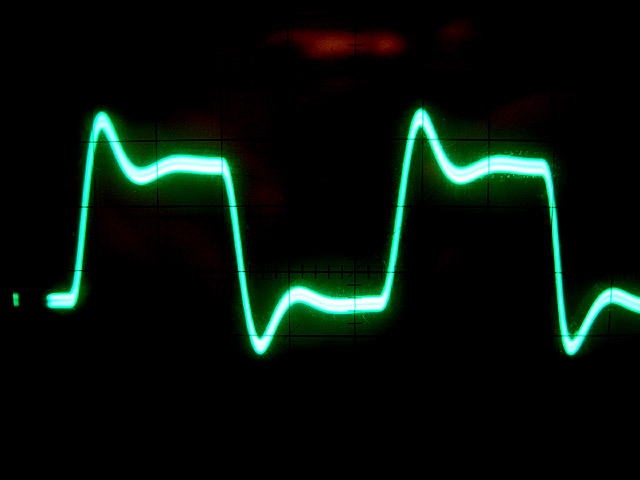

カマデンオリジナル 積層セラミックコンデンサー 1.0μF |
![]() |
![]() |

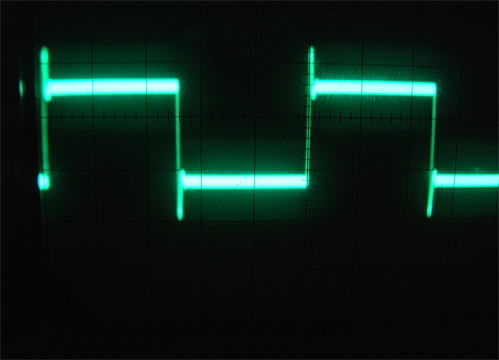

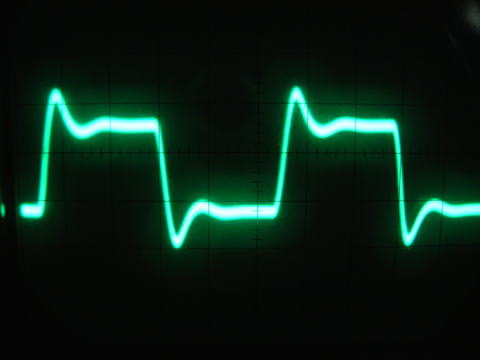

カマデンスペシャル 積層セラミックコンデンサー 0.47μF |
![]() |
![]() |

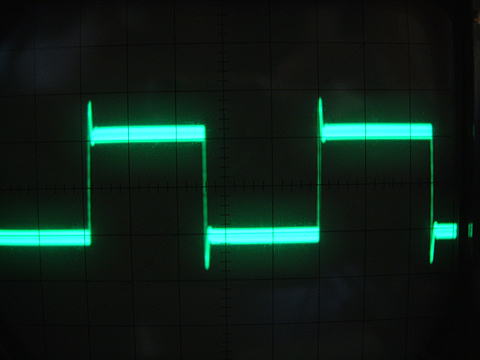

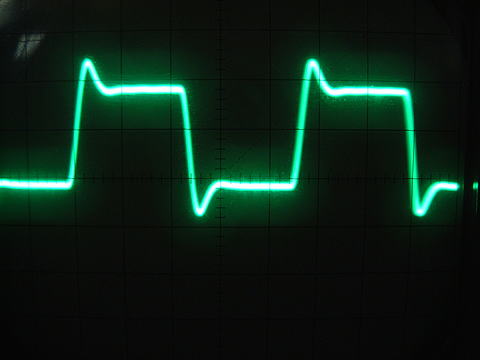

カマデンスペシャル 積層セラミックコンデンサー 0.22μF BTLに0.1μFを追加 |
2.BTL両端に繋いだコンデンサーの種類による波形再現
出力のハイカットコンデンサーは、ポリエステルコンデンサーで統一しています。出力のハイカットコンデンサーの容量を0.22μFにするとデジタル搬送信号の漏れが発生しますので水平線が太くなります。これを防止するために、BTLの両端にコンデンサーに入れて補正しますが、コンデンサーの種類により特性が変わります。1KHzの矩形波の立ち上がりのピークが高いほど、50KHz付近にピークが発生しやすく、音が硬く鋭くなります。コンデンサー容量が大きいほどピークが高くなり、オーバーシュート(下がった時の下がりすぎ)が発生しやすくなります。マイラーコンデンサーにこの傾向が目立ちます。
1KHzの矩形波の再現 | 10KHzの矩形波の再現 | |
![]() |
![]() |

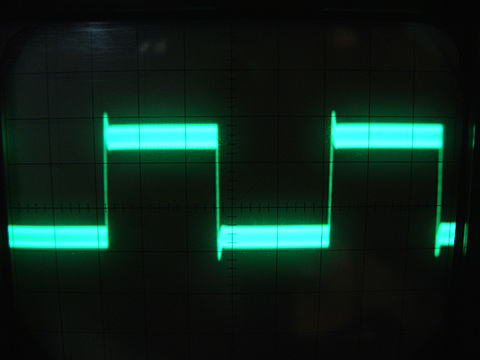

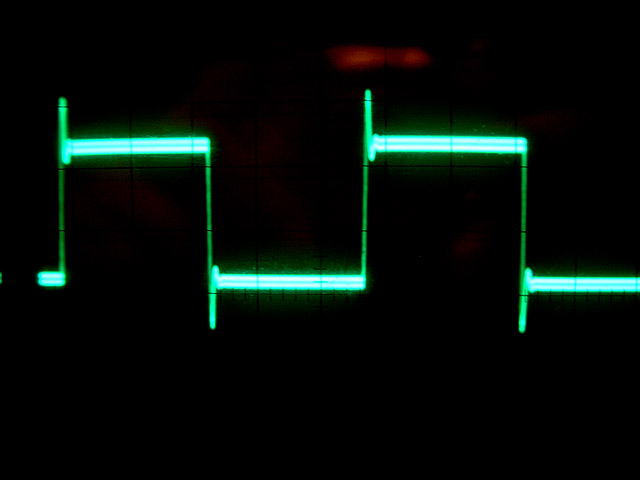

BTLコンデンサー無し |
![]() |
![]() |

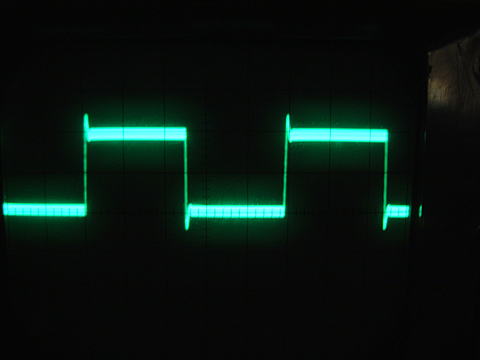

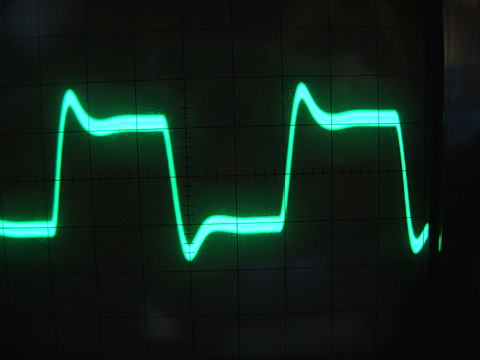

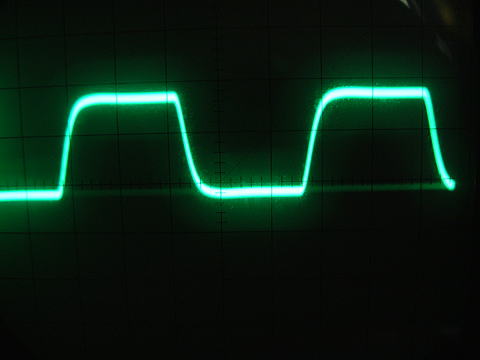

BTLにマイラーコンデンサー 0.22μF |
![]() |
![]() |

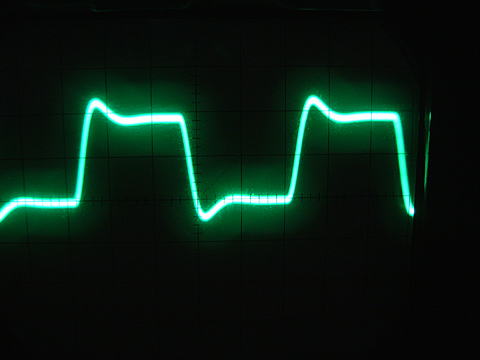

BTLにポリエステルコンデンサー 0.22μF |
![]() |
![]() |

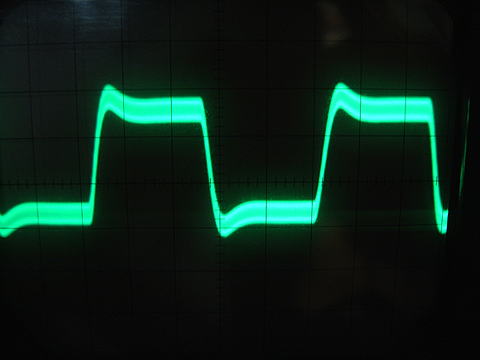

BTLに積層セラミックコンデンサー 0.1μF |
3、コイルによる特性の差
カマデンオリジナルに使用されている東光のコイルとスペシャルに使用されている閉磁型のコイルの特性に大きな差は有りせんが、トロイダルコイルの特性は明らかに異なります。1KHzの立ち上がりのピークもなく綺麗に再現していますが、10KHzでは、立ち上がりがなまって来ています。10kHzの矩形波が再現出来ればすばらしい特性と言えます。この特性を作りこむのが今後の課題です。
1KHzの矩形波の再現 | 10KHzの矩形波の再現 | |
![]() |
![]() |

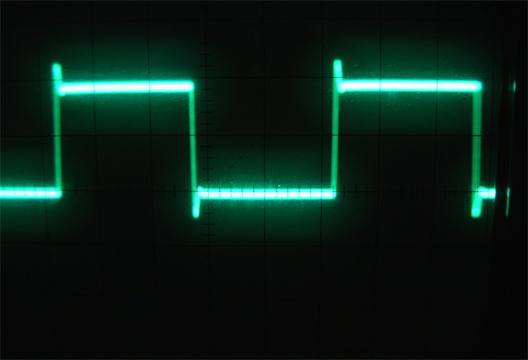

東光コイル 10μH |
![]() |
![]() |
閉磁型コイル 10μH |
![]() |
![]() |

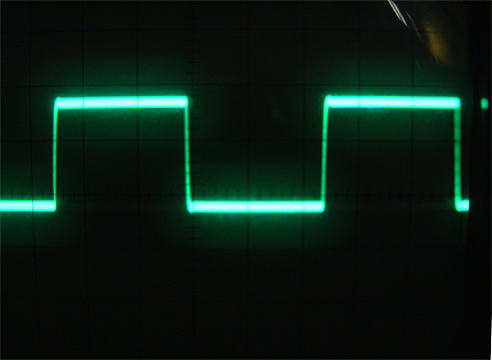

トロイダルコイル 10μH |
綜合判定結果
判定の基準 ◎優秀 ○良好 △やや劣るが許容内 ×改善が必要
判定 | ハイカット回路 コイル |
ハイカット回路 コンデンサー |
ダンピング用抵抗 及びコンデンサー |
BTL両端のコンデンサー | コメント | |
A | △ | 東光 10μH | 積層セラミック 50v 1.0μF |
積層セラミック 0.22μF+10Ω*1 |
無し | カマデンオリジナル、高音域に歪み残る。 |
B | ○ | 東光 10μH | 積層セラミック 50v 0.22μF |
積層セラミック 0.22μF+10Ω |
積層セラミック 50V 0.1μF |
高域の伸びがあり歪みも少ない 定位感は良好 |
C0 | ◎ | 東光 10μH | MFLコンデンサー 50V 0.22μF |
積層セラミック 0.22μF+10Ω |
ポリエステル 50V 0.1μF |
高域の伸びがあり歪みも少ないわずかにデジタル信号のもれ有り、定位感優秀 |
C1 | × | 東光 10μH | ポリエステル 50V 0.22μF |
積層セラミック 0.22μF+10Ω |
無し | デジタル信号のもれが大きい |
C2 | × | 東光 10μH | ポリエステル 50V 0.22μF |
積層セラミック 0.22μF+10Ω |
マイラー 50V 0.22μF |
音が堅くて鋭く歪みっぽい |
C3 | △〜○ | 東光 10μH | ポリエステル 50V 0.22μF |
積層セラミック 0.22μF+10Ω |
ポリエステル 50V 0.22μF |
高域の伸びが今一歩で定位感がやや劣る。 |
C4 | ○ | 東光 10μH | ポリエステル 50V 0.22μF |
積層セラミック 0.22μF+10Ω |
積層セラミック 50V 0.1μF |
高域の伸びがあり歪みも少ない。定位感は良好 |
D0 | ○ | トロイダル 10μH | MFL 50V 0.22μF |
MFL 0.22μF+10Ω |
無し | 高域の伸びが今一歩で定位感がやや劣るが、波形の再現性は良好 |
D1 | トロイダル 10μH | MFL 50V 0.1μF |
積層セラミック 0.22μF+10Ω |
|||
E0 | ○ | 閉磁型コイル 10μH | 積層セラミック 50V 0.47μF |
積層セラミック 0.1μF+10Ω 1/2W金皮 |
無し | 高音の伸びがやや少なく歪み感が少し有ります。定位感は良好 |
E1 | ◎ | 閉磁型コイル 10μH | 積層セラミック 50V 0.22μF |
積層セラミック 0.22μF+10Ω 1/2W金皮 |
積層セラミック 50V 0.1μF積層 |
高音が素直に伸びトライアングルなどの金属打楽器がクリアで濁りが有りません。弦も管も素直で優秀です。定位感も優秀です。 |
