表面弾性波(SAW)フィルター設計
表面弾性波(Surface Acoustic Wave, SAW)設計FORTRANプログラム
1
表面弾性波(SAW)フィルター設計を行うFORTRANプログラムを開発した。表面弾性波(SAW)フィルターは要求フィルター特性、
ピエゾ材料の物性パラメーターを計算機に入力することにより、ピエゾ基板上に形成する最適櫛形電極パターンの
寸法値を出力する。
2
自動最適計算プログラムは、主プログラムと1024点複素数FFT(高速フーリェ変換)、IFFT(逆高速フーリェ変換)、
窓関数、くし電極パターン、電気音響等価回路モデルによるフィルター特性から成るサブルーチンから構成し、ピエゾ基板上に形成する
フィルター特性との間の誤差が許容誤差値に到達するまでフィードバック計算を行い、最適化されたフィルター特性を計算出力し、
そのフィルター特性を実現するSAWフィルターの櫛形マスクパターンデータを自動出力する。
SAWフィルター設計FORTRANプログラムにより設計した試作SAWフィルターの周波数特性

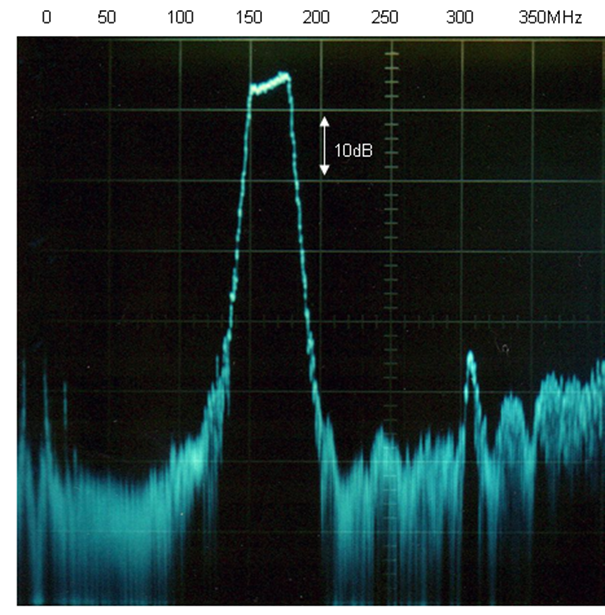

ニオブ酸リチウム基板を使用した160MHz対称バンドパスSAWフィルター、1981年試作

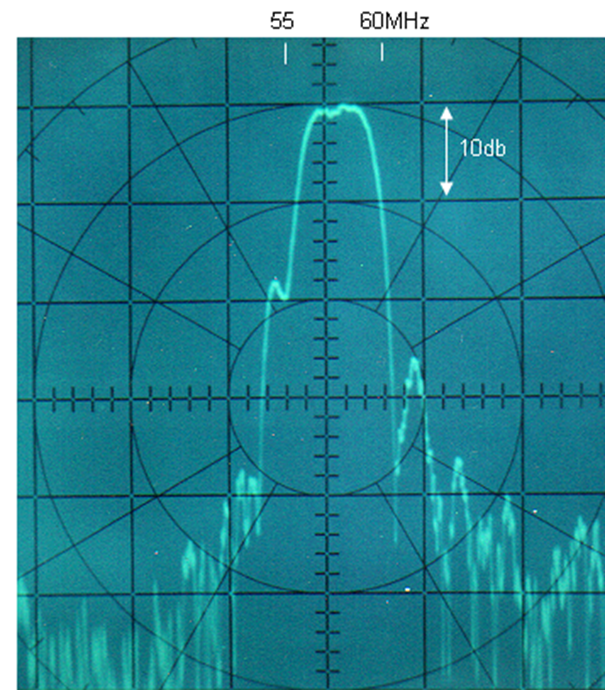

ニオブ酸リチウム基板を使用した58MHz非対称バンドパスSAWフィルター、1980年試作
