次の工作は思っていたように進まず（花粉症がひどくて気力がでないのと、興味が薄れたというのが大きい）、一旦保留にしています。

中途半端ですが、ひとまず一部の回路図・ソースをアップします(2015.3.28)。

時計モジュール

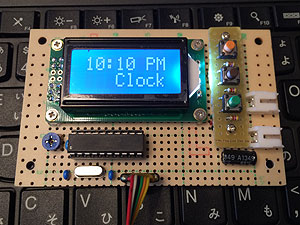

時刻情報をシリアル出力するつもりでしたが、実装できていません。LCD時計としては使えます。

回路図

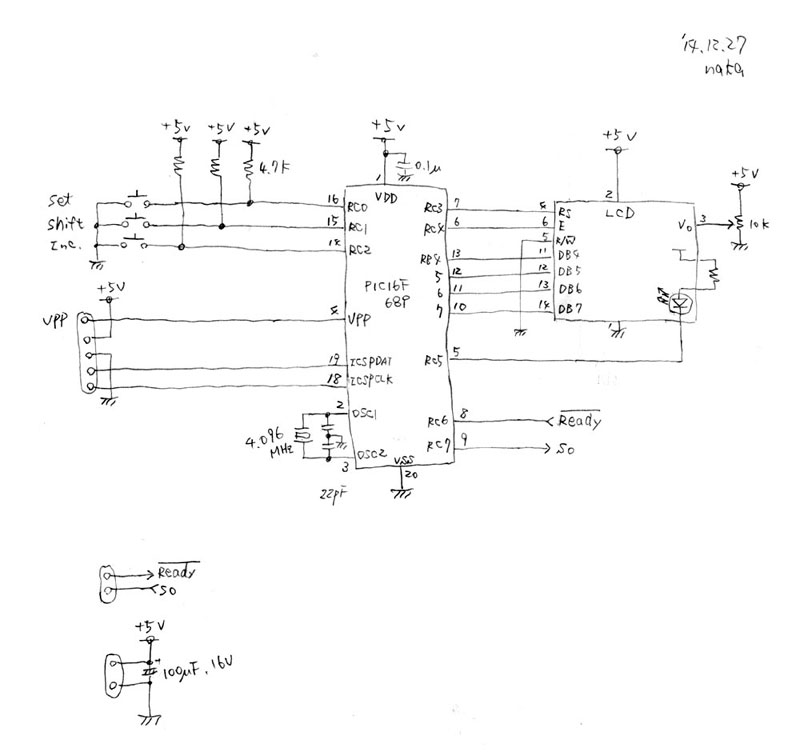

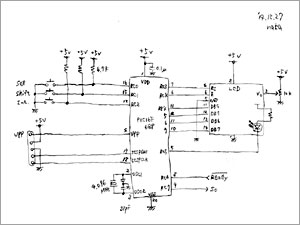

PIC16F689と秋月の500円LCDモジュールで構成。LCDモジュールのI/Fは4線、バックライトLEDのオン/オフもソフトでコントロールできるようにしました。拡大図です（無保証です）。

ソースプログラムです。バグがあるかもしれません、無保証です。著作権は留保しますが、改変などご自由にどうぞ。

時計モジュールの動画

---

5x7フォント

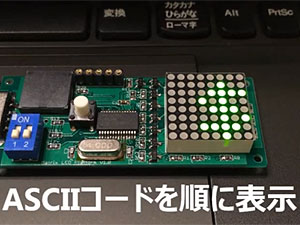

ASCIIコード文字を表示するためにソース内に5x7フォントを定義してみました。動かしているハードは、こちらのフリスク・マトリクスLED工作です。

ソースプログラムです。フォント定義は後半にあります。バグがあるかもしれません、無保証です。著作権は留保しますが、改変などご自由にどうぞ。

5x7フォントの動画

---

ステッピングモータ
