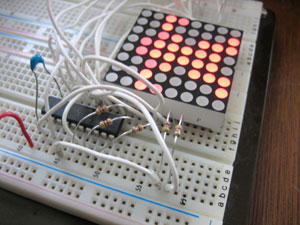

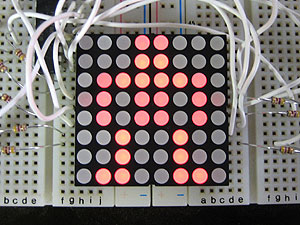

20ピンのPIC16F689 1個で8x8マトリックスLEDを制御する実験。PICのI/Oだけで十分な輝度を確保できるか試してみた。

ネタには「びっとまにあ」という8x8ピクセルのアニメーションを使わせて頂きました。原作者のオリジナルのページが見えないので、下記のサイトからソースを借用し、一部修正しました。原作者と下記サイトの作者に感謝。

• PIC16C57互換のIP-coreの実験 (FPGAの中にCPU coreを組み込む)

I/Oポートから取り出せる電流は最大25mAなので、１列で最大8個点灯することを考慮すると、1LEDあたり3mAと少なめ。8個光ることは滅多にないだろうと、5〜6mA位流れるように抵抗を選んだ。ちょっと定格オーバかも。

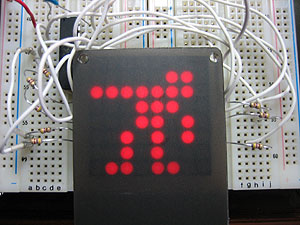

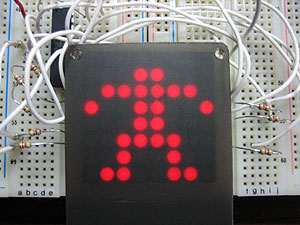

LEDにスモークグレーの樹脂板（100円ショップで購入したクリップボードの下敷き）を載せるとコントラストがよくなり、周囲が明るくてもクッキリ見える。屋外では無理かも。

PIC16F689（秋月で180円）、8×8のマトリックスLED（同 100円）

以上
