パラボラアンテナの続きです。

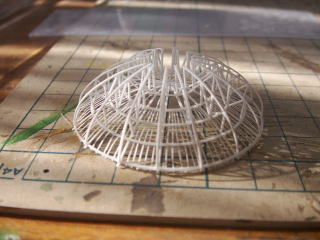

前回までの状態です。
上の写真には、まだグリッドが有りません。放射状のグリッドは紙を細く切って作りました。

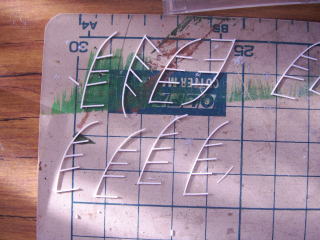

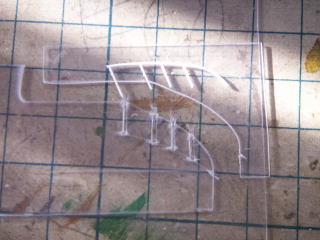

アンテナの後ろの補強リブです。右の写真は製作用の治具です。とにかく多めに作って、出来の良いものを選んで使用しました。

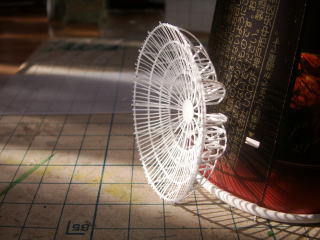

補強リブが良く分かる写真です。これに円形リブを加えてパラボラは完成です。

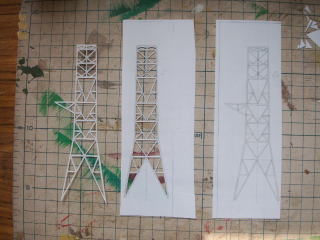

鉄塔は写真のように、プラ板からの切り出しです。切り出しのコツは内側からカットする事です。そして最後に外周を切ります。

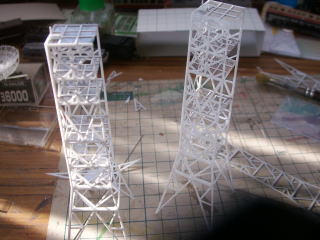

鉄塔を組み立てた所です。組み立ては3面のみ。中の階段やテスリを作るため、一か所はオープンにしておきます。。

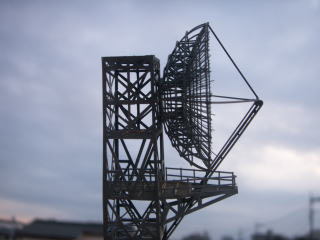

完成状態です。
この写真が約40mmにモニターで見えたなら、ほぼ原寸です。
パラボラは送信用と受信用に2基作りました
