作品別製作記事

谷地炭鉱　構想と台枠製作

　

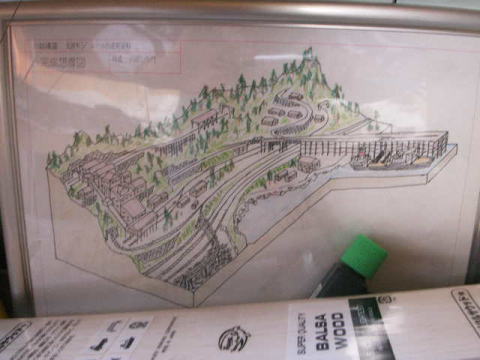

構想段階でのイメージスケッチです。この時点ではポイントの番手やカーブ半径などは考えていません。お気楽にイメージ優先で描いています。

台枠はＤＹＮ店で所要寸法にカットした材料を使用してます。ＤＹＮ店でのカットの長所は直角が正しく出ており、写真のようにいきなり木ネジで四隅を止めても四角な枠が出来ます。写真は捻れてますが、平なところに置けば捻れはありません。

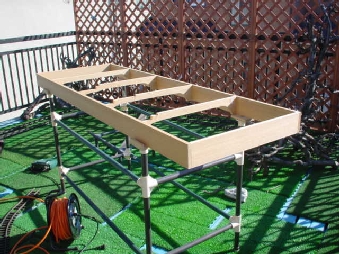

モジュールを脚に乗せた状態です。脚はヤザキのイレクターを使っています。

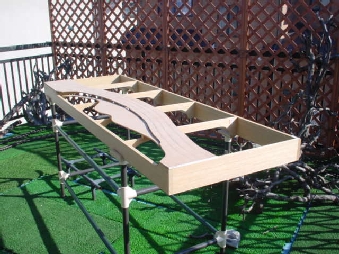

路盤部分が出来た状態です。手前の張り出しは海岸になる予定です。

コネクターです。市販のオーディオジャックを使用します。色分けは１番線＝赤、２番線＝白、３番線＝黄です。コネクターはモジュールの両側に取り付けます。

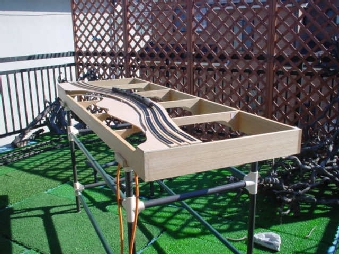

必要最小限の機能を具備したＪＡＮＴＲＡＫ規格のモジュールです。これで運転会には参加出来ます。

とりあえず４１１０で様子見です。
