明るすぎる極望照明を調整する

極軸望遠鏡の明視野照明が明るすぎる・・・

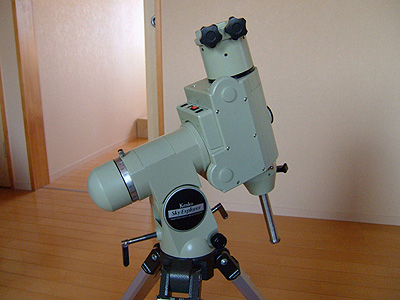

スカイエクスプローラ赤道儀の極軸望遠鏡には、標準で赤色LEDによる明視野照明が内蔵されています。照明が内蔵されていること自体はありがたいのですが、これがなかなか明るすぎ、空の状態によっては肝心の北極星も見失いかねません。
もう少し照明を暗くする方法はないでしょうか？

	まずモーターカバーを外します。カバーを固定している6本のビスを外しましょう。

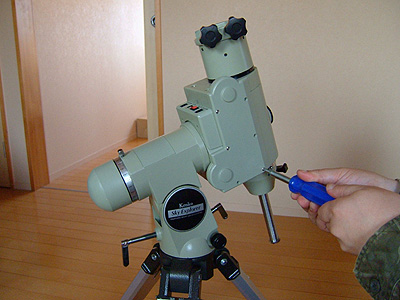

	＋ドライバーを使って6本のビス全て外します。 ビスを無くさないように気をつけて下さい！

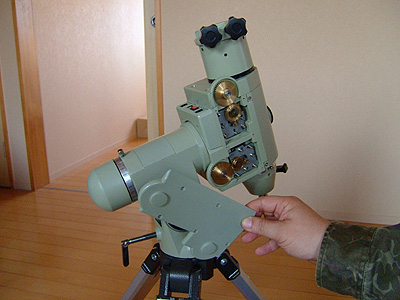

	モーターカバーが外れました。

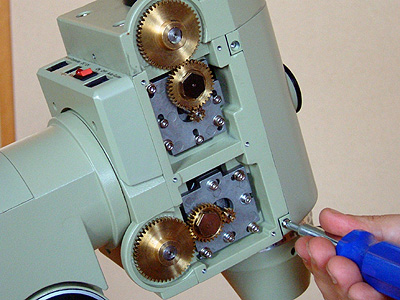

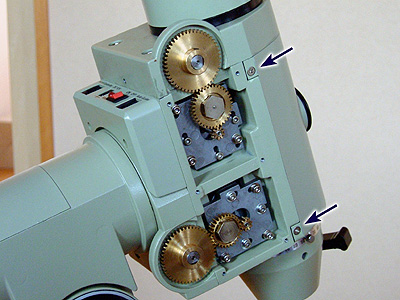

	モータカバーが外れると、新たに2個の皿ビスが見えてきます。
	この2個を外します。 ビスを無くさないように気をつけて下さい！

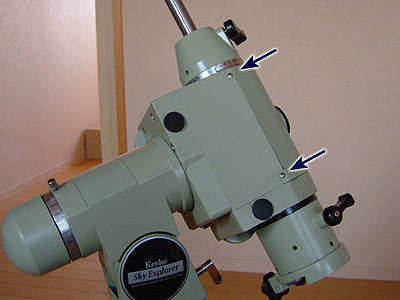

	ちょうど反対側にも2個ビスの頭が見えます。

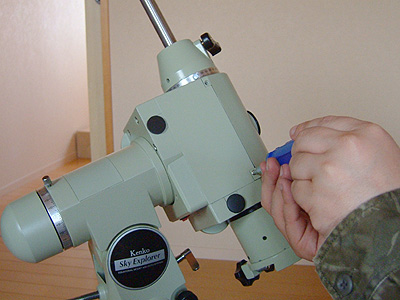

	この2つも外しましょう。 ビスを無くさないように気をつけて下さい！

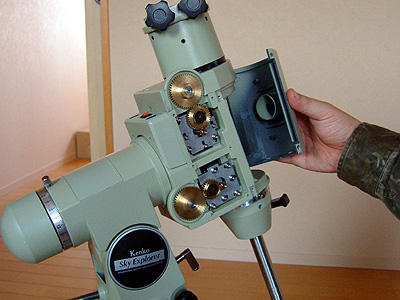

	4つの皿ビスが外れると、赤道儀のフロントを覆っていた樹脂製のカバーが外れます。

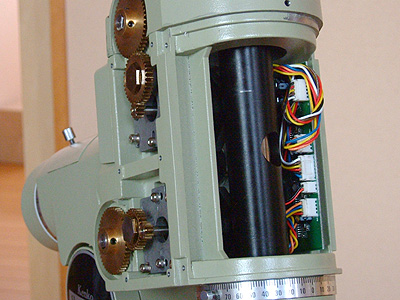

	フロントカバーが外れると、赤緯軸とコントロール基盤が見えるようになります。

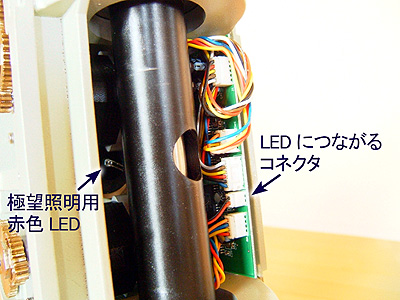

	奥の方に極軸望遠鏡の明視野照明用LEDが見えます。ホットボンドのようなもので固定されているようです。 LEDを交換したり、キャップを被せたりするのは面倒臭そうですね。 LEDからコードを辿ってくると、矢印で示したコネクタにつながっていることが分かりました。コネクタを外して途中に抵抗をかませてやれば、暗くすることができるのではないでしょうか？

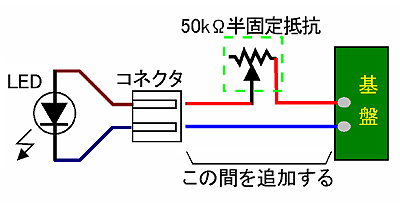

	図にすると左のような感じです。 使用されているのと全く同じコネクタが手に入れば、作業は楽なのですが、近くの電子パーツ店では同じものは見つかりませんでした。 少々荒っぽくいきましょう。

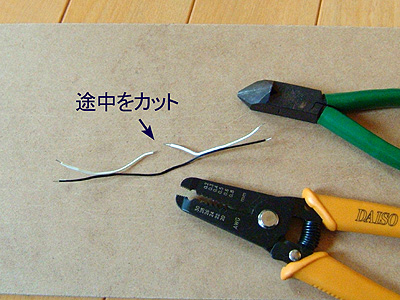

	リード線を用意します。プラス側の線の真ん中辺りを切ります。（ここに半固定抵抗が入ります）

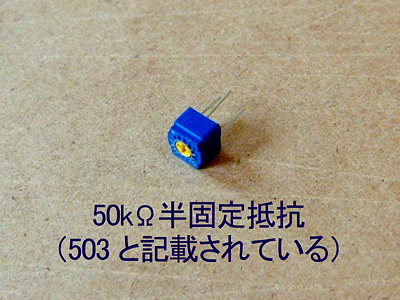

	今回使用した半固定抵抗です。抵抗値は0〜50kΩ。小さな＋ドライバーで調整が可能です。 脚が3本出ていますが、今回使うのは2本のみです。
	後の半田付けが楽になるよう、リード線には半田メッキをしておきましょう。

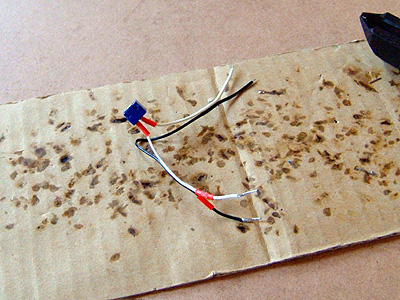

	基盤とコネクタの間に追加する部分ができました。ショート防止のためしっかりと被覆しましょう。

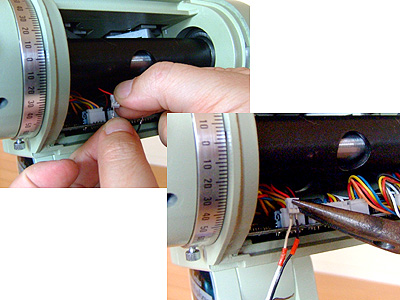

	コネクタのメス側（LED側）にリード線を差し込んでゆきます。ここもショート防止のためしっかりと被覆します。
	こんな感じになります。 あとは基盤側の接続ですね。基盤側は半田付けになります。

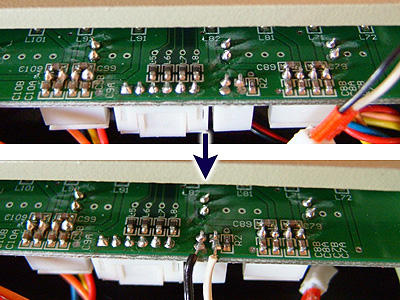

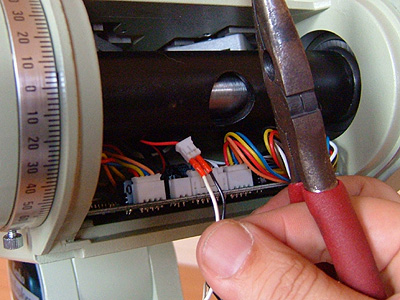

	コネクタの基部に半田付けしましょう。＋/−を間違いないように！画像では白線が＋、黒線が−です。 細かい作業です・・・（汗 半田の盛り過ぎなどでパターンをショートさせないように注意してください！

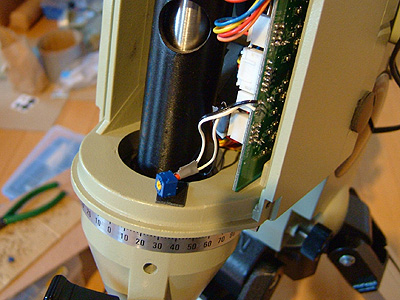

	接続完了です！ リード線を適当に納めて、半固定抵抗があっちこっち行かないよう両面テープで固定してみました。 さて、明るさの調整はできるでしょうか〜？

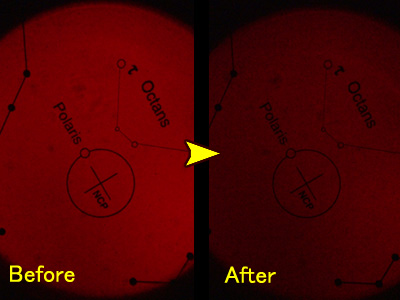

	0Ω→→→50kΩと調整しますと、LEDが暗くなりました。本当はもっと暗くなるところまで調整したかったのですが、まずは良しとしましょう。 これで少しは北極星が見やすくなりますね★★★ あとは、フロントカバーとモーターカバーを元通りに固定して終了。
