ＣＱ ham radio掲載記事

１１月号「ハムのためのＶisual Ｃommunication」

ディジタル衛星入門　（２）

　前号でディジタル専用衛星への取り組みの基本についてお話ししました。今回からはいよいよその中核である専用ソフト「ＷiＳＰ」を紹介します。その前にお断りしておきますが、筆者は現在このソフトの最新版であるＷindows95用の「ＷiＳＰ32」を使っていません。

WiSP16のオリジナルファイル

　皆さんも衛星通信のためになにも最新のマシンを使わなければならないことはありません。古いパソコンを使うことは資源の有効利用につながります。もし手元にＷindowsも走らないＤＯＳ／Ｖのパソコンがあるのでしたら、「ＰＧ・ＰＢ」という専用ソフトを使うことができます。

　この「ＷｉＳＰ」はＧ7ＵＰＮ,Ｃhris Ｊacksonさんが開発したシェアウエアソフトです。使用するためにはＡＭＳＡＴの衛星基金に（50ドル以上を）寄付することによって登録番号が送られてきます。「ＷｉＳＰ」（以下ＷｉＳＰ16）と「ＷｉＳＰ32」は全く別のソフトという解釈ですので、どちらを使うかよく考えて登録してください。

６　ＷiＳＰを立ち上げる

　このソフトの初期設定は予想以上に難しいといえます。詳しく説明すると相当な紙面が必要になってきます。そこでＪＡＭＳＡＴメンバーのＪＥ9ＰＥＬ/1脇田美根夫さんがこのことを詳しく書かかれていますので、実際の設定はそれをご覧いただきます（8項を参照）。脇田さんは「ＷｉＳＰ」の「ヘルプテキスト」を日本語に翻訳されておられますので、それもぜひご覧になってください。

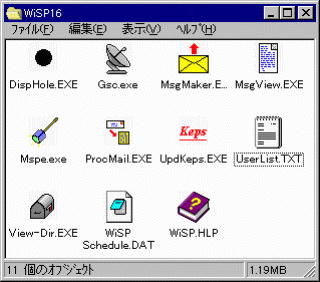

　ここでは初期的な注意事項を述べることにとどめます。まず圧縮されているソフトを「ＷＩＮＺＩＰ」などを使って「temp」など適当なディレクトリーに解凍します。「setup.exe」を実行すると「ＷｉＳＰ」のディレクトリーが作成されます（イメージ上）。

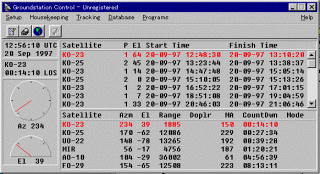

Groundstation Control

　「Ｓtation Ｓetup」で自局のコールサインのほかに緯度経度および海抜を入力する必要がありますので、事前に調べておきましょう。「Ｓatellite Ｓetup」では運用する衛星の名前と周波数を間違わずに入力してください（イメージ下）。この入力を勘違いしてずいぶん悩んだ局がありました。

　設定に不備がなくともうまく動かないときがあります。それに受信ができても送信ができないことが多いのです。最近はアップロードの周波数で不法に電話で使っている局が多いらしく、その影響で衛星に電波が届かないようです。このときは根気よく時間帯を変えて実験してください。

７　ＷｉＳＰの動作

　ここで「ＷｉＳＰ」はどのようにして衛星と交信するのかそのプロセスを書いておきます。

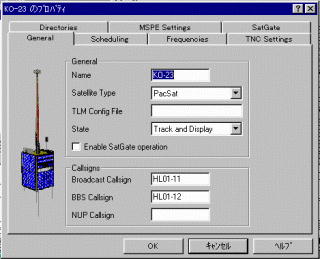

Satellite Setupの画面

1. 「ＧＳＣ」のスケジューリングに設定した衛星がＡＯＳ（可視時間）の前となると「ＭＳＰＥ」が自動的に立ち上がる。

2. 衛星から信号が正常に届くと「ＭＳＰＥ」に情報が表示されて画面が流れる。同時に「ＶＩＥＷＤＩＲ」にファイル情報が蓄積され、ステータス情報（Ｐ,Ａなど）が書き込まれる。

3. ステータス情報に従って衛星向けに獲得要求の信号が送られ、衛星に届くと画面の左下の「ＰＢ」欄に自局のコールサインが赤字で表示される。

4. それ以外に他局向けのデータも自動的に取り込まれる。

5. ファイルの受信状況が「ＭＳＰＥ」画面の左上と「ＶＩＥＷＤＩＲ」画面の中に数値が％で表示される。

6. 衛星がＬＯＳ（可視終了時間）の数分後に「ＰＲＯＣＭＡＩＬ」が立ち上がり、ダウンロードしたファイルがＺＩＰやＬＺＨのときは自動的に解凍されてＨＤＤの所定のフォルダ内に格納される。

7. ダウンロードしたファイルに新しい軌道情報があれば、「ＵＰＫＥＰＳ」が立ち上がり、「ＧＳＣ」内の軌道要素が更新される。

8. 最後に「ＭＳＰＥ」が自動的にアイコン化されて次の衛星の到来を待つ。

８　ＷｉＳＰの入手先

　「ＷiＳＰ16」と「ＷiＳＰ32」はＡＭＳＡＴから直接か、インターネットのＦＴＰサイトから入手しますが、脇田さんがディスクサービスをしてくださっております。最新版と一緒に関連情報もすべて提供してくださいます。
　切手(190円)を貼付の上、自分の住所氏名を記入した封筒（幅12cm以上）を同封し、フォーマット済み(1.44ＭＢ)の白紙ラベルを貼付のフロッピー(2ＨＤ)ディスク１枚（プラスチックケースに入れる）を、下記の住所に郵送します。ただしＷindows3.1版かＷindows95版のどちらを希望するかを明記します。

　235　横浜市磯子区栗木1-8-6　　脇田美根夫

　脇田さんにご迷惑をかけないように指定事項をよく守ってお願いしてください。

今月のホームページ

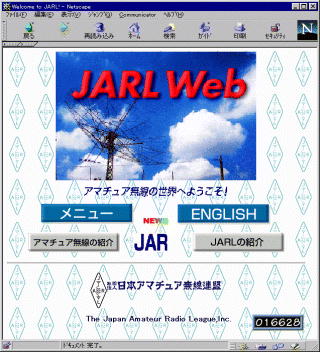

　今月からハム関連のインターネットのホームページを紹介するページを新設しました。まず最初は7月1日より開設されたＪＡＲＬのホームページhttp://www.jarl.or.jpを紹介しましょう。メニューをクリックすると「楽しもう！アマチュア無線」から「資料の窓」まで10項目に分かれています。

　内容は主として４部門に分かれています。ひとつはアマチュア無線とＪＡＲＬの紹介で、つぎに会員向けの情報提供とデータベース、それに外国向けの英語のページです。あと一つはアマチュア衛星ＪＡＳ-2の情報です。各ページに入るとさらに各項目に分かれており、予想以上に充実しています。

　特に嬉しいのは各種の情報やデータベースです。例えば再免許申請料などが現在いくらになっているのかわからなくて困ることがあります。ここでは10月１日から改正された手数料を見ることができます。

　それに抵抗のカラーコードやコンデンサーの数値やレピータリストなどが掲載されています。たまにしか必要ないデータを探すときに限って、手元の資料が出てこなくて困ることがよくあります。そのような資料をここに集めてもらうとたいへん便利です。よく旅行する人には会員に割引料金しているホテルの一覧表が有用ではないでしょうか。

　ＪＡＲＬによれば今後ますますデータベースを充実して行きたいと話しています。アマチュア無線でわからないことがあれば、ＪＡＲＬのホームページでということになれば本当に便利になります。今後の充実を大いに期待しましょう。
