１０月号「ハムのためのＶisual Ｃommunication」
| |

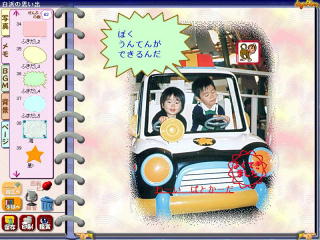

使い方は簡単ですが、ＣＤ−ＲＯＭにはチュートリアルという詳しく使い方が学べるソフトが付属しています。これを眺めているだけで誰でも使えるようになります。それにサンプルのアルバムも付いていますので編集の参考になります。このようにイラストを入れたり、バックの配色を自由に変更することができます。それに「ふきだし」を入れたり、シールを貼ることができます。 画像の取り込みは、ＴＷＡＩＮドライバーを設定することでディジタルカメラからじかに取り込むことができるようになっています。また読み込み可能なファイル形式はbmp,jpeg,gifやフォトＣＤなどがサポートされています。 録音することもできるので、メッセージを入れたり、画像の説明を付け加えることが可能です。いろいろな機能がありますが、画像を好きな角度に回転させたり、輪郭をぼかしたり枠をつけたりできます。仕上がったアルバムの自動表示や、ＢＧＭが流れて華やかな雰囲気を醸し出す演出も楽しめます。 もう一つの特徴は、できあがった作品をディスケットに保存してプレゼントすることができます。結婚式や記念日の思い出などの画像をまとめてメッセージを入れて贈ると、喜ばれること請け合いです。
現在運用中のアマチュア衛星の中には、ディジタル通信専用の衛星がいくつかあります。筆者が「ＣＱギャラリー」でよく紹介している海外の画像は、すべてこれらの衛星からダウンロードしたものです。 この秋打ち上げを予定している次期アマチュア衛星「フェーズ3Ｄ」にも高性能なディジタル回線が搭載されます。そこでこれらの衛星にチャレンジしたいと考えているハムのために、簡単な手引きと注意すべき事柄をお話しします。 アマチュア無線にはいろいろな楽しみ方がありますが、ここにお話しするディジタル衛星の運用は、非常に高度な技術が要求される分野だということを十分認識してください。それはまず衛星通信の知識を学び実際に体験することからはじめて、その上にパソコンの知識も中級程度が必要です。そして衛星を追跡するシステム（ソフトも含めて）を熟知しないとうまく運用ができないからです。 いままで衛星通信を本格的に運用していなかった局は、ぜひとも自分のパソコンで軌道を計算して（軌道計算ソフトのＱＴ98やＮＯＶＡが本誌２月号205ページに紹介されています）、その方位にアンテナを廻して衛星からの電波を受信してみてください。最初は衛星専用のアンテナがなくとも大丈夫です。八木アンテナを15度から20度程度に仰角をつけておくだけで70％程度の信号が受信できます。 このようにして衛星通信のノウハウを十分に経験してからからディジタル通信に進んでください。ディジタル衛星には大きく分けて２種類あります。一つはＪＡＳ-2にように地上のパケット通信ＢＢＳシステムと同じタイプが搭載されているものです。いまひとつは特別ソフトを必要とする専用ディジタル回線搭載の衛星です。 私たちは後者の衛星をほかと区別するために、便宜上「ＰＡＣＳＡＴ」衛星と呼んでいます。表１にそれを載せておきますが、今回紹介するのがこのタイプの衛星ですので間違わないようにしてください。 ２ 無線機とアンテナ 現在のＰＡＣＳＡＴ衛星は、地上からの送信（アップロード）は144ＭＨz帯で、受信（ダウンロード）は430ＭＨz帯を使用しています。ＦＭモードですから無線機はカートランシバーでも使えるのですが、ドプラー効果で周波数が大きく変動しますのでそれを追従する必要があります。
| |

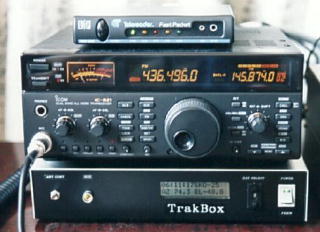

これらの無線機では、自動追尾システムからの信号で周波数を自動制御ができますし、メインダイアルで送受信周波数を同時に動かすことができるようになっています。それに送信電波が受信回路に回り込むのを少なくなるように配慮されているからです。 使用電力は４アマ資格の20Ｗでも実用になりますが、できれば３アマ以上の資格を取って50Ｗで運用されることをおすすめします。アンテナは144ＭＨz帯では７エレ以上、430ＭＨz帯では10エレ以上がよいでしょう。円偏波のクロス八木アンテナが衛星通信に最適といわれていますが、必ずしもそれでなくとも実用になります。都会地ではＦＭ局との混信をさけるためにわざと水平偏波のアンテナを採用している局もあります。マスプロ電工のオスカーハンター(ＷＨＳ32Ｎ)が衛星用に設計しているだけあって安定した性能を発揮しており、衛星ユーザーの標準アンテナとなっています。 衛星通信ではアンテナ直下にプリ・アンプを取り付けるのが常識ですが、アンテナから受信機までのフィーダーが10m程度であれば特にその必要はありません。リニアーアンプに内蔵されているプリ・アンプでも差し支えなく使用できます。 ３ 自動追尾装置 ＰＡＣＳＡＴ衛星は低高度円軌道なので、アンテナを常に衛星に仰角方位も向けるという作業はかなり面倒です。自動追尾装置はこれをパソコン内蔵のコントローラーで自動的に追尾してくれるたいへん便利な装置です。国内からはクリエート・デザインのＲＡＣ805と、エモテーターの901-3Ｄと普及品の891Ｅがあります。自作に自信のある局は、米国のＴＡＰＲから主要部品キットが頒布されています。 しかし、必ずしも自動追尾装置がなくとも運用ができます。筆者は手動だけで１回のパスで１ＭＢのデータを受信した経験があります。これは自動追尾で得られたデータ量の最高値と同じだったのです。手動でもうまくアンテナと受信機のダイアルをコントロールすれば、十分に運用できることがわかります。 ４ ＴＮＣ ＰＡＣＳＡＴ衛星が採用しているディジタル回線は9600bpsＦＳＫのＧ3ＲＵＨ方式がメインになっています。ＴＮＣもこのモードをサポートしている必要があります。タスコ電機のＴＮＣ-505とＴＮＣ-555がＧ3ＲＵＨモードを搭載しています。今回の紙面が少なくなりましたが、最後にアマチュア衛星通信に関する文献を紹介しておきます。
|
