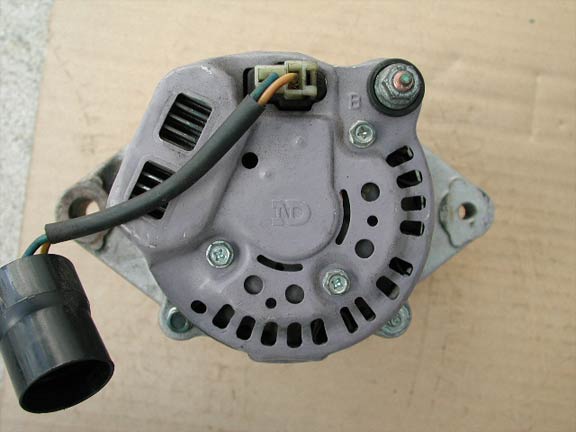

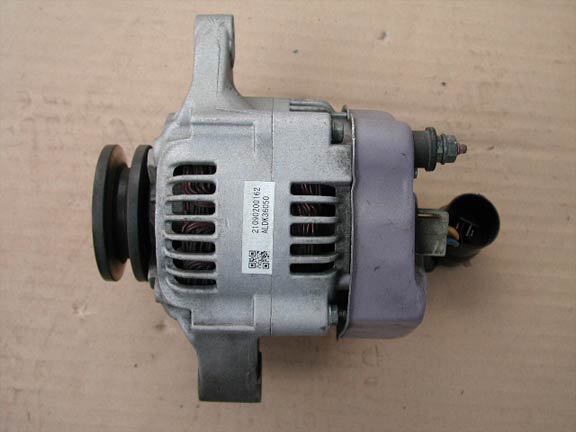

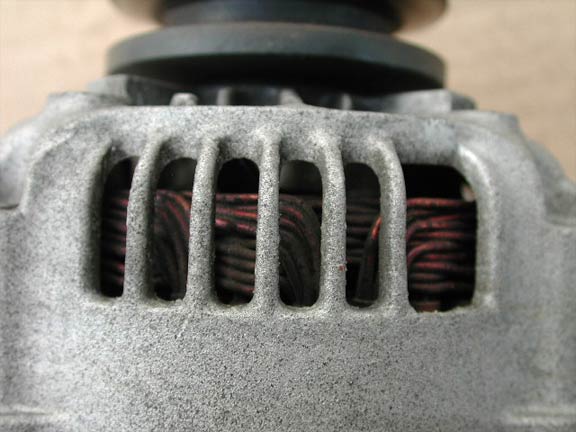

故障したオルタネータの外観
外観を見る限り、ワゴンＲか何かでよく使われたデンソーのオルタネータである。
故障したオルタネータはリビルト品だった。
ワゴンＲ/ＲＲに使われた65Aオルタではなく、50A程度のオルタネータである。

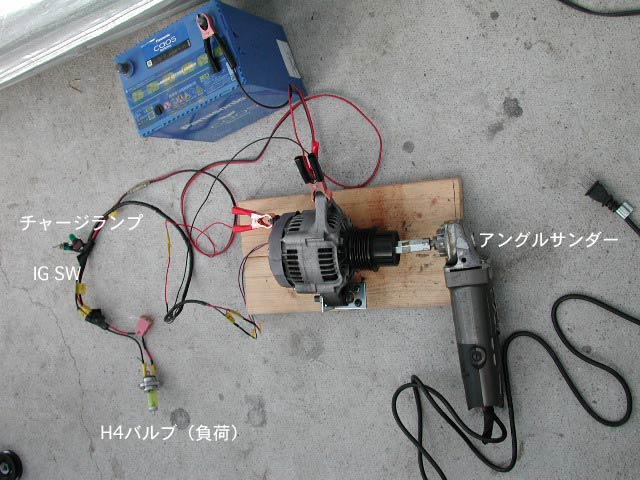

故障したオルタネータを、自作のオルタネータテスターで評価した。このテスターは、簡単な構造ながら実車での基本的な配線を模擬している。電気的負荷にはH4バルブを使用し、オルタネータの駆動源にはアングルサンダーを用いている。イグニッションスイッチやチャージランプも備わっている。
テストの結果、故障したオルタネータは全く発電しておらず、B端子電圧もOVであることがわかった。前頁の故障診断フローに則ると、レギュレーターが怪しいことになる。
次頁では、オルタネータを分解していく。
