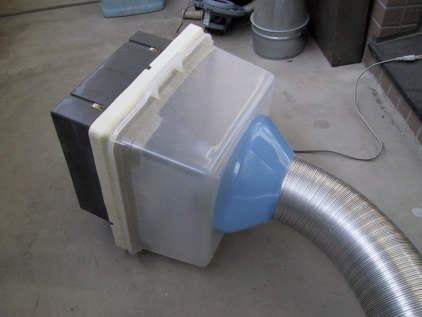

前回の4号機をそのまま使って、押し込み型から 吸い込み型に改造してみました。 今までは、真ん中の白い容器に換気扇のグレーの 部分がはまっていました。それを逆向きにしただけです。 これで、吸った空気をパイプに送り込むのではなく、 パイプから空気を吸うようになりました。 |
|

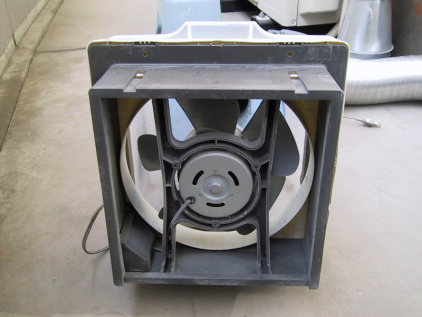

後ろから見るとこんな感じです。 こちら側に掃き出されます。 |
|

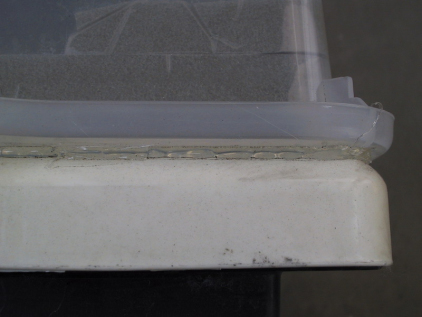

容器と換気扇のカバーは写真のようにホットボンド で周りを全部接着してあります。 換気扇とカバーは取り外しができるので後々の掃除も 楽にできます。 |
|

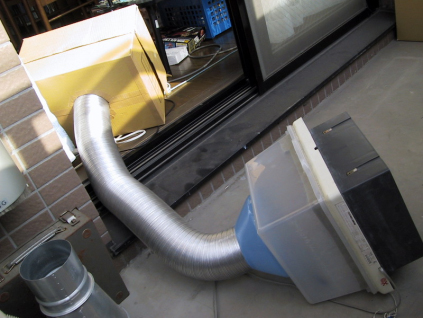

ダクトの先にダンボールの箱付けて完成! こんな感じです。 |
|

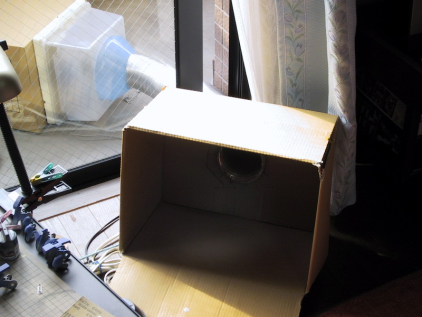

室内からは、こんな感じです。 これだと、塗装の際に箱の奥で塗装しなくても 結構吸い込んでくれます。 吹き返しもなくなりました。 |
|

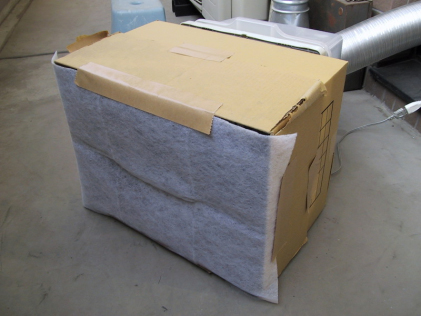

おまけです。 ベランダなもんで、洗濯ものを干されちゃうと、塗装ミスト が飛び散ってしまうので、レンジフードようのフィルター を付けてみました。 |
|

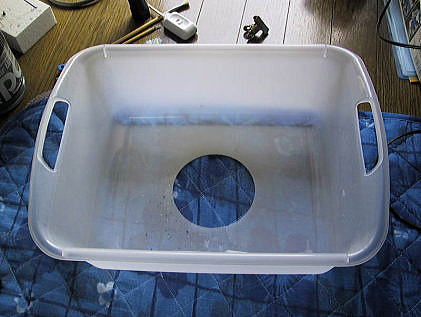

ブースの吹きつけ部分をダンボールから プラ製の容器に変えてみました。 後ろをサークルカッターで切り抜いてそこに ダクトをはめます。 容器は100円ショップで購入しました。 |
|

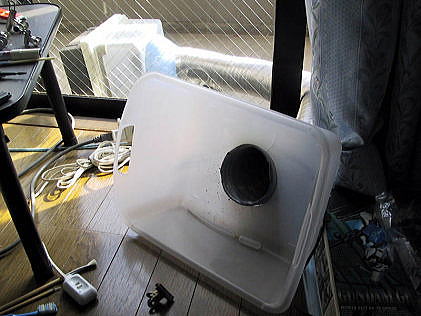

こんな感じで使ってます。 ブースの囲いが浅いように感じるかもしれませんが これで充分に吸い込んでくれます。 容器も半透明なので明るくて使いやすいです。 |
