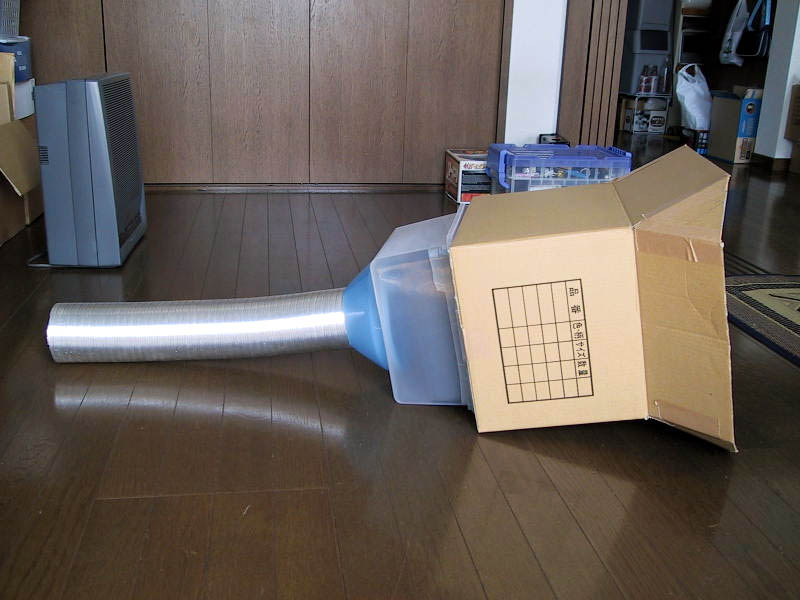

塗装ボースの新作が出来ました。 今回のは今までのノウハウをつぎ込んで 中々の自信作です。 全体はこんな感じです。 今回の製作費は、 換気扇 2980円 四角い容器 100円 ジョウゴ 100円 隙間テープ 135円 ダクト 1500円位で買えますが 今回は水道屋の友人から廃材品を 貰ったのでタダ! 以上です。 |
|

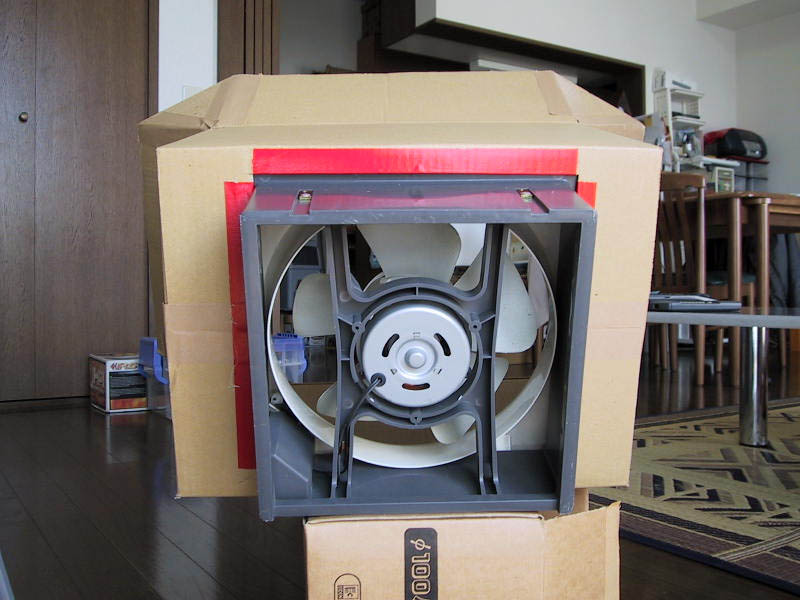

今回は25センチの換気扇を使用しました。 裏のフラップは邪魔なのでとっぱらってます。 構造はHJ誌11月号に掲載されてるものに かなり酷似してます。 |
|

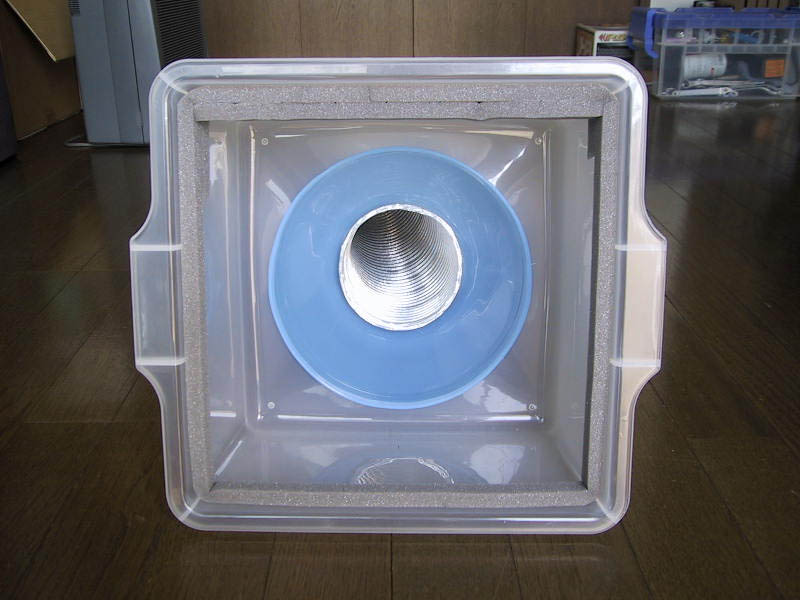

↑の換気扇をこのBOXにはめ込みます。 中の青いのはジョウゴです。 |
|

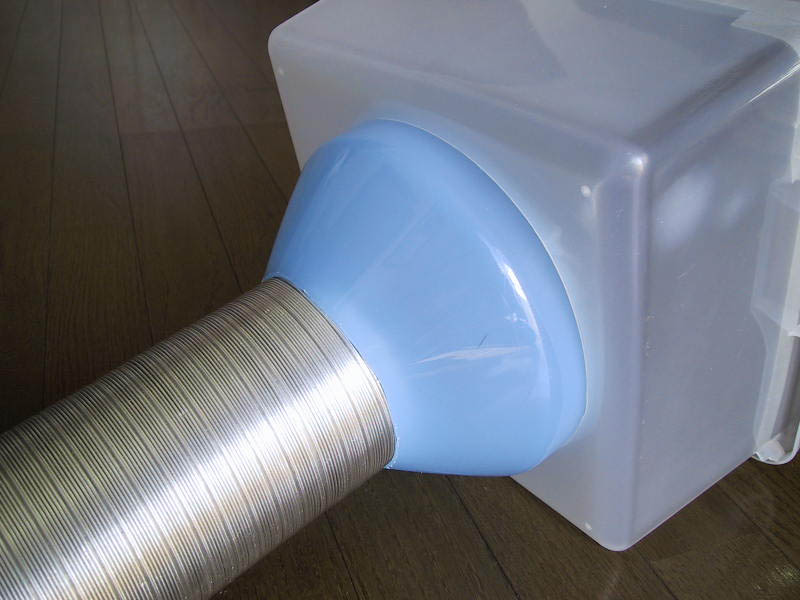

後ろはこんな感じです。 今回この様な形にしたのは、四角い容器に 直接ダクトを付けると排気が当たってしまい 乱気流が起きて吹き返しが出るために、円錐 形のジョウゴを入れることによって排気がスムーズ になるようにしてみました。 通称、エアロダイナミックス・ブースです。 実は次回作も考案中です。 |
