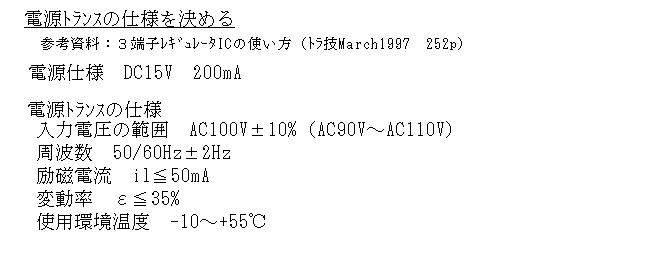

電源トランスの仕様を決める

実験室のＩＮＤＥＸに戻る

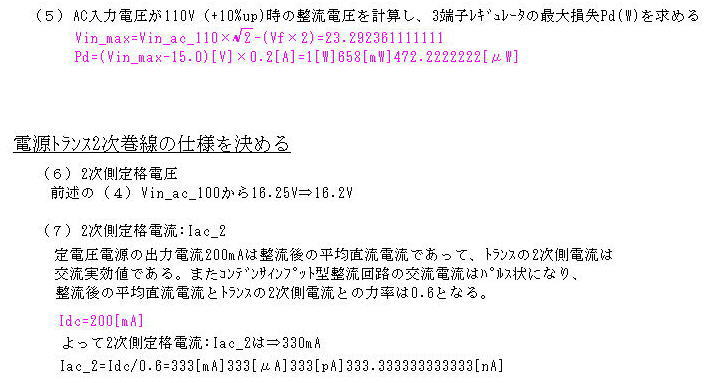

電源トランス2次側の定格電圧と定格電流をどのように決めたらよいか？調べていたら
「3端子レギュレータＩＣの使い方」と題してＣＱ出版社のトランジスタ技術に回路設計指針の
解説を見つけました。

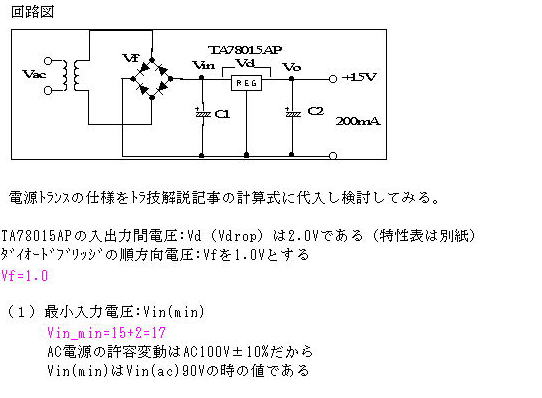

その記事中の、「電源トランスの仕様を決める」という解説に私の設計条件を代入し、
記事の解説にそって設計作業を進めてみました。

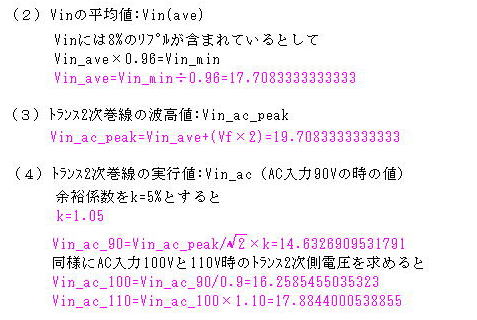

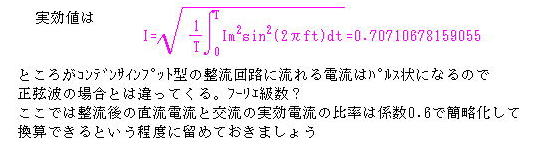

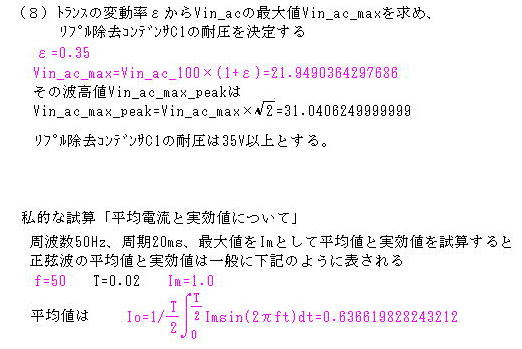

次の資料はその時の私流の理解をまとめたものです。
後日忘れた時のための私的な資料として、実験室のページに追加しました。

出典：トランジスタ技術　１９９７　March　252p
