完成

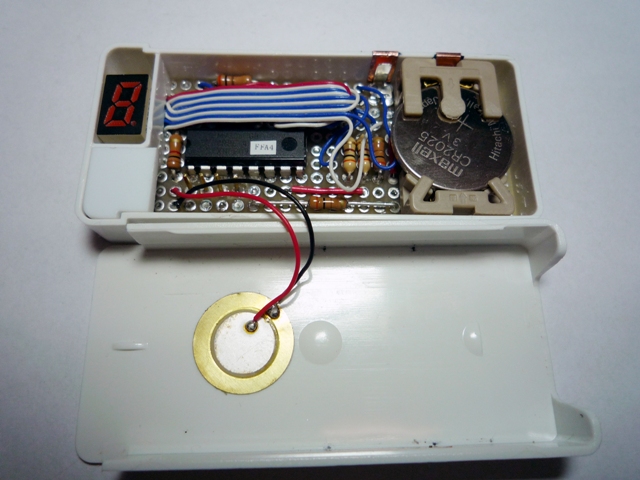

MC9S08SH8で作って動作確認を行った所、外部電源では問題なく動作しましたが、リチウム電池を入れて見ると直ぐに動作しなくなり電源電圧を調べて見るとなんと2.7V。マイコンの動作電圧ギリギリとなってしまいました。LEDの消費電流を削減して見ましたがリチウム電池の内部抵抗が大きいようで直ぐに２．７Vになってしまいました。そこでMC9S08QG8にマイコンを交換。20ピンが16ピンになりましたが、ポートCが無くなっただけなのでハード的には問題ありませんでした。CodeWarriorでマイコンを変更するとプロセッサーエキスパートで幾つかのパラメーターに！マークが出ましたのでチェックして修正しましたが、メインプログラムは修正の必要もなくコンパイルして動作しました。こういう時はプロセッサーエキスパートを利用して良かったと思います。

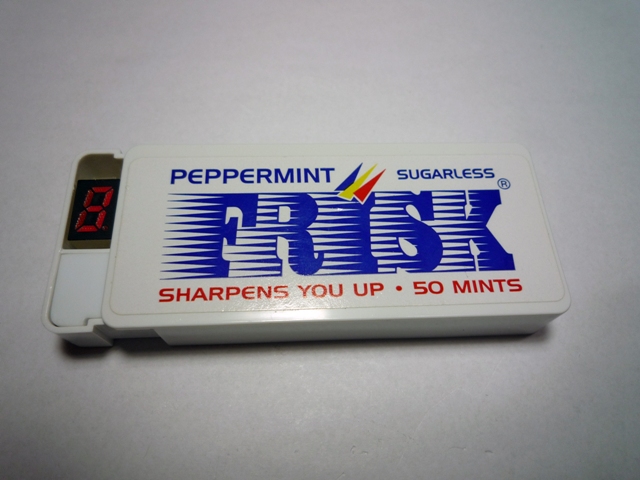

あまり大きな音は出ないのでケースに穴を開けたい所ですがipod nanoも圧電スピーカはケースの内側に貼り付けられただけなので、デザイン重視としました。ラーメンタイマーとしては満足しています。
