デバイス設定

プロセッサーエキスパート(PE)を使って設定します。

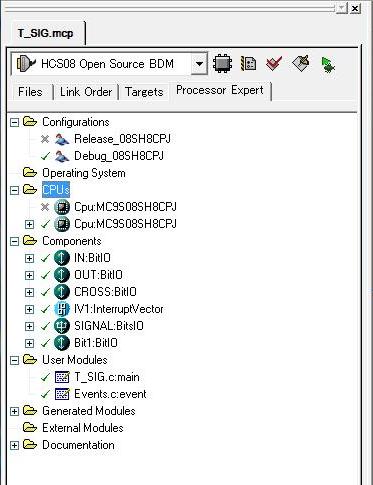

下図のBeansフォルダがPEで設定した結果です。プロジェクト名はT_SIGです。
　・IN　　　　 　　：信号下磁気スイッチ入力ポート設定
　・OUT　　　　　：出口磁気スイッチ入力ポート設定
　・CROSS　　　：踏切下磁気スイッチ入力ポート設定
　・IV1　　　　　 ：割込みベクタ設定
　・SIGNAL　　 ：信号機LED出力ポート設定

CodeWarriorで作成したプロジェクトフォルダをダウンロードできます。CODEフォルダに全てのソースがあります。
T_SIG.lzh へのリンク←クリックしてダウンロードしてください。2009.12.8変更

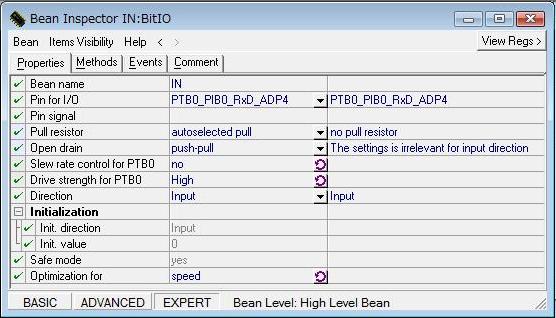

【磁力スイッチ入力ポート設定】ByteIO

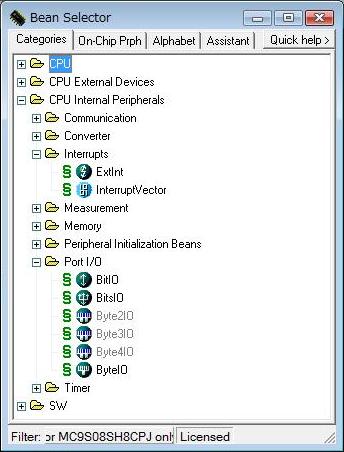

Beans SerectorのPoart IOフォルダのをダブルクリックして設定します。

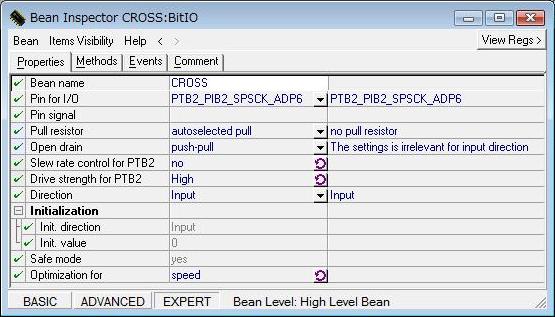

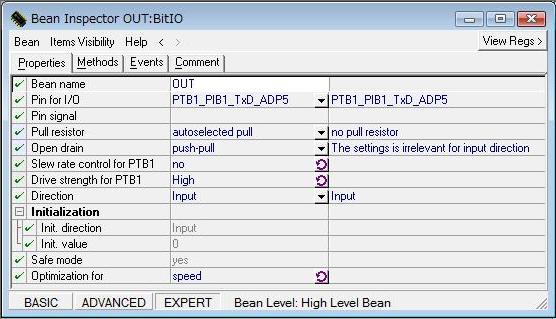

Bean nameは信号機に向かって進入するのでINです。Pin for IOはPTB0に設定します。DirectionをInputに設定します。同様にしてOUTとCROSSも設定します。OUTは信号官制区間終点の磁気スイッチ入力ポートです。PTB1に設定します。CROSSは信号官制区間中央の踏切に設置された磁気スイッチ入力ポートです。PTB2に設定します。

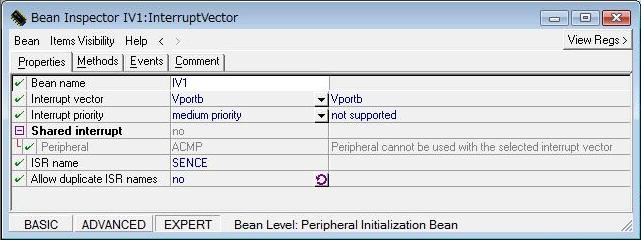

【割込みベクタ設定】InterruptVector

Beans SerectorのInterruptsフォルダのをダブルクリックして設定します。Interrupt vectorはVportaに設定します。ISR nameはSENCEとしています。

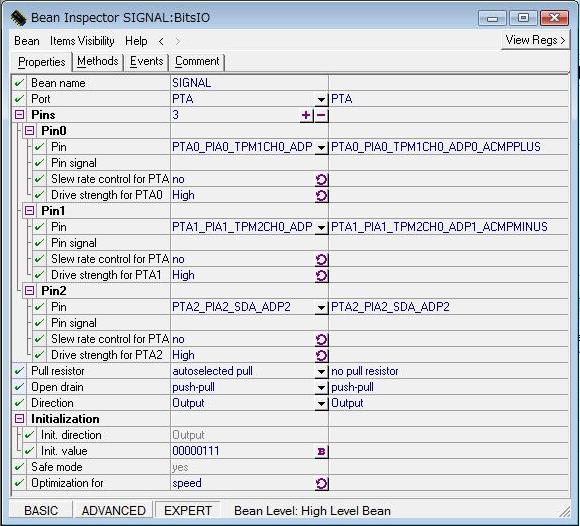

【LED出力ポート設定】BitsIO

Beans SerectorのPoart IOフォルダの をダブルクリックして設定します。
Bean nameはSIGNALです。PortはPTAに設定します。Pinsを3に設定してPin0をPTA0、Pin1をPTA1、Pin2をPTA2に設定します。DirectionをOutputに設定します。これでポートA0〜2は3ビットデータ出力として設定されます。Init.Valueを00000111に設定すると、起動時は3ビットともHiになり信号LEDは消灯のまま始まります。

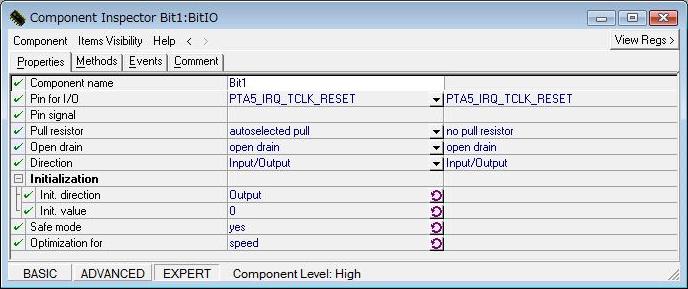

【踏切遮断機用信号出力】2009.12.8追加

踏切遮断機用信号出力を追加しました。踏切遮断機は複数になる可能性があるのでオープンドレイン出力できるPTA5に設定します。

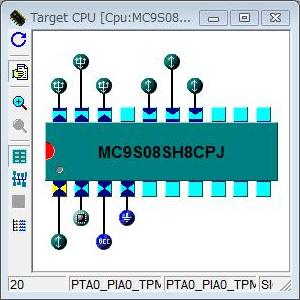

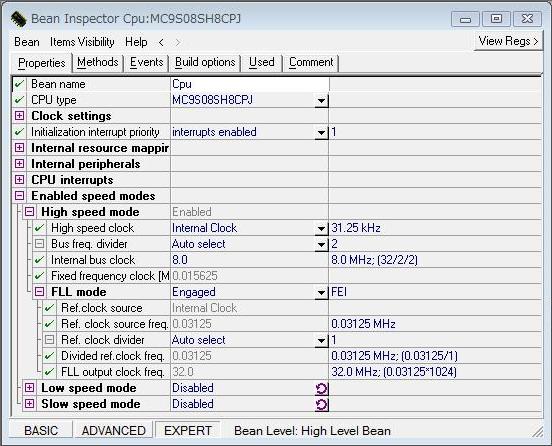

【CPU設定】MC9S08SH8CPJ

CPUの設定は特に変更していません。バスクロックは8MHzです。MethodsでDelay100USをダブルクリックしてチェックを入れてください。
全ての設定が終わったら左上のコマンドProsessor ExpertのGenerate Code’プロジェクト名’をクリックしてコードを生成します。
