新規作成→デザインから、アプリケーション→コンポーネント追加(A)→底板を開く。同じようにして、側板を取り込む。

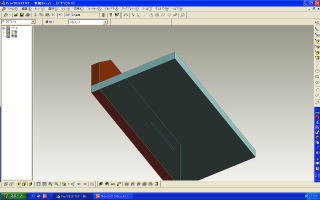

底板と側板が重なっているので、底板の表面と、側板の底面を選択する。

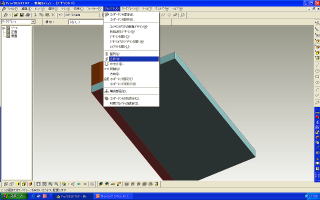

拘束→合致をクリックする。

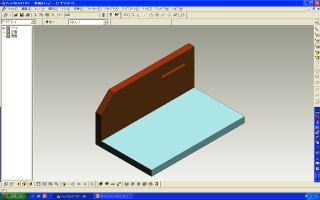

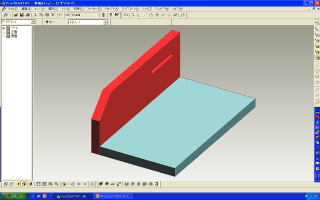

側板が移動して組立てできる。

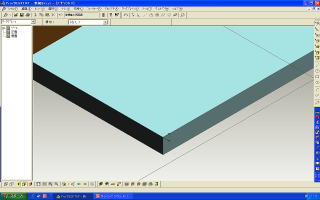

図形の上で右クリックして、座標軸を手前の角に移動する。

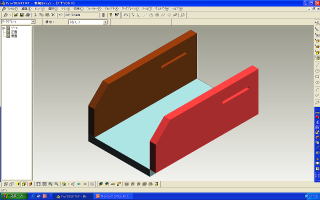

右側板を取り込む。

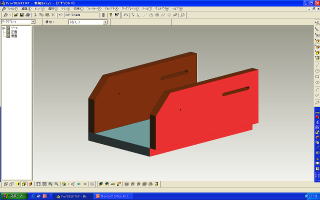

側板の右側面と、底板の右側面を選択する。

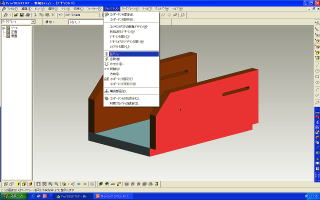

拘束→整列をクリックする。

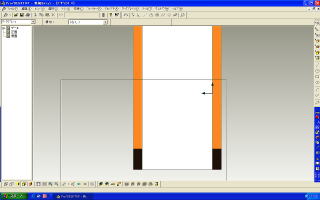

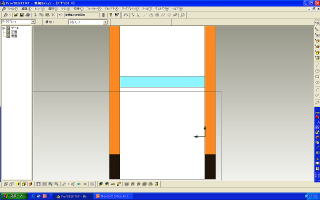

座標軸を130mmと、内側に移動する。

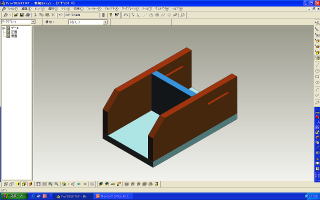

仕切り板を取り込む。
座標軸を60mmに移動して、「持ち手」を取り込む。

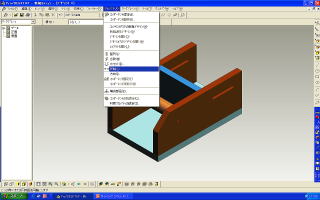

持ち手の位置が15mm高くなってしまったので、側板のφ3の穴と、持ち手のφ3の穴を選択して、拘束→同軸をクリックする。

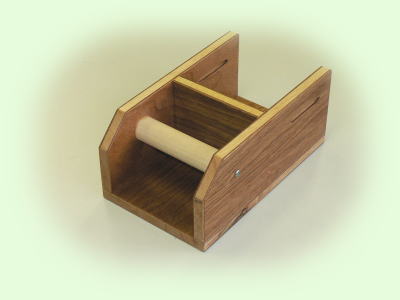

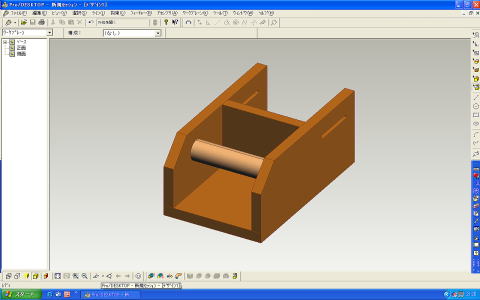

材料の色を調整して”完成”です。
.。
