板金具（左）の制作　２−�B

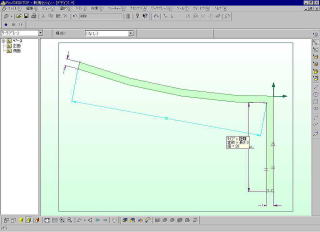

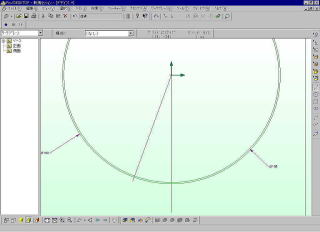

中心に垂線を引き、左側に作図します。

金具の寸法を出し易いように、座標軸を右上に移動してから寸法を変えてゆきます。

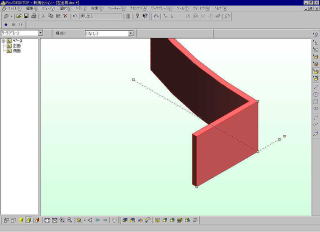

「押し出し」をかけて原型を創ります。デフォルトの状態はこの色です。

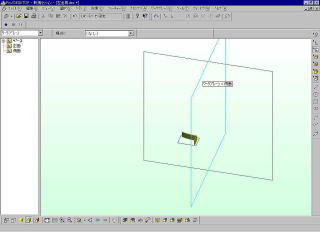

側面のワークプレーンの位置を調べるため画面を後退させます。

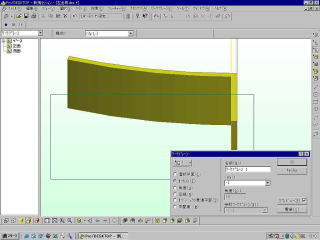

側面のワークプレーンをー１ｍｍ移動させて、金具の表面に移します。

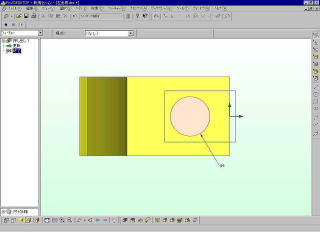

新規スケッチからφ４の穴を開けます。

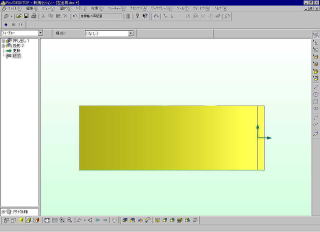

正面のワークプレーンを選び、枠側、表面に作図面を移動します。

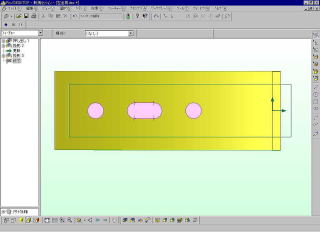

φ２の穴と、飾り穴を作図します。

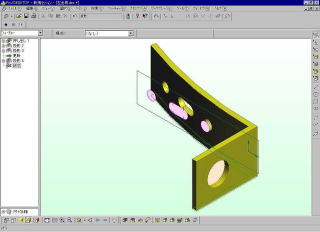

「投影」で穴を開けます。枠側Ｒ８０の曲面ですから、ワークプレーンは図のようになっています。

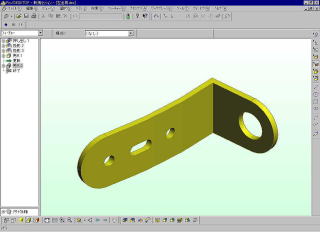

完成
