スライド捻子、ナットの制作　３‐�@

スライド捻子とナットを創ります。いずれも正面のワークプレーンに作図して、「回転」で立体にします。

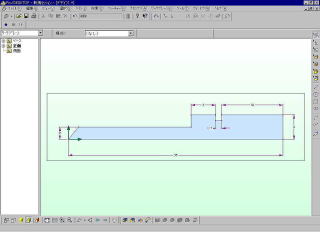

スライド捻子の断面図を正面に作図します。

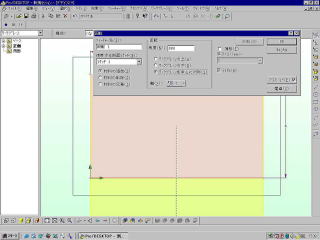

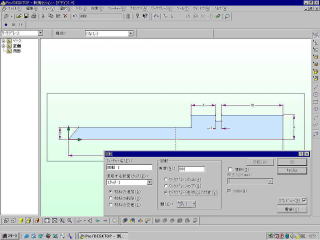

回転軸をセレクトして、ワークプレーンを中心に「回転」をかけます。

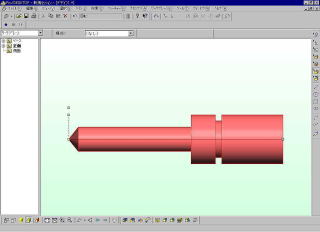

捻子が立体化されました。

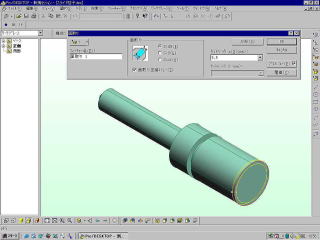

頭部を１ｍｍ「面取」します。

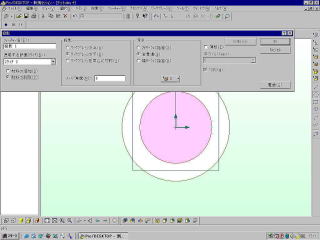

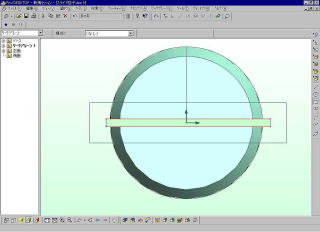

頭部にﾏｲﾅｽドライバー用の溝（スリワリという）を作図します。1.2ｍｍ切り込みます。

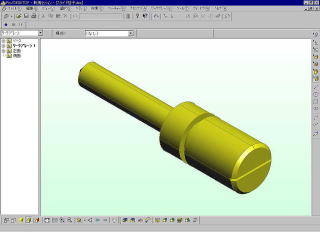

完成！

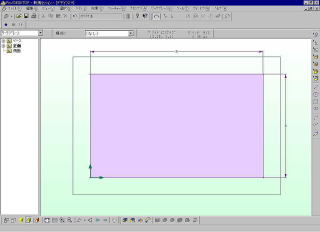

ナットの断面図を正面に作図します。

「回転」をかけます。

φ４の捻子穴を開けます。

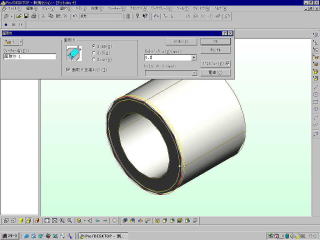

0.2ｍｍ背面の「面取」をします。

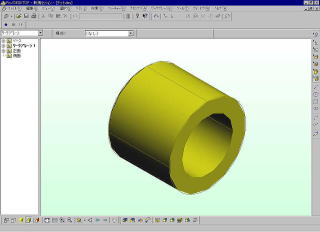

完成！
