板金具(右)の制作 2−A
板金具はφ158とφ160の円を作図して、その円弧の一部分を使って創ります。

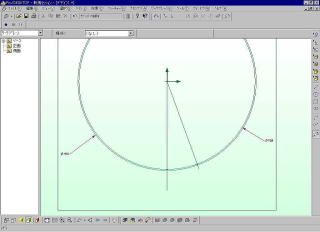

新規デザインのベース面にφ158とφ160の円を描き、中心から真下に垂線と、座標28の位置とに2本の線をひく。

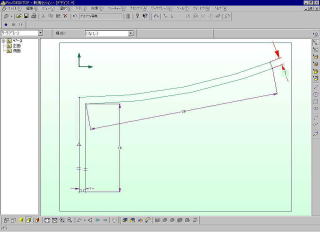

セグメント削除で余分な線をカットして、金具板厚を1mm、枠取付側28mm、捻子側13mmに変更する。

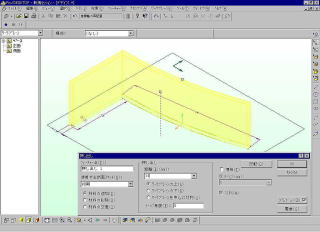

「押し出し」ダイアログ、材料の追加、ワークプレーンの上、8mmと入力してOKをクリックする。

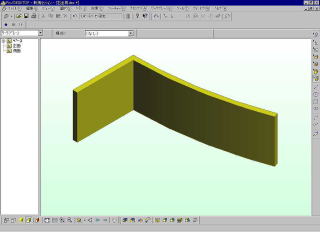

色の設定を「真鍮色」にする。

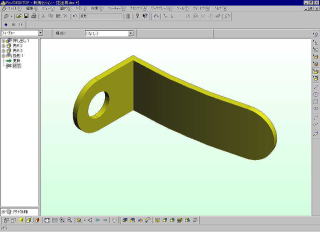

角を5Rで面取りをして、捻子側にφ5の穴を開ける。

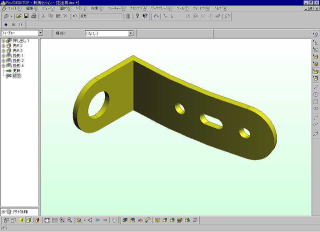

ワークプレーンを枠側に移し、φ2の穴と飾り穴を開ける。
