内枠・外枠の制作　２−�@

手芸用品のクロバー製刺しゆう枠を制作します。
ベース面に作図して「押し出し」をかける、ベーシックな方法です。
ブナ合板の色にしました。

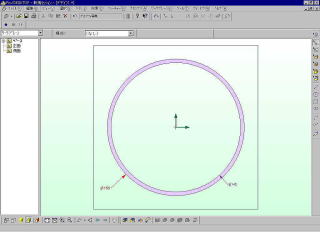

ワークプレーンベース面に、内径φ１４２外径φ１５０の円を作図する。

「押し出し」ダイアログから材料の追加、ワークプレーンの上、１０ｍｍを入力して、ＯＫをクリックする。

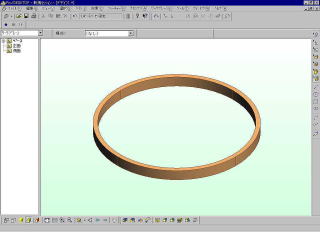

内枠が出来ました。

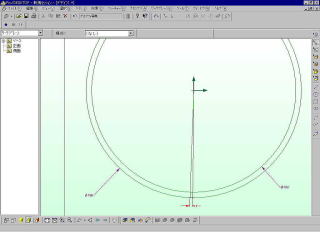

新規ベース面に内径φ１５０外径φ１５８の円を作図します。
中心から２本直線を引き、幅を２ｍｍに変更します。
余分な線を「セグメント削除」でカットします。

「押し出し」をかけて立体化します。

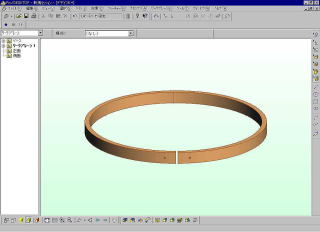

切れ込みの在る外枠が出来ました。
切れ込みの端から１０ｍｍの位置にφ２の穴を開けます。

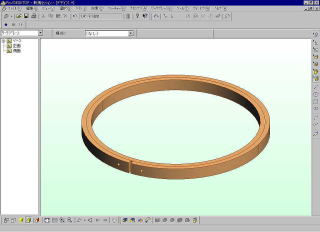

新規デザインを開き、アッセンブリーからコンポーネント追加で、内枠、外枠を取り込みます。
色は内枠、外枠作成の時に指定色にしました。
