ナショナル RJX-610、取り説集






***********************1978********************************
ナショナル RJX-610 マニュアルダウンロード(1978?)
当該部抜粋、大きい画像ですので適当に保存して加工して印刷してください。
190kB-720kB

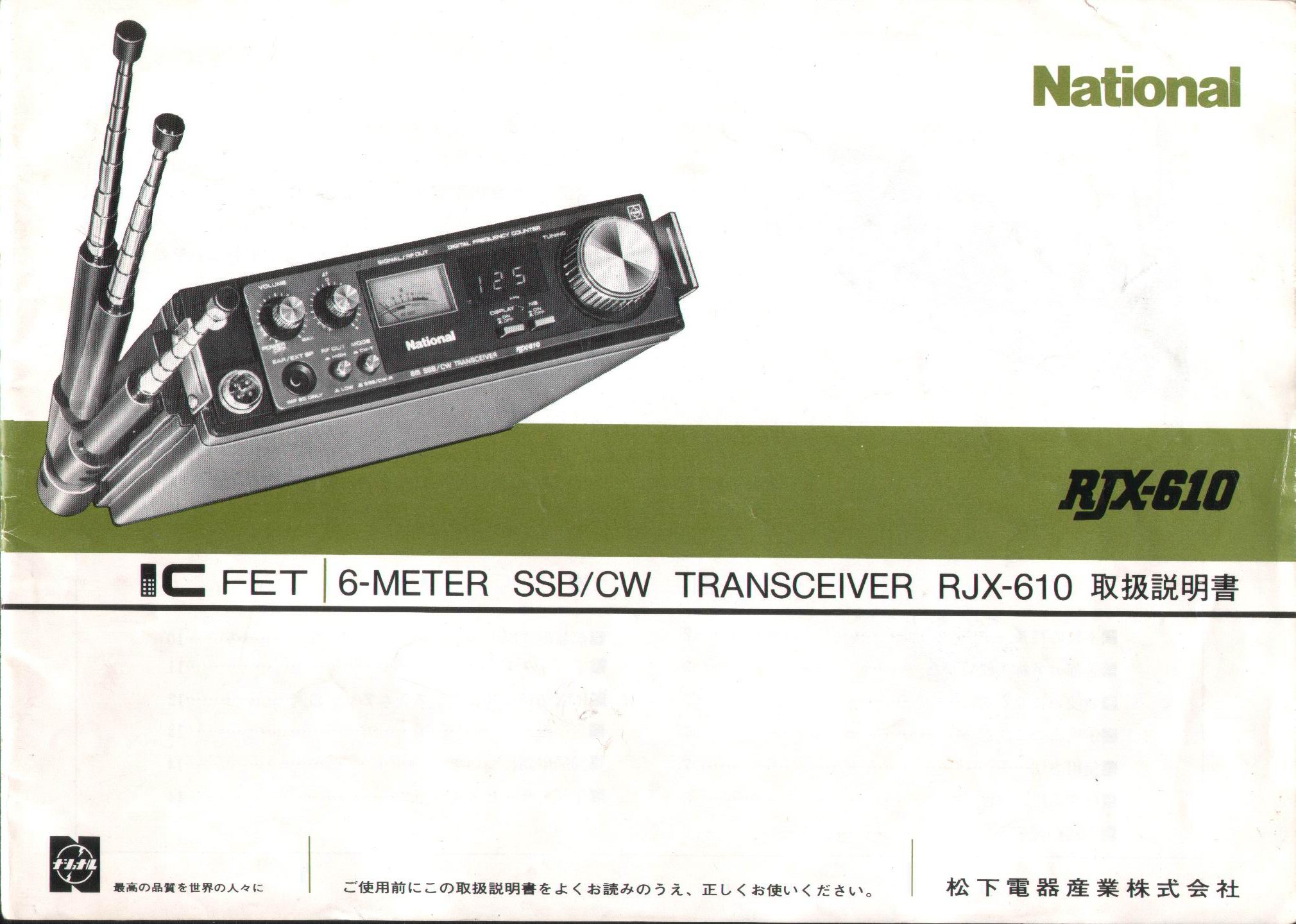

取り説表紙

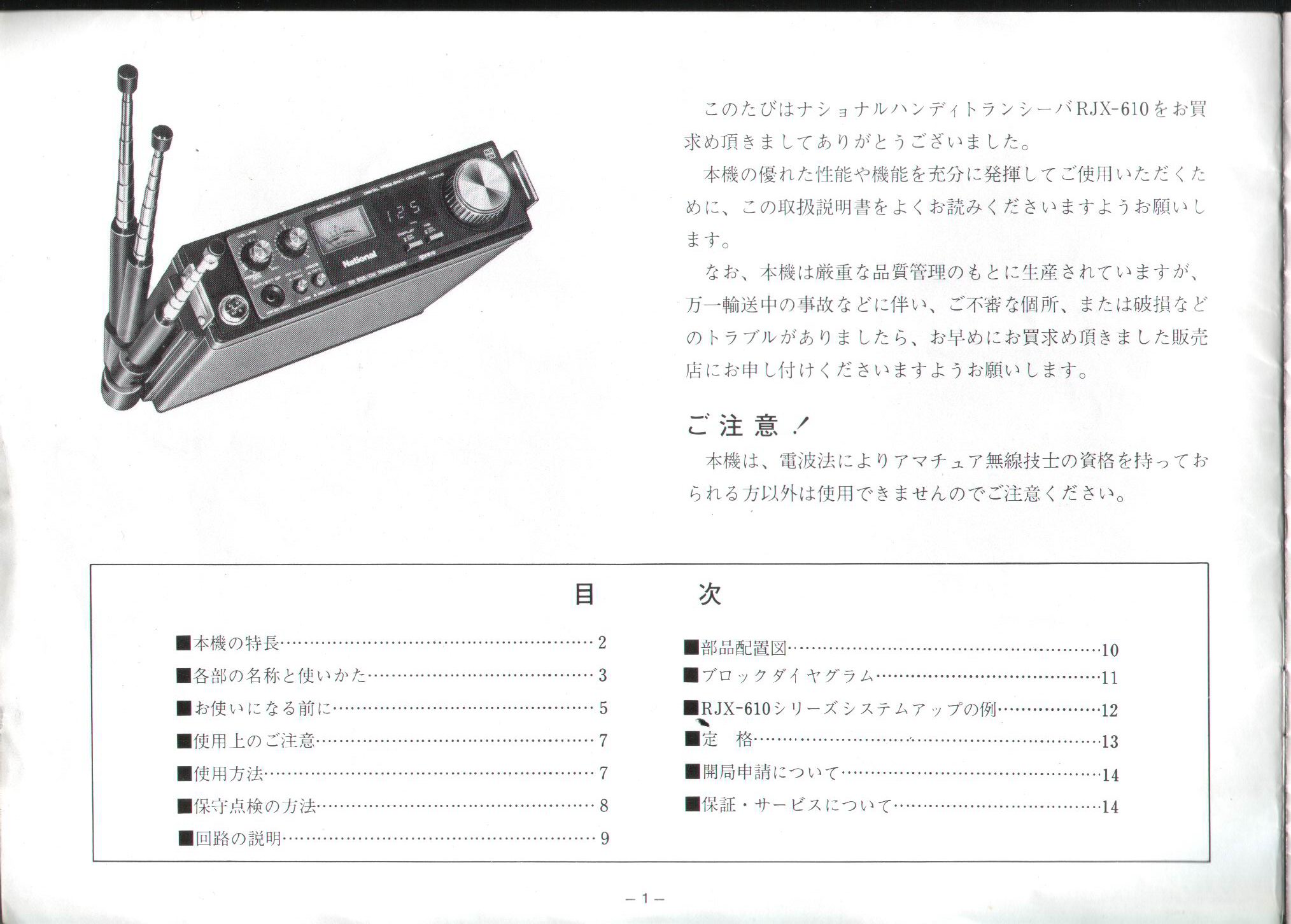

目次1

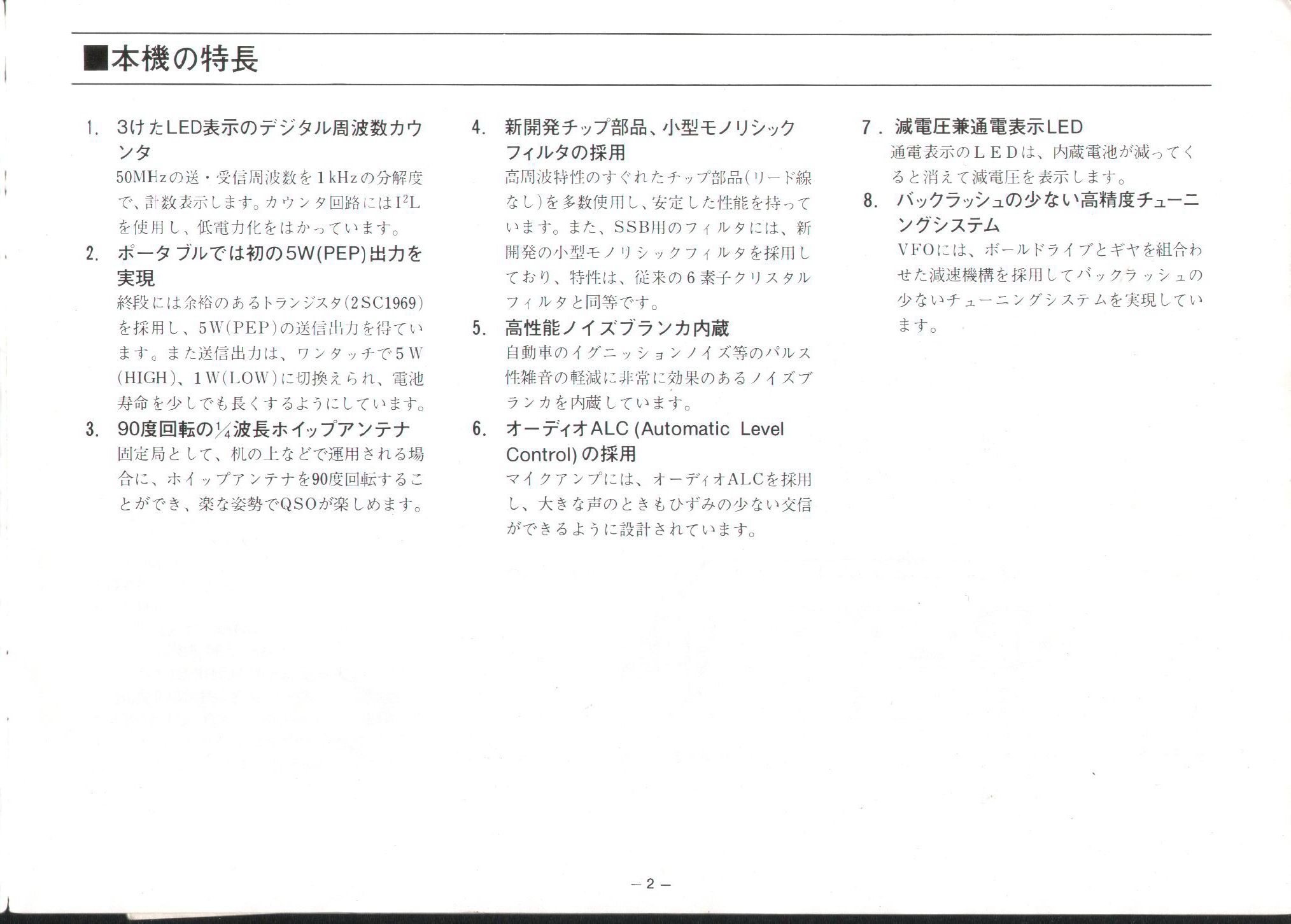

本機の特長2

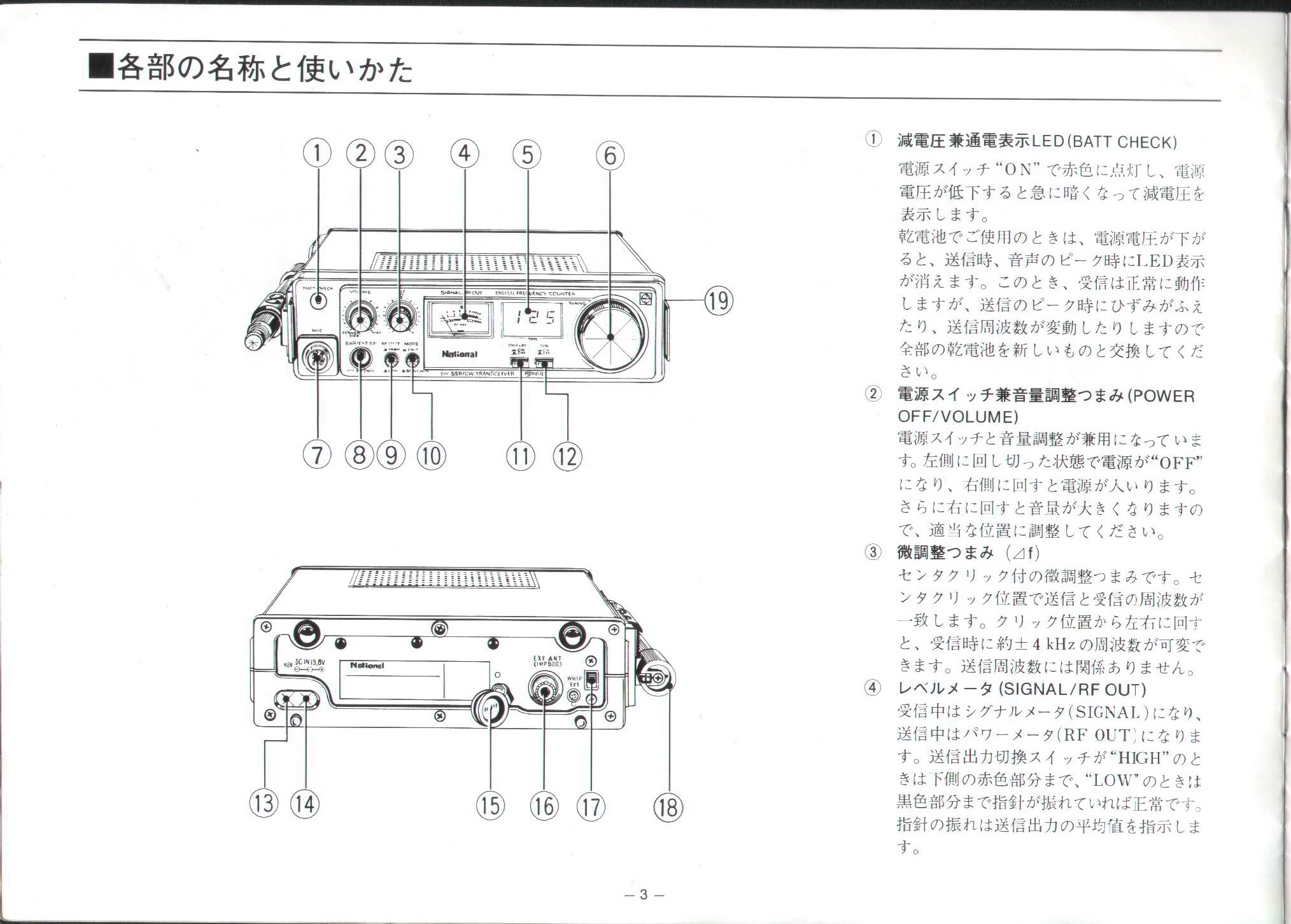

各部の名称と使い方3

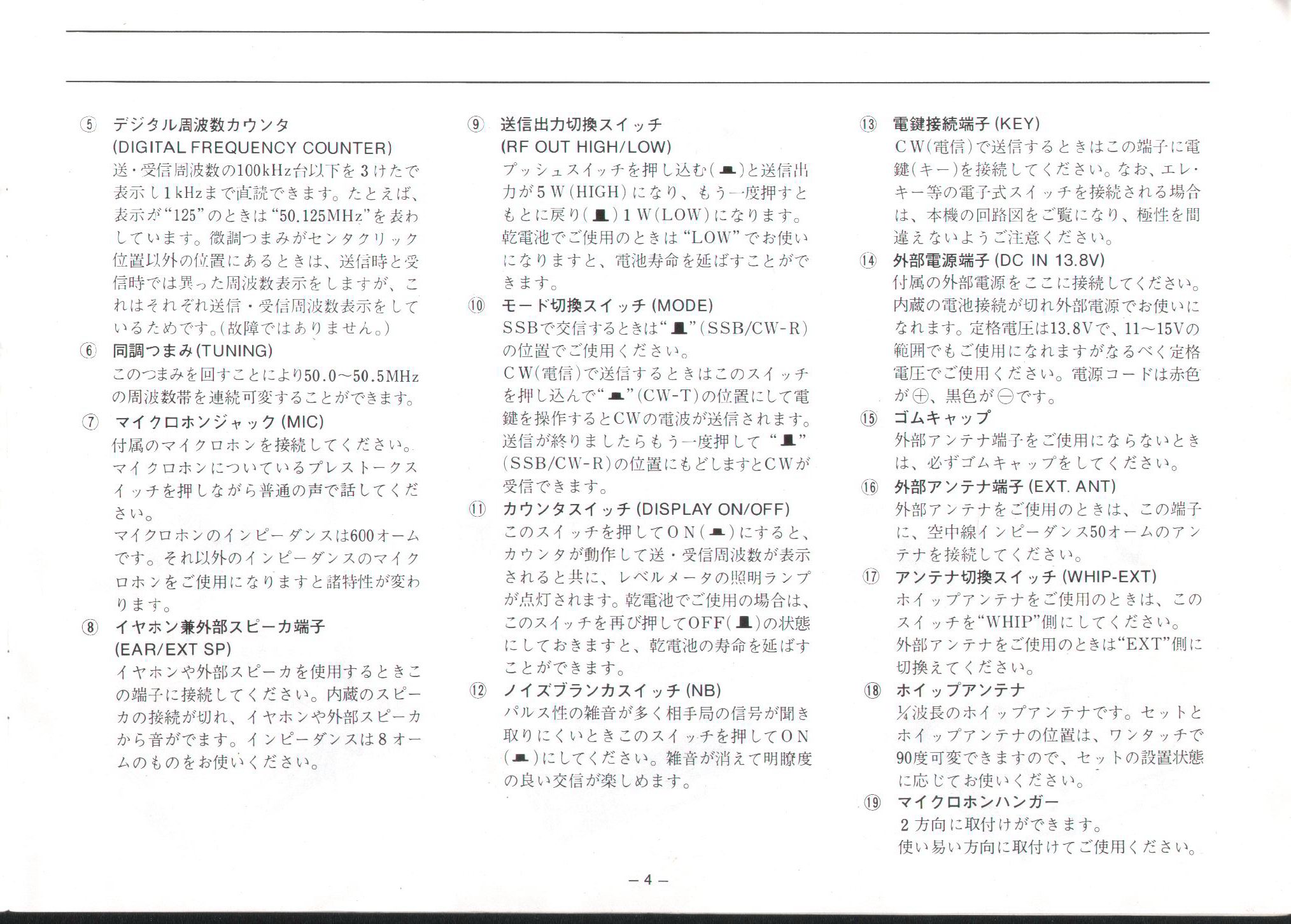

各部の名称と使い方4

お使いになる前に5

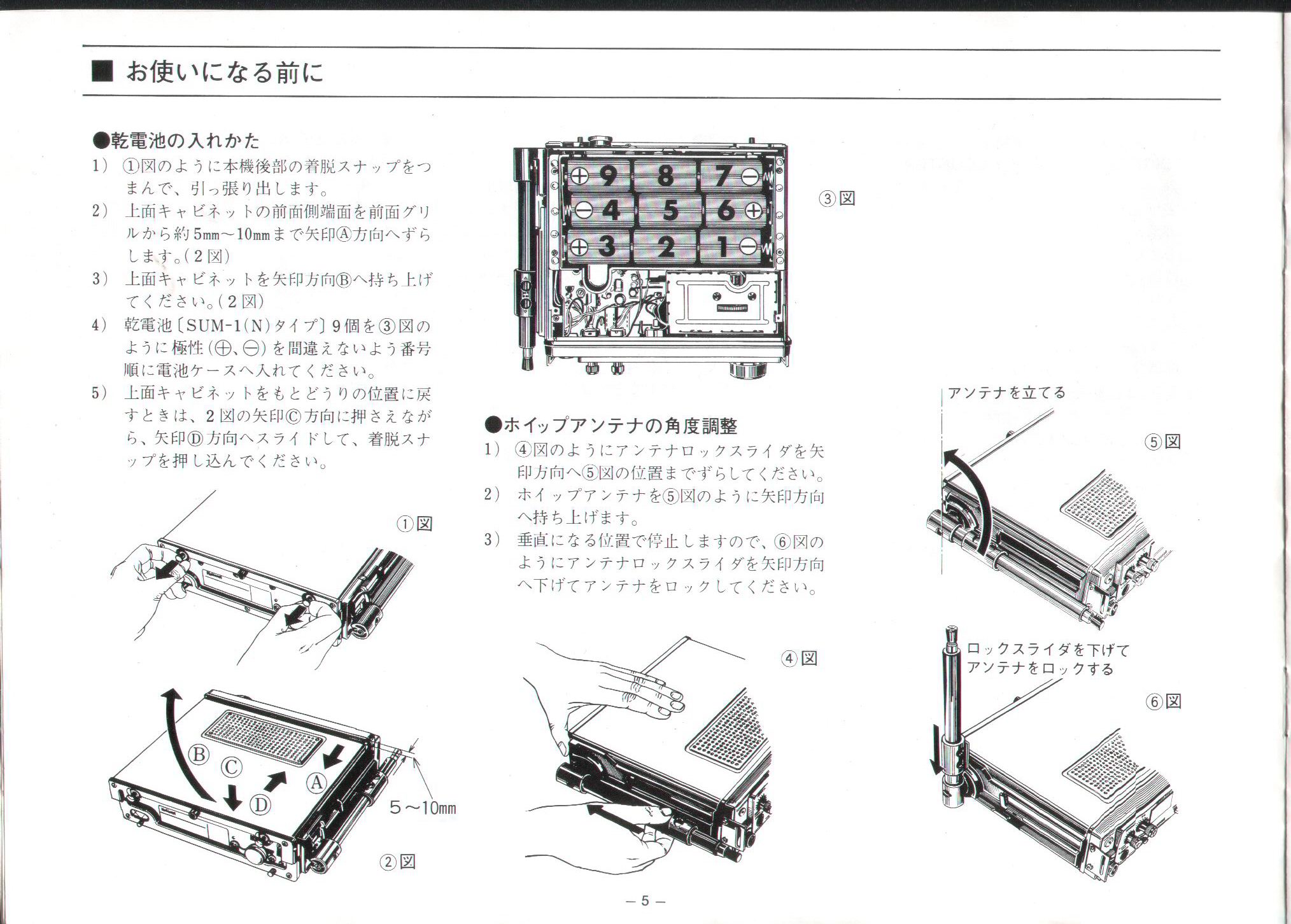

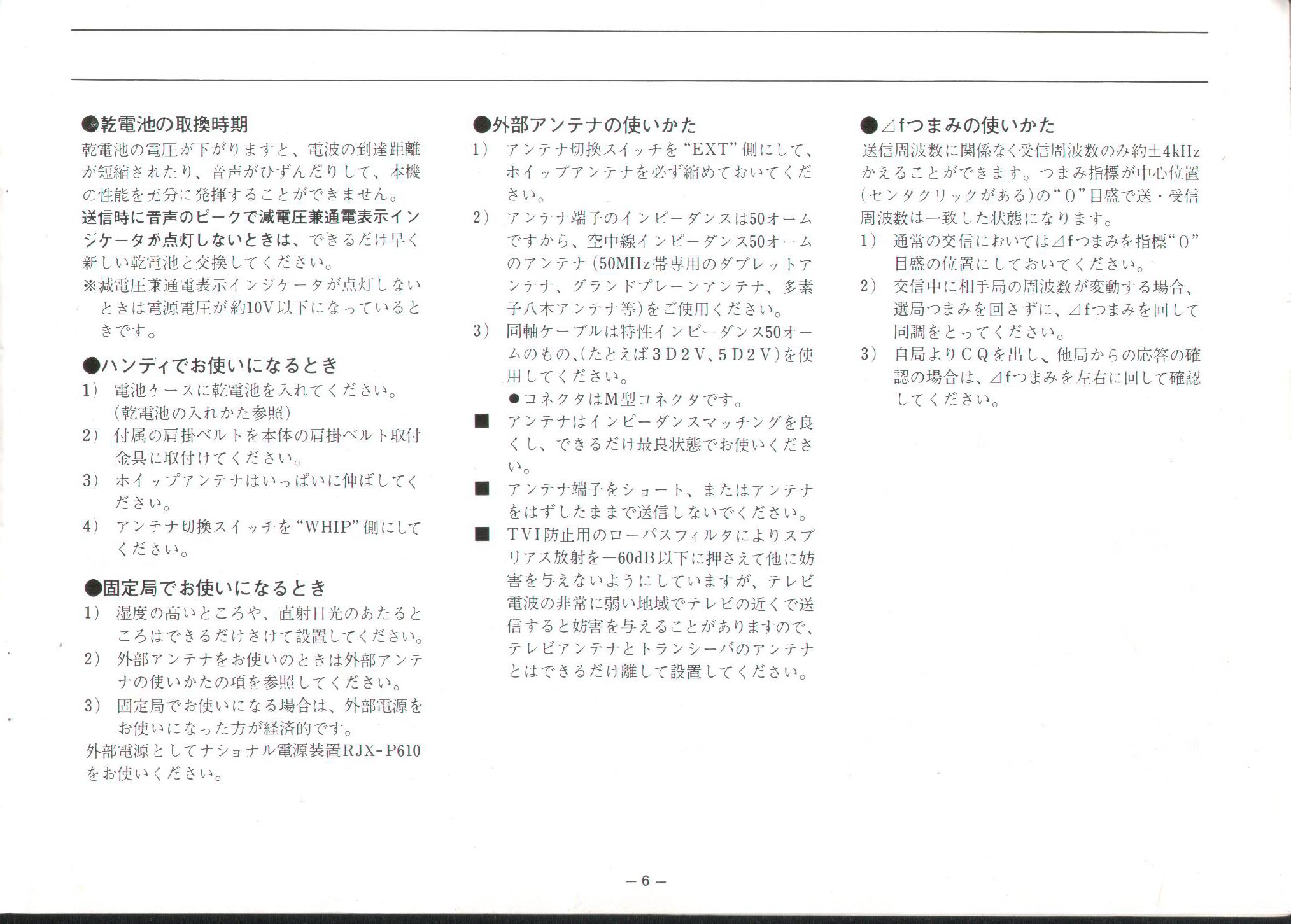

お使いになる前に6

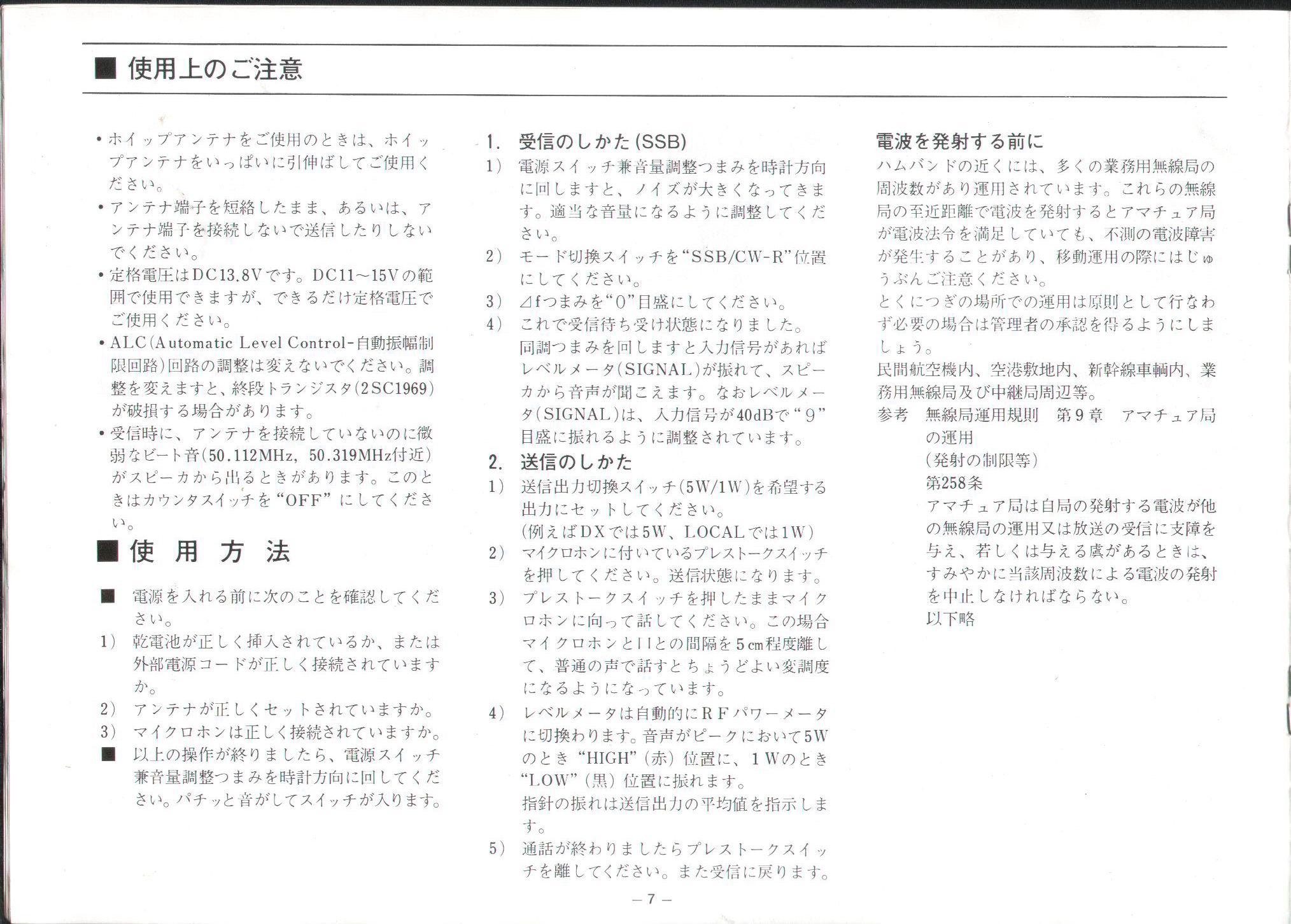

使用上のご注意7

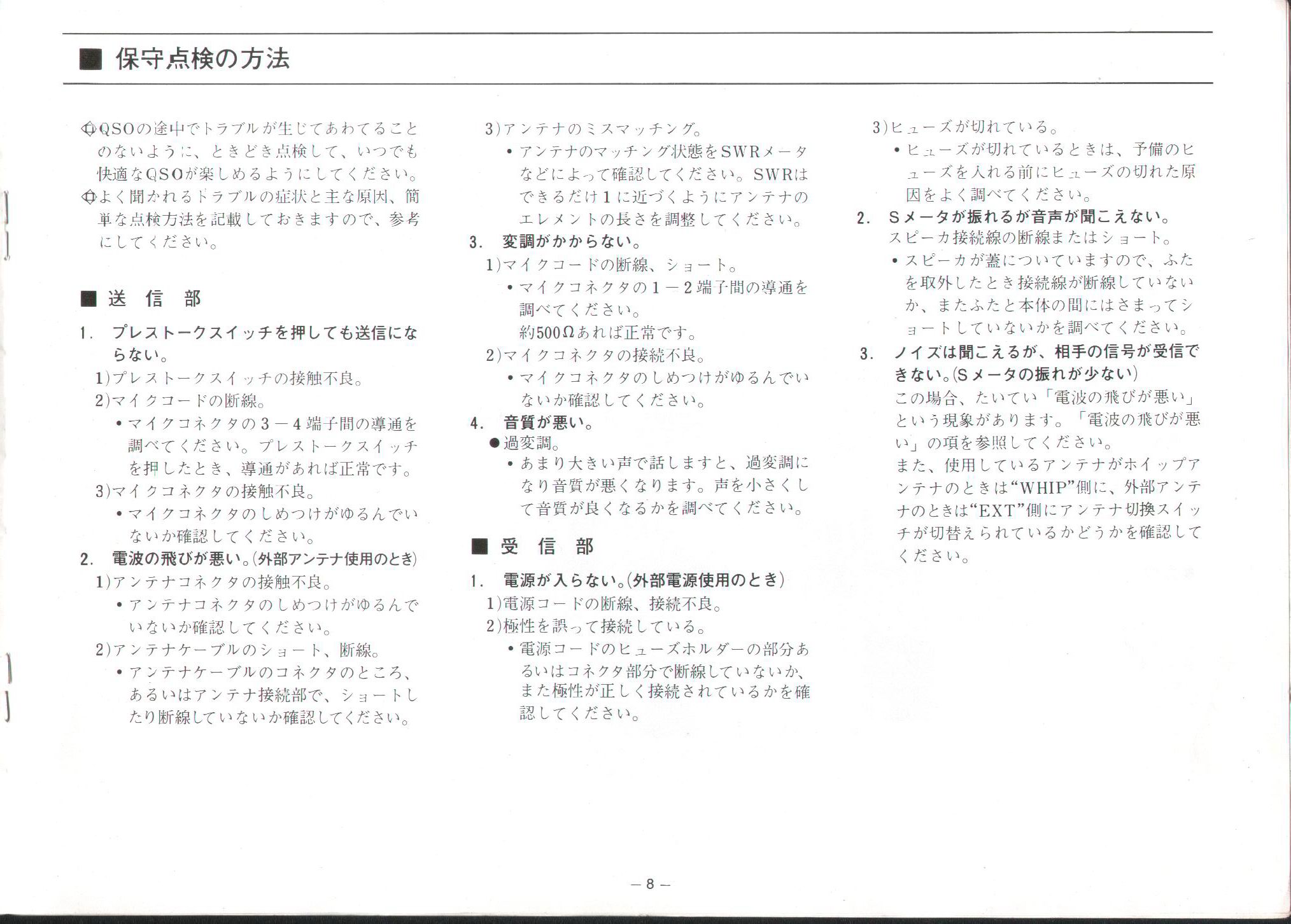

保守点検の方法8

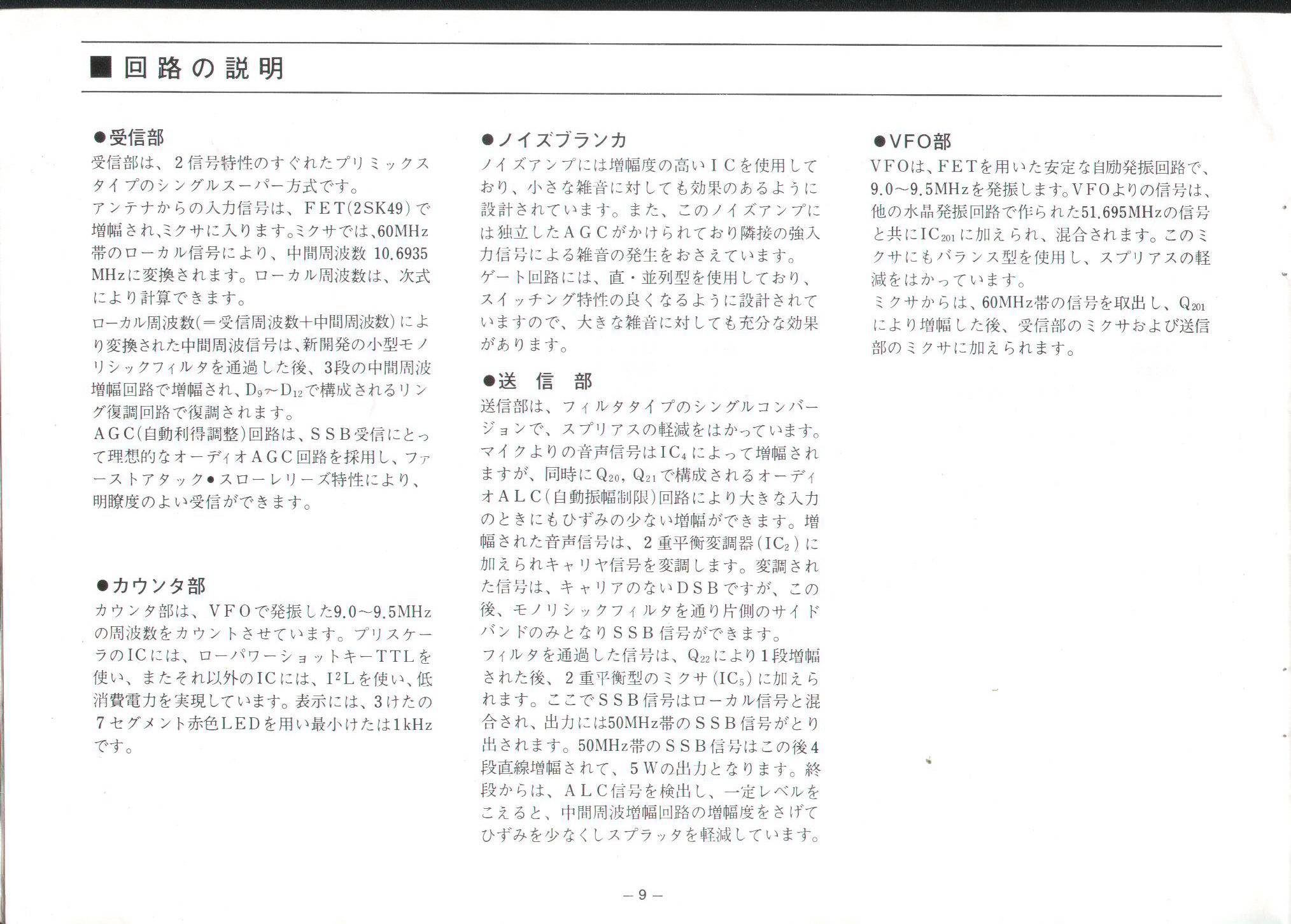

回路の説明9

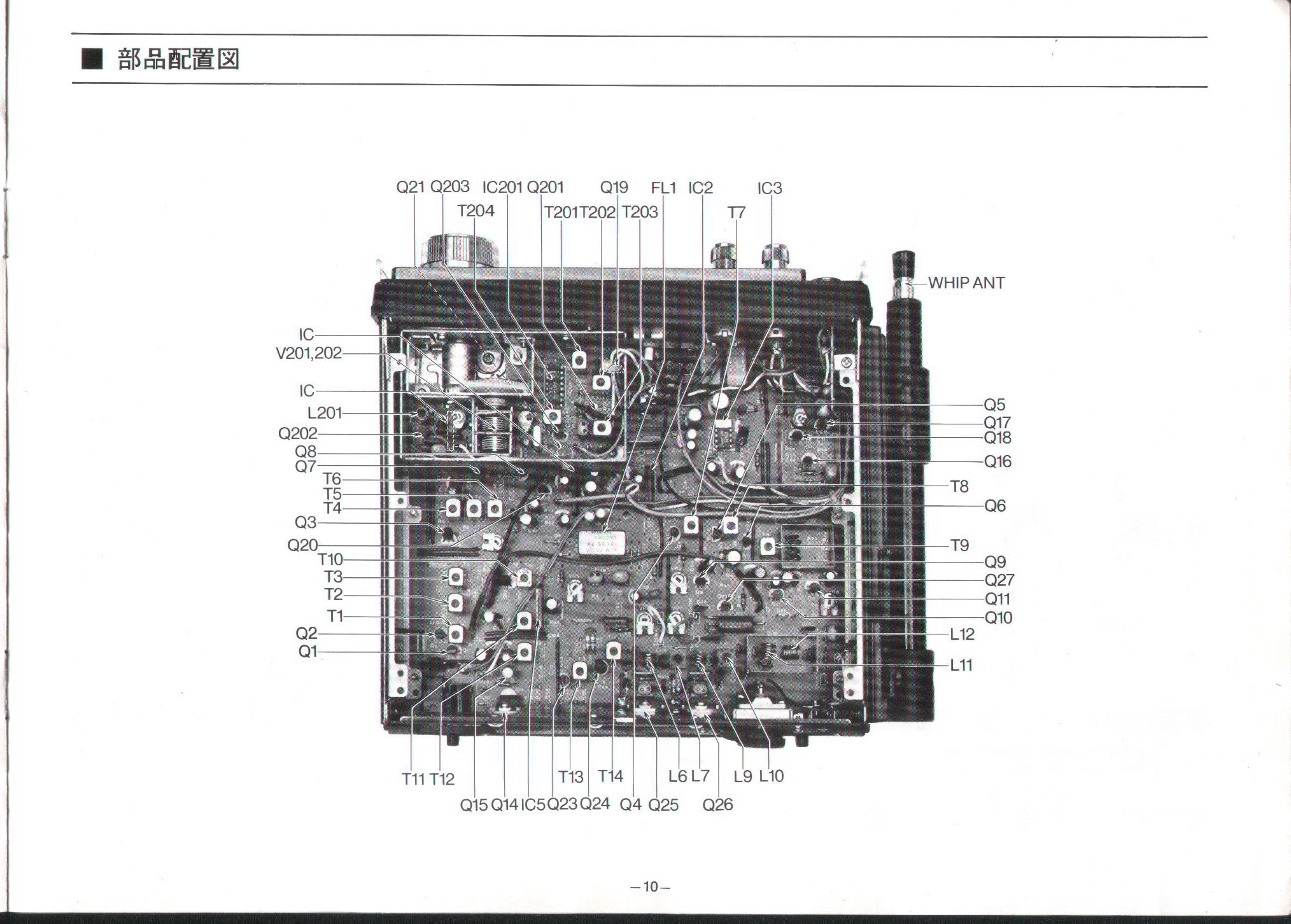

部品配置図10

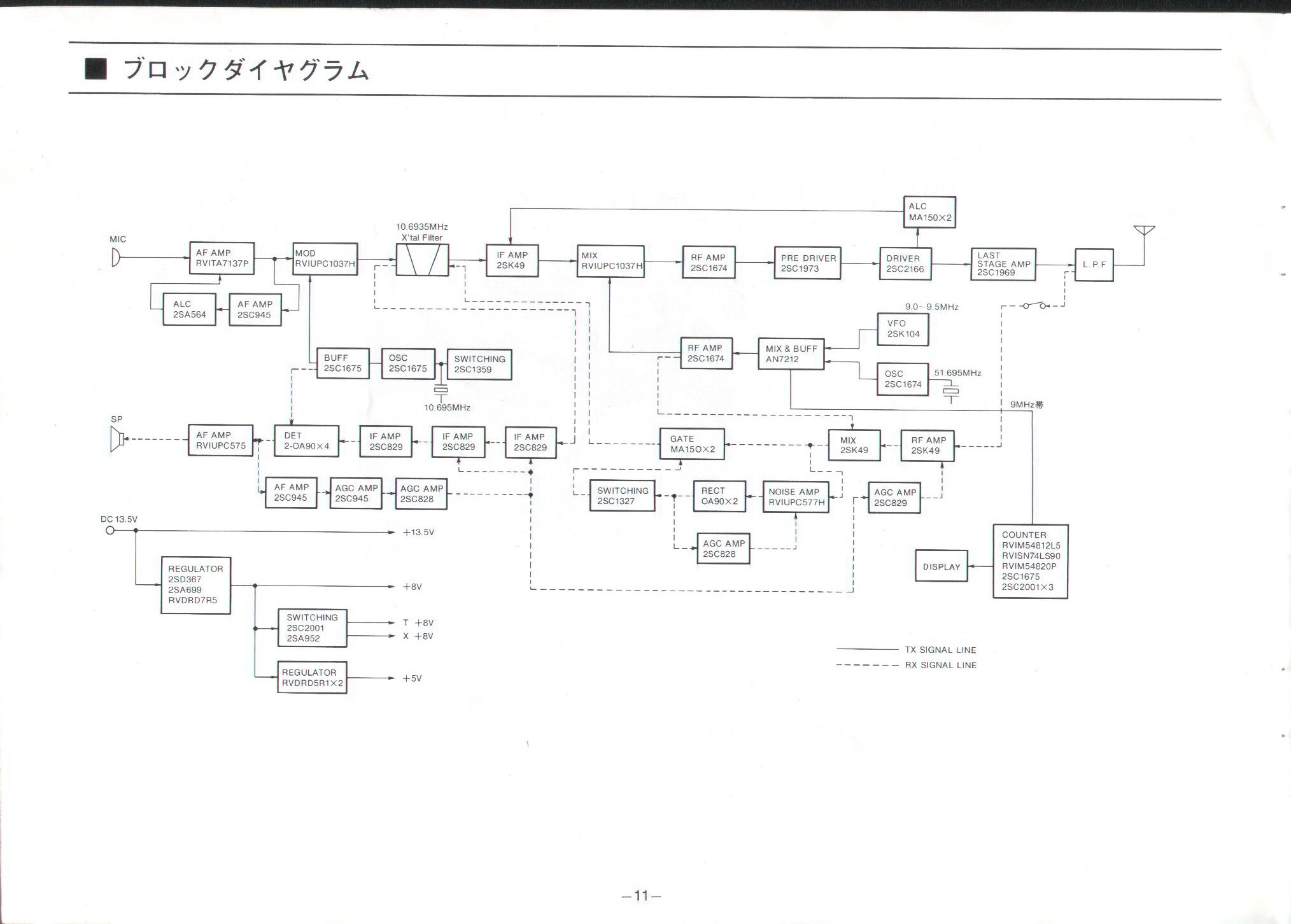

ブロックダイヤグラム11

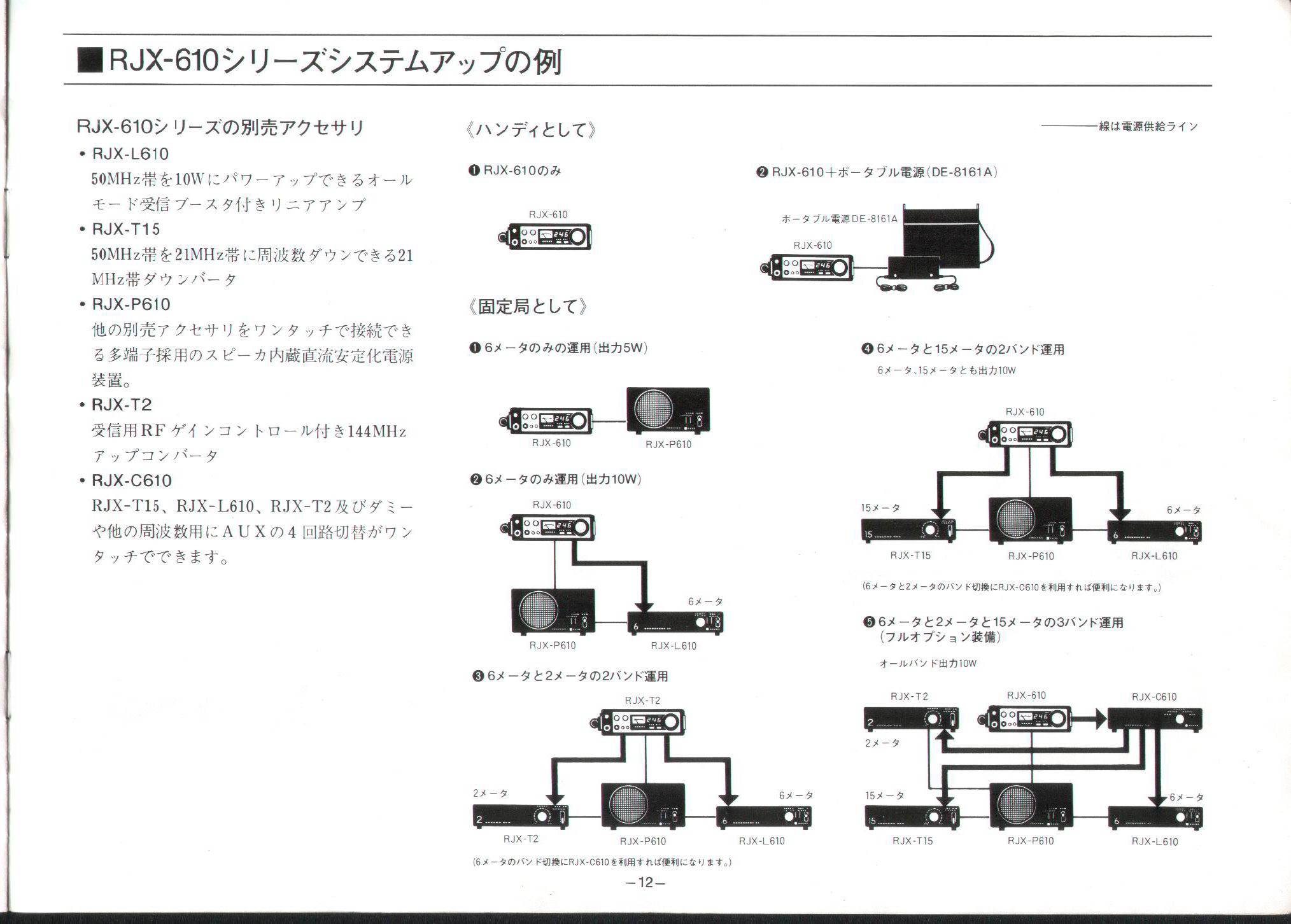

RJX-610シリーズシステムアップの例12

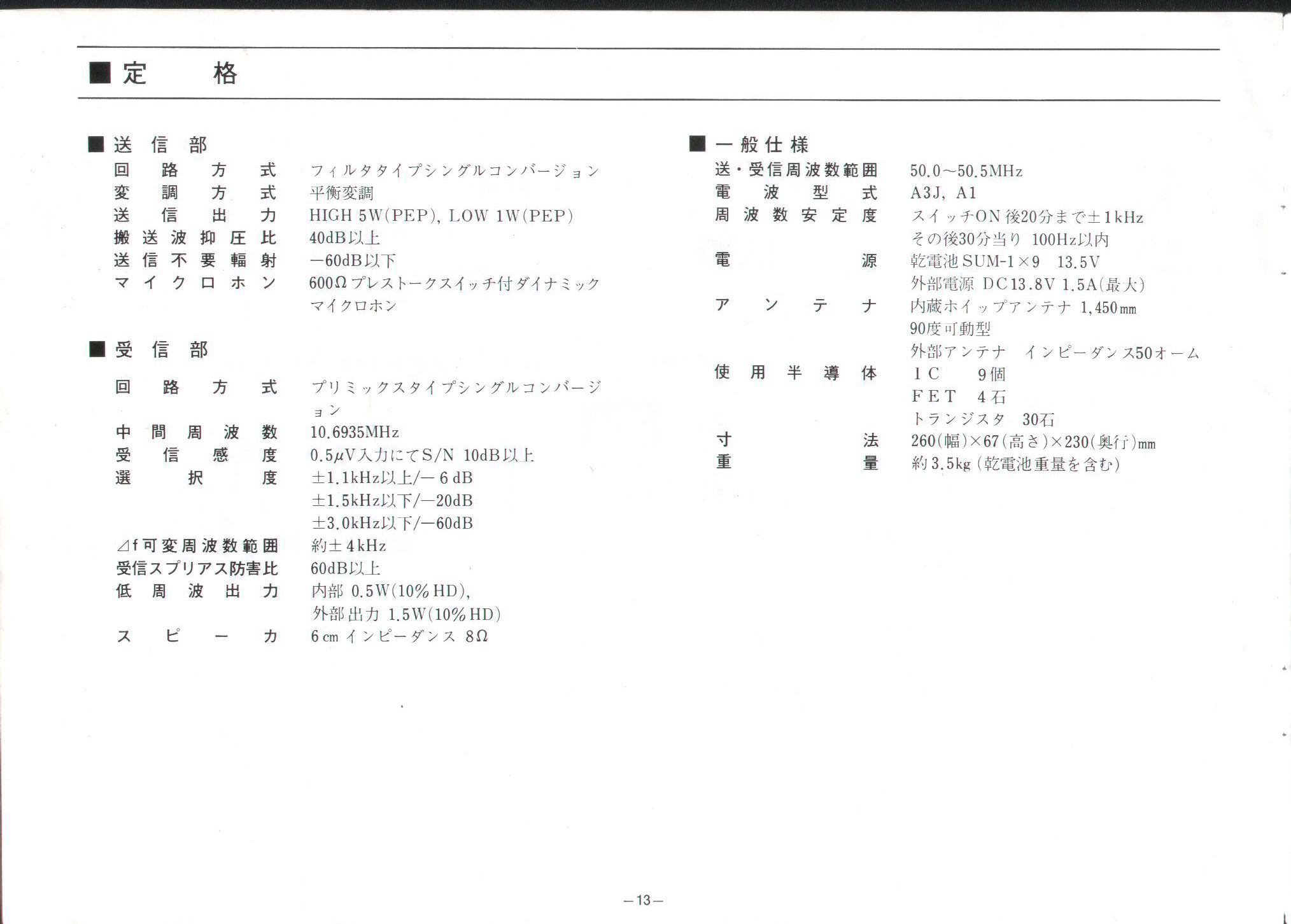

定格13

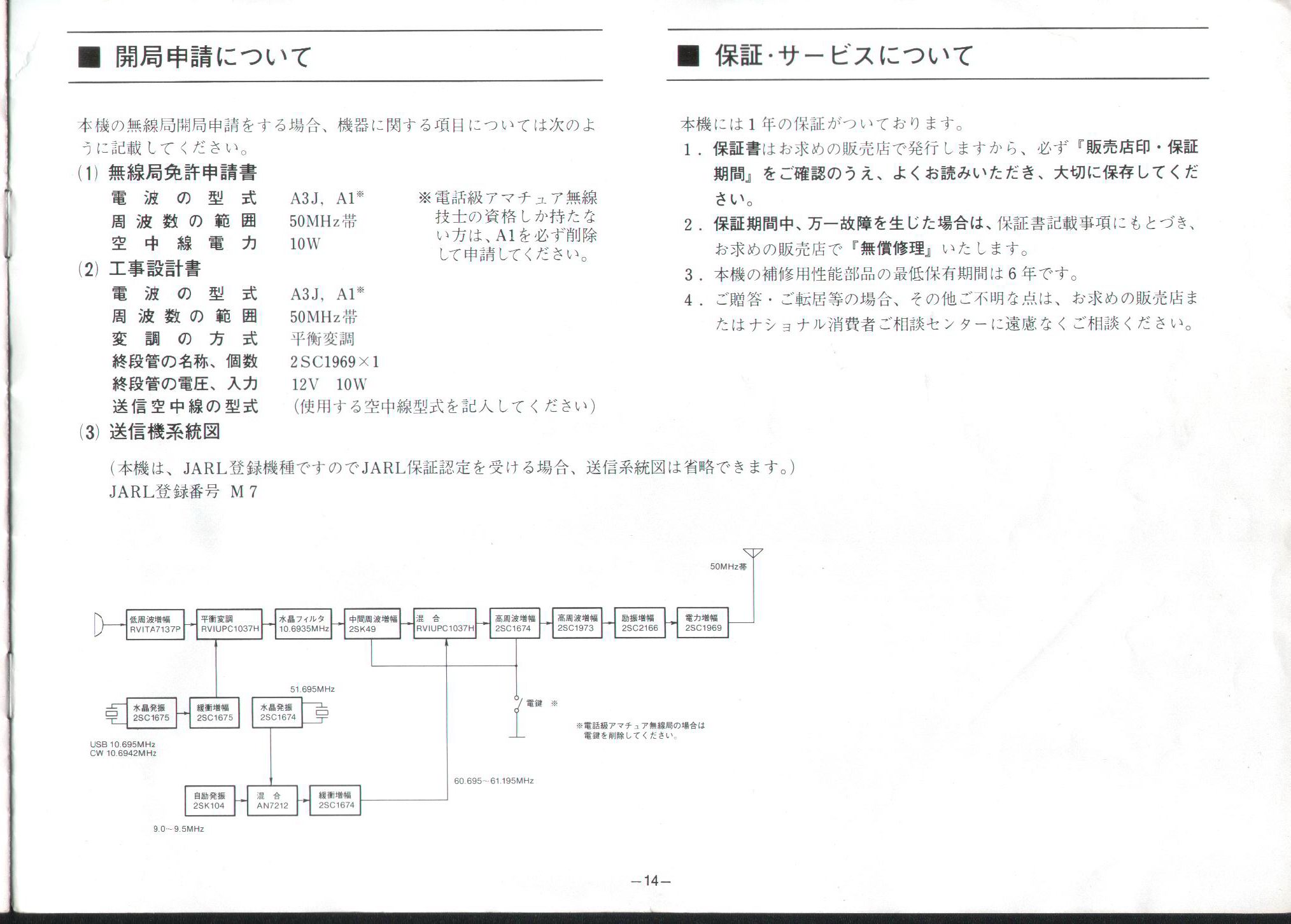

開局申請について14

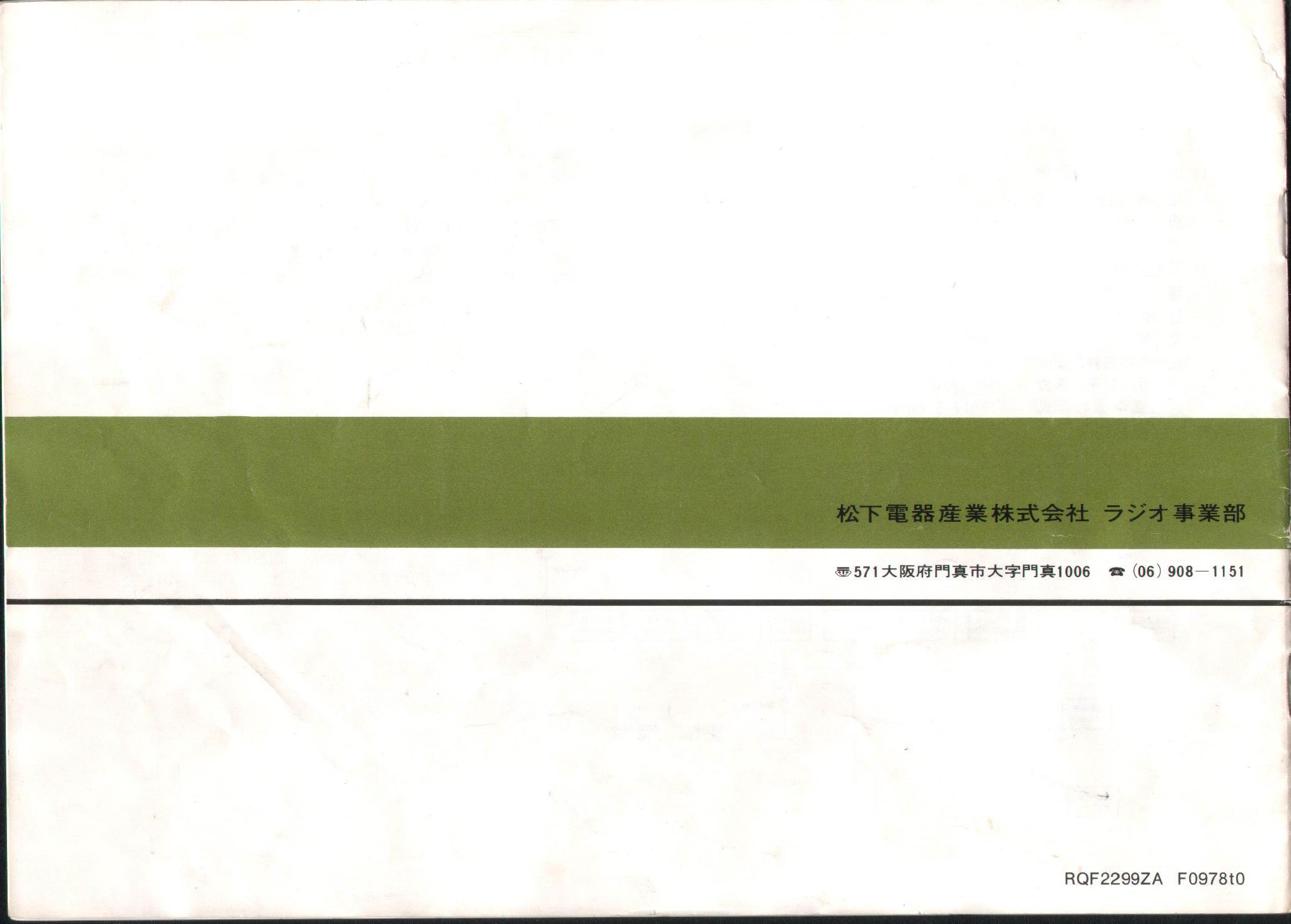

裏表紙

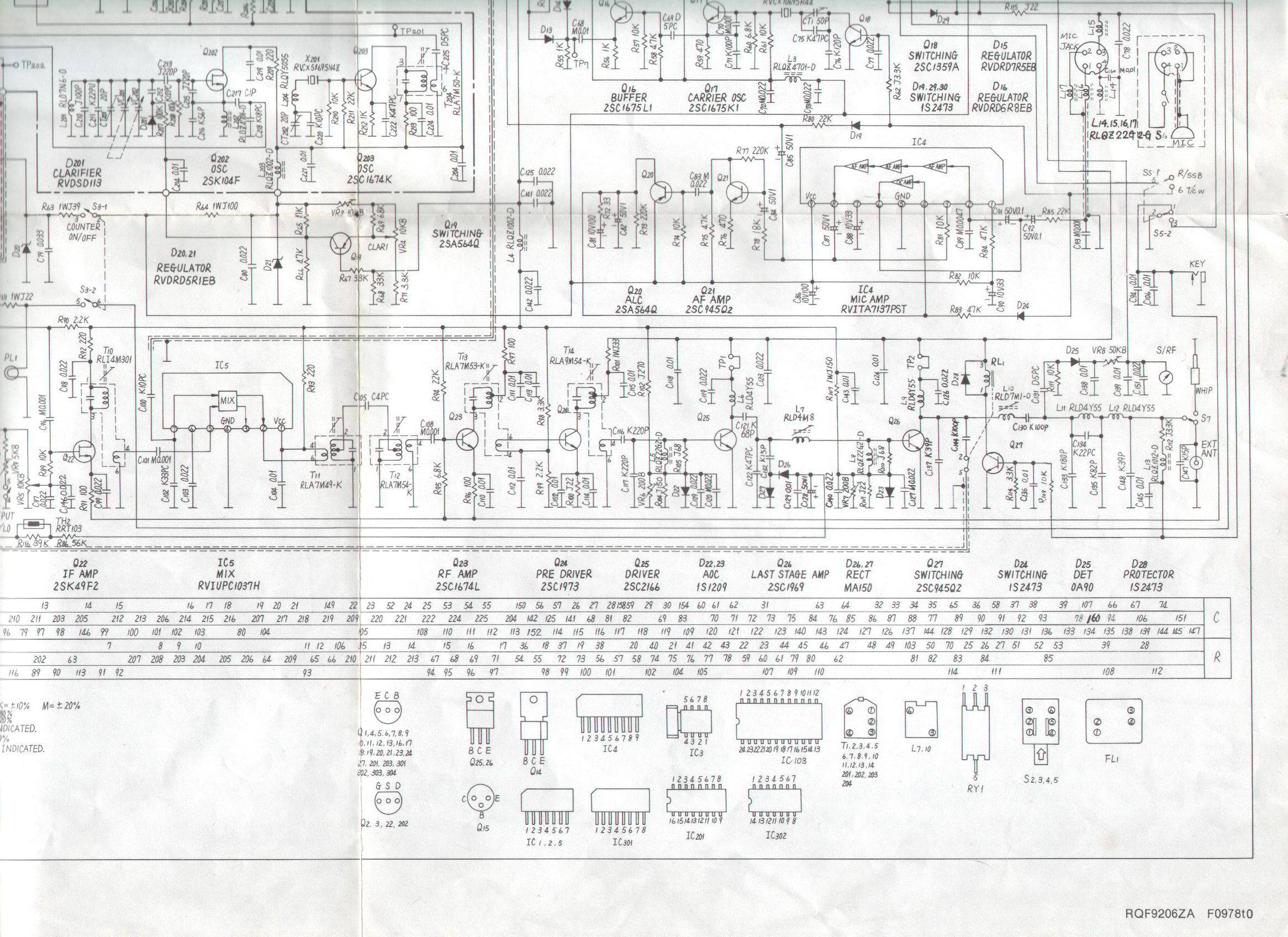

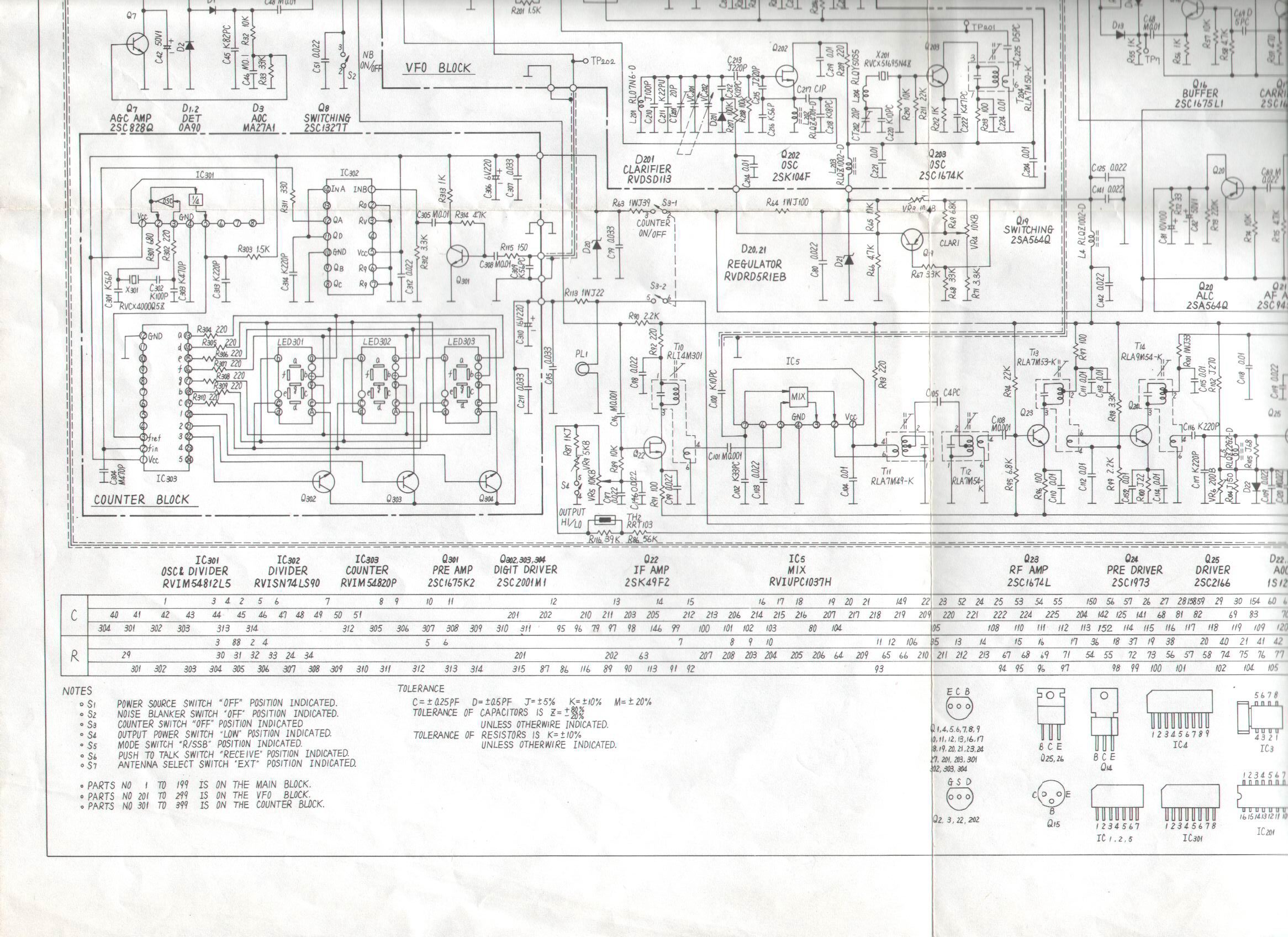

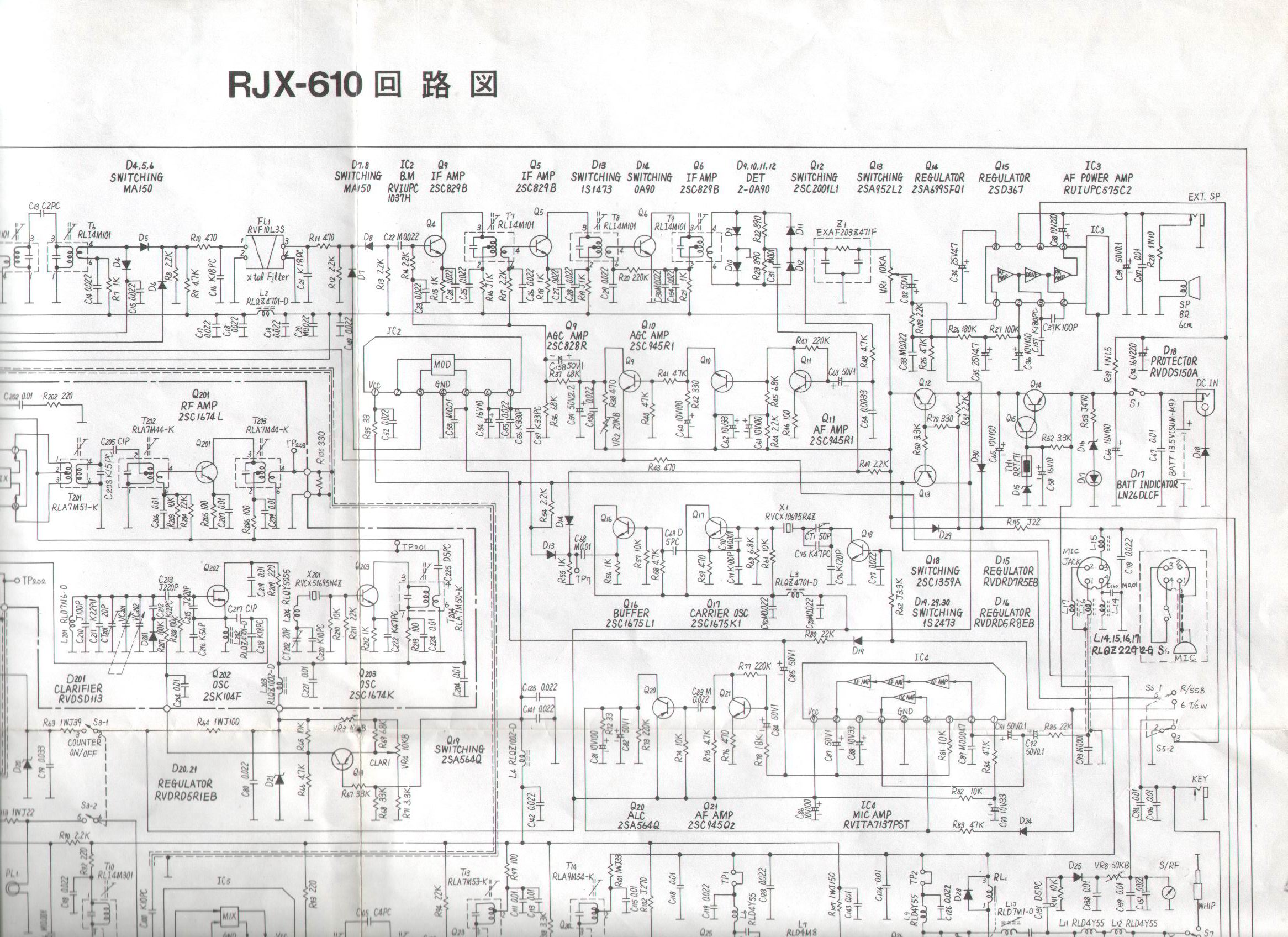

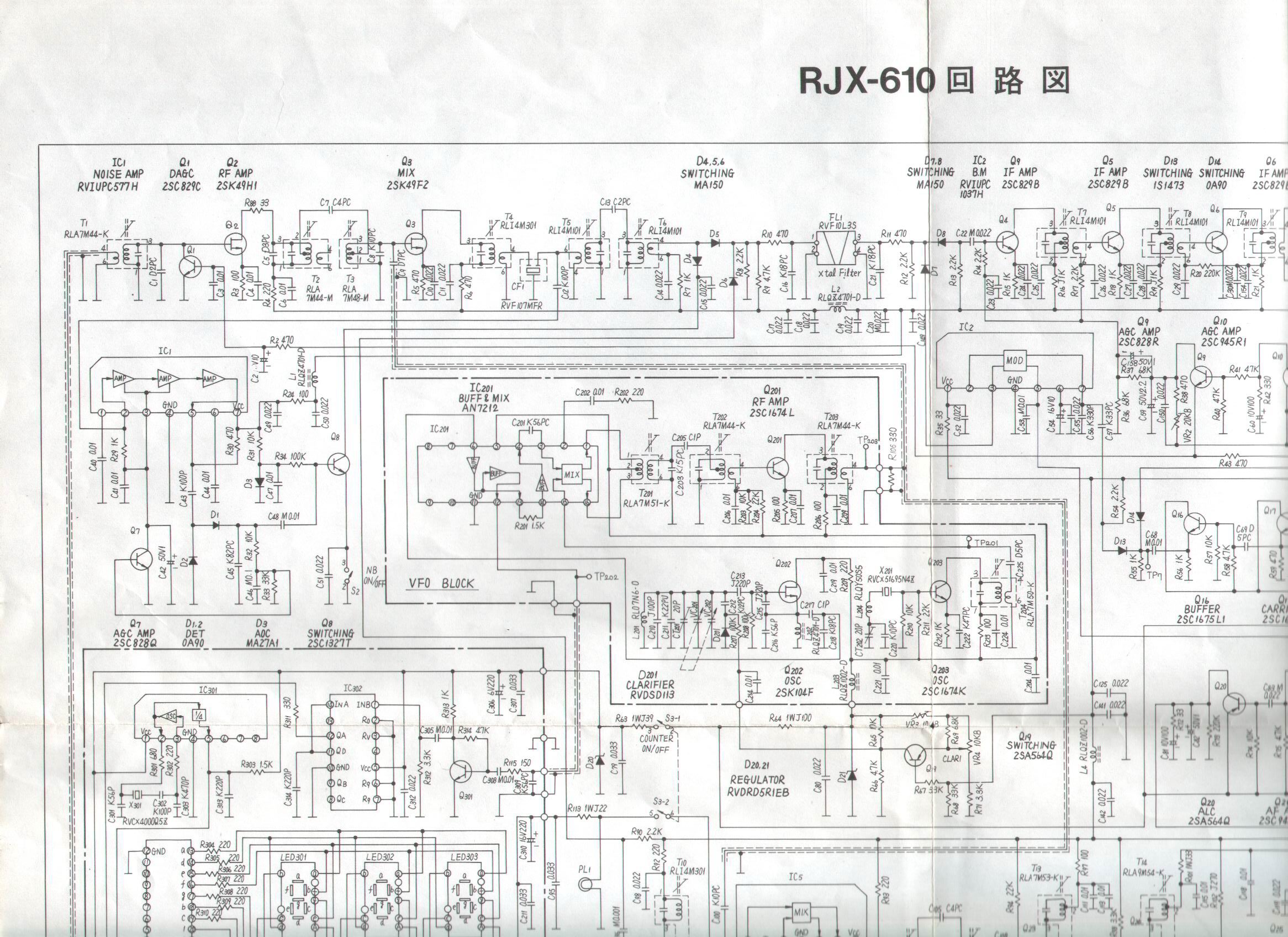

回路図1/4

回路図2/4

回路図3/4

回路図4/4







Click on each image for a larger picture
