工人舎 KL11 カタログ、取り説集



1979年10月以降のモデル、モードスイッチからTUNEが無くなり、
モード表示LEDも3個になっている。
メータはIG、IP、HV、FWD/REF
左からOFF/ON、CW/SSB、STBY/OPR、FWD/REF

<参考>
1978年8月発売当時は、498,000円、
メータはIG、TUNE、IP/HV、FWD/REF
スイッチは
左からOFF/ON、CW/TUNE/SSB、HV/IP、FWD/REF(センターポジションが
OFFで左右に倒すとオペレート)

その後の価格改定
1978年10月1日より  598,000円
1981年3月には    698,000円
このころKL11S  998,000円が受注生産となっていた。


***********************1979********************************
KL11 マニュアルダウンロード(1979)
当該部抜粋、適当に保存して加工して印刷してください。
260kB−420kB

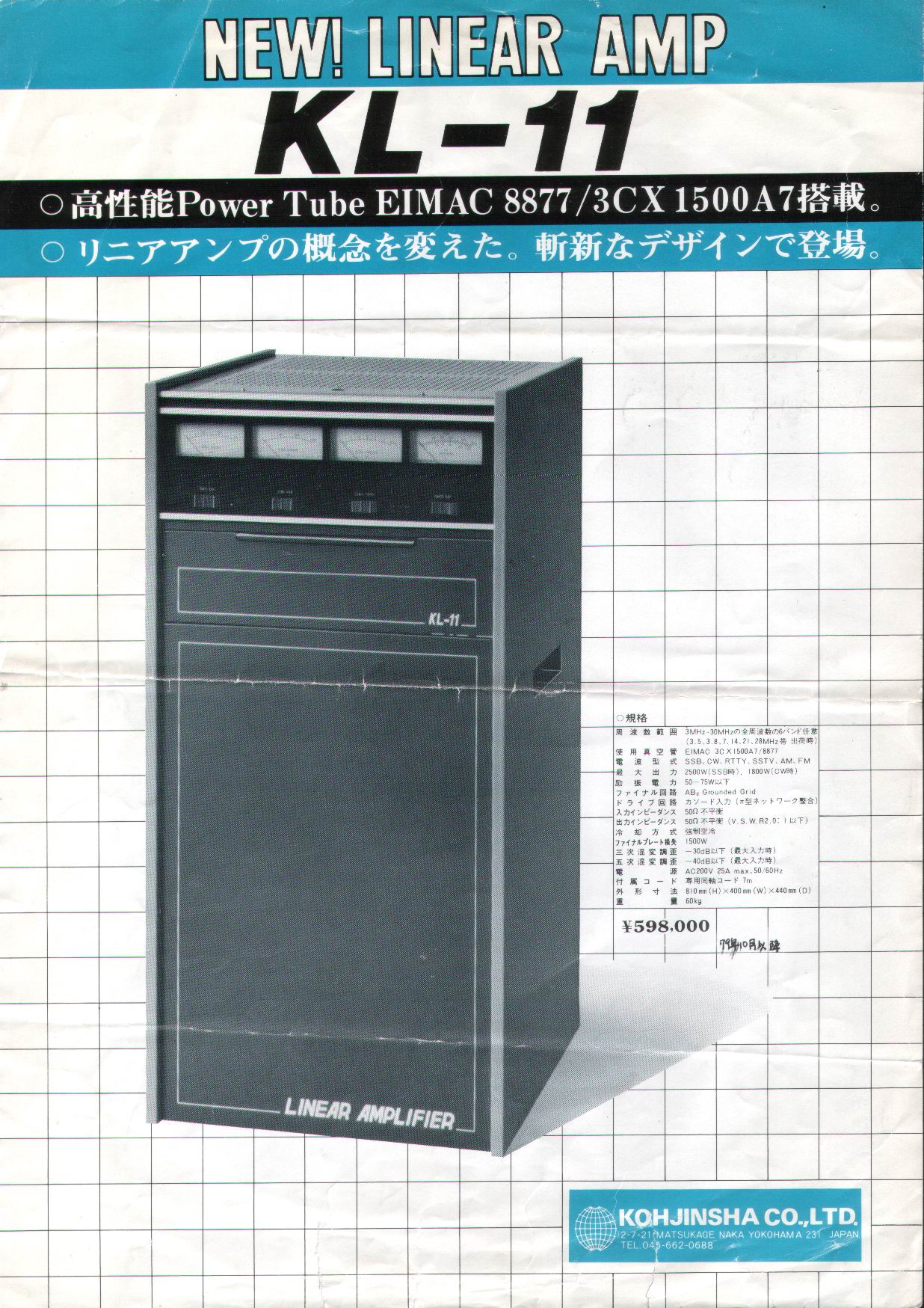

カタログ表

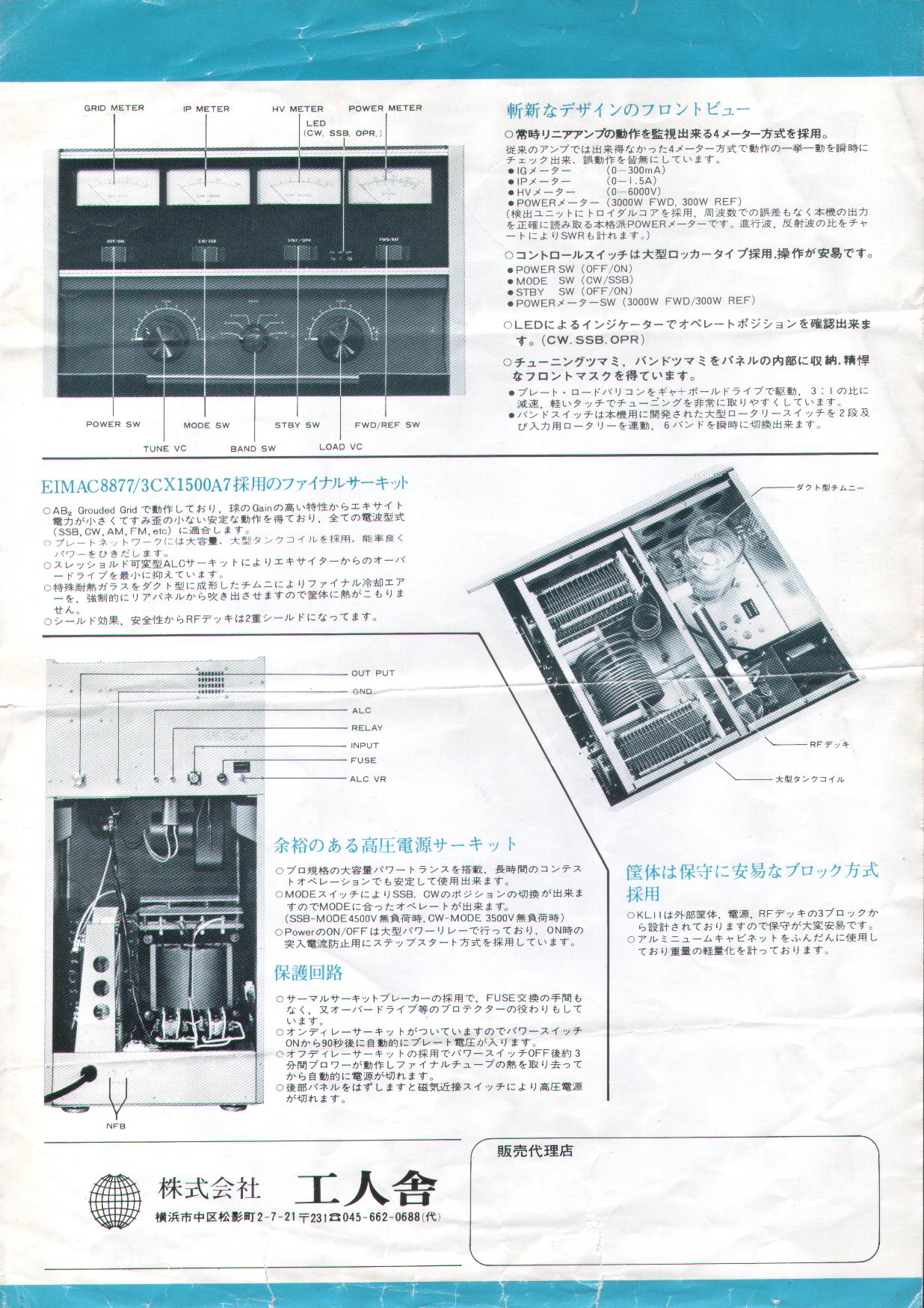

カタログ裏

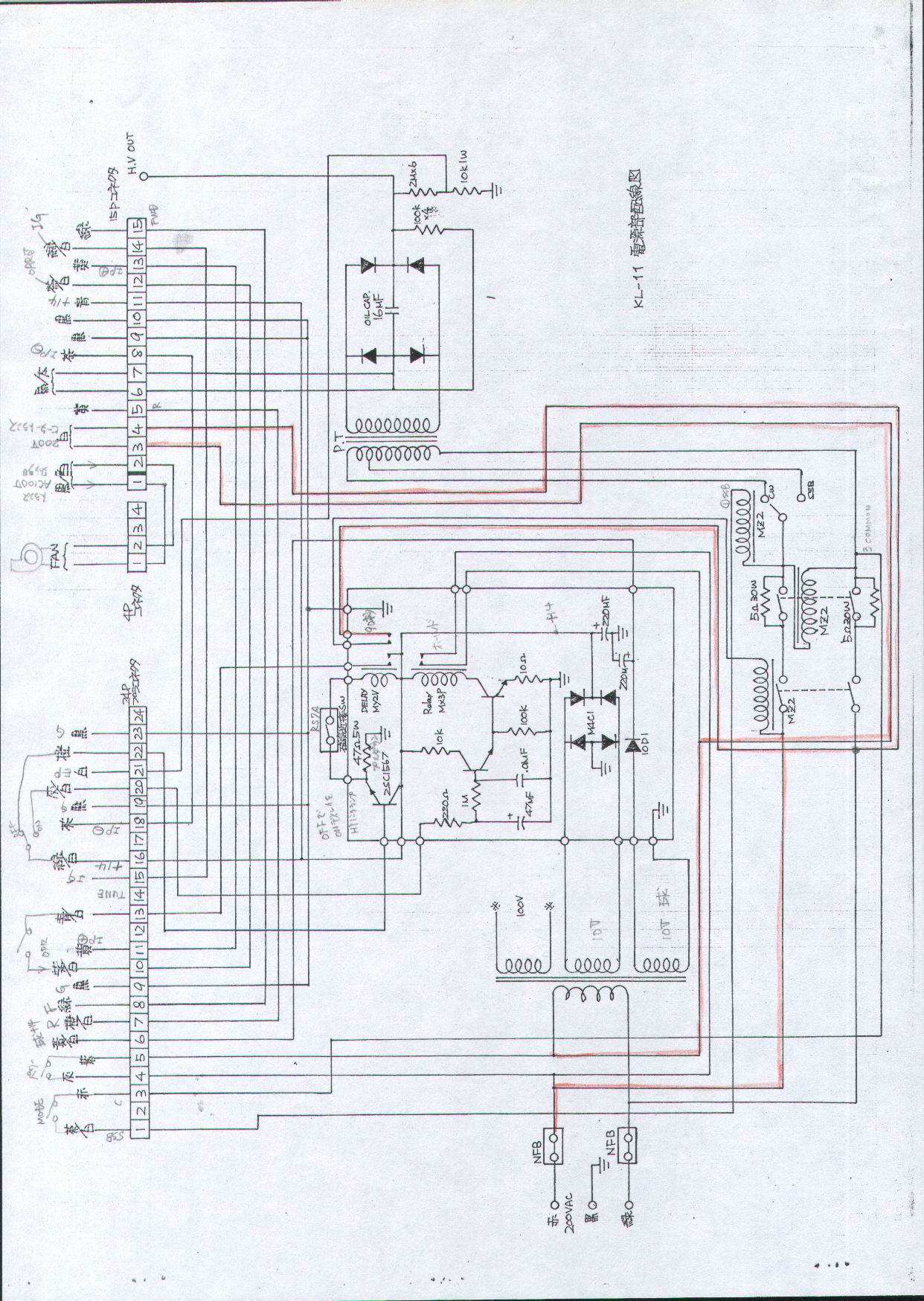

回路図電源部

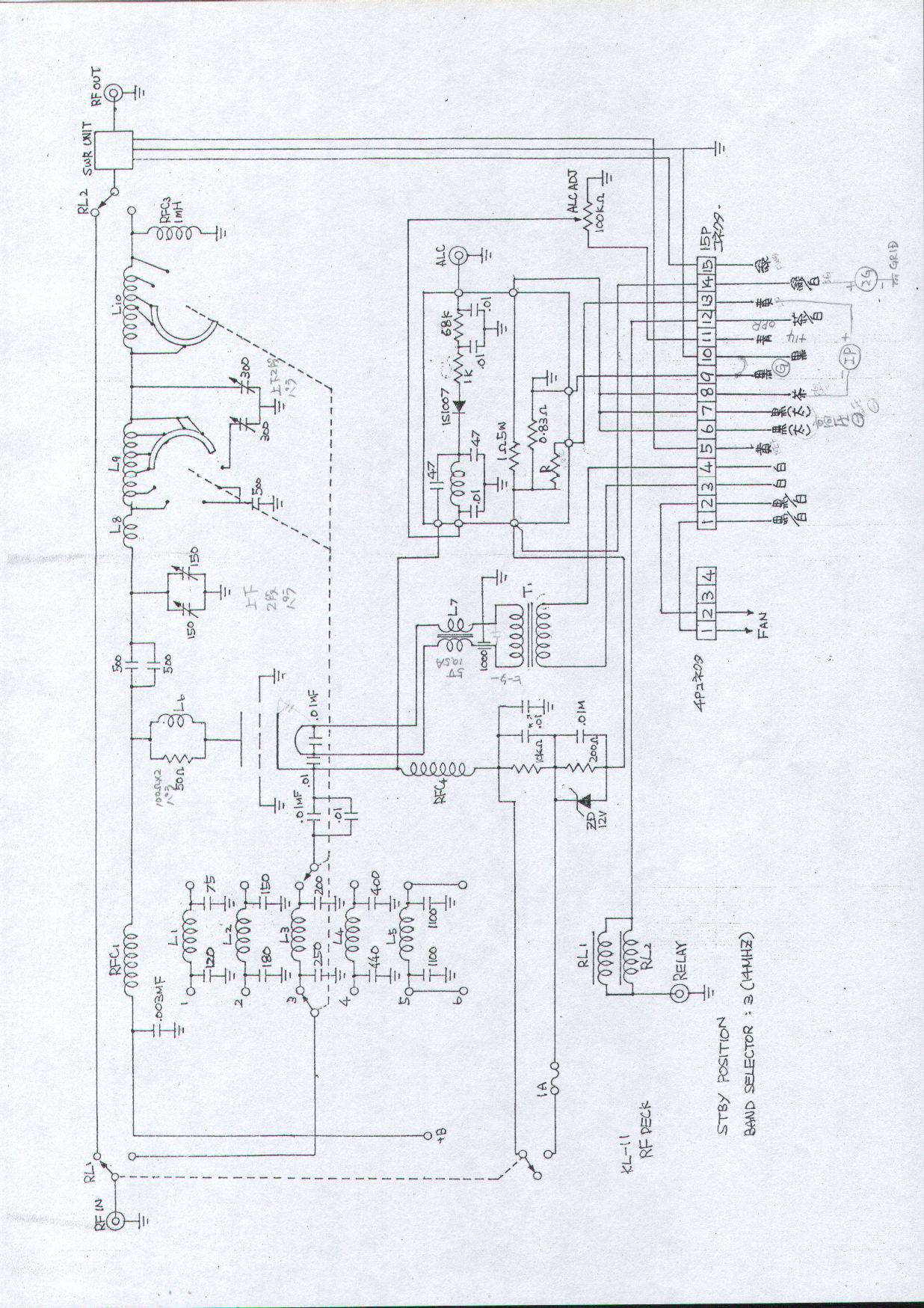

回路図RF

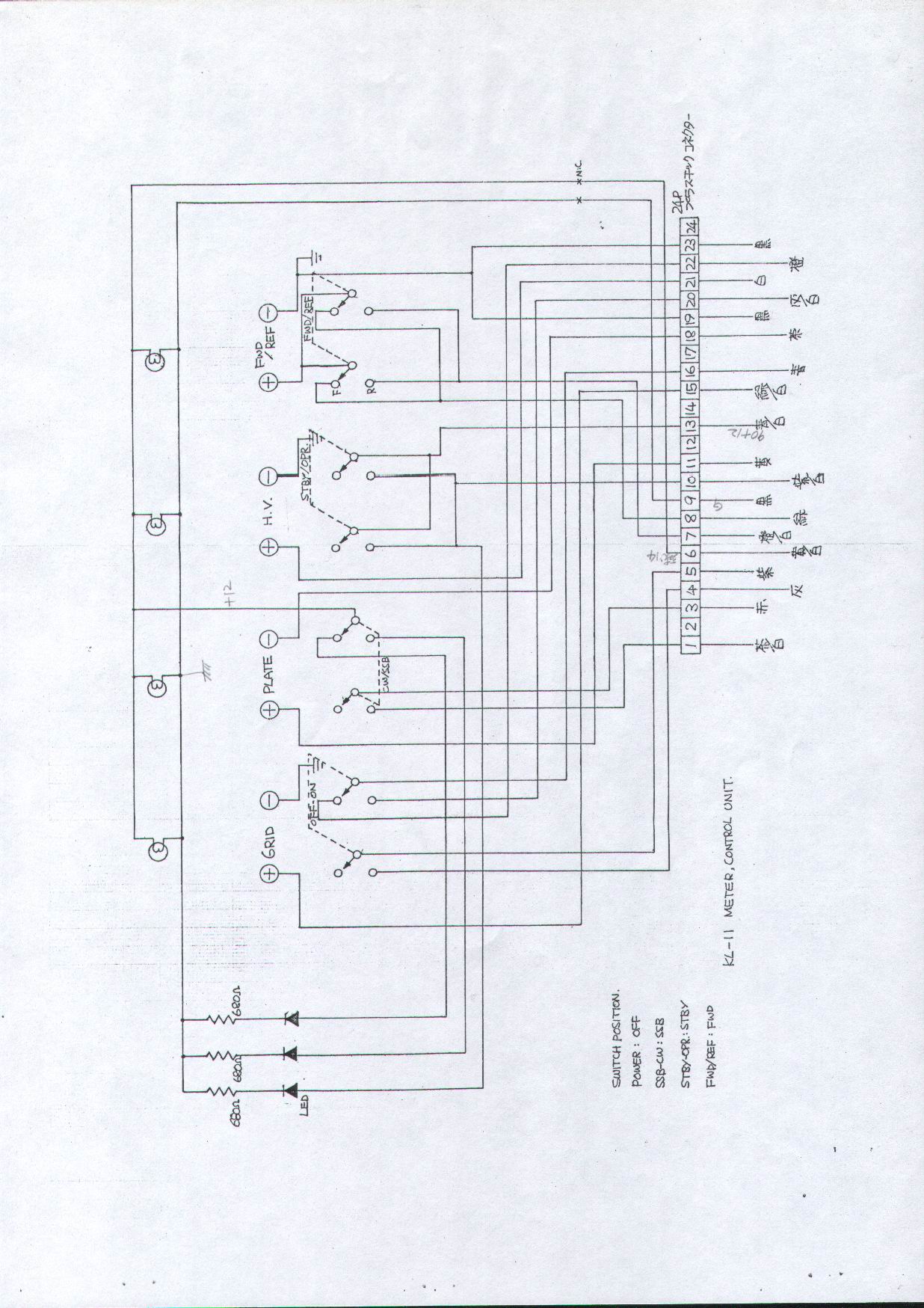

回路図パネル

取り説表紙

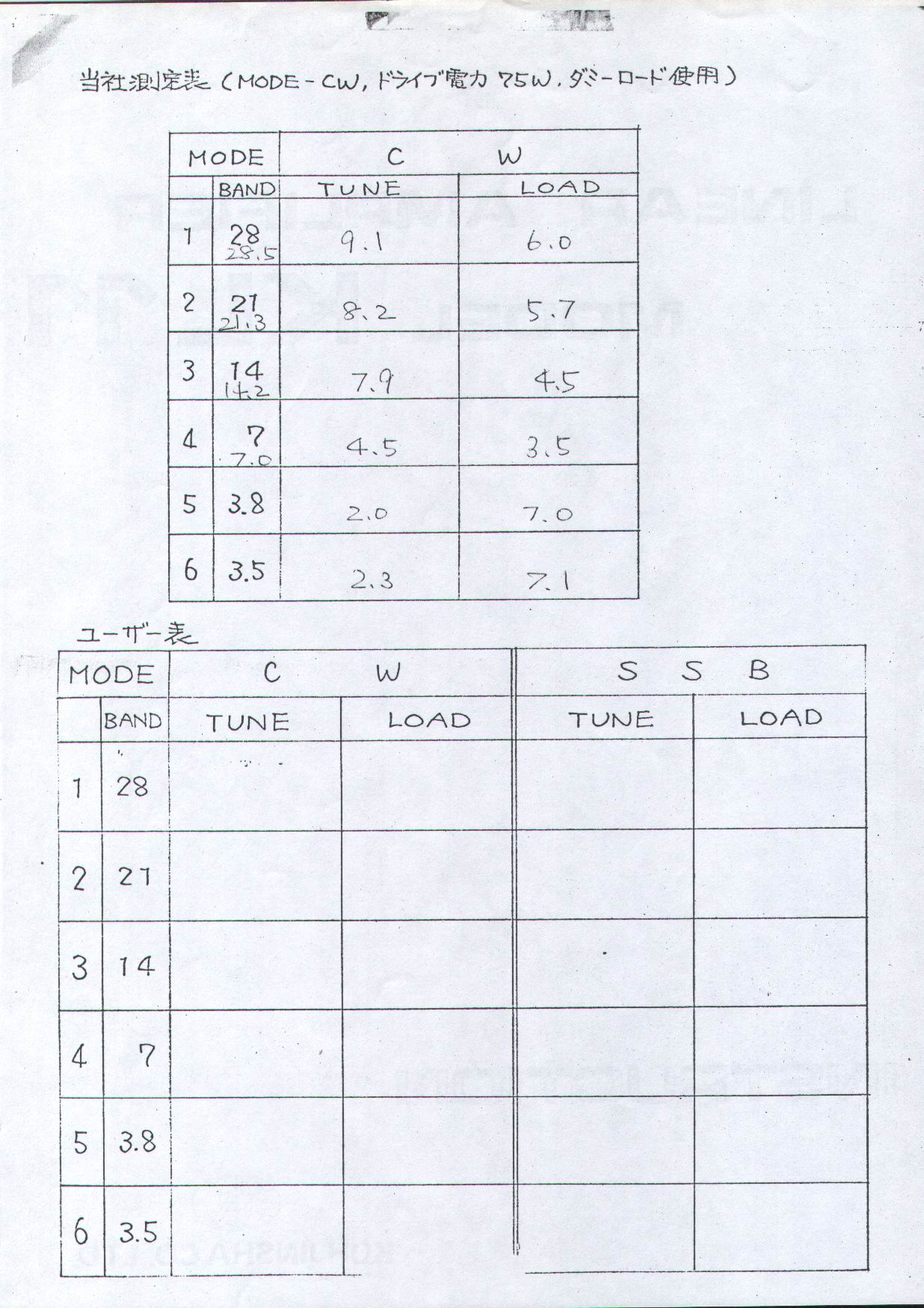

取り説2当社測定表

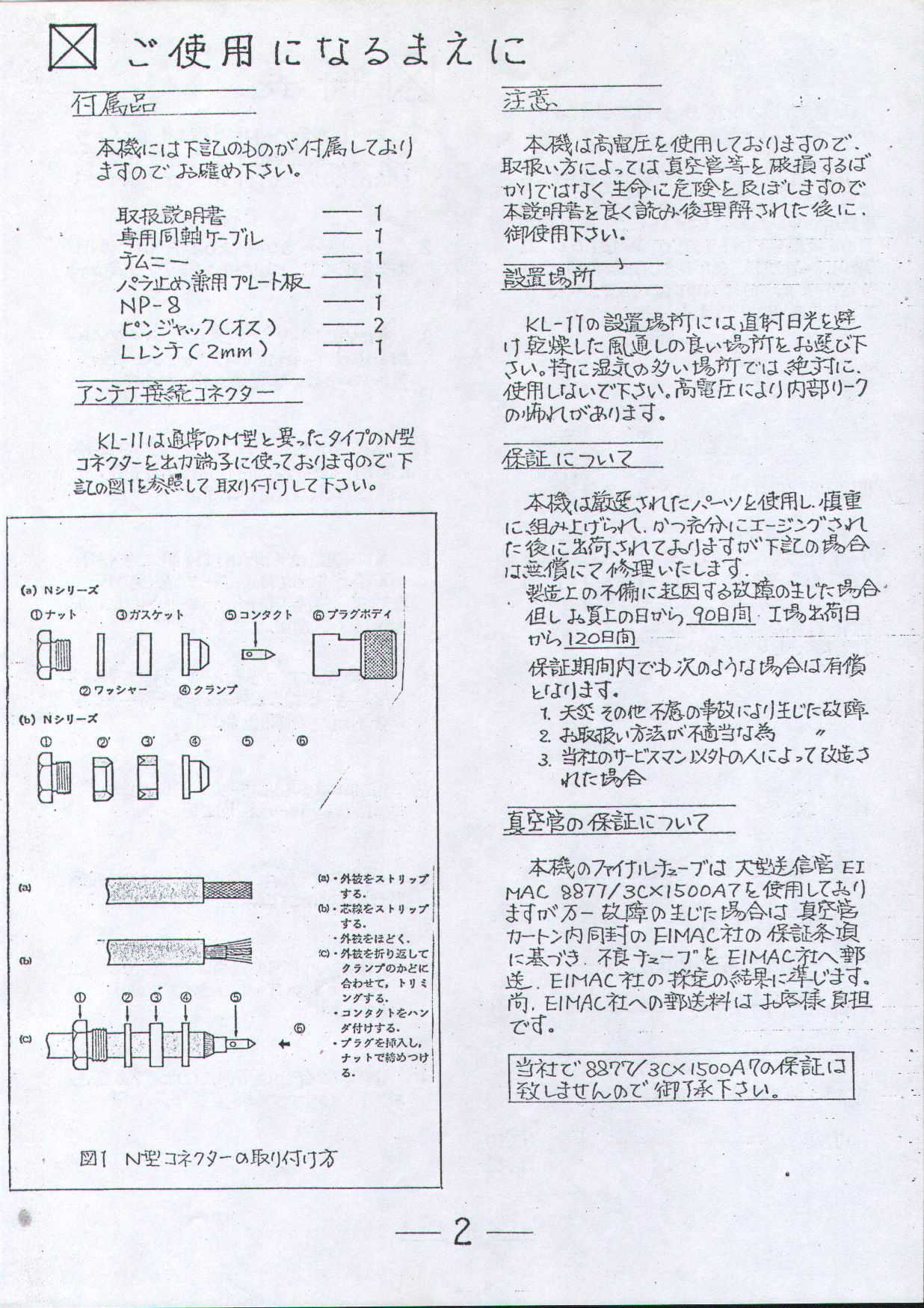

取り説3ご使用になる前に

取り説4お買い上げいただきまして..

取り説5チムニー真空管の..

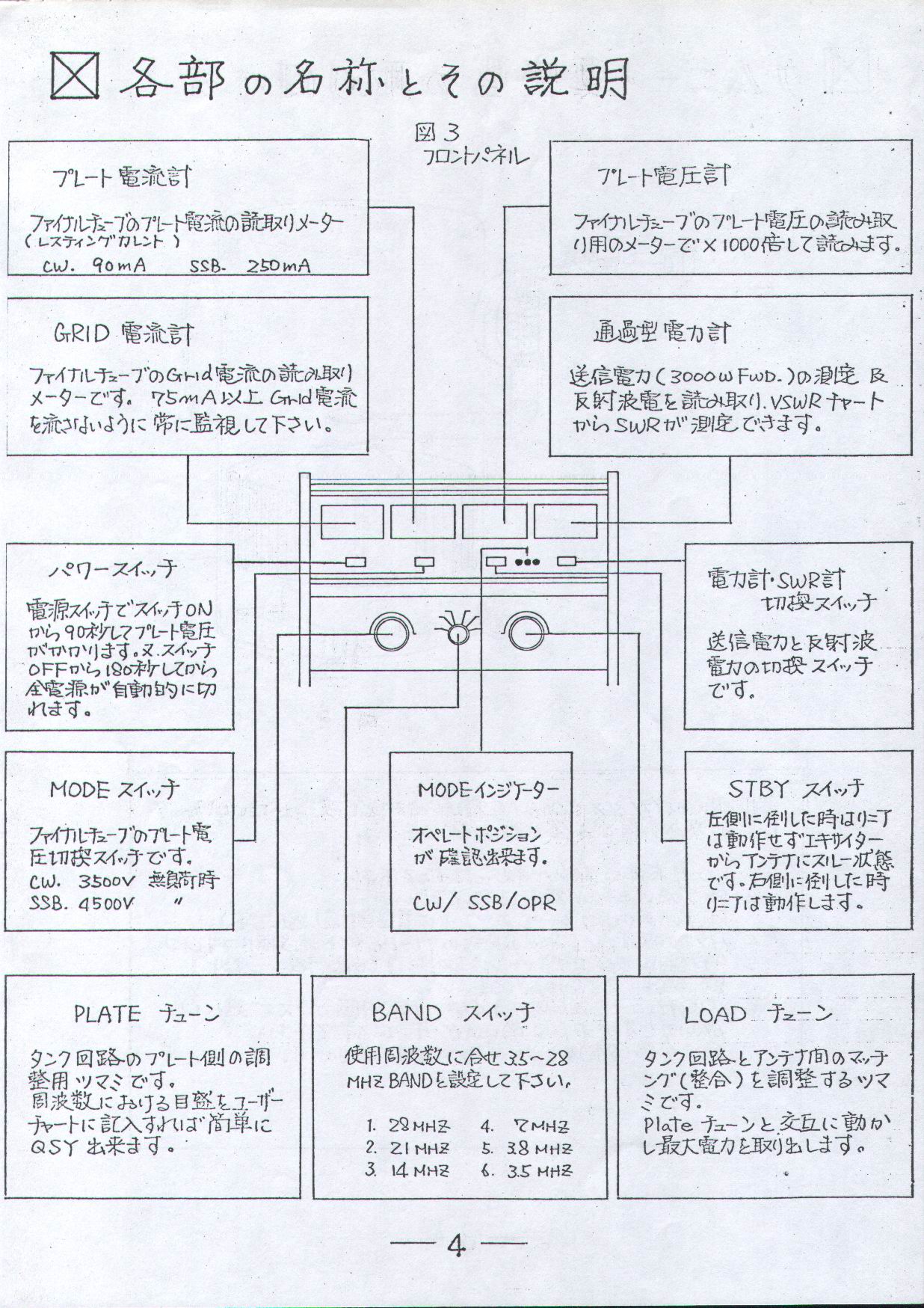

取り説6各部の名称とその説明

取り説7リアパネル

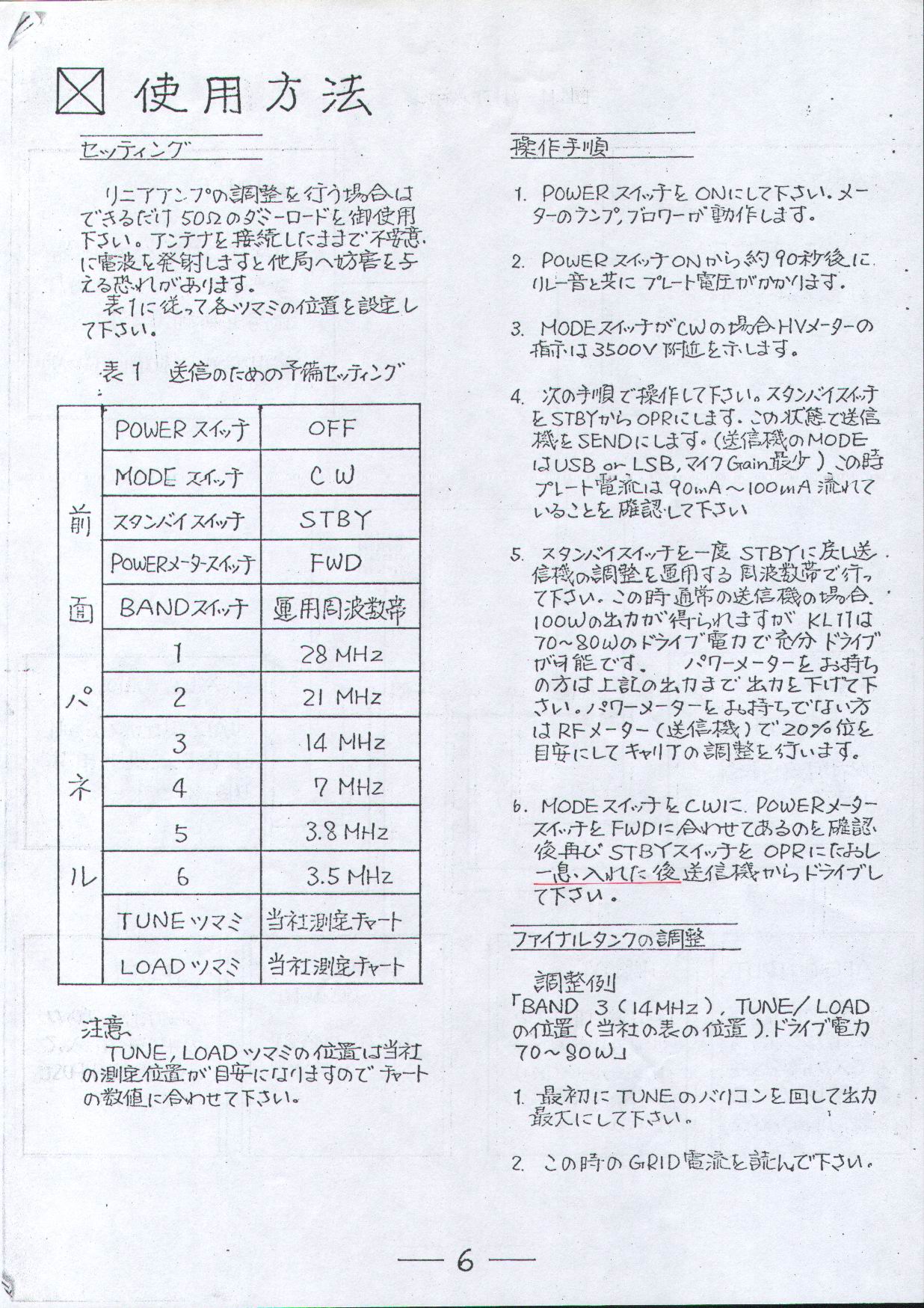

取り説8使用方法

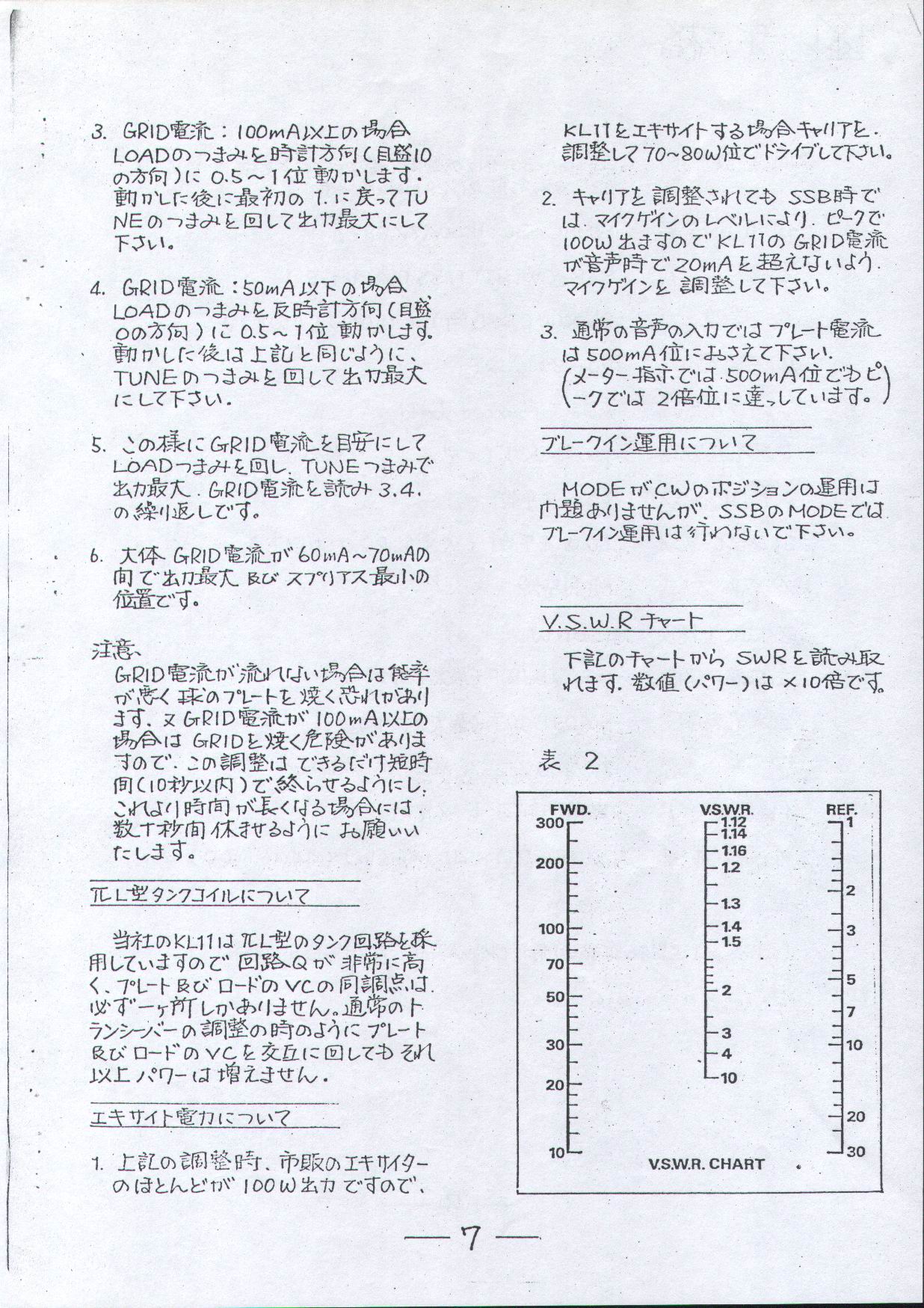

取り説9GRID電流..

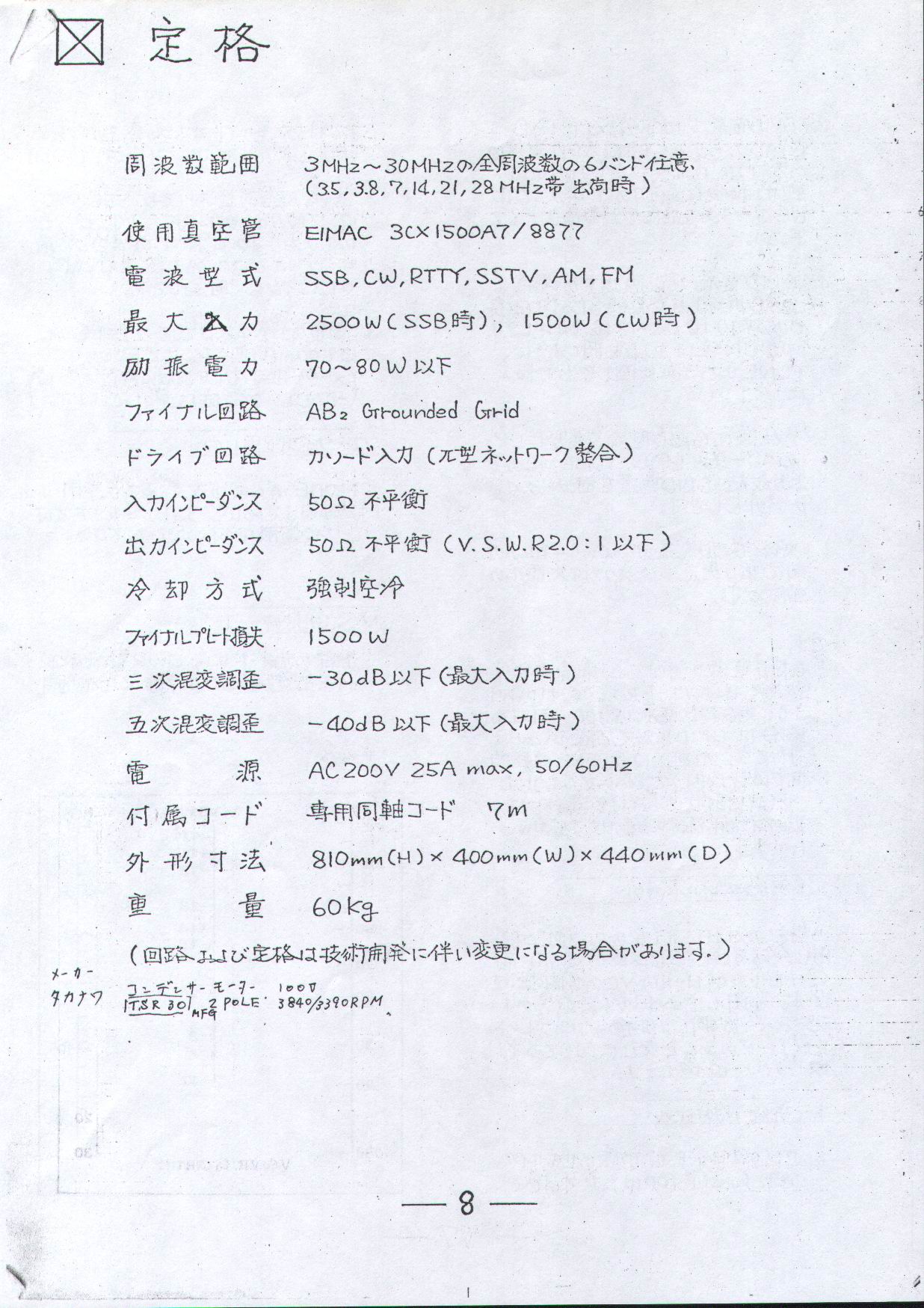

取り説10定格

***********************1978********************************
KL11 マニュアルダウンロード(1978)これも発掘されました
当該部抜粋、適当に保存して加工して印刷してください。
260kB−610kB

取り説表紙

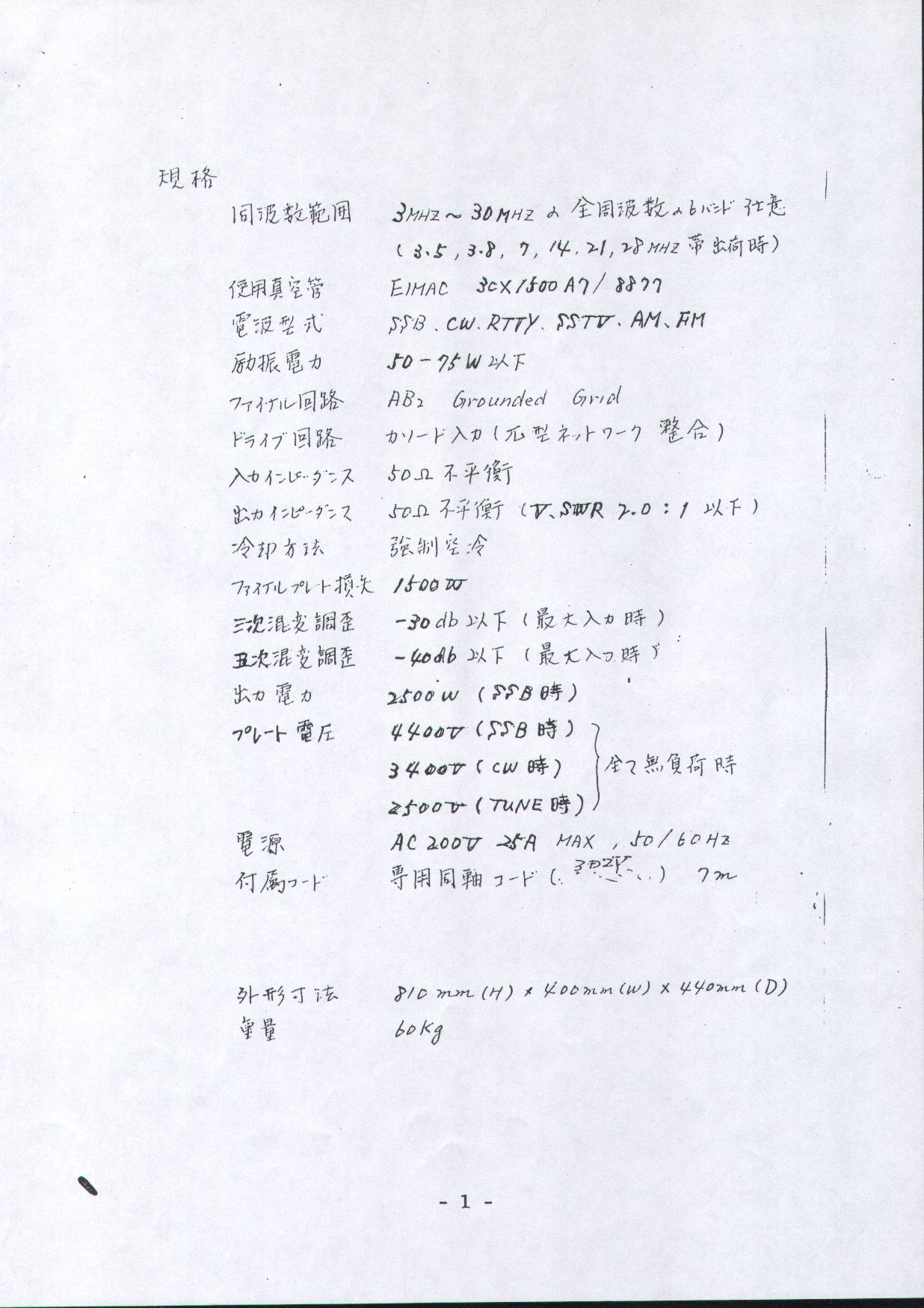

規格

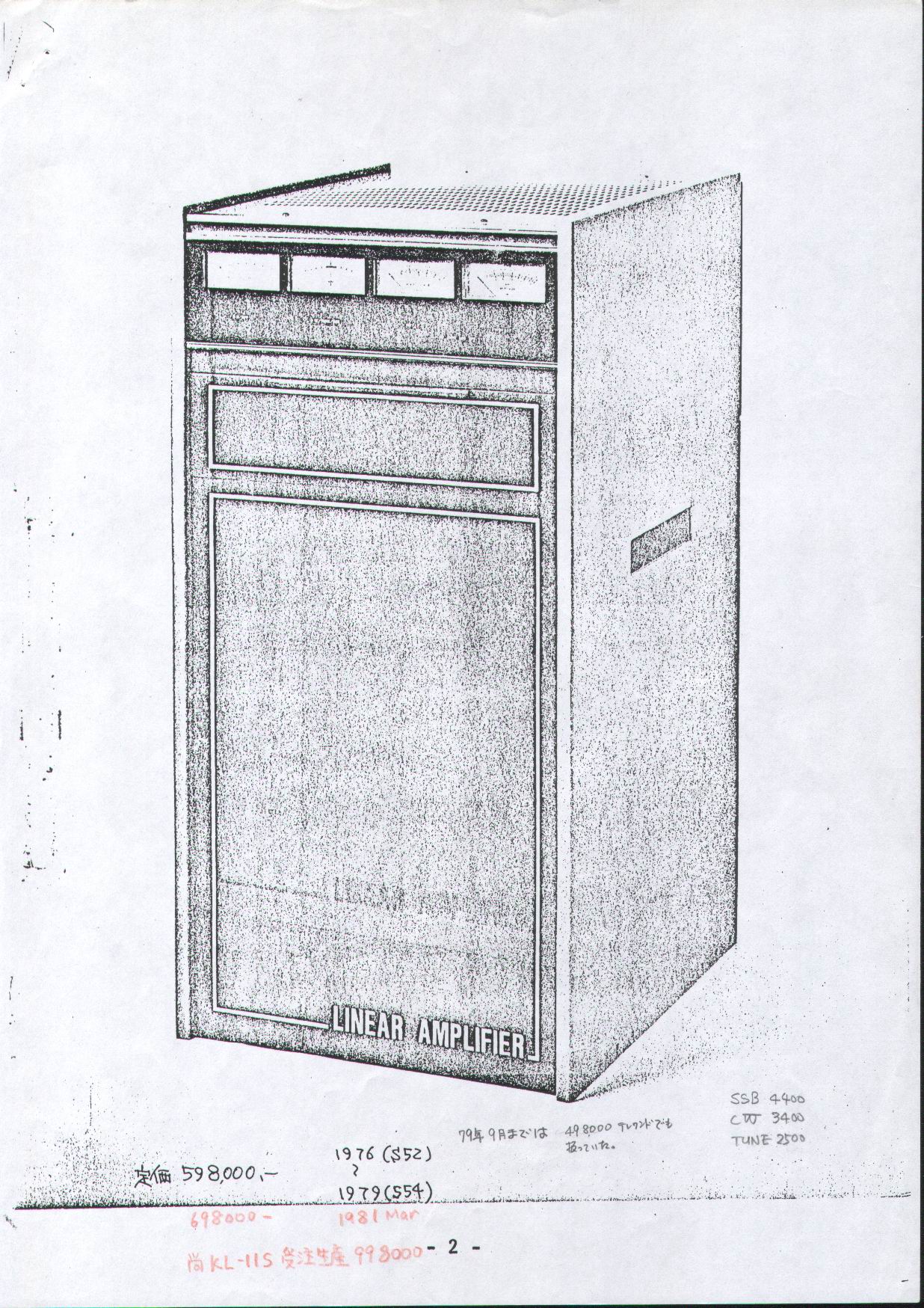

写真・価格

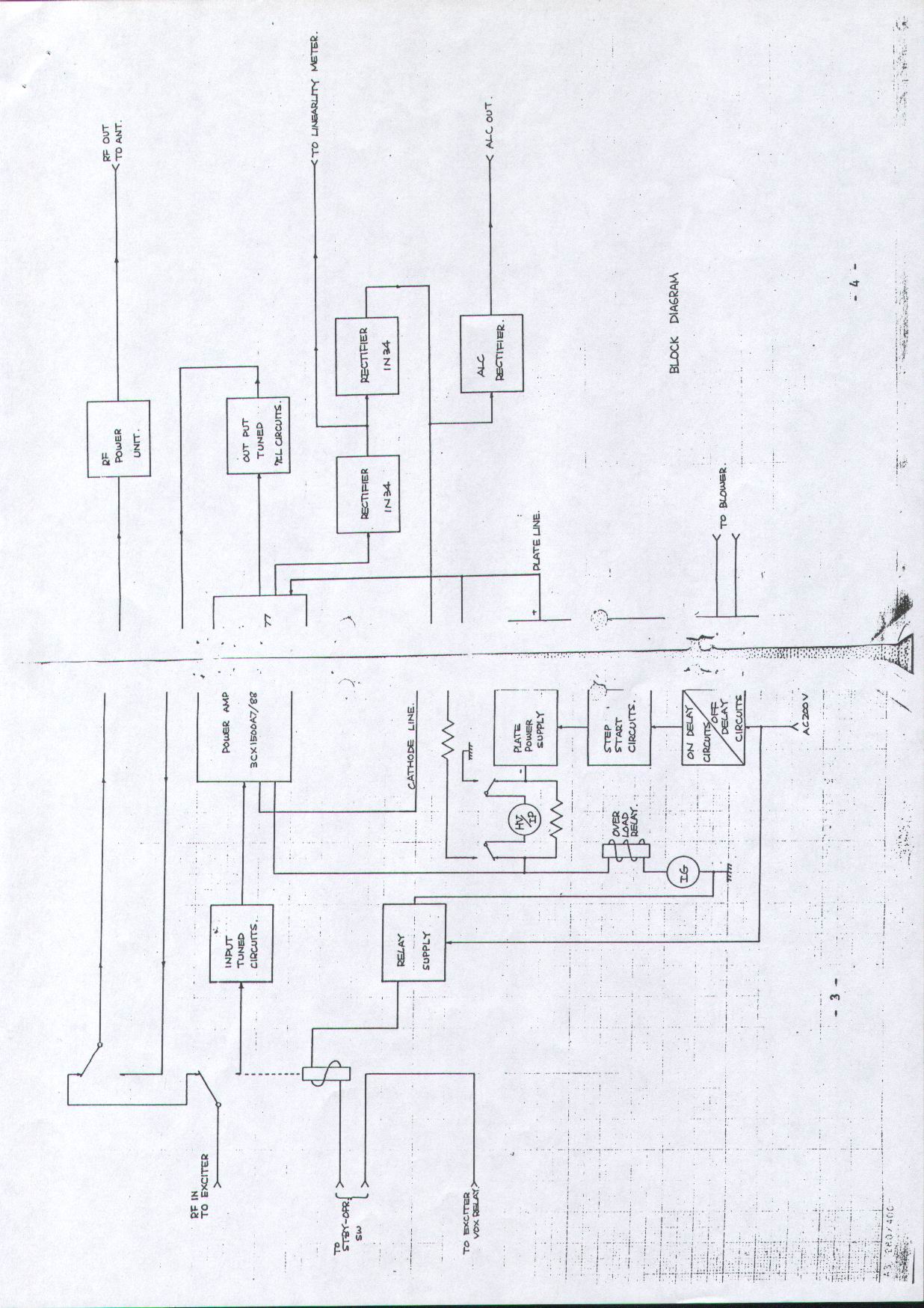

ブロックダイアグラム

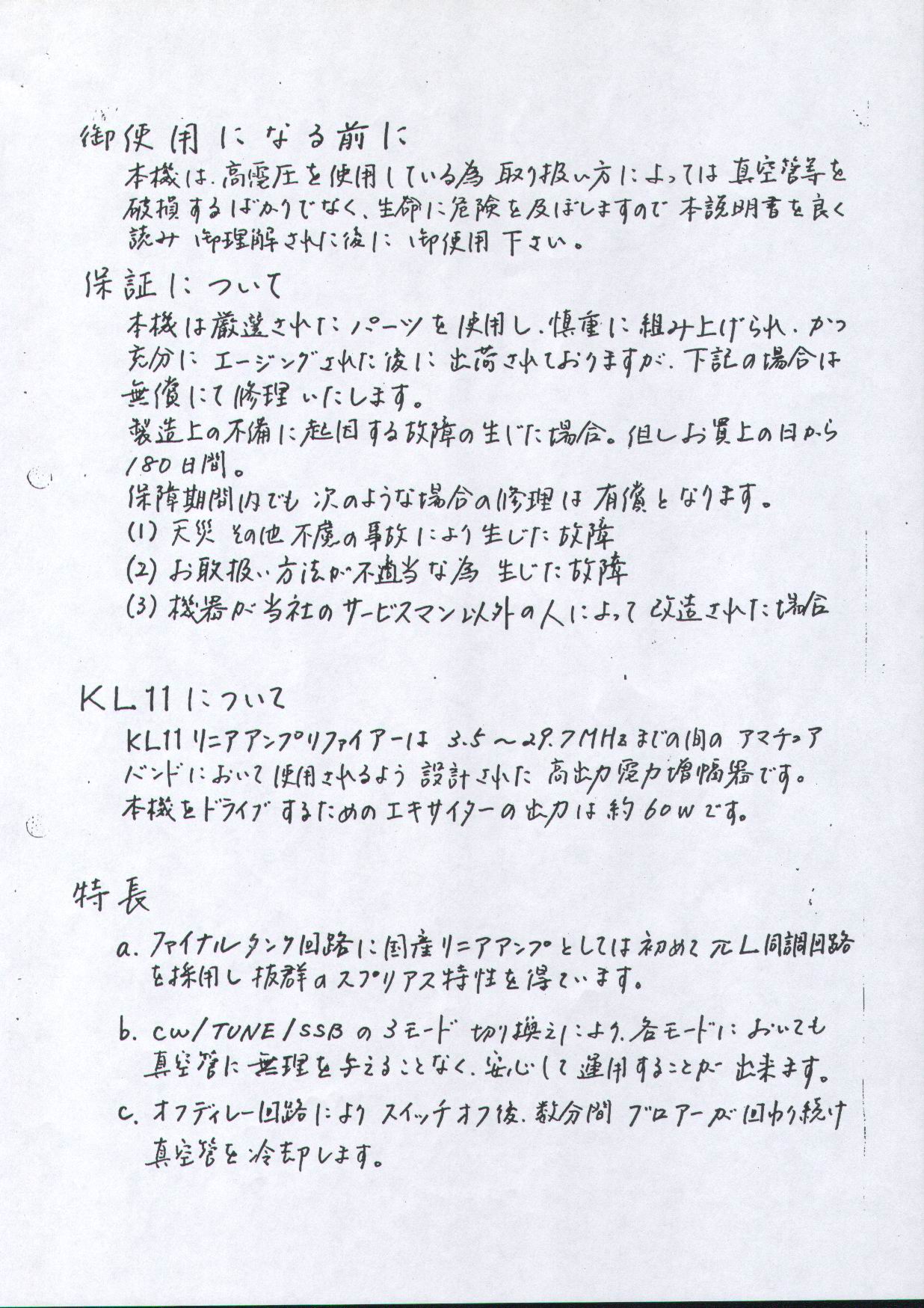

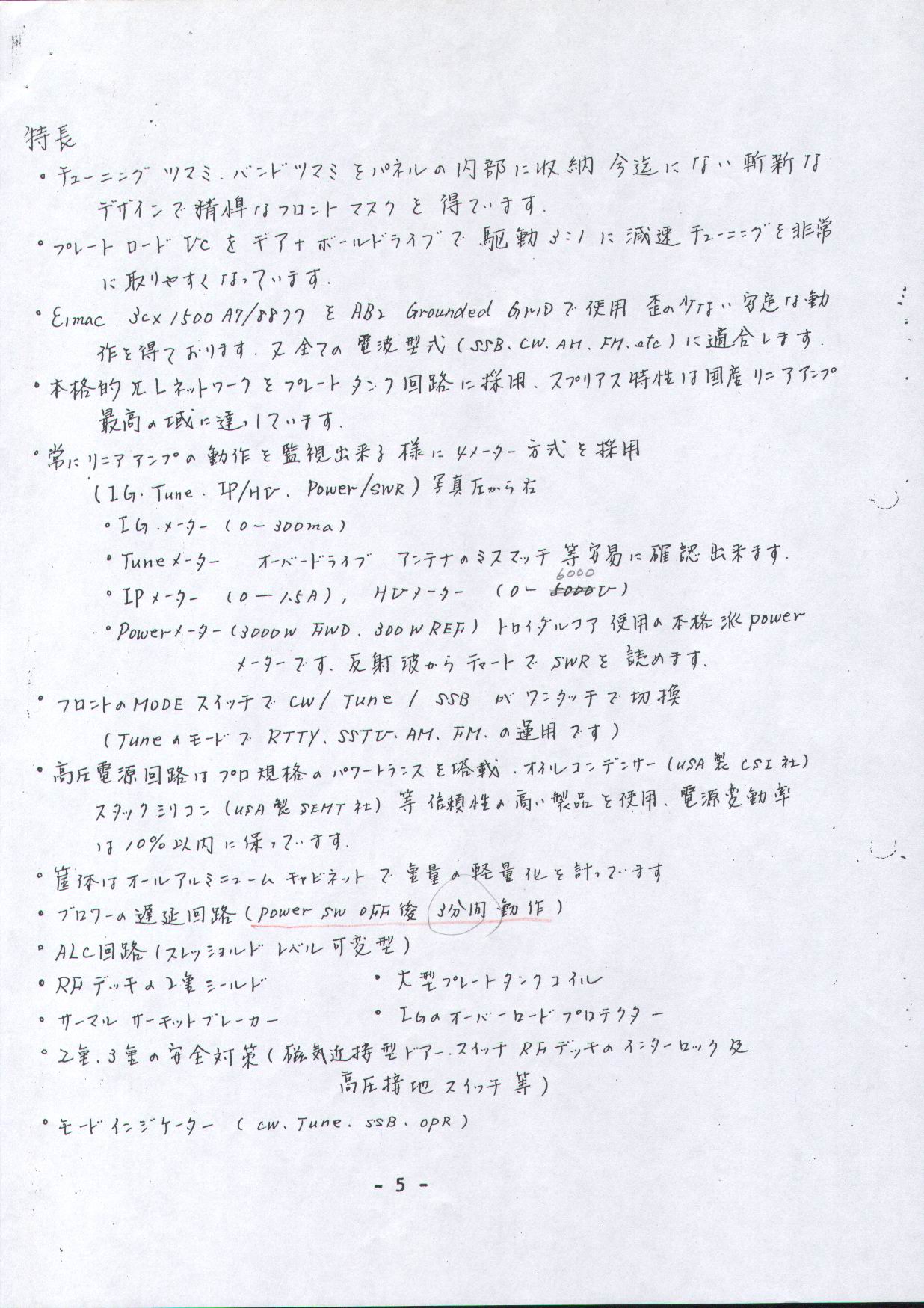

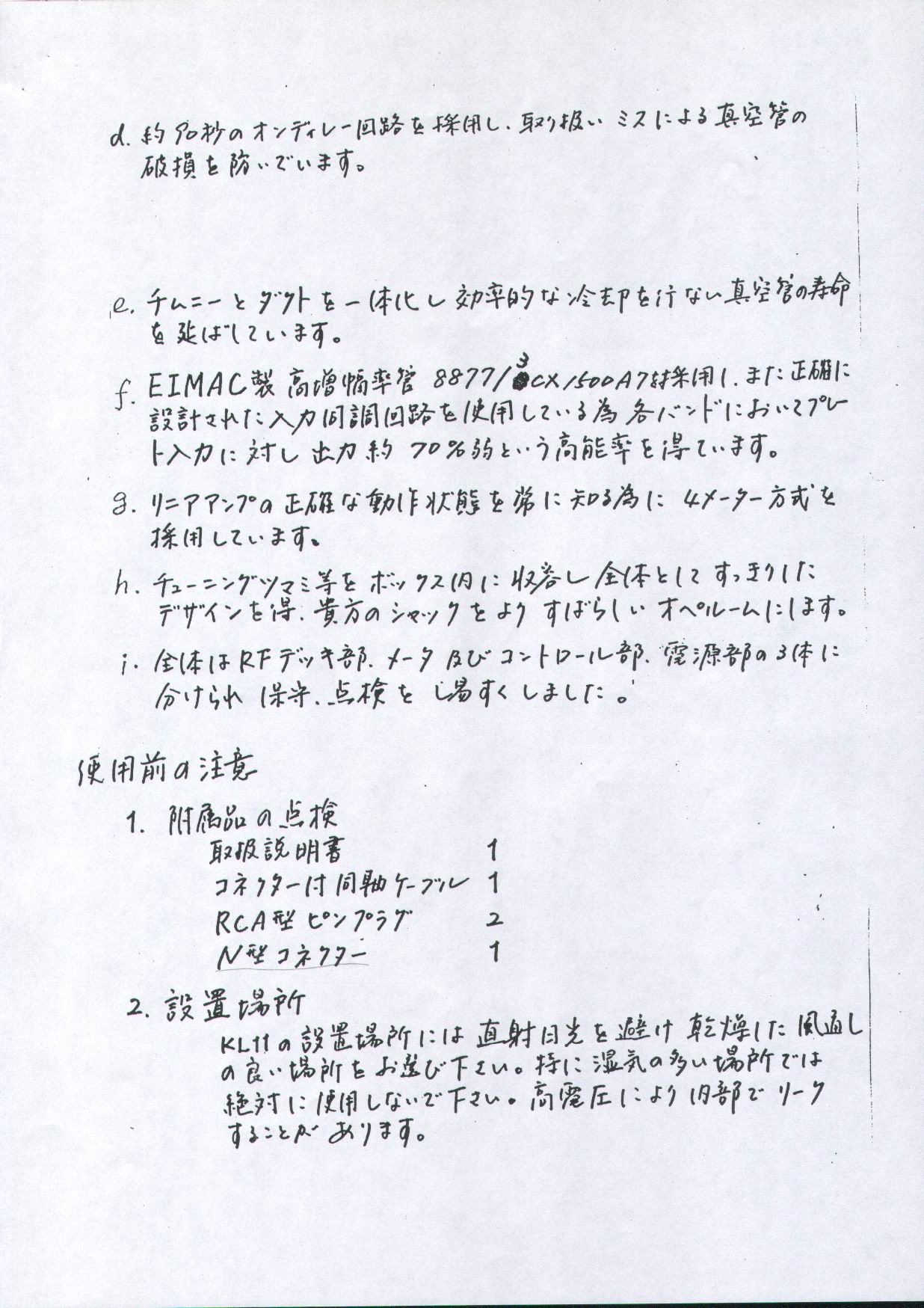

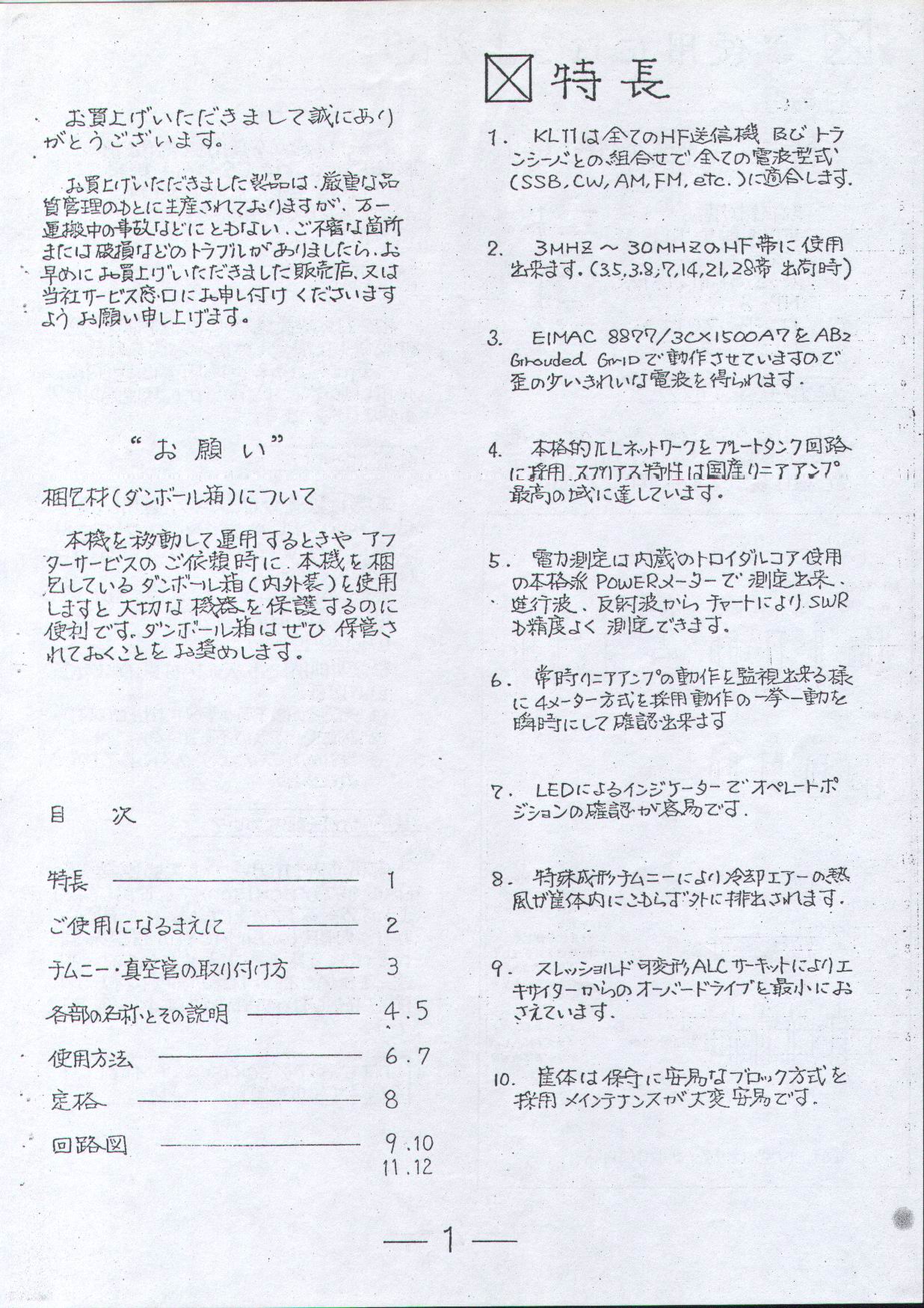

特長

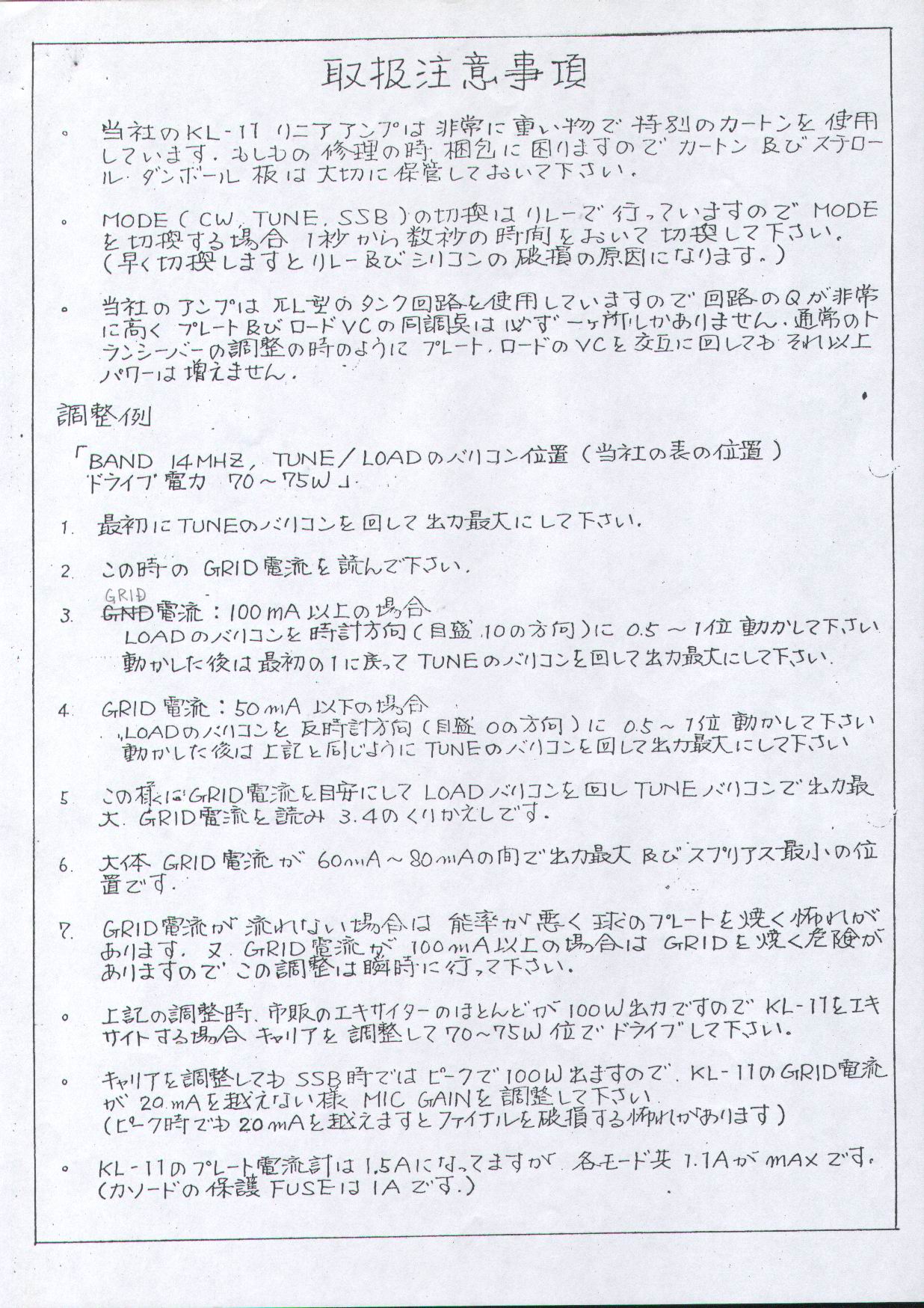

取扱注意事項

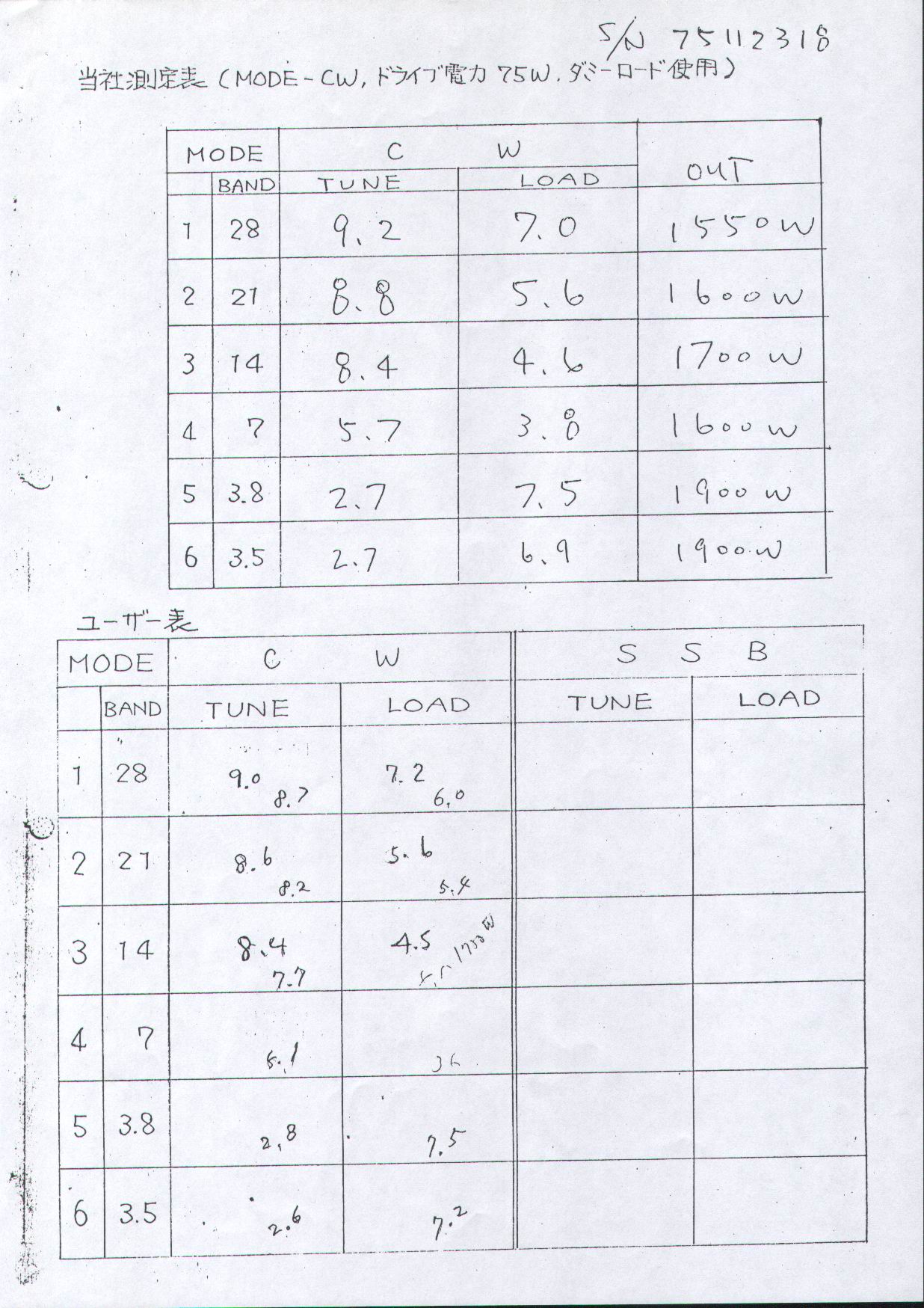

チューニングつまみ設定値、電力測定値

ご使用になる前に

90秒のオンディレー...

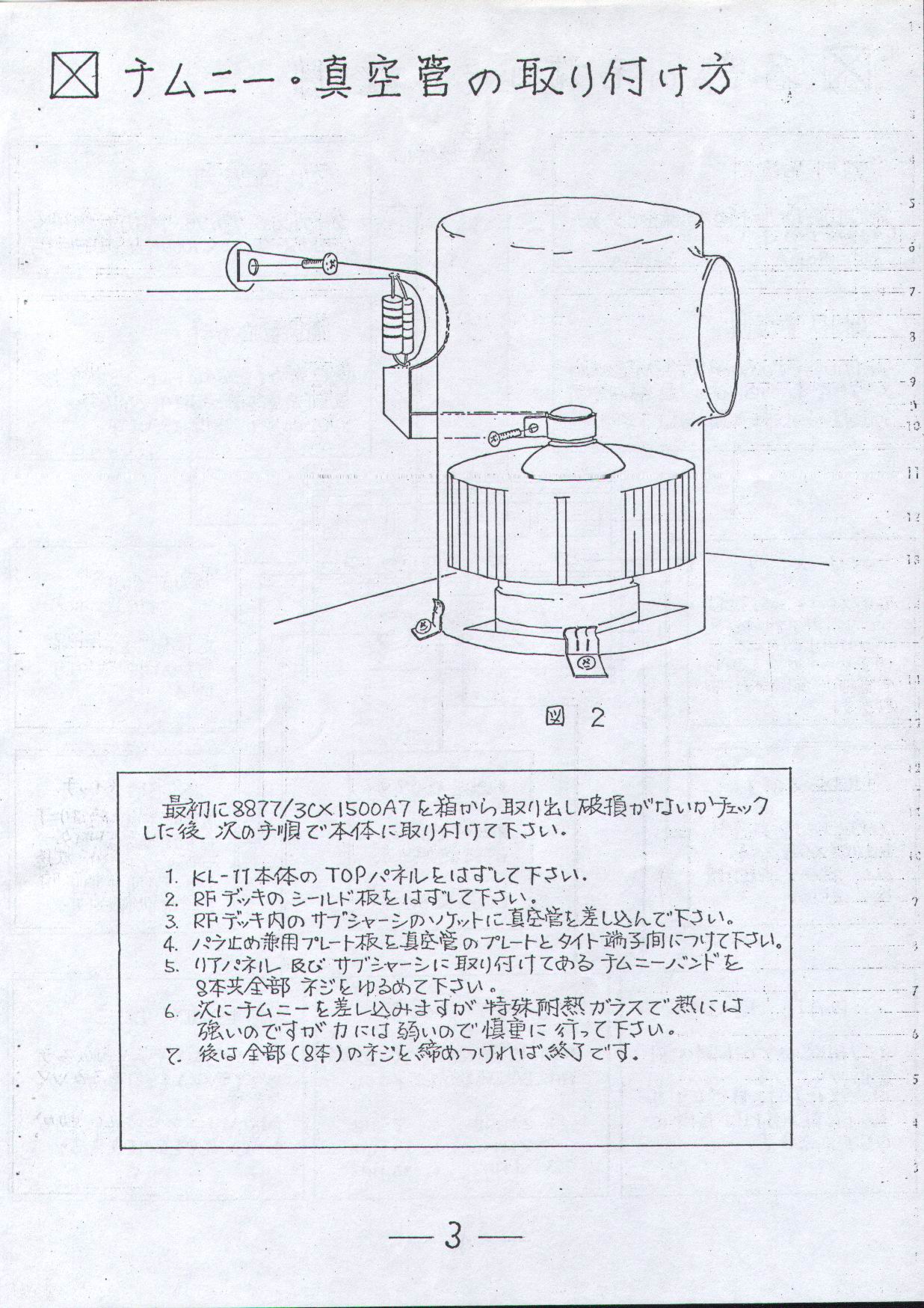

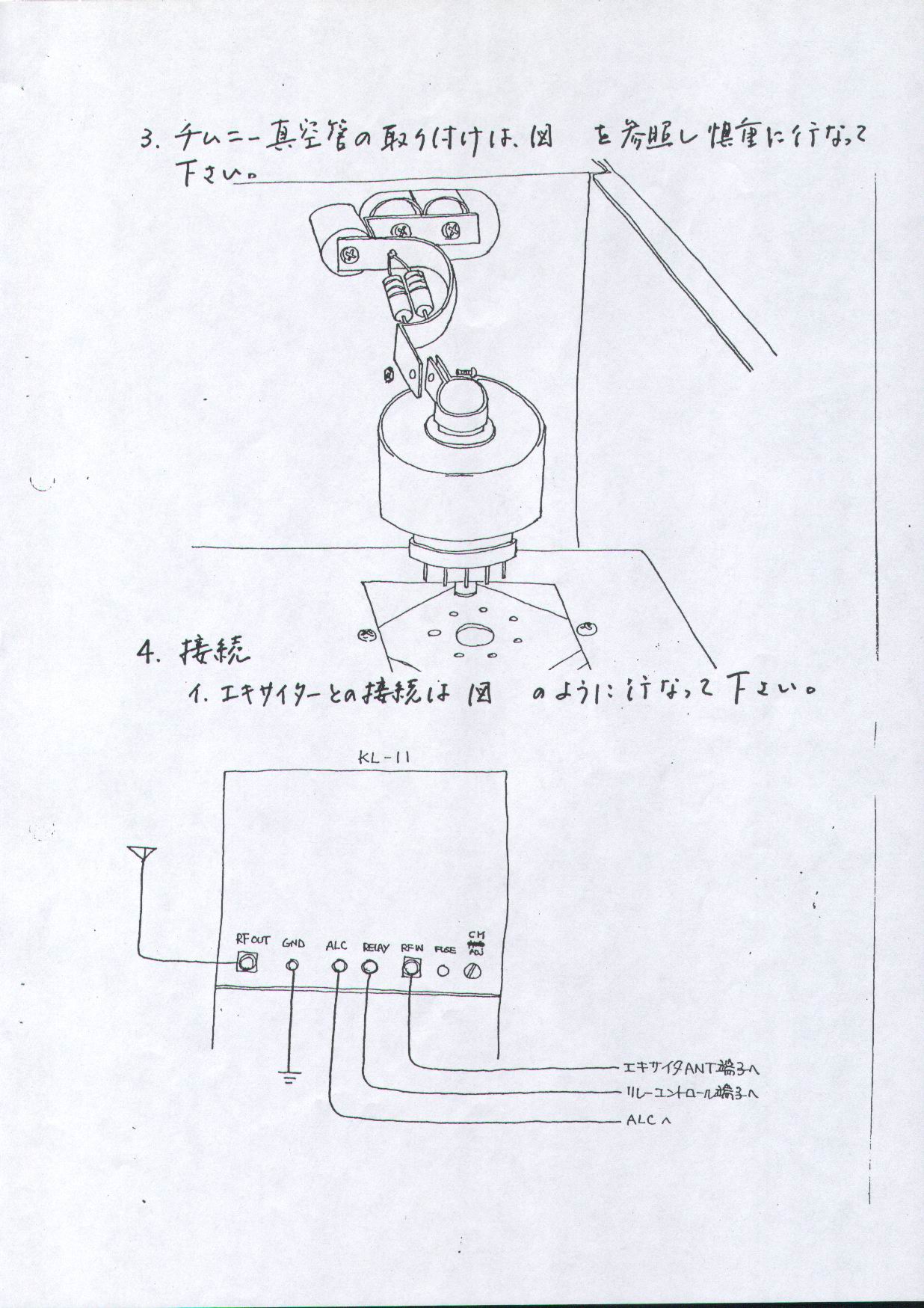

チムニー真空管の取り付け...

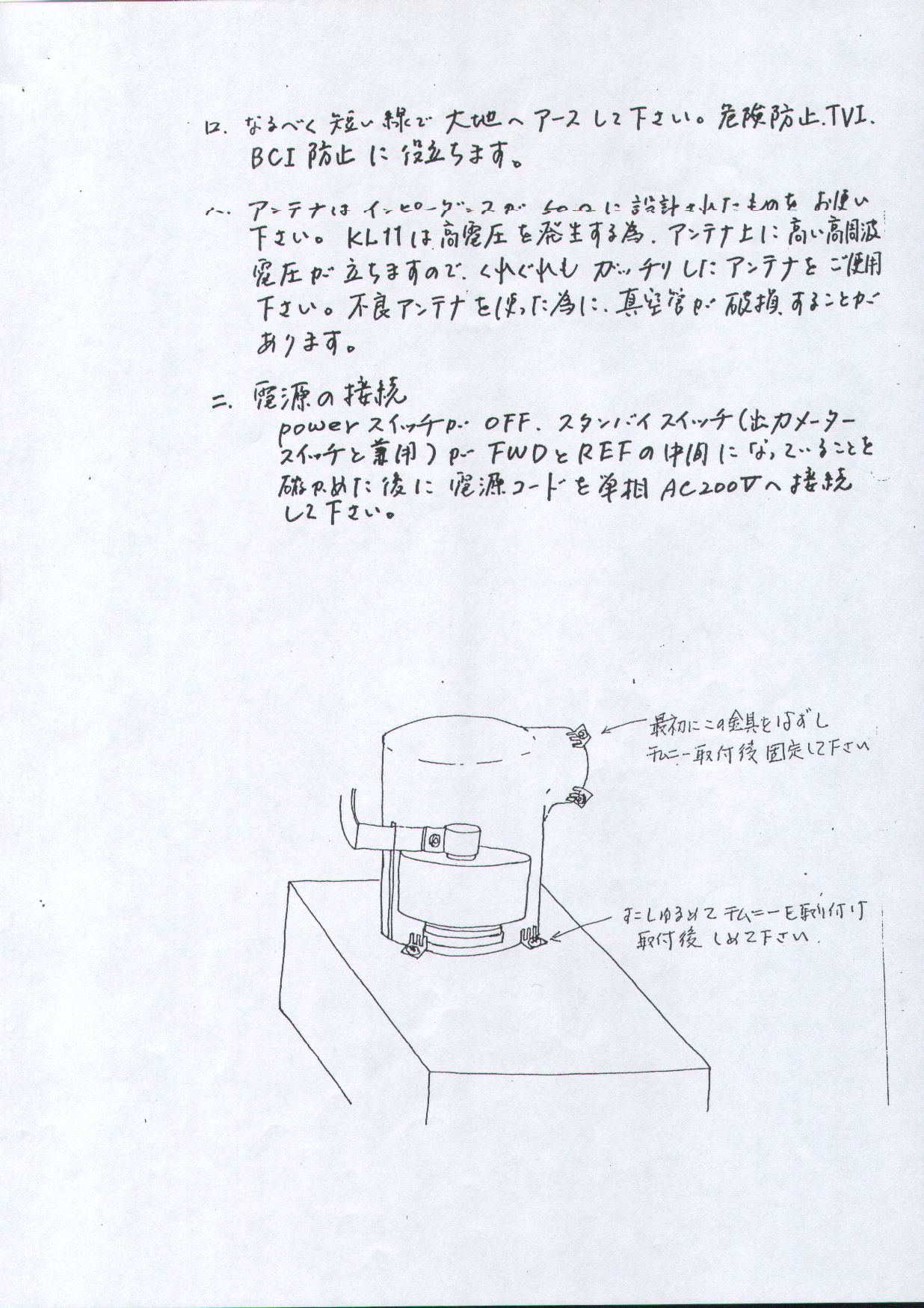

なるべく短い線で大地へ...

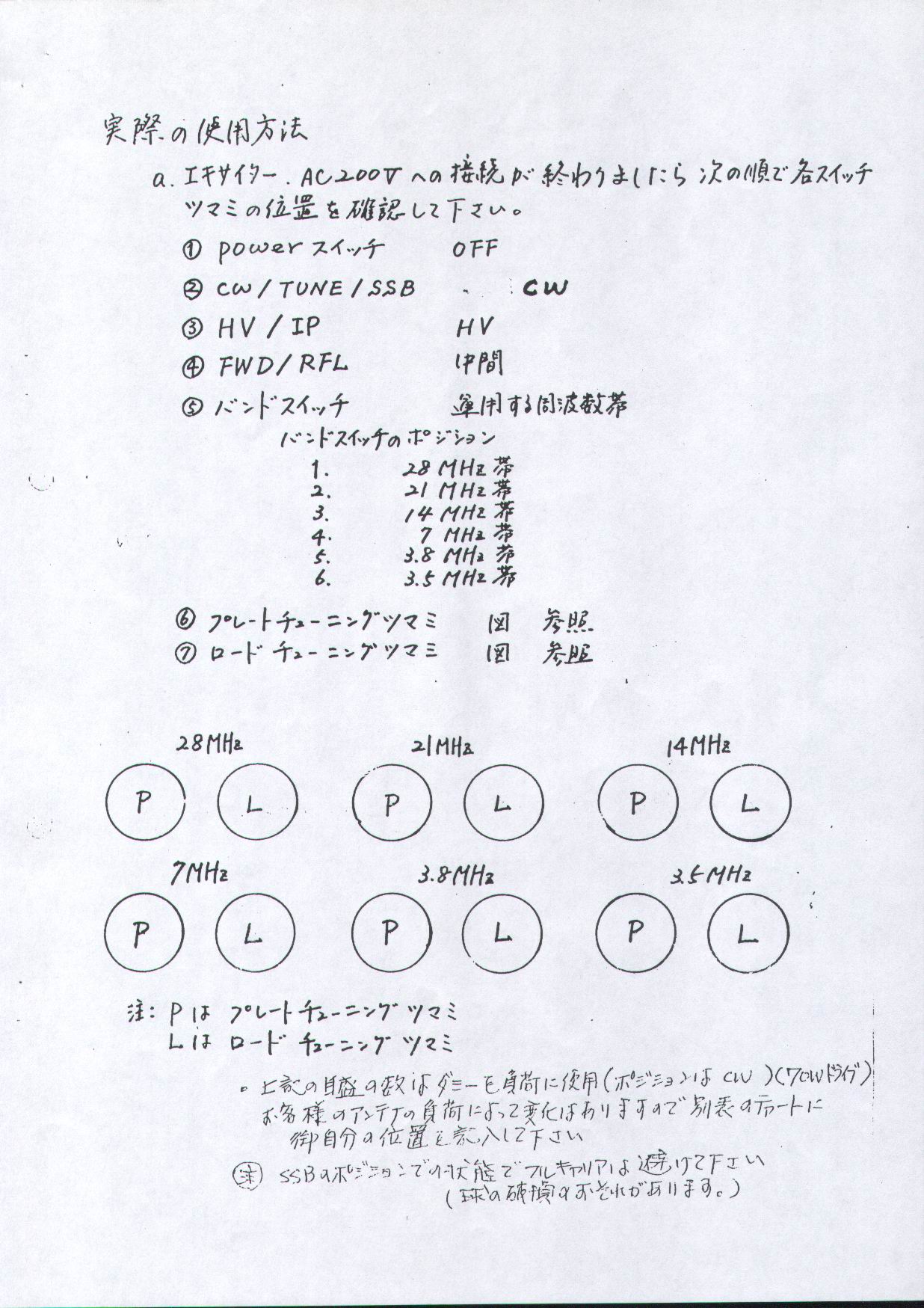

実際の使用方法

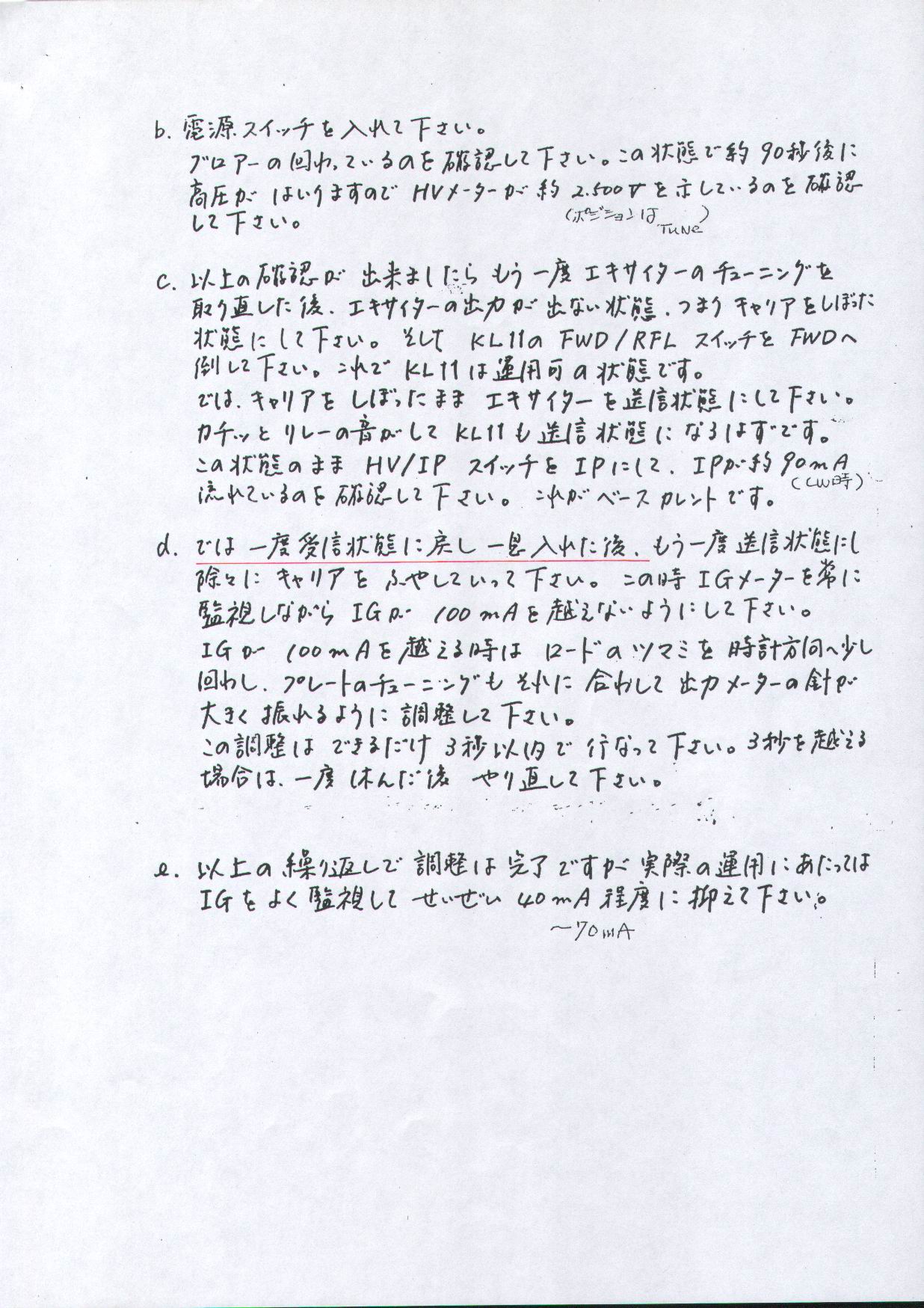

電源スイッチを入れてください

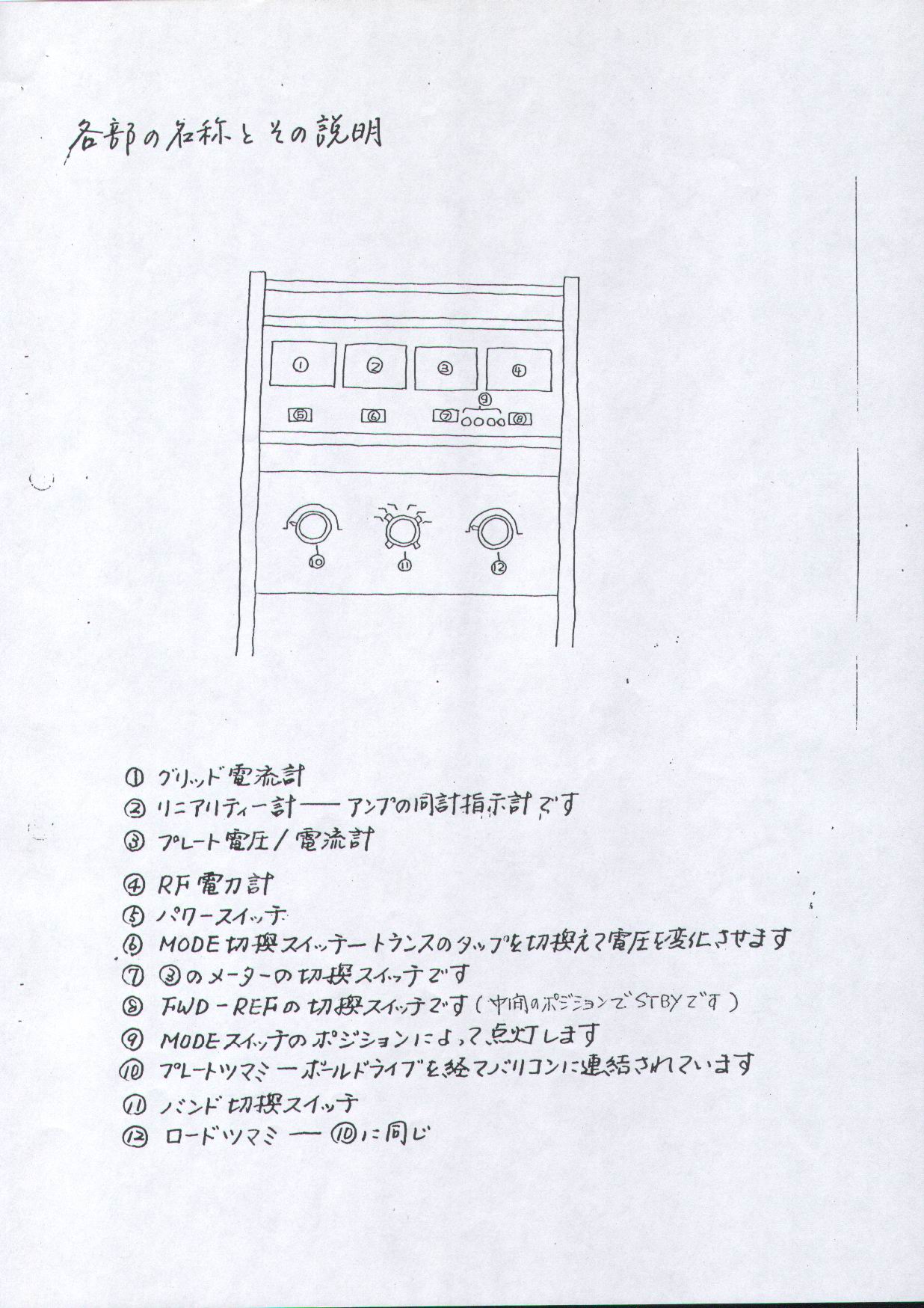

各部の名称とその説明

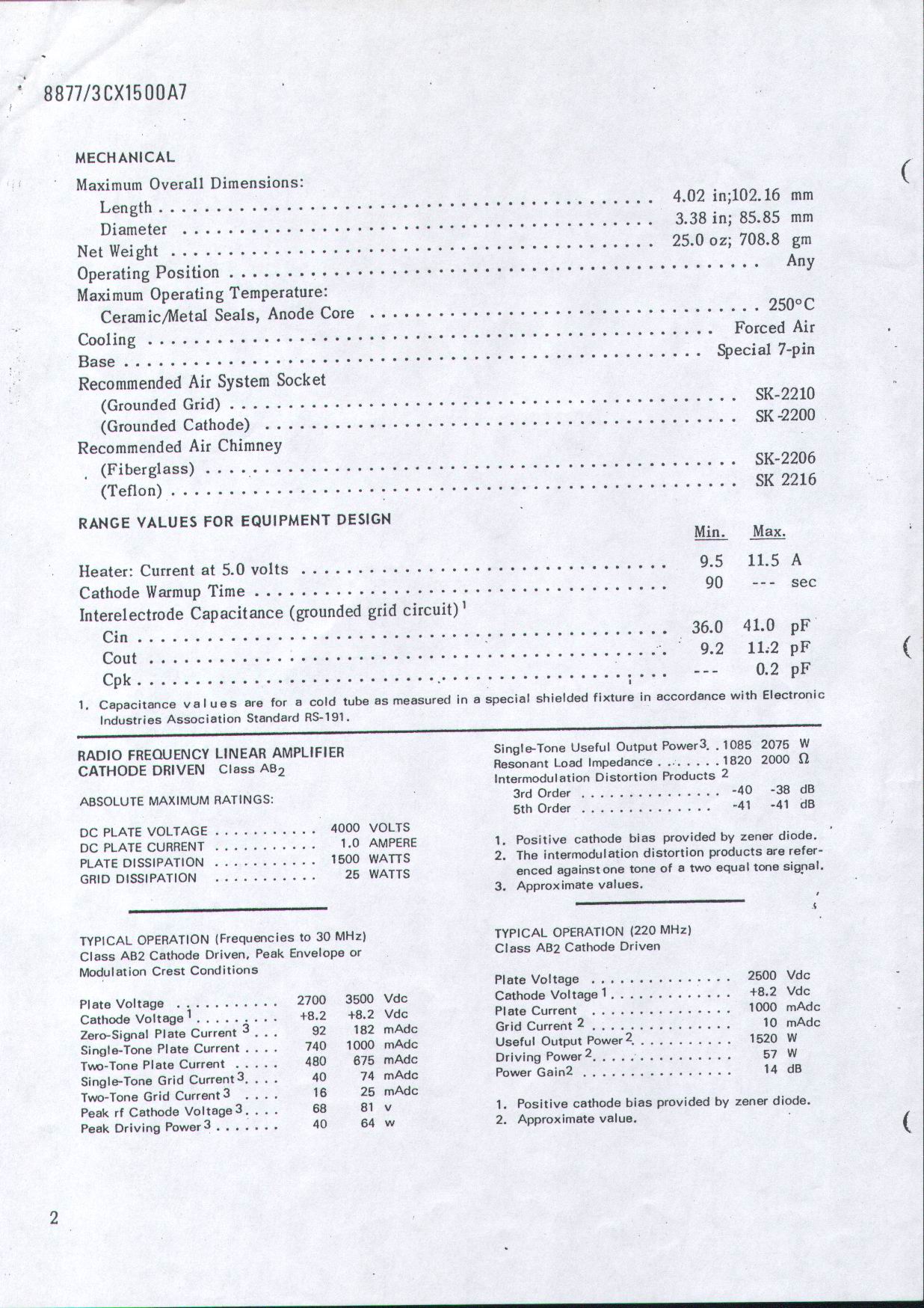

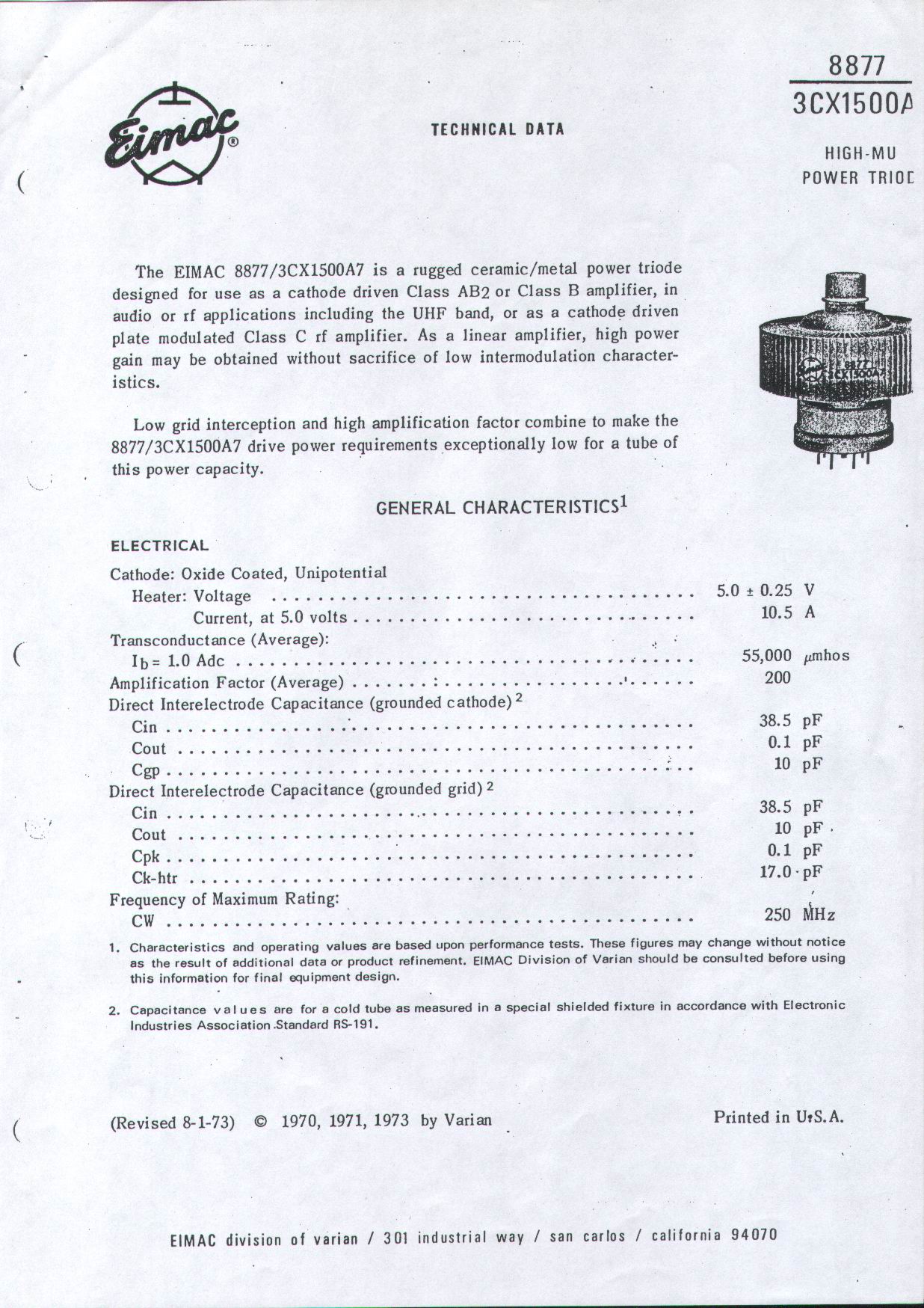

EIMAC TECNICAL DATA

EIMAC 諸元表

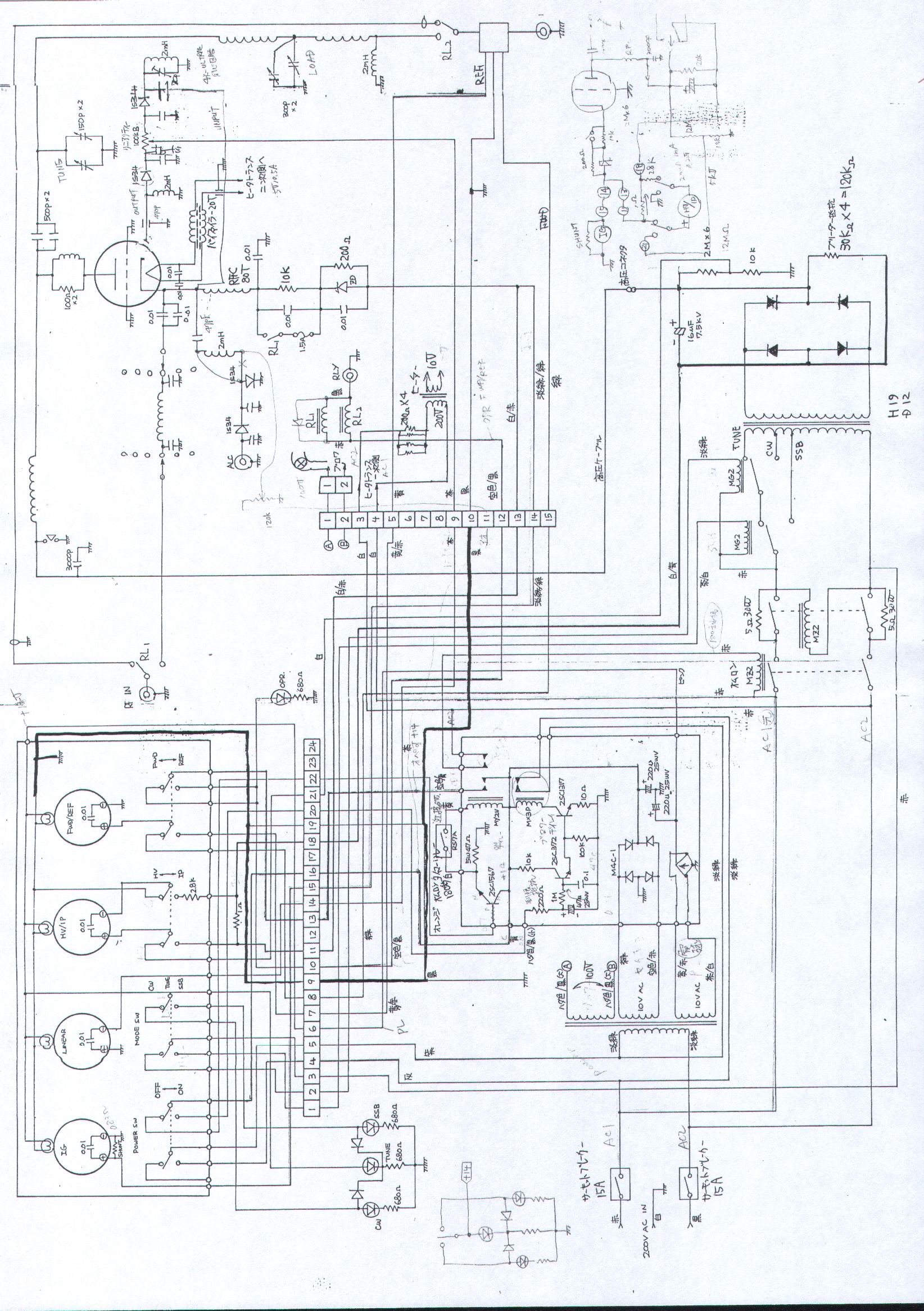

回路図1644*2332  604kB  オリジナルとは異なる。モノバンド改造後のものです

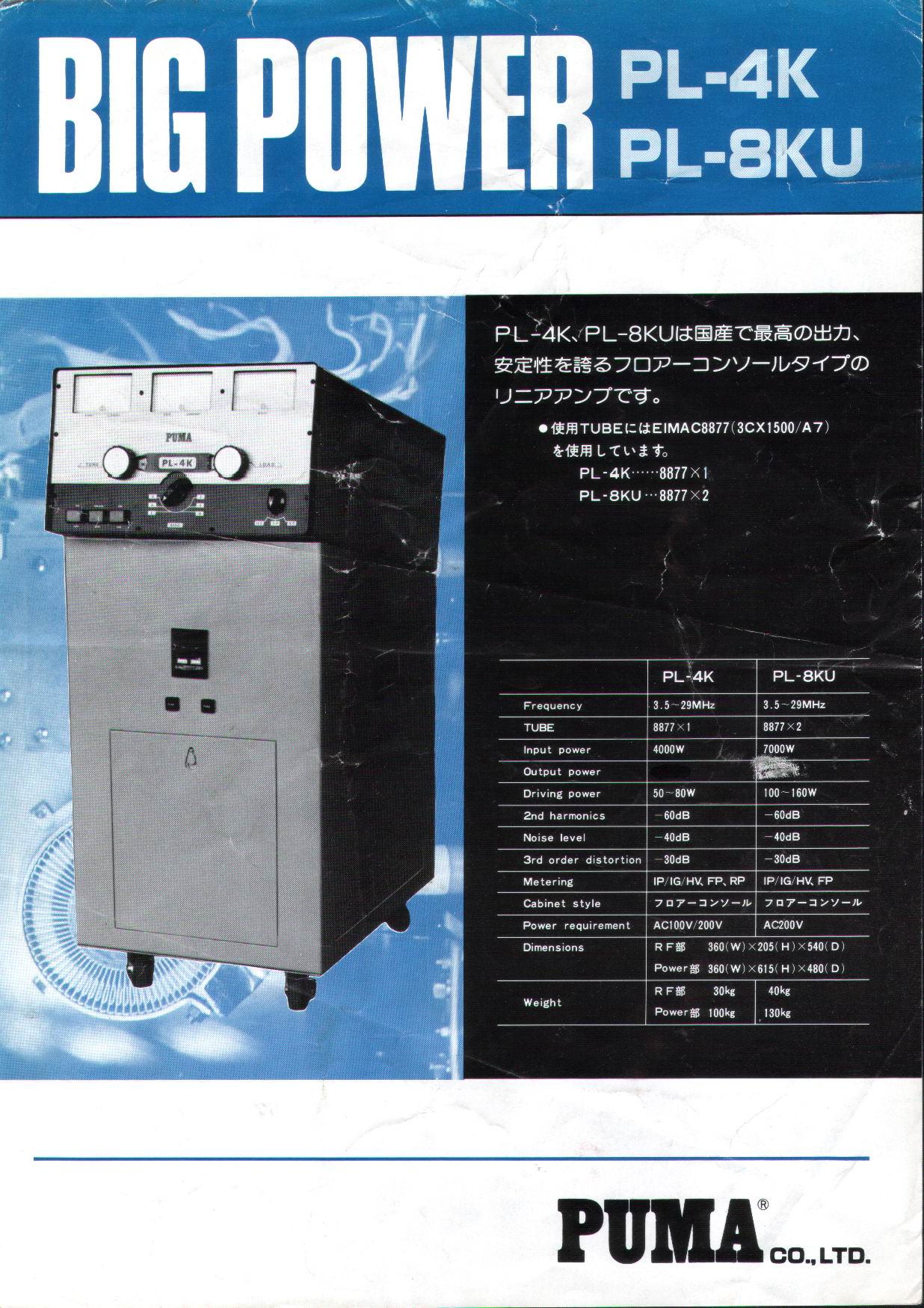

おまけPUMA PL−4K/8KUカタログ
表紙

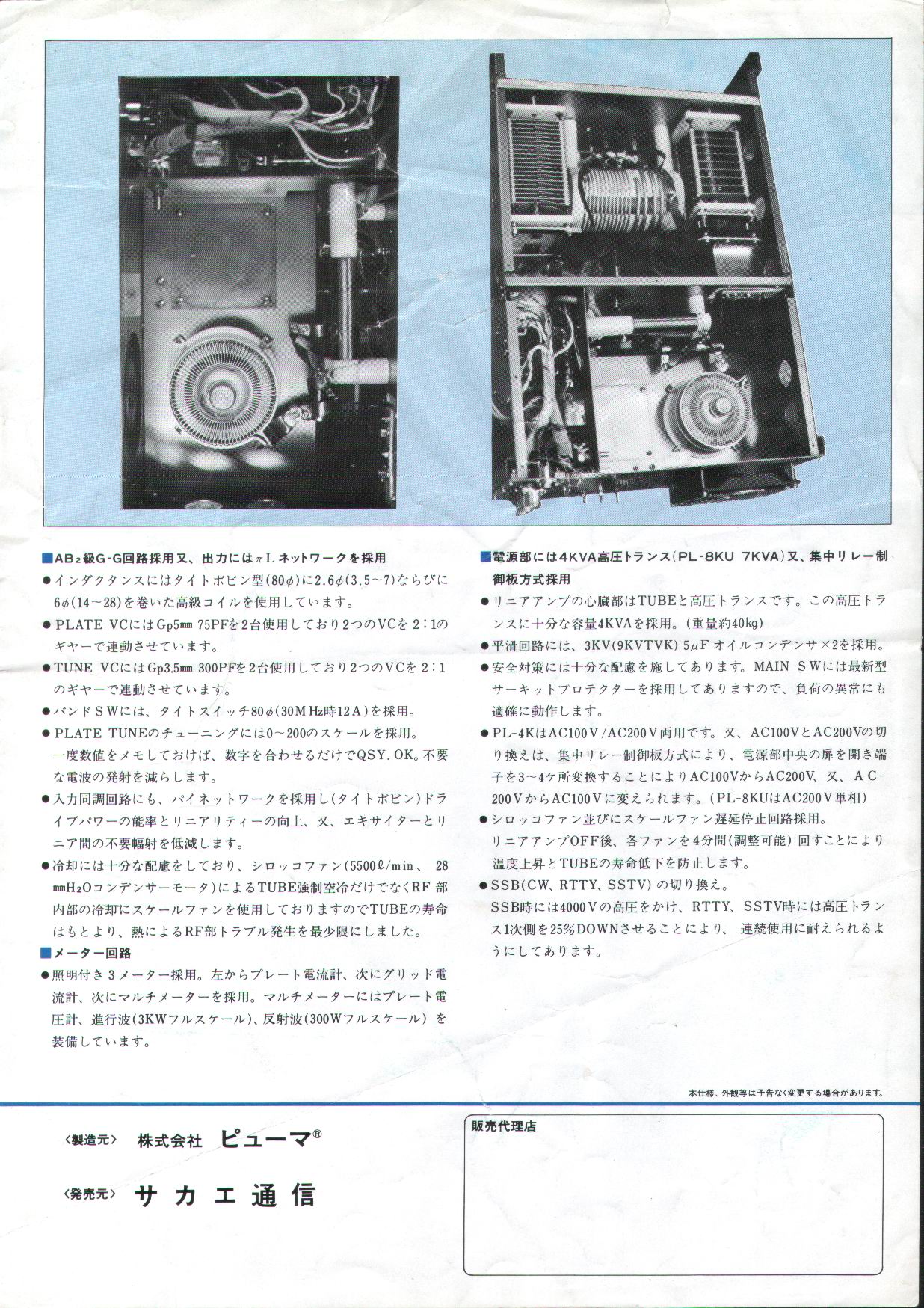

ウラ表紙
