FT−2312にセンターメータをつける


sorry photographs only

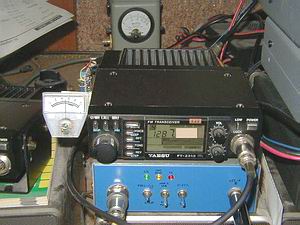

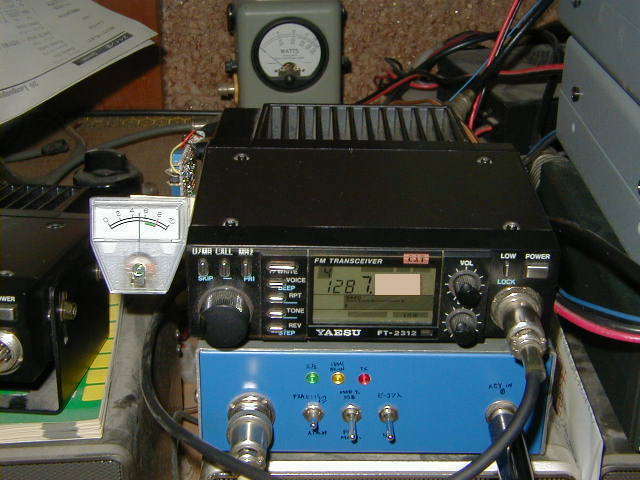

FT−2312の左にセンターメータをのりづけ

相手局が下にずれると、針は左へ振れる。

2312の下にあるのは、F2A OSC付き・ビーコンアダプター(VOX回路内蔵)

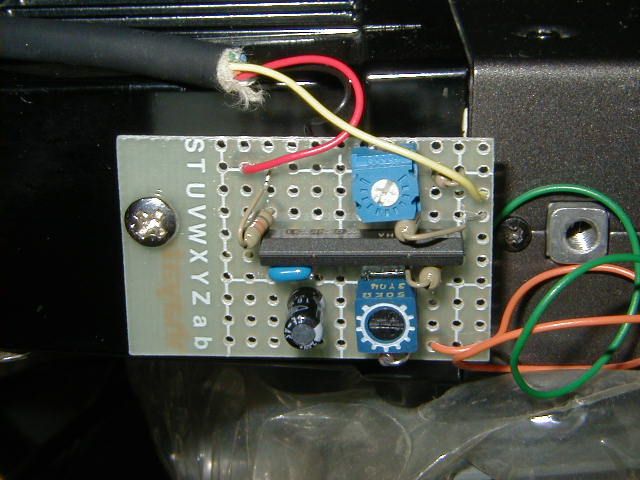

センターメータドライブ回路基板

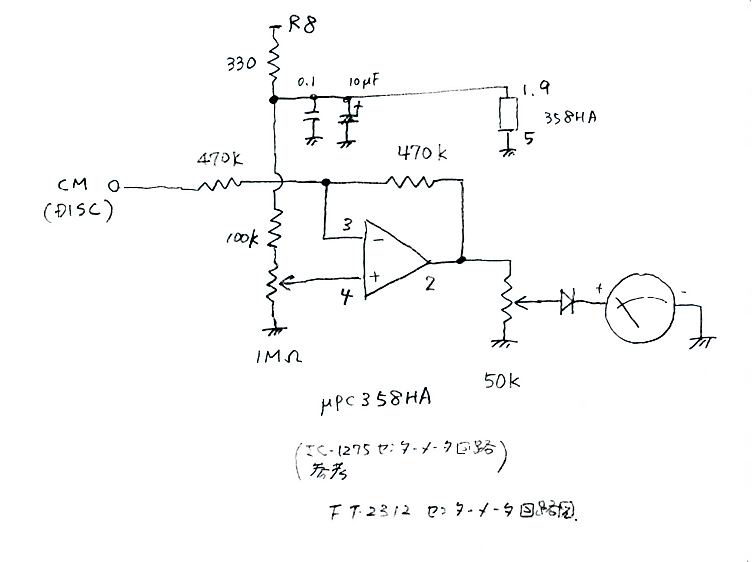

IC-120の取り説にあった回路図を参考に製作したが、結局はIC-1275センターメータードライブ回路を参考に回路変更
FT-2312

センターメーター用 ディスクリ電圧引き出し

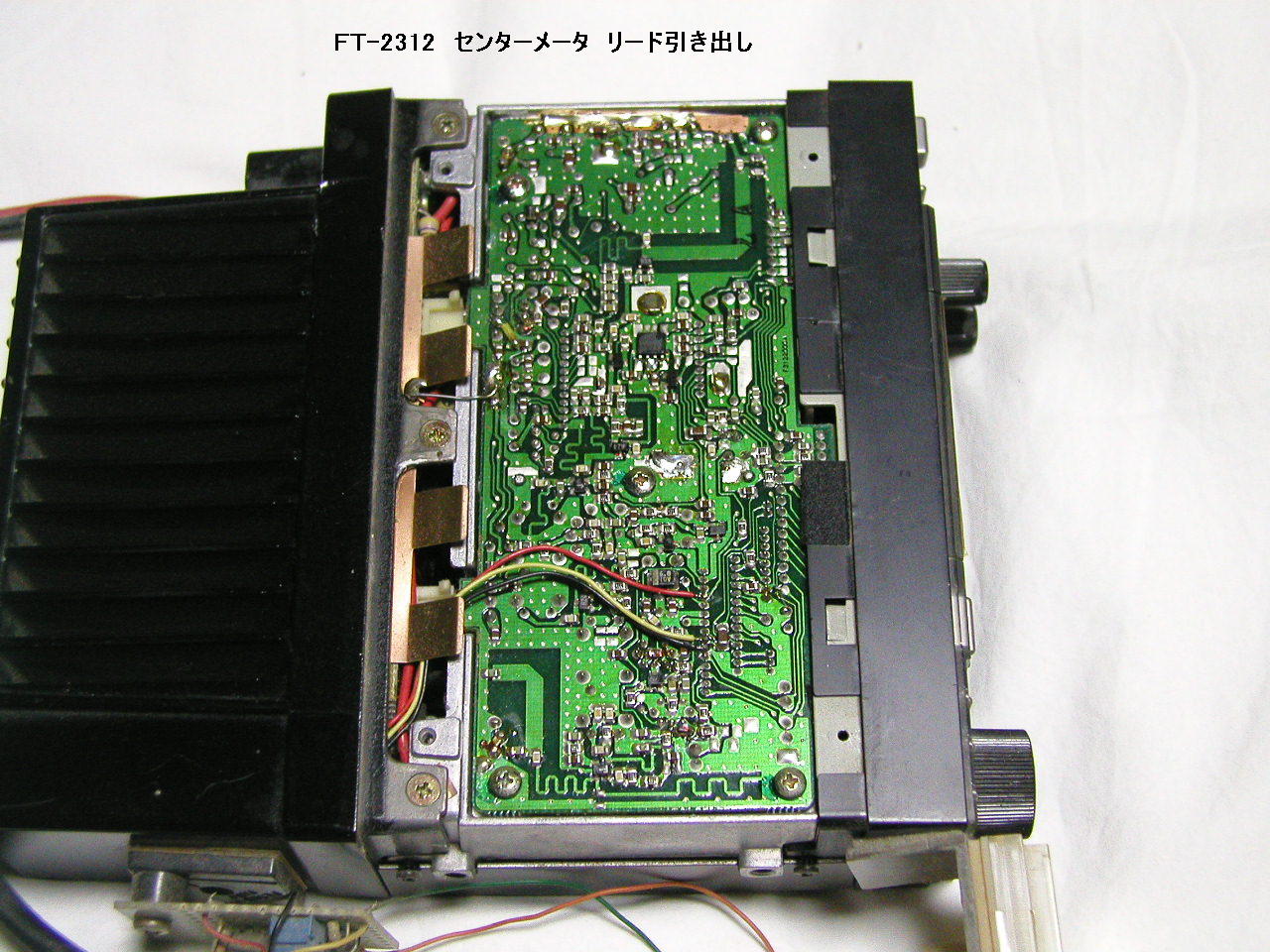

メインユニットはんだ面 クローズアップ

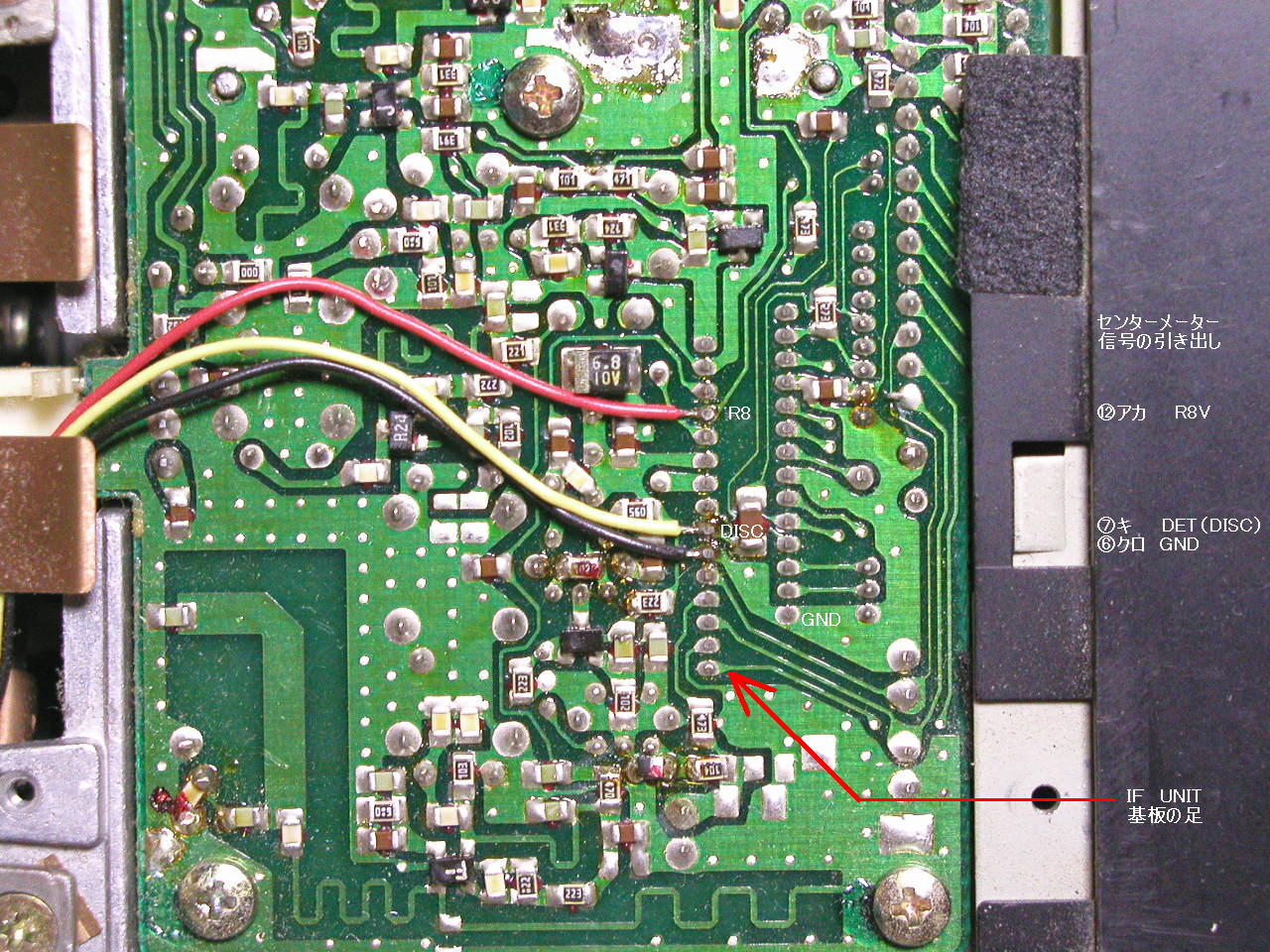

IF UNITハイブリット基板のリードのところから信号をひろう。

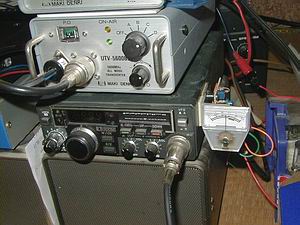

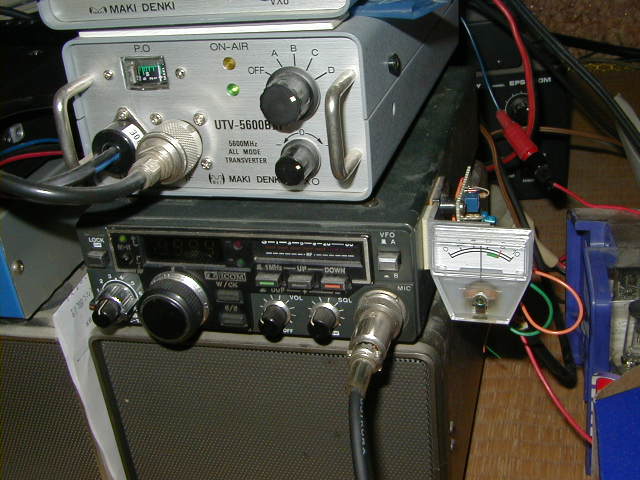

IC−120にもセンターメータをつけています
