BENCHER MK-1(Logikey K-1)の電源周りの改良 といっても、単に手持ちのニッカド充電器をACアダプターの代わりに使えるようにしただけ。 2013.1.2 update | |
サムネイルをクリックすると大きい画像になります。
Click on each image for a larger picture | |

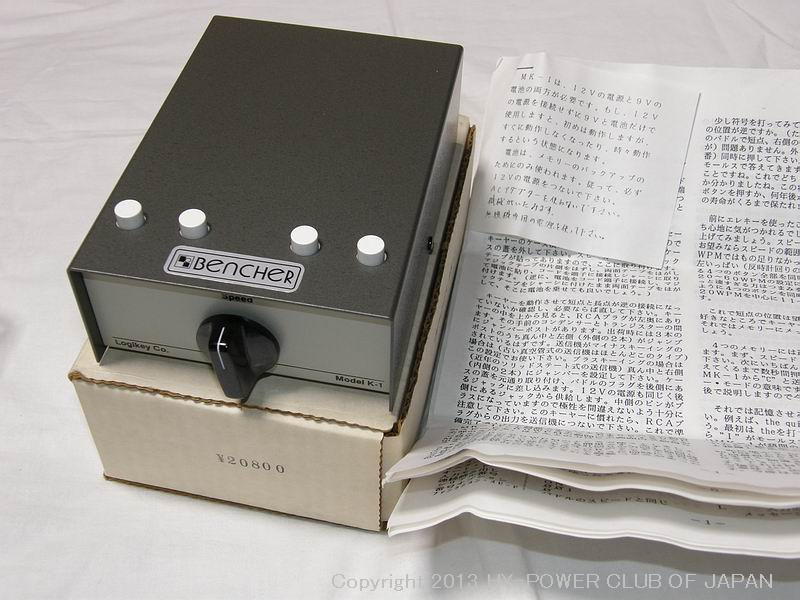

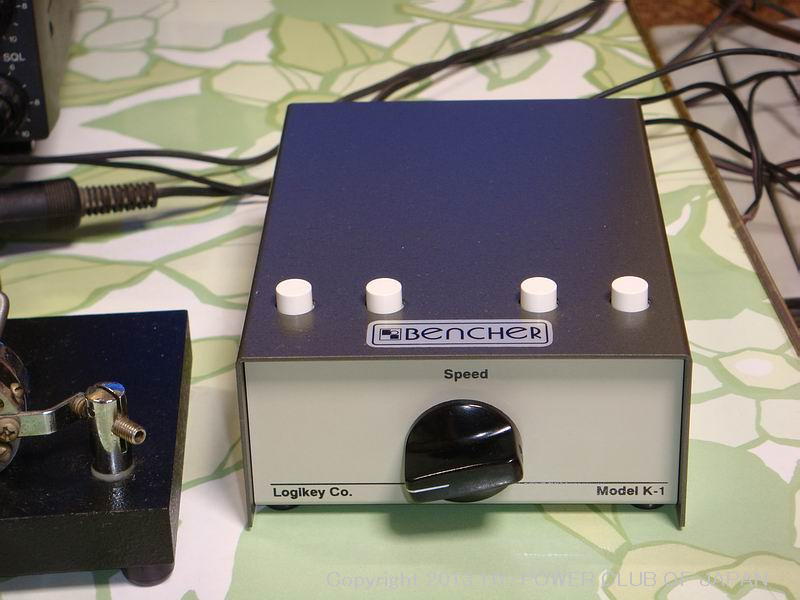

数年前の関ハムで5000円で購入 箱には定価が印刷してあり、20800円とある。 たしかこれは昔ケスラー貿易商会が扱っていたやつだと思う タイミングといい出所はたぶん奈良エコー無線閉店による引き上げ品のように思った。 新品なので和文の取説もある。 | |

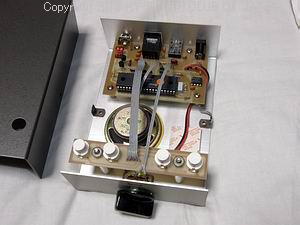

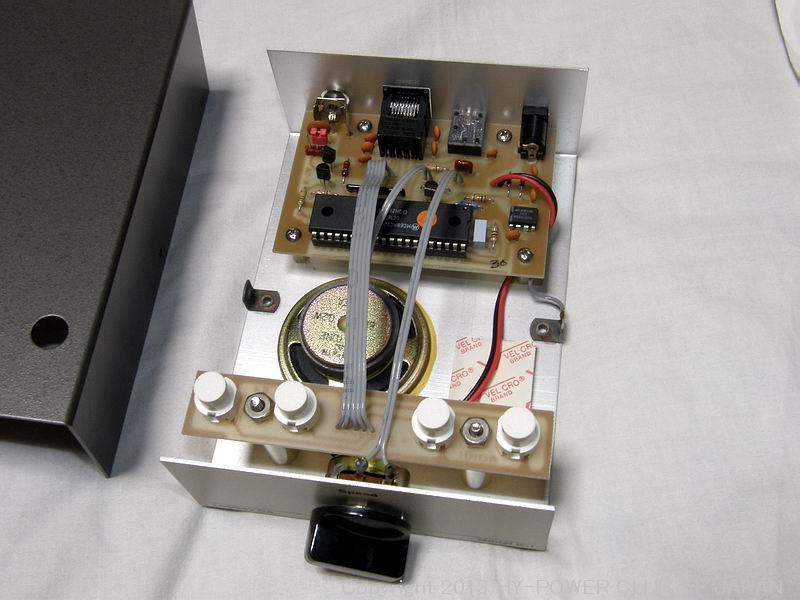

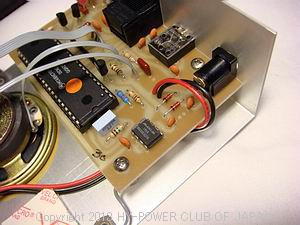

上ケースをあけたところ。 基本的には006P9V電池で動くが、外部電源を供給することで、電池はバックアップとしてはたらく。 たいていの場合、こういう構成であっても12V系のACアダプターで十分動くはず。 でも手持ちのACアダプターで、中心導体がφ2.5と太いものは無いんです。 DCケーブルを作ればいいのですが、φ2.5のDCプラグが手元に無く、そういえば昔買ったC311のニッカド充電器がセンタープラスで太かったなと思いつないでみたが起動しない。電池併用でもダメ。 | |

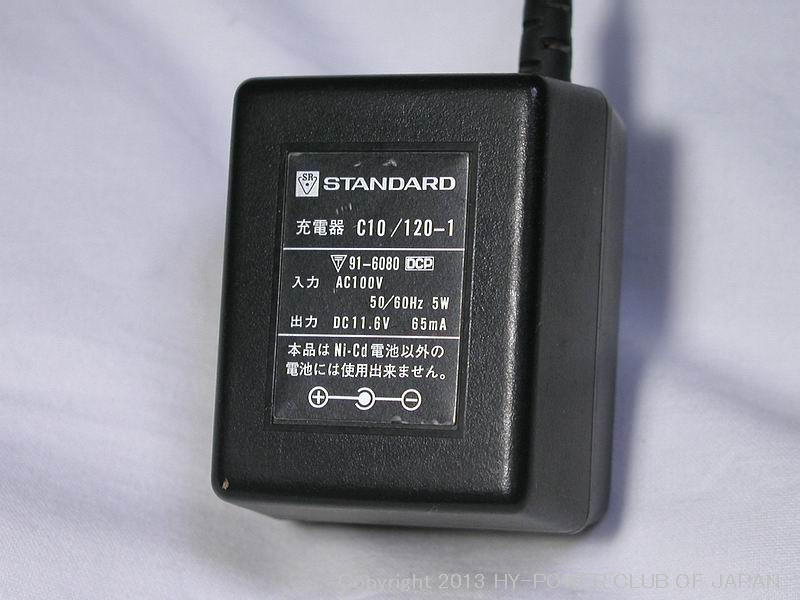

STANDARDの充電器 C10/120-1 これのDCプラグがちょうどφ2.5だった 中身はたぶんセンタータップ式の全波整流だろうね。 | |

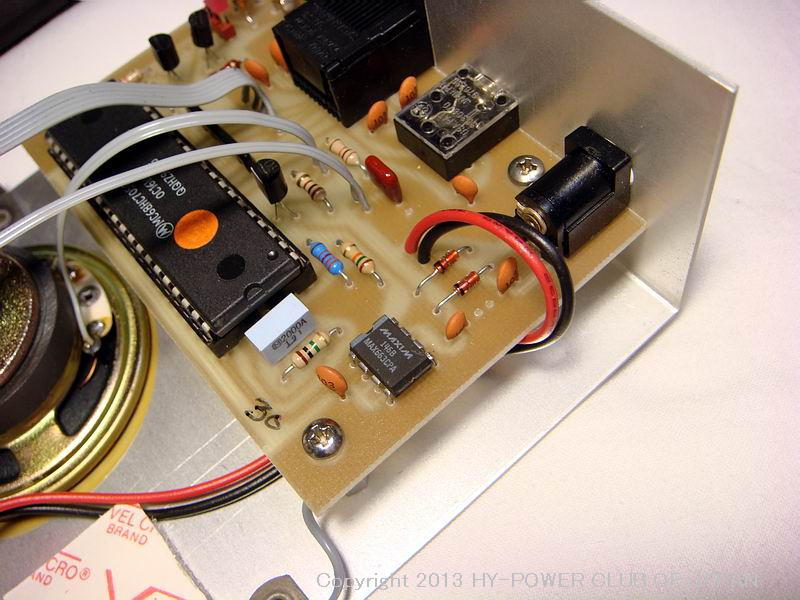

MAX663CPAは5Vレギュレータ それの8番ピンに電池と外部電源がダイオードでつながっている。 スピーカーは外部電源そのままが供給されるので、脈流だと音が出ない。 外から電解コンデンサをあてがってみると、うまく起動したので、コンデンサを追加することにした。 写真は改造前オリジナル。103=0.01μFのパスコンが入っているところ。これを外して | |

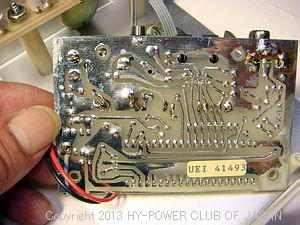

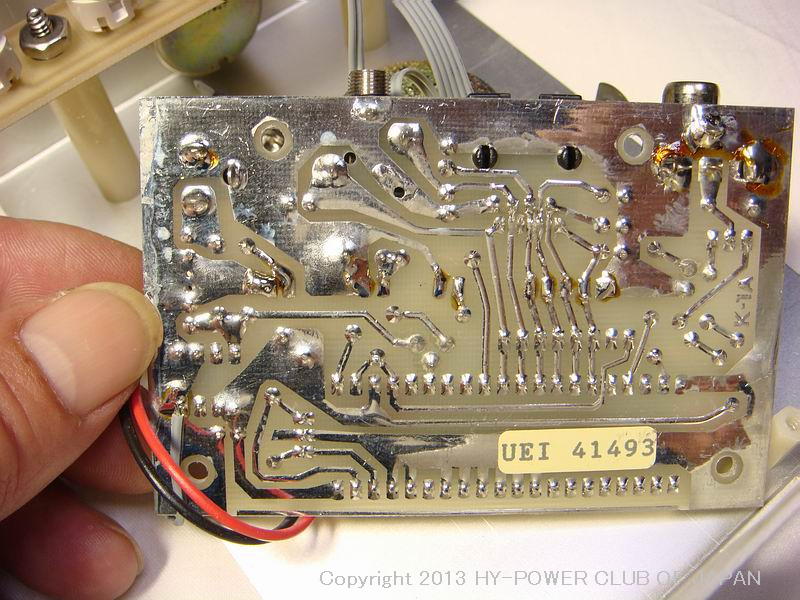

基板の半田面はこうなっている。 | |

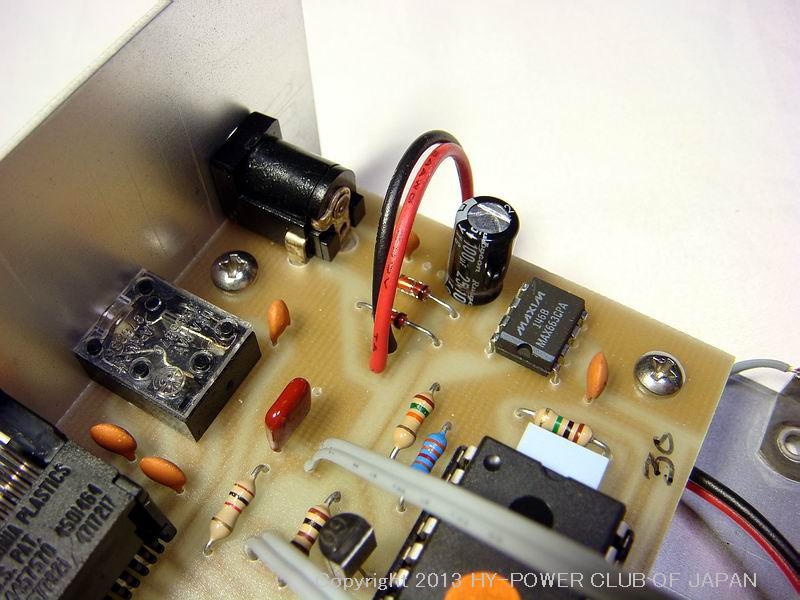

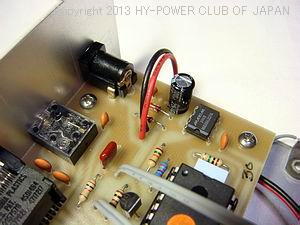

下の回路図で言うとC10を外して、電解コンデンサ100μF 25V を取り付け。 外した103は基板の半田面に移設。 これで、粗悪な脈流の充電器でも使えるようになった。 なんで最初からケミコンを入れておかないのだろうか。穴だけでもいいのに。 だから未だに粗悪なACアダプターにはつなぐなという注意書きがK-3、K-5にも見られる。 MAX663CPAの入力電圧最大定格は+18V 他にも回路のまちがいがある。アクティブLOWのパドル入力のパスコンは対GNDに入れるのではなく、+5V側に入れないと、RFの回り込みでLOWになっちゃう。次回修正しよう。 | |

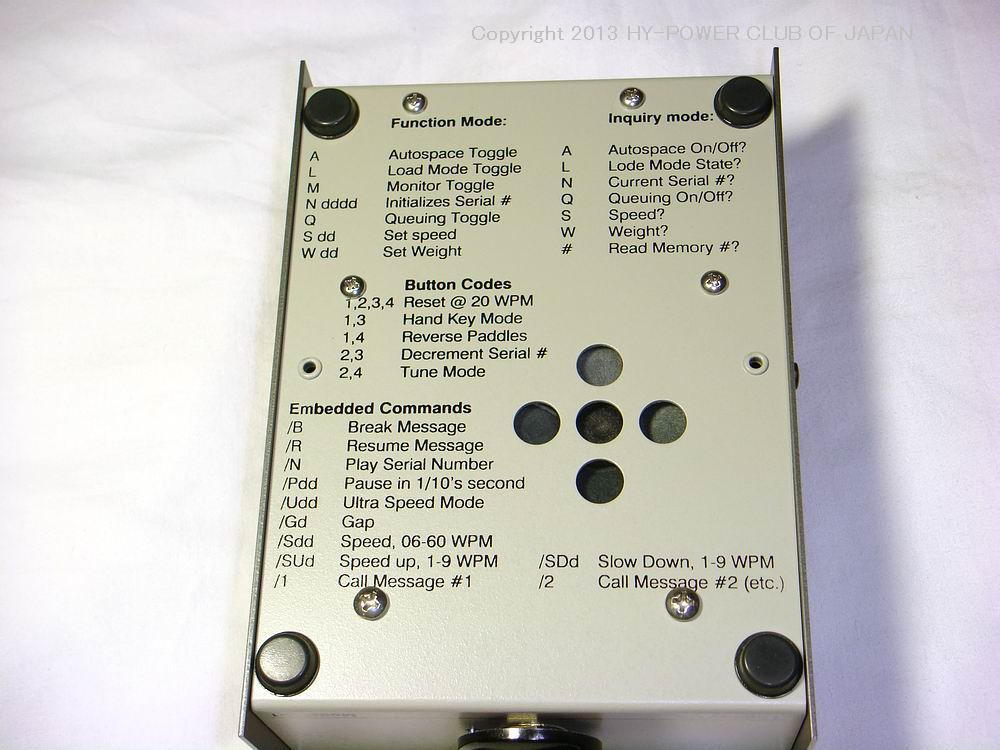

あっちの製品は、簡単な取説は本体に印刷されている。
| |

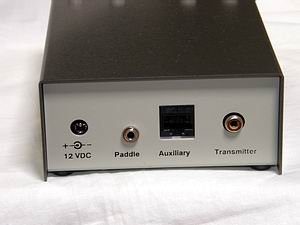

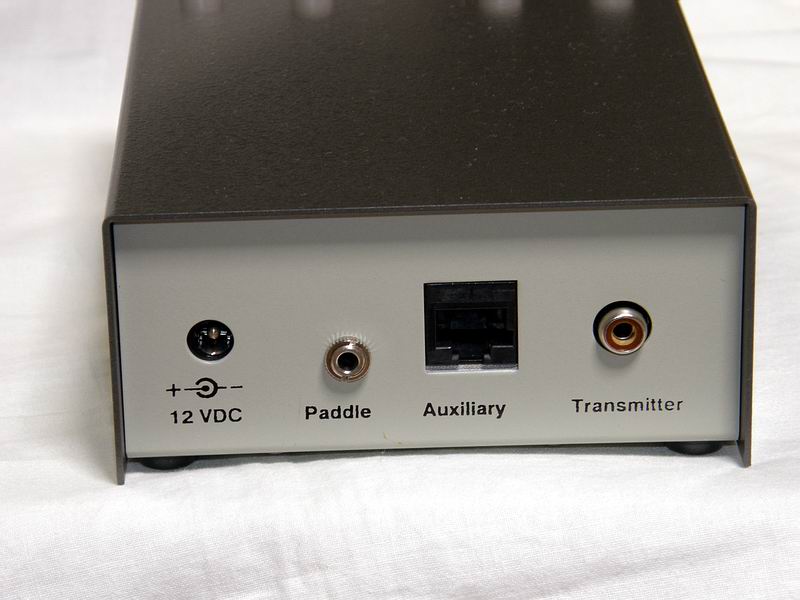

背面パネル
| |
使ってみたけど、次短点メモリーがレベル4ではなく3.7ぐらいなのでCを打ったつもりでもKにになってしまう。 speedをつまみで連続可変できるところはよいが、 これも打ちにくいキーヤーだ。 K-3、K-5ではCurtis "A"のモードにも変更できるが、カーチスの文献によるとぼくには使いにくいモード。Curtis "B"だとよいみたい。カツミのエレキーはどうもAccukeyerの動きに似せているのかも。もうちょっと文献を調べよう。 |
取扱説明書 | |

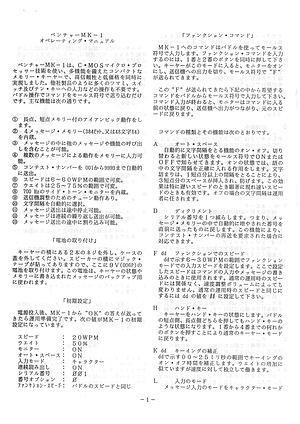

ベンチャー MK-1 オペレーティングマニュアル 簡単マニュアル 1番にCQを登録する 1番ボタンを2秒押す、離す、アンサーC CQ CQ CQ DE CALLSIGN CALLSIGN CALLSIGN + K /P55 /1 1番ボタンを押す。 /P55は埋め込みコマンド、ポーズ時間55×0.1s間無音を入れ込む。(max9.9秒、それ以上はさらにコマンドを追加)。 /1は1番メッセージを繰り返しといった具合です。 入力を間違えたらHH(内部処理は7短点以上で受付)を打てば直前の語は訂正できる。 | |

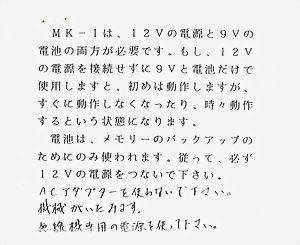

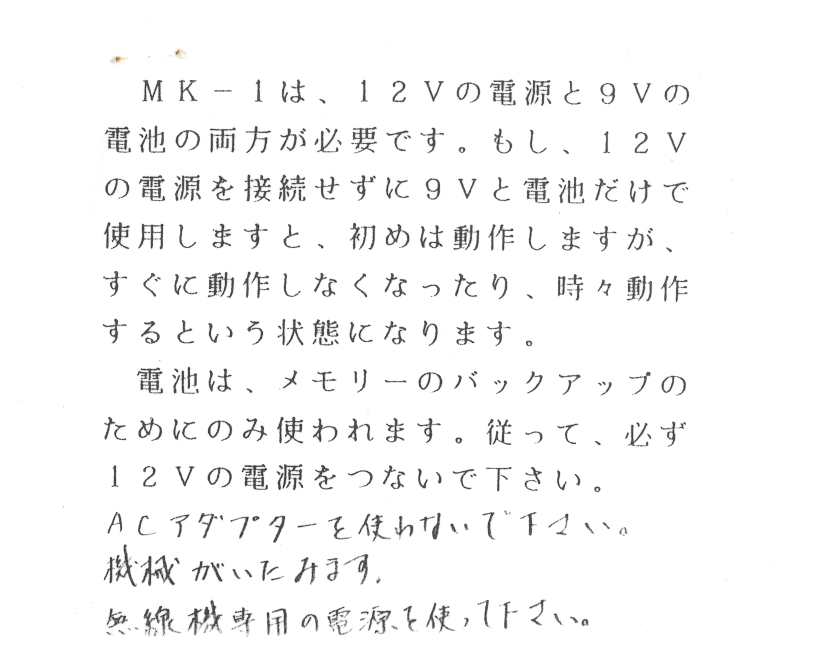

電源に関する注意書き | |

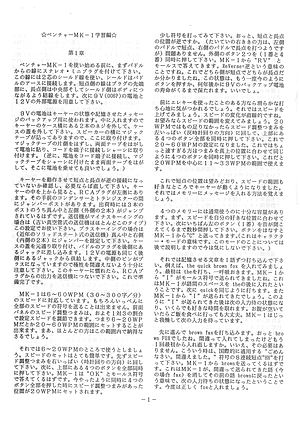

☆ベンチャー MK-1 学習編☆ 回路図はこちらにあります。 http://www.idiompress.com/CMOS-docs.html sch-mk-1.pdf が、後からこの回路図を再製したようで、内部電源の電圧が9Vのところ、4.5Vのコンポーネントを流用している。 |
ケスラー貿易商会 当時の広告 | |

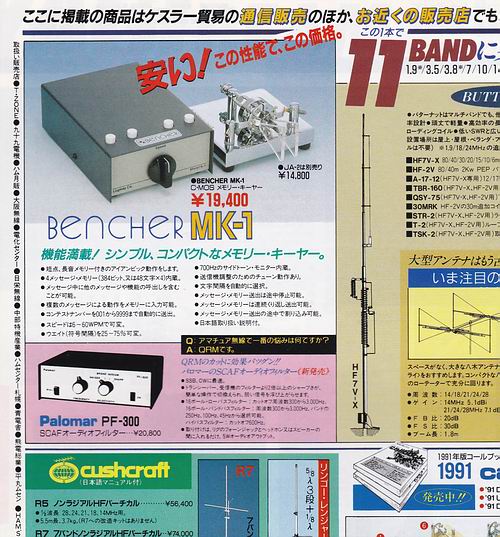

CQハムラジオ誌 1991年9月 この頃発売されたと思うが、当時は19400円だった カツミ電機のEK-150が16900円だったので、それと比べると 高いので、当時はとても買う気にはならなかったが、使ってみるとけっこう便利。和文もメモリーできるところは、SMART KEYERよりすぐれている。 その後、MK-3になり24800円、今はK-5に変わりましたね。 | |

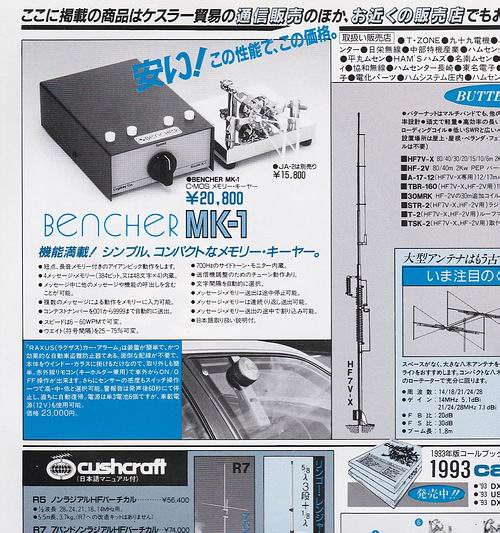

CQハムラジオ誌 1993年7月 20800円だったのはこの頃ですね このキーヤーが20年以上も前のものだったとは。 手元に来てもっと早く使ってあげればよかったね。 | |

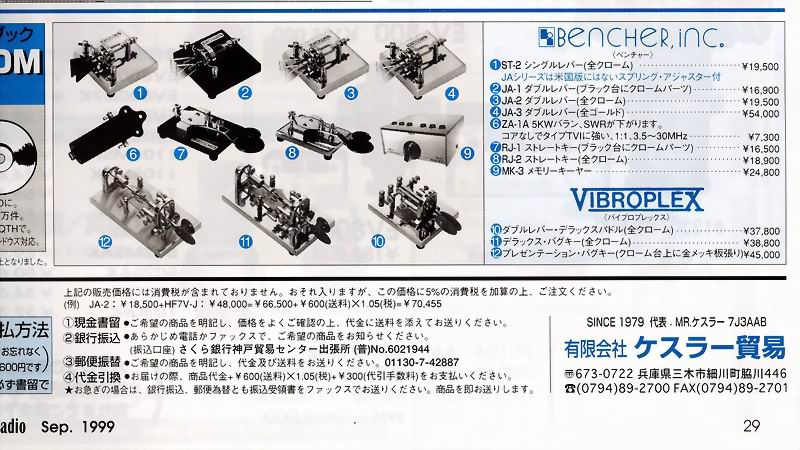

MK-1は一時期広告から外れていた CQハムラジオ誌 1999年9月 この頃はMK-3にモデルチェンジしたもよう これのほうがよいみたいだね。電池によるバックアップではなくEEPROMにストアーされるようになった。 |
