幻の名機ＩＣ−１２７５　１９８９年７月発売　、ＡＣ電源内蔵モデルは１９４,８００円、ＤＣモデルは１７９,８００円と高価なリグであった。高安定基準水晶ＣＲ−２６３（0.5ppm）とＣＷナローフィルターＦＬ８３（500Hz）これだけは入手しておきたい。
保証認定　ＪＡＲＬ登録番号Ｉ−１２１　現在では登録切れと思われるが、申請時に必要な送信機系統図は取り説にはなく別途　アイコムからＡ４版の送信機系統図を取り寄せてから変更申請の工事設計書に記載し総合通信局へ申請。
IC-1275の周波数調整
上ケース、下ケースはあらかじめ外しておく必要があります。（写真は略）

ＲＦ ＹＧＲ(ＲＦヤンガーユニット) 基板からＰＡユニットへ接続するコネクタ
ここがネックです。

回路図では間違いがありますが、黒帯側が受信ライン、帯なし（奥側）が送信ラインです。

調整の邪魔になるので、ＭＡＩＮユニットのスピーカーコネクタの嵌合も外しておきましょう。（写真はなし）

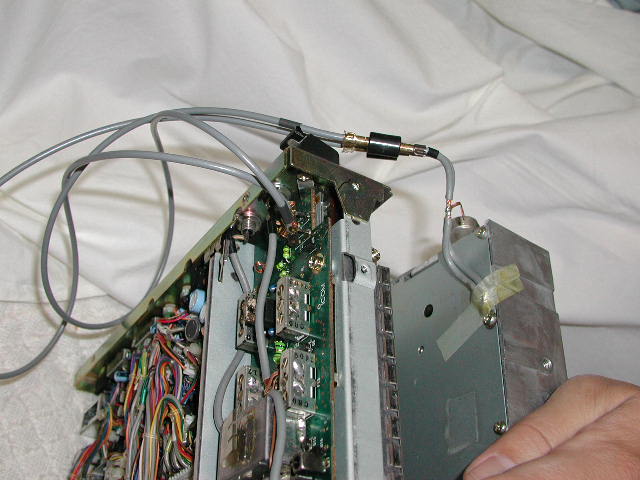

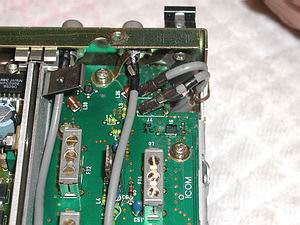

延長コネクタケーブルをつないで作業します。 ＴＭＰ−Ｋ０１Ｘ−Ａ１（大宏電機）これに１．５Ｄ−ＱＥＶ（５０ｃｍぐらい）特注Ｊ−Ｊ変換コネクタにて延長します。
ＰＡユニットを取りはずして逃がし、ＡＣＣ、ＡＱＳコネクタに近い側（正面から見て左側）のふたを外せば調整個所であるＰＬＬユニットにたどりつく。

この写真はすでに大きなふたと、中にある小ふたをめくったところです。

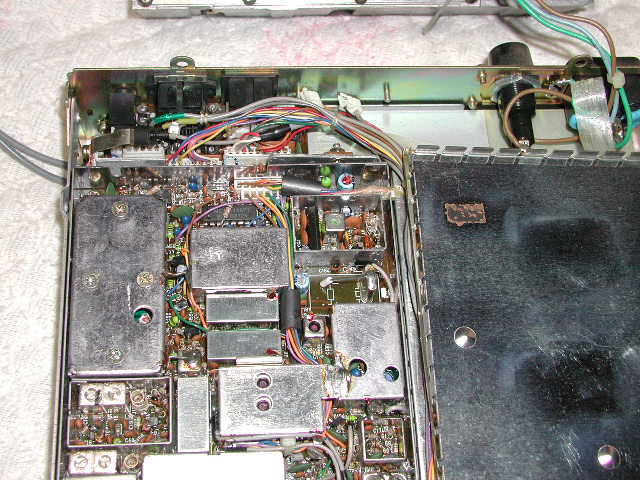

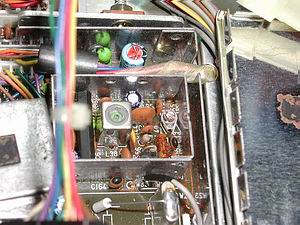

Ｘ１　基準発振水晶の奥にあるシールドケースのふたを外すと調整個所にアクセスできる。

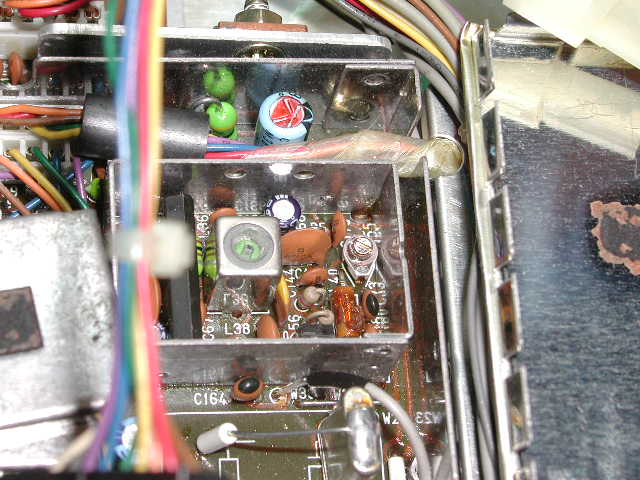

マニュアルによると、ＦＭモードで送信し、周波数が高い方にずれている場合はＬ３８で調整、低いほうにずれていればＣ１５５にて調整する。とあるがＬ３８のコアが割れると保守部品がなさそうなのでＣ１５５で調整します。




IC-1275のＡＧＣ時定数変更　
IC-1275はとろい機械でありAGC SLOWの時定数が長すぎて使い物にならない。
+60dBの強い信号が入感した後、信号がなくなってSメータの振れがゼロに戻るのに10秒以上要する。
FASTのポジションでも他社のSLOWに相当する時定数の設定である。
もうちょっと短くなるように時定数を変更しました。

この無線機の時定数は
FAST時にはMAIN UNITのＲ２５（2.2MΩ）とＣ１９（1μF）にておよそ2sになっており、
SLOW時にはさらにＣ２０（10μF）が加わり、20sを超える時定数になっています。
これを、FAST時には0.7s程度に、SLOW時には5s程度になるように抵抗とコンデンサの定数を変更します。
Ｃ１９を1μFから0.33μFに、Ｃ２０は１０μFから2.2μF変更することにより、上記時定数を満足するであろうと考え値を変更しました。

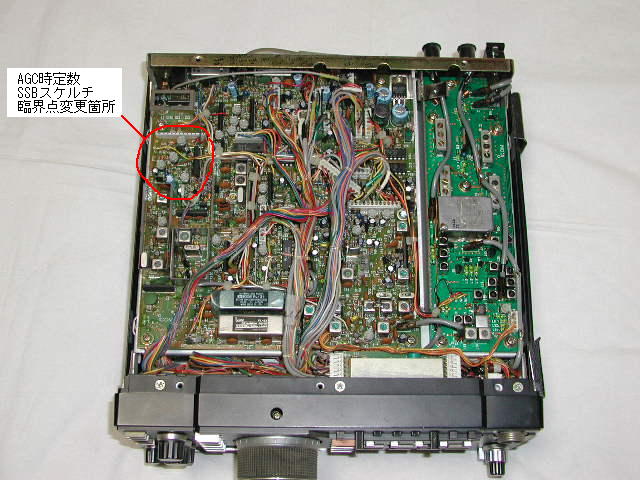

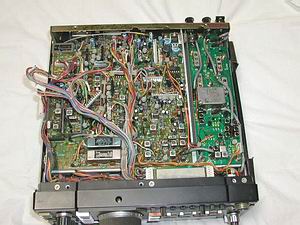

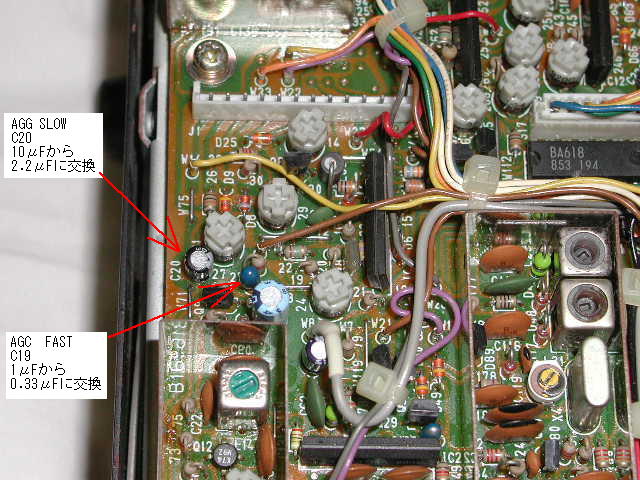

ＡＧＣ時定数変更箇所はMAIN UNIT　左端上部です。
Ｃ１９を1μFから0.33μFに、Ｃ２０は１０μFから2.2μF変更する

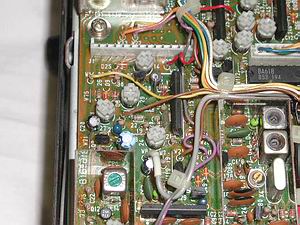

実装密度が高い片面パターンの基板です。はんだ吸い取り器をあてるところを間違わないようにしましょう。


IC-1275のSSBスケルチ臨界点の変更　
次に馬鹿だなと思うのはＳＳＢスケルチの臨界点です。
設計上ＦＭモードからＳＳＢモードに変更してもスケルチは閉じたままであり、わざわざスケルチつまみを左に回してしてやらないとなりません。（QUICK　QSYができない）
SSB→FMに変更した場合にはザーとやかましくなります。
ＦＭモードでもSSBモードでもスケルチの閉じるポイントはつまみ位置で10時の設定です。ここが妥当性評価のあまいところです。
これを解決するには、ＳＳＢモードではスケルチつまみを１１時まで回さないと閉じないように変更すればよい。
これはスケルチつまみをおおよそ１０時１５分のところに設定し運用することにより、ＦＭモードではスケルチが閉じていて、ＳＳＢモードではスケルチが開くようにしようというものです。
改造はMAIN UNITのSQL AMP（IC2 M5218L）のリファレンス電圧設定のための抵抗R18（33kΩ）の定数変更により可能である。
私の1275の場合にはカットアンドトライで求めた値68kΩに変更することで SSBスケルチはつまみ位置11時で閉じるようになりました。

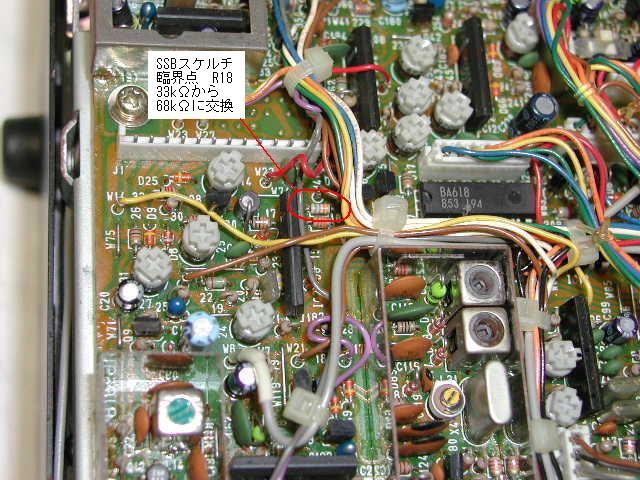

SSBスケルチ臨界点を変更する抵抗R18

33kΩを外して68kΩに変更する。

改造ポイントは上記AGC回路のそばですので、いっしょに改造しましょう。


IC-1275の周波数拡張　
5600MHzトランスバータの親機として使うには40MHzのバンド幅ではリピーターシフトができません。
LOGICユニットのダイオードマトリクスに改造のヒントがあります。

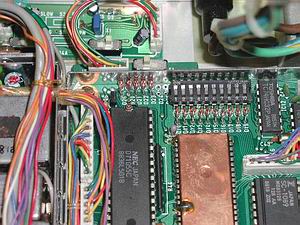

LOGIC UNITのダイオードマトリクス（スライドスイッチS1付近）初期実装部品は、D26,D21,D22,D23の4つのみです。

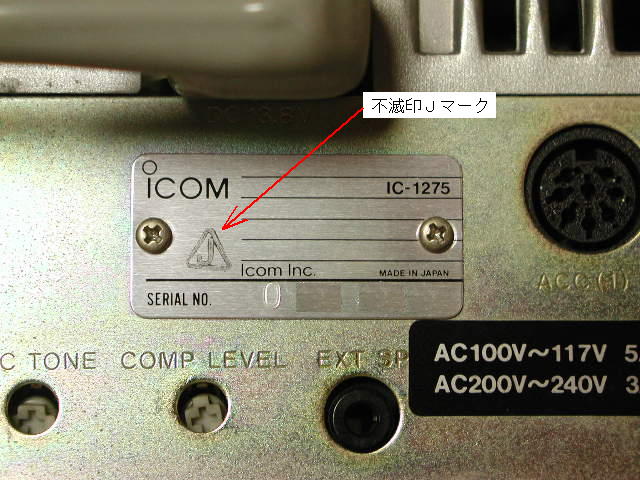

ここにD20のみを追加すると1235〜1300MHzに拡大します。尚、まれに存在するはんこＪマーク付きの機械では、IC3がSC-1089(※回路図ではSC-1079となっているが実装部品はSC-1089）からPROMにわざわざ取り替えてあり、その場合送信改造はできないようになっています。シリアル番号名板にＪマーク不滅印が押してあるセットがそれです。
中古品を購入される場合には注意しましょう。
尚イニシャルリセット時（M-CLボタンを押しながら電源ON）にはリピーターオフセット周波数は35MHzになっていますので、その後に20MHzあるいは40MHzに設定しなおす必要があります（取り説参照）
ちなみにD24のみを追加すると、1260〜1300MHzで変わりなし。TONEはイニシャルリセット時に1750Hz連続音になります。リピーターオフセット周波数は確か20MHzだったと記憶しています。
D20とD24の両方追加したら、1235〜1300MHzでリピーターオフセット周波数は35MHzとなり、TONEはTONEボタンを押した立ち上がりでバースト信号になります。シンプレックスでのトーンエンコーダーは使えません。トーンスケルチは使えるが、実用性に乏しい。よくばって2個ともつけてしまった場合には、あとでD24だけを外してもD20のみの状態にはなりません。その場合はD20も外して出荷状態にしてリセットかけてから、D20を追加しましょう。

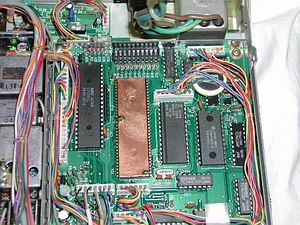

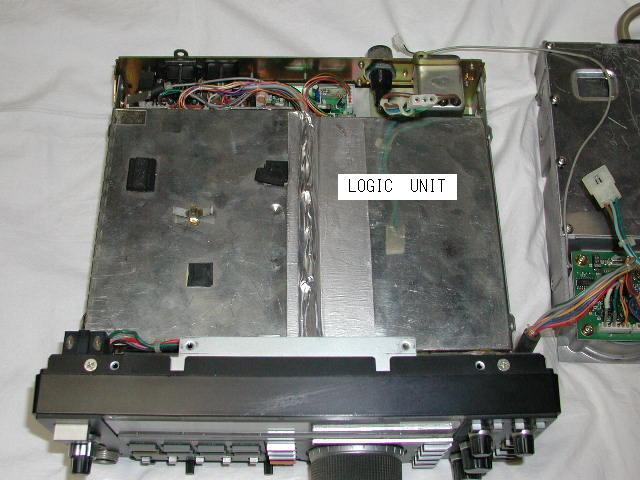

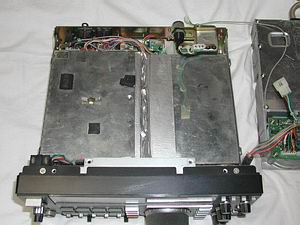

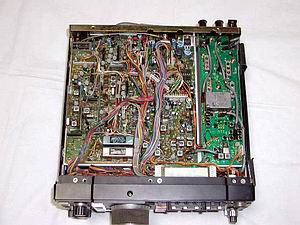

LOGICユニットは右側です

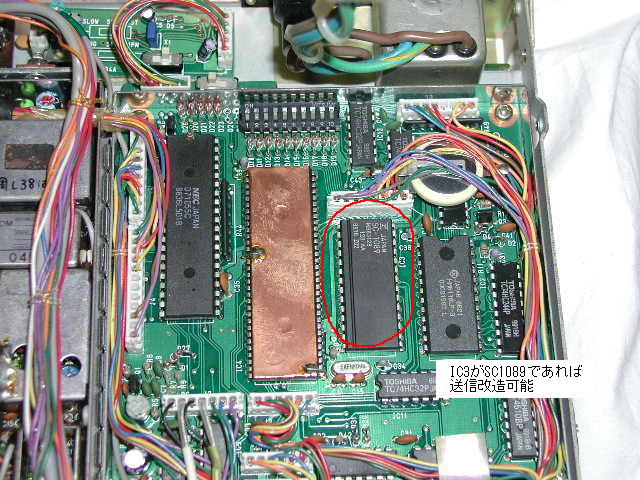

IC3がSC1089であれば送信改造ができます

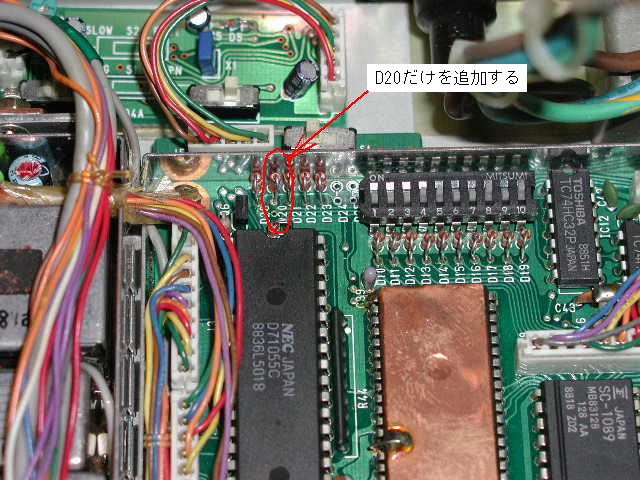

D20を追加する。

オリジナルは１ＳＳ１３３ロームが採用されているようですが、スイッチングダイオードならば何でもいいでしょう。
１Ｓ１５８８東芝（すでに保守廃止品種ディスコンティニュー）を取り付け

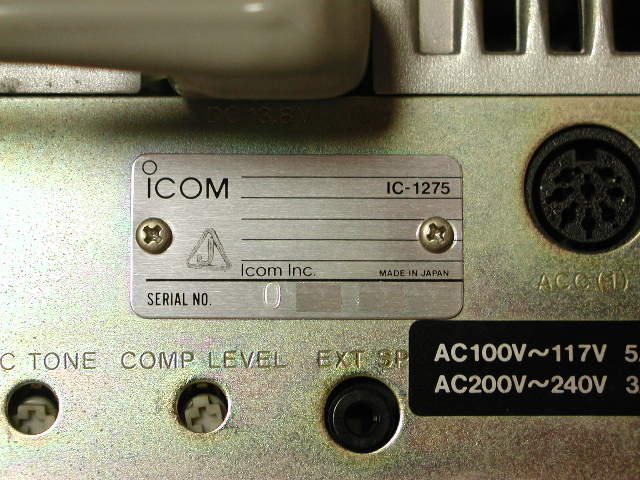

超レアなＪマーク付きＩＣ−１２７５

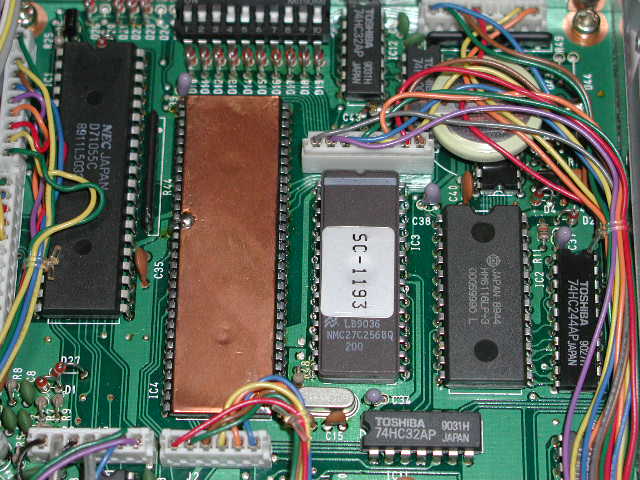

ＩＣ３はＰＲＯＭ　ＳＣ−１１９３にわざわざ交換してあり（手はんだ）改造はできない。


IC-1275のFM変調の音を改善　
アイコム製の無線機独特の硬い音。いやです。
変調回路を追っていくと、ＩＤＣ回路（IC9　NJM4558D）手前のカップリングコンデンサC153が0.0022μF（222）である。 音声を通過するには小さすぎると思いませんか？
このコンデンサを1桁大きな値0.022μF（223）にすることで、低音が出てきます。

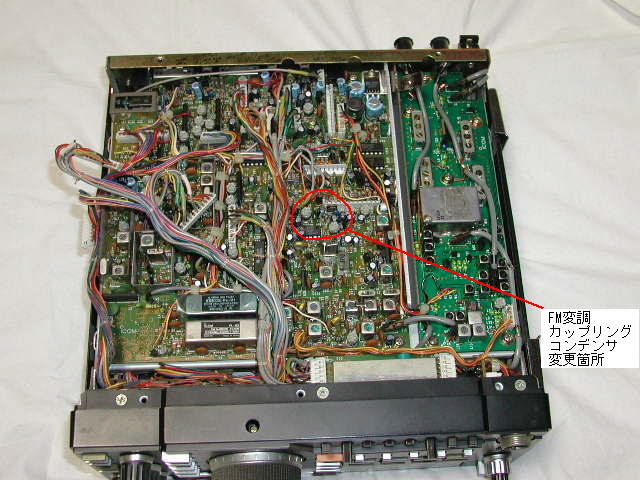

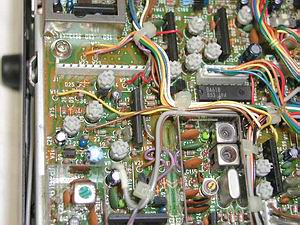

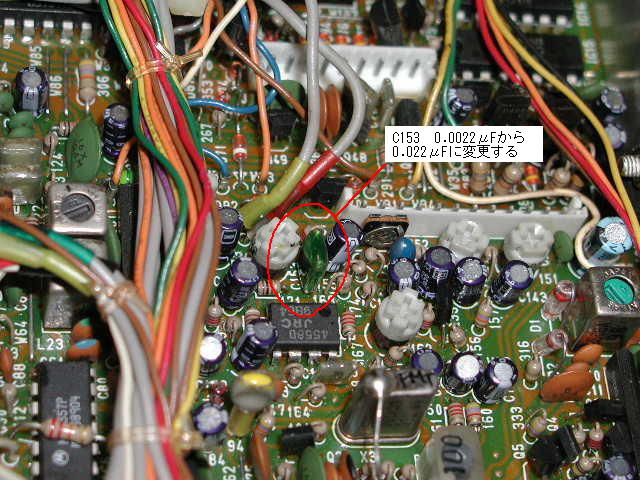

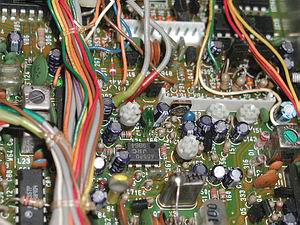

Ｃ１５３はこのあたりにあります。ノーマルは黄色です。
Ｃ１５３を0.0022μFから0.022μFに変更する

低域が少しだけ持ち上がる。
