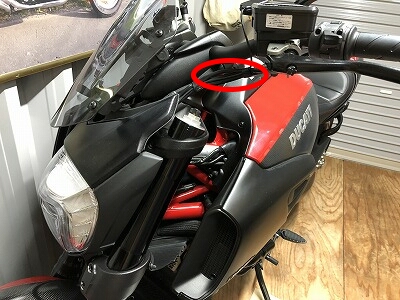

DIAVELには、ここの部分に
![]() |

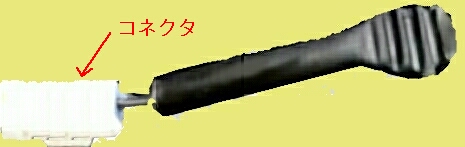

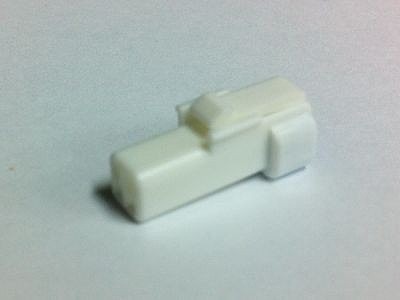

こんな形のアクセサリー電源が出ています。
![]() |
もちろんこのアクセサリを利用して、ケーブルを作れば良いのですが、純正の部品で失敗したら後がありませんので、これと同じ形状のコネクタを探すことにしました。しかし、なかなかこのコネクタのメーカーや型番がわからず、近所のパーツショップで聞いてみましたが、探すのは不可能だと言われてしまい、いったんはあきらめて似たようなコネクタを加工して使おうかと思いましたが、何気なくネットを探していると、どなたかのHPで型番を発見しました。 ネットの情報はありがたいものです。早速その型番で検索し通販で購入することができました!!

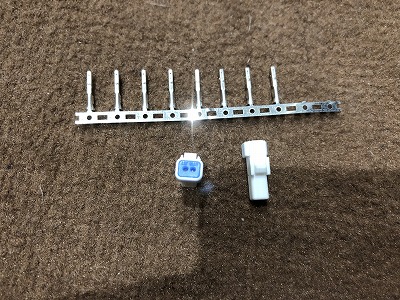

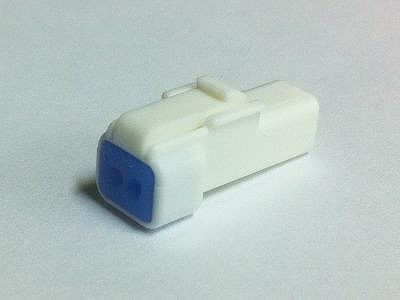

それがこれです!
![]() |
![]() |
![]() |
日本圧着端子製造 (JST) 02R-JWPF-VSLE-S 【JWPFリセプタクル2P 防水中継】2.0mmピッチ 中継接続用コネクタ(防水用) リセプタクルハウジング JWPFコネクタ リセプタクルハウジング 2P 対応コンタクト:SWPR-001T-P025 定格電流:3A AC・DC(AWG22使用時) 定格電圧:100V AC・DC 使用温度範囲:-40℃~+85℃ 適用電線:AWG26~AWG22 / 0.13mm2~0.33mm2 適用電線外径:φ1.4mm~φ1.6mm 防水性能:JIS C 0920保護等級7(防浸形)以上 |

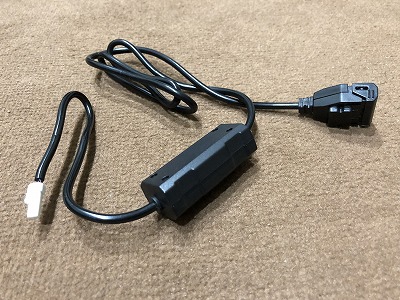

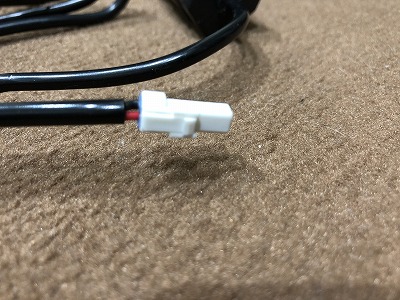

そして作ったのがこのケーブルです
![]() |
![]() |
![]() |
![]() |

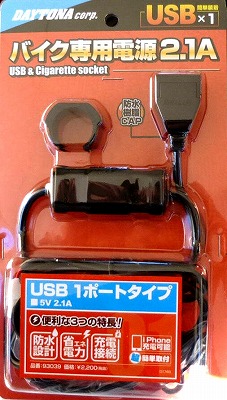

使用したパーツはDAYTONA製の
1ポートタイプです。
