ビデオカード水冷化

2004.4
　CPUの水冷化はすでにAquariasⅡで導入済みですので熱い、うるさい、のビデオカードも水冷にしてみました。
　ビデオカードの水冷はGainwardでも発売したようですがCPUの水冷に比べてまだ一般的ではないようです。導入してみると騒音低減はもちろんですが、冷却性能も大幅にアップしました。
　ProjectSOCさんのHybridFX59/Uを導入しました。

ProjectSOC製
HybridFX59/U

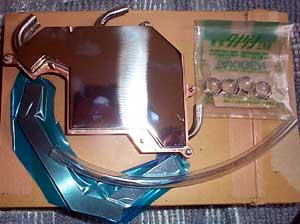

　内容物はVGAフロントクーラー、VRAMクーラー（裏面用）、VRAM スペーサー、ホースバンド、ホースとなっています。

　非常にきれいで手作り品の良さがあります。素手で触るのがもったいない位ピカピカです。

　対応ビデオカードはGeForceFX5900と5950。5900XTには装着できません。またマザーボードやケースによっては装着に不具合ある場合あるようです。詳しくはProjectSOCさんのサイトで確認する事をお勧めします。

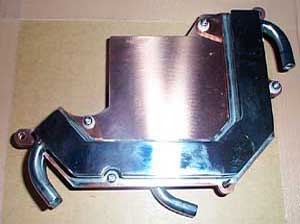

VGAフロントクーラー
VRAM スペーサー
ホースバンド
ホース		 VRAMクーラー

装着

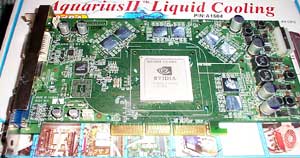

使用ビデオカード
Leadtek　WinFast A350 TDH LX
GeForceFX5900LXバージョン
メモリが通常のGeForceFX5900より遅い物です。FX5800よりは発熱少ないもののコア温度は70度オーバーで推移しています。

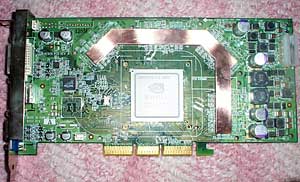

ますはビデオカードを裸にします。
すべてはずさないと先に進めません。
物によってはデフォルトクーラーがはずせない物もあるようですので注意が必要です。
幸いサクッと外す事ができました。

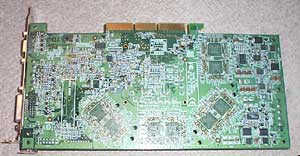

クーリングシステム外してからわかりました。
このバージョンのFX5900の裏面にはVRAMがありません(^^;;
よってVGAフロントクーラーのみの使用でOKでした。
最初に通水テストをして水漏れがないか確認します。
これを怠ると大変なことに・・・

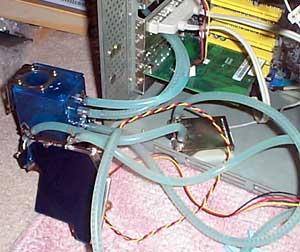

設置経路
ポンプ→CPU水冷ジャケット→VGAクーラー→ラジエター→ポンプ

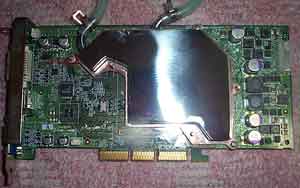

取り付けについてはそれほど難しいことはありません。
VRAMにシリコングリスを塗り、VRAM スペーサーを載せます。GPUコアにもシリコングリスを塗りVGAフロントクーラーを載せ、裏側より付属のネジを締めて終了です。

詳しくはProjectSOCさんのオンラインマニュアルをご覧ください。
